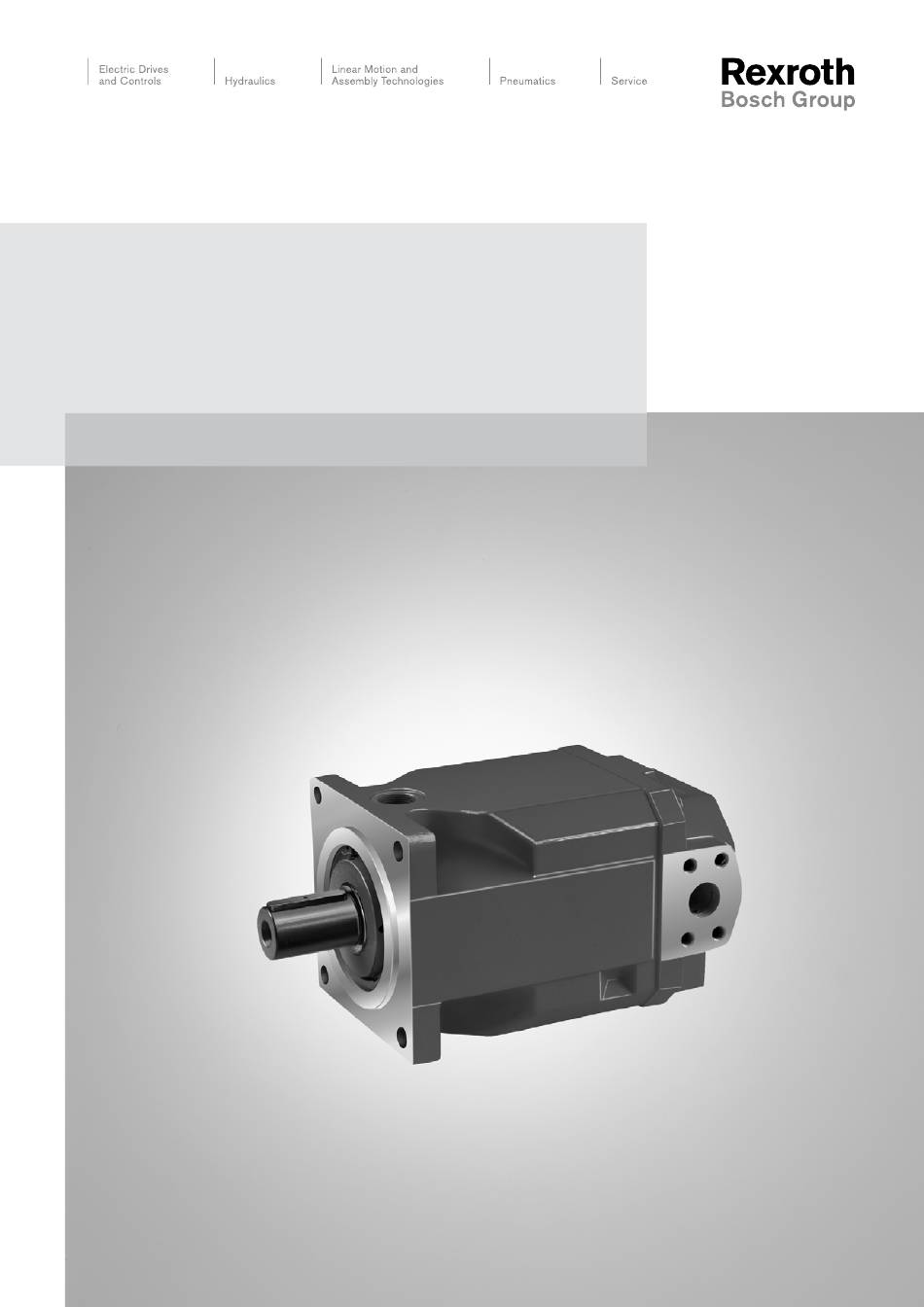

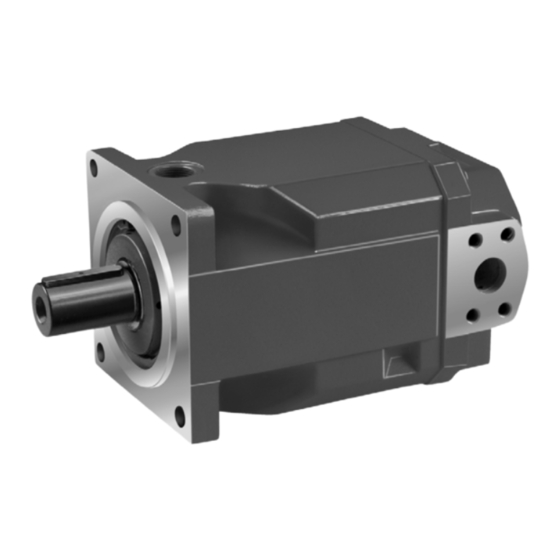

- Seite 1 Axialkolben-Konstantpumpe RD 91455-01-B/06.2011 Ersetzt: –.– A4FO Deutsch Baureihe 1 und 3 Betriebsanleitung...
- Seite 2 Eigenschaften. Die Angaben entbinden den Verwender nicht von eigenen Beurteilungen und Prüfungen. Unsere Produkte unterliegen einem natürlichen Verschleiß- und Alterungsprozess. © Alle Rechte bei Bosch Rexroth AG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns.
-
Seite 3: Inhaltsverzeichnis
RD 91455-01-B/06.2011 | A4FO Baureihe 1 und 3 Bosch Rexroth AG 3/52 Inhalt Inhalt Zu dieser Dokumentation .................5 Gültigkeit der Dokumentation ..............5 Erforderliche und ergänzende Dokumentationen ........5 Darstellung von Informationen ..............6 1.3.1 Sicherheitshinweise ..................6 1.3.2 Symbole ......................7 1.3.3 Bezeichnungen ...................7 1.3.4 Abkürzungen ....................7... - Seite 4 4/52 Bosch Rexroth AG A4FO Baureihe 1 und 3 | RD 91455-01-B/06.2011 Inhalt Betrieb ......................41 Instandhaltung und Instandsetzung .............42 10.1 Reinigung und Pflege ................42 10.2 Inspektion ....................43 10.3 Wartung .....................43 10.4 Instandsetzung ..................43 10.5 Ersatzteile ....................44 Demontage und Austausch ..............45 11.1...
-
Seite 5: Zu Dieser Dokumentation
RD 91455-01-B/06.2011 | A4FO Baureihe 1 und 3 Bosch Rexroth AG 5/52 Zu dieser Dokumentation Zu dieser Dokumentation Gültigkeit der Dokumentation Diese Dokumentation gilt für folgendes Produkt: • Axialkolben-Konstantpumpe A4FO Baureihe 1 und 3 Diese Dokumentation richtet sich an den Maschinen-/Anlagenhersteller, Monteure und Servicetechniker. -
Seite 6: Darstellung Von Informationen
6/52 Bosch Rexroth AG A4FO Baureihe 1 und 3 | RD 91455-01-B/06.2011 Zu dieser Dokumentation Darstellung von Informationen Damit Sie mit dieser Dokumentation schnell und sicher mit Ihrer Axialkolbeneinheit arbeiten können, werden einheitliche Sicherheitshinweise, Symbole, Begriffe und Abkürzungen verwendet. Zum besseren Verständnis sind diese in den folgenden Abschnitten erklärt. -
Seite 7: Symbole
RD 91455-01-B/06.2011 | A4FO Baureihe 1 und 3 Bosch Rexroth AG 7/52 Zu dieser Dokumentation 1.3.2 Symbole Die folgenden Symbole kennzeichnen Hinweise, die nicht sicherheitsrelevant sind, jedoch die Verständlichkeit der Dokumentation erhöhen. Tabelle 3: Bedeutung der Symbole Symbol Bedeutung Wenn diese Information nicht beachtet wird, kann das Produkt nicht optimal genutzt bzw. -
Seite 8: Sicherheitshinweise
Jeder andere Gebrauch als in der bestimmungsgemäßen Verwendung beschrieben ist nicht bestimmungsgemäß und deshalb unzulässig. Für Schäden bei nicht bestimmungsgemäßer Verwendung übernimmt die Bosch Rexroth AG keine Haftung. Die Risiken bei nicht bestimmungsgemäßer Verwendung liegen allein beim Benutzer. Ebenfalls nicht bestimmungsgemäß sind folgende vorhersehbare Fehlanwendungen: •... -
Seite 9: Qualifikation Des Personals
Zusammenhänge bezüglich der Sicherheitseinrichtungen vollständig zu verstehen und • Kenntnisse über Funktion und Aufbau von hydraulischen Bauteilen zu haben. Bosch Rexroth bietet Ihnen schulungsunterstützende Maßnahmen auf speziellen Gebieten an. Eine Übersicht über die Schulungsinhalte finden Sie im Internet unter: http://www.boschrexroth.de/didactic. Allgemeine Sicherheitshinweise •... - Seite 10 10/52 Bosch Rexroth AG A4FO Baureihe 1 und 3 | RD 91455-01-B/06.2011 Sicherheitshinweise • Halten Sie die in der Produktdokumentation angegebenen technischen Daten und Umgebungsbedingungen ein. • Wenn ungeeignete Produkte in sicherheitsrelevanten Anwendungen eingebaut oder verwendet werden, können unbeabsichtigte Betriebszustände in der Anwendung auftreten, die Personen- und/oder Sachschäden verursachen...
-
Seite 11: Produktspezifische Sicherheitshinweise
RD 91455-01-B/06.2011 | A4FO Baureihe 1 und 3 Bosch Rexroth AG 11/52 Sicherheitshinweise Produktspezifische Sicherheitshinweise Die nachfolgenden Sicherheitshinweise gelten für die Kapitel 6 bis 14. wARnUnG Gefahr durch schwebende Lasten! Lebens- oder Verletzungsgefahr, Sachschaden! Die Axialkolbeneinheit kann bei nicht sachgemäßem Transport herunterfallen und zu Verletzungen z. -
Seite 12: Persönliche Schutzausrüstung
12/52 Bosch Rexroth AG A4FO Baureihe 1 und 3 | RD 91455-01-B/06.2011 Sicherheitshinweise VORSICHT Hohe Geräuschentwicklung im Betrieb! Gefahr von Gehörschäden, Taubheit! Die Geräuschemission von Axialkolbeneinheiten ist u. a. von Drehzahl, Betriebsdruck und Einbauverhältnissen abhängig. Der Schalldruckpegel kann bei normalen Einsatzbedingungen über 70 dBA ansteigen. -
Seite 13: Allgemeine Hinweise Zu Sachschäden Und Produktschäden
RD 91455-01-B/06.2011 | A4FO Baureihe 1 und 3 Bosch Rexroth AG 13/52 Allgemeine Hinweise zu Sachschäden und Produktschäden Allgemeine Hinweise zu Sachschäden und Produktschäden Die nachfolgenden Hinweise gelten für die Kapitel 6 bis 14. HINWEIS Gefahr durch unsachgemäße Handhabung! Produkt kann beschädigt werden! Belasten Sie das Produkt nicht in unzulässiger Weise mechanisch. - Seite 14 14/52 Bosch Rexroth AG A4FO Baureihe 1 und 3 | RD 91455-01-B/06.2011 Allgemeine Hinweise zu Sachschäden und Produktschäden HINWEIS Verschmutzung der Druckflüssigkeit! Die Sauberkeit der Druckflüssigkeit beeinflusst die Sauberkeit und die Lebensdauer der Hydraulikanlage. Vorzeitiger Verschleiß und Funktionsstörungen! Achten Sie unbedingt auf eine staub- und fremdstofffreie Arbeitsumgebung am Montageort, um zu verhindern, dass Fremdkörper, z.
-
Seite 15: Lieferumfang
RD 91455-01-B/06.2011 | A4FO Baureihe 1 und 3 Bosch Rexroth AG 15/52 Lieferumfang Lieferumfang Abb. 1: Axialkolbeneinheit Im Lieferumfang sind enthalten: • Axialkolbeneinheit gemäß Auftragsbestätigung Bei Auslieferung sind zusätzlich folgende Teile montiert: • Schutzabdeckungen aus Kunststoff ( 1) (bei lackierten Axialkolbeneinheiten werden metallische Schutzabdeckungen verwendet) •... -
Seite 16: Zu Diesem Produkt
16/52 Bosch Rexroth AG A4FO Baureihe 1 und 3 | RD 91455-01-B/06.2011 Zu diesem Produkt Zu diesem Produkt Leistungsbeschreibung Die Axialkolben-Konstantpumpe erzeugt einen Druckflüssigkeits-Volumenstrom. Sie ist für mobile und stationäre Anwendungen konzipiert. Technische Daten, Betriebsbedingungen und Einsatzgrenzen der Axialkolbeneinheit entnehmen Sie dem Datenblatt RD 91455 und der Auftragsbestätigung. -
Seite 17: Funktionsbeschreibung
RD 91455-01-B/06.2011 | A4FO Baureihe 1 und 3 Bosch Rexroth AG 17/52 Zu diesem Produkt 5.2.2 Funktionsbeschreibung Pumpe Die Triebwelle (1) wird durch einen Antriebsmotor mit Drehmoment und Drehzahl angetrieben. Über die Triebwelle wird der Zylinder (8) durch die Verzahnung mitgenommen und in Drehung versetzt. -
Seite 18: Transport Und Lagerung
18/52 Bosch Rexroth AG A4FO Baureihe 1 und 3 | RD 91455-01-B/06.2011 Transport und Lagerung Transport und Lagerung Halten Sie bei Transport und Lagerung in jedem Fall die geforderten Umgebungsbedingungen ein, siehe Kapitel 6.2 „Axialkolbeneinheit lagern“. Hinweise zum Auspacken finden Sie im Kapitel 7.1 „Auspacken“. - Seite 19 RD 91455-01-B/06.2011 | A4FO Baureihe 1 und 3 Bosch Rexroth AG 19/52 Transport und Lagerung Sie können die Axialkolbeneinheit wie in Abb. 4 gezeigt mit der in die Triebwelle eingeschraubten Ringschraube anheben. Abb. 4: Befestigung der Ringschraube Transport mit Hebeband...
-
Seite 20: Axialkolbeneinheit Lagern
Wir empfehlen nach Ablauf der maximalen Lagerzeit eine Überprüfung der Axialkolbeneinheit durch Ihren zuständigen Bosch Rexroth-Service. Bei Fragen zur Instandsetzung und zu Ersatzteilen wenden Sie sich an Ihren zuständigen Bosch Rexroth-Service oder die Service-Abteilung des Herstellerwerks der Axialkolbeneinheit, siehe hierzu Kapitel 10.5 „Ersatzteile“. - Seite 21 Druckflüssigkeit auf Mineralölbasis betrieben werden. Andere Druckflüssigkeiten erfordern jeweils speziell auf sie abgestimmte Konservierungsmaßnahmen. Halten Sie in einem solchen Fall Rücksprache mit dem Bosch Rexroth-Service, Adresse siehe Kapitel 10.5 „Ersatzteile“. Bosch Rexroth empfiehlt folgende Vorgehensweise: Reinigen Sie die Axialkolbeneinheit, siehe hierzu Kapitel 10.1 „Reinigung und Pflege“.
-
Seite 22: Montage
Montage Bevor Sie mit der Montage beginnen, müssen Sie folgende Dokumente griffbereit haben: • Einbauzeichnung der Axialkolbeneinheit (erhalten Sie von Ihrem zuständigen Ansprechpartner bei Bosch Rexroth) • Hydraulikschaltplan der Axialkolbeneinheit (finden Sie auf der Einbauzeichnung) • Hydraulikschaltplan für die Maschine/Anlage (erhalten Sie vom Maschinen-/ Anlagenhersteller) •... - Seite 23 RD 91455-01-B/06.2011 | A4FO Baureihe 1 und 3 Bosch Rexroth AG 23/52 Montage Um günstige Geräuschwerte zu erzielen, koppeln Sie alle Verbindungsleitungen über elastische Elemente von allen schwingungsfähigen Bauteilen (z. B. Tank) ab. Stellen Sie sicher, dass die Saug-, Tank- und Rücklaufleitungen in jedem Betriebszustand unterhalb des minimalen Flüssigkeitsniveaus in den Tank...
-
Seite 24: Einbaulage
24/52 Bosch Rexroth AG A4FO Baureihe 1 und 3 | RD 91455-01-B/06.2011 Montage Einbaulage Folgende Einbaulagen sind zulässig. Der gezeigte Rohrleitungsverlauf stellt den prinzipiellen Verlauf dar. Bei den Nenngrößen 16 bis 40 ist der Leckflüssigkeitsraum intern mit dem Saugraum verbunden. Eine Tankleitung vom Gehäuse zum Tank ist nicht erforderlich. -
Seite 25: Untertankeinbau Für Nenngröße 71 Bis 500 (Standard)
RD 91455-01-B/06.2011 | A4FO Baureihe 1 und 3 Bosch Rexroth AG 25/52 Montage 7.3.2 Untertankeinbau für nenngröße 71 bis 500 (Standard) Untertankeinbau liegt vor, wenn die Axialkolbeneinheit unterhalb des minimalen Flüssigkeitsniveaus außerhalb des Tanks eingebaut ist. t min R(L) t min R(L) U-Anschluss bei Nenngröße 71 nicht vorhanden, daher Einbaulage 3 nicht zulässig. -
Seite 26: Tankeinbau Für Nenngröße 16 Bis 40
26/52 Bosch Rexroth AG A4FO Baureihe 1 und 3 | RD 91455-01-B/06.2011 Montage 7.3.3 Tankeinbau für nenngröße 16 bis 40 Tankeinbau liegt vor, wenn die Axialkolbeneinheit unterhalb des minimalen Flüssigkeitsniveaus im Tank eingebaut ist. Die Axialkolbeneinheit ist vollständig unter Druckflüssigkeit. -
Seite 27: Tankeinbau Für Nenngröße 71 Bis 500
RD 91455-01-B/06.2011 | A4FO Baureihe 1 und 3 Bosch Rexroth AG 27/52 Montage 7.3.4 Tankeinbau für nenngröße 71 bis 500 Tankeinbau liegt vor, wenn die Axialkolbeneinheit unterhalb des minimalen Flüssigkeitsniveaus im Tank eingebaut ist. Die Axialkolbeneinheit ist vollständig unter Druckflüssigkeit. -
Seite 28: Übertankeinbau Für Nenngröße 16 Bis 40
28/52 Bosch Rexroth AG A4FO Baureihe 1 und 3 | RD 91455-01-B/06.2011 Montage Tabelle 11: Tankeinbau für nenngröße 71 bis 500 Einbaulage Entlüften Befüllen 5 (Triebwelle waagrecht) über den höchstgelegenen, Mit Verrohrung: geöffneten Anschluss R(L) Die Axialkolbeneinheit ist zu befüllen, bevor die Verrohrung angebracht wird. -
Seite 29: Übertankeinbau Für Nenngröße 71 Bis 500
RD 91455-01-B/06.2011 | A4FO Baureihe 1 und 3 Bosch Rexroth AG 29/52 Montage 7.3.6 Übertankeinbau für nenngröße 71 bis 500 Übertankeinbau liegt vor, wenn die Axialkolbeneinheit oberhalb des minimalen Flüssigkeitsniveaus des Tanks eingebaut ist. Rexroth empfiehlt bei senkrechtem Einbau (Wellenende nach oben) die Verwendung einer Lagerspülung am Anschluss U, um die Schmierung des... -
Seite 30: Axialkolbeneinheit Montieren
Angaben in der Auftragsbestätigung. Stimmt die Materialnummer der Axialkolbeneinheit nicht mit der in der Auftragsbestätigung überein, dann setzen Sie sich zur Klärung mit dem Bosch Rexroth-Service in Verbindung, Adresse siehe Kapitel 10.5 „Ersatzteile“. Entleeren Sie vor der Montage die Axialkolbeneinheit, um eine Vermischung mit der verwendeten Druckflüssigkeit der Maschine/Anlage zu vermeiden. -
Seite 31: Einbau Mit Kupplung
RD 91455-01-B/06.2011 | A4FO Baureihe 1 und 3 Bosch Rexroth AG 31/52 Montage Die Drehschwingungen können zu Undichtigkeiten am Wellendichtring oder zu überhöhten Drehwinkelbeschleunigungen des Triebwerks der Axialkolbeneinheit führen. Besonders gefährdet sind dieselmotorische Antriebe mit kleiner Zylinderzahl und geringer Schwungmasse. -
Seite 32: Einbau An Ein Getriebe
32/52 Bosch Rexroth AG A4FO Baureihe 1 und 3 | RD 91455-01-B/06.2011 Montage Befestigen Sie die Axialkolbeneinheit an der Einbaustelle. Richten Sie die Triebwelle der Axialkolbeneinheit und die Antriebswelle der Maschine/Anlage ohne Winkelversatz aus. Stellen Sie sicher, dass keine unzulässigen Axial- und Radialkräfte auf die Triebwelle wirken. -
Seite 33: Montage Abschließen
Benützen Sie hierfür geeignetes Werkzeug, um Beschädigungen der Dicht- und Funktionsflächen zu verhindern. Wenn Dicht- oder Funktionsflächen beschädigt sind, wenden Sie sich an Ihren zuständigen Bosch Rexroth-Service oder die Service-Abteilung des Herstellerwerks der Axialkolbeneinheit. Abb. 14: Transportschutz entfernen... -
Seite 34: Axialkolbeneinheit Hydraulisch Anschließen
34/52 Bosch Rexroth AG A4FO Baureihe 1 und 3 | RD 91455-01-B/06.2011 Montage 7.4.8 Axialkolbeneinheit hydraulisch anschließen HINWEIS Zu geringer Saugdruck! Für Axialkolbenpumpen ist generell bei allen Einbaulagen ein minimal zulässiger Saugdruck am Anschluss S vorgeschrieben. Fällt der Druck am Anschluss S unter die angegebenen Werte, können Schäden auftreten, die zur Zerstörung... - Seite 35 RD 91455-01-B/06.2011 | A4FO Baureihe 1 und 3 Bosch Rexroth AG 35/52 Montage – Die Einmündung der Tankleitung im Tank ist stets unter dem minimalen Flüssigkeitsstand auszuführen (siehe Kapitel 7.3 „Einbaulage“). Verwechslungsgefahr bei Die Axialkolbeneinheiten werden sowohl in Anwendungsgebieten mit metrischem Gewindeverbindungen als auch mit angloamerikanischem (zölligem) Maßsystem eingesetzt.
- Seite 36 36/52 Bosch Rexroth AG A4FO Baureihe 1 und 3 | RD 91455-01-B/06.2011 Montage R(L) Abb. 17: Anschlussübersicht A4FO nenngröße 500 Tabelle 14: Anschlüsse A4FO Baureihe 1 und 3 Benennung Anschluss für norm Höchstdruck [bar] Zustand nG16 bis 40 nG71 bis 500...
-
Seite 37: Spüllauf Durchführen
S nach A (Nenngröße 16 bis 40) S nach B (Nenngröße 71 bis 500) Spüllauf durchführen Um Fremdpartikel aus der Anlage zu entfernen, empfiehlt Bosch Rexroth einen Spüllauf für die Gesamtanlage. Zur Vermeidung innerer Verschmutzung darf die Axialkolbeneinheit nicht in den Spüllauf einbezogen werden. -
Seite 38: Inbetriebnahme
Befüllaggregat nicht betrieben werden. Verwenden Sie nur eine Druckflüssigkeit, die nachfolgenden Anforderungen entspricht: Angaben zu Mindestanforderungen an Druckflüssigkeiten finden Sie in den Bosch Rexroth-Datenblättern RD 90220, RD 90221 bzw. RD 90223. Die Titel der Datenblätter können Sie der Tabelle 1 „Erforderliche und ergänzende... -
Seite 39: Versorgung Mit Druckflüssigkeit Testen
RD 91455-01-B/06.2011 | A4FO Baureihe 1 und 3 Bosch Rexroth AG 39/52 Inbetriebnahme Dokumentation“ entnehmen. Angaben zur zulässigen und optimalen Viskosität finden Sie im Datenblatt RD 91455. Zur Gewährleistung der Funktionssicherheit der Axialkolbeneinheit ist für die Druckflüssigkeit mindestens die Reinheitsklasse 20/18/15 nach ISO 4406 erforderlich. -
Seite 40: Funktionstest Durchführen
40/52 Bosch Rexroth AG A4FO Baureihe 1 und 3 | RD 91455-01-B/06.2011 Inbetriebnahme Überprüfen Sie hierbei die Tankleitung der Axialkolbeneinheit. Die Leckflüssigkeit sollte blasenfrei austreten. Erhöhen Sie die Last und überprüfen Sie, ob der Betriebsdruck erwartungsgemäß steigt. Führen Sie eine Dichtigkeitsprüfung durch, um sicherzustellen, dass die Hydraulikanlage dicht ist und dem maximalen Druck standhält. -
Seite 41: Wiederinbetriebnahme Nach Stillstand
Reinheitsklasse prüfen. Wechseln Sie die Druckflüssigkeit, wenn die erforderliche Reinheitsklasse nicht erreicht wird. Wenn nach der Einlaufphase keine labortechnische Prüfung erfolgt, empfiehlt Bosch Rexroth einen Wechsel der Druckflüssigkeit. wiederinbetriebnahme nach Stillstand Abhängig von den Einbau- und Umgebungsbedingungen können sich in der Hydraulikanlage Veränderungen ergeben, die eine Wiederinbetriebnahme... -
Seite 42: Instandhaltung Und Instandsetzung
42/52 Bosch Rexroth AG A4FO Baureihe 1 und 3 | RD 91455-01-B/06.2011 Instandhaltung und Instandsetzung 10 Instandhaltung und Instandsetzung HINWEIS nicht fristgerechte Inspektions- und wartungsarbeiten! Sachschaden! Führen Sie die vorgeschriebenen Inspektions- und Wartungsarbeiten in den Intervallen durch, die in dieser Anleitung beschrieben sind. -
Seite 43: Inspektion
RD 91455-01-B/06.2011 | A4FO Baureihe 1 und 3 Bosch Rexroth AG 43/52 Instandhaltung und Instandsetzung 10.2 Inspektion Damit die Axialkolbeneinheit lange und zuverlässig läuft, empfiehlt Bosch Rexroth die Hydraulikanlage und die Axialkolbeneinheit regelmäßig zu prüfen und folgende Betriebsbedingungen zu dokumentieren und archivieren: Tabelle 16: Inspektionsplan Durchzuführende Arbeiten... -
Seite 44: Ersatzteile
Sie bei der Bestellung von Ersatzteilen die Material- und Seriennummer der Axialkolbeneinheit sowie die Materialnummern der Ersatzteile an. Bei Fragen zu Ersatzteilen wenden Sie sich an Ihren zuständigen Bosch Rexroth- Service oder die Service-Abteilung des Herstellerwerks der Axialkolbeneinheit. Angaben zum Herstellerwerk finden Sie auf dem Typschild der Axialkolbeneinheit. -
Seite 45: Demontage Und Austausch
RD 91455-01-B/06.2011 | A4FO Baureihe 1 und 3 Bosch Rexroth AG 45/52 Demontage und Austausch 11 Demontage und Austausch 11.1 notwendiges werkzeug Die Demontage kann mit Standardwerkzeug durchgeführt werden. Es sind keine speziellen Werkzeuge notwendig. 11.2 Demontage vorbereiten Nehmen Sie die Gesamtanlage so außer Betrieb, wie es in der Betriebsanleitung der Maschine oder Anlage beschrieben ist. -
Seite 46: Entsorgung
Aluminium – Buntmetall – Elektroschrott – Kunststoff – Dichtungen Erweiterung und Umbau Die Axialkolbeneinheit dürfen Sie nicht umbauen. Die Gewährleistung von Bosch Rexroth gilt nur für die ausgelieferte Konfiguration. Nach einem Umbau oder einer Erweiterung erlischt der Anspruch auf Gewährleistung. -
Seite 47: Fehlersuche Und Fehlerbehebung
RD 91455-01-B/06.2011 | A4FO Baureihe 1 und 3 Bosch Rexroth AG 47/52 Fehlersuche und Fehlerbehebung 14 Fehlersuche und Fehlerbehebung Die folgende Tabelle kann Ihnen bei der Fehlersuche helfen. Die Tabelle erhebt keinen Anspruch auf Vollständigkeit. In der Praxis können auch Probleme auftreten, die hier nicht berücksichtigt werden konnten. -
Seite 48: Störungstabelle
48/52 Bosch Rexroth AG A4FO Baureihe 1 und 3 | RD 91455-01-B/06.2011 Fehlersuche und Fehlerbehebung 14.2 Störungstabelle Tabelle 17: Störungstabelle Axialkolbeneinheit Störung Mögliche Ursache Abhilfe Ungewöhnliche Geräusche Antriebsdrehzahl zu hoch. Maschinen-/Anlagenhersteller. Falsche Drehrichtung. Auf korrekte Drehrichtung achten. Unzureichende Saugverhältnisse, z. B. Luft in... -
Seite 49: Technische Daten
RD 91455-01-B/06.2011 | A4FO Baureihe 1 und 3 Bosch Rexroth AG 49/52 Technische Daten Tabelle 17: Störungstabelle Axialkolbeneinheit Störung Mögliche Ursache Abhilfe Druck-/Volumenstromschwankungen Axialkolbeneinheit nicht oder unzureichend Axialkolbeneinheit vollständig entlüften. entlüftet. Unzureichende Saugverhältnisse, z. B. Luft in Maschinen-/Anlagenhersteller der Saugleitung, unzureichender Durchmesser (z. -
Seite 50: Stichwortverzeichnis
