6 | BEA 065 | Produktbeschreibung
3.
Produktbeschreibung
3.1
Bestimmungsgemäße Verwendung
Das Abgasmessgerät BEA 065 dient der anwender-
freundlichen Durchführung von Abgasmessungen an
Benzinerfahrzeugen.
Prüflinge sind das gesamte Fahrzeugspektrum von Ben-
zinerfahrzeugen, die am Straßenverkehr teilnehmen und
an denen Emissionsmessungen durchgeführt werden
müssen. Emissionsmessungen können einerseits auf
Grund gesetzgeberischer Maßnahmen und anderseits
zur Fehlerlokalisierung und Fehlerbehebung, im Rah-
men des Werkstattbesuches gemacht werden.
Auf BEA 065 ist die BEA-PC Software installiert und
mitgelieferte Komponenten wie z. B. BEA 070 oder
KTS 515 sind konfiguriert. BEA 065 wird nur in BEA 750
eingesetzt.
!
BEA 065 nur in geschlossenen Werkstatträumen be-
treiben. BEA 065 vor Nässe schützen. BEA 065 darf
nicht Hitzeeinflüssen (z. B. direkte Sonneneinstrah-
lung) und übermäßiger Verschmutzung ausgesetzt
werden.
3.2
Zulassungen
BEA 065 ist in Deutschland für die Durchführung von
AU-Prüfungen an Fahrzeugen mit Fremdzündungs-Moto-
ren (Benzinmotoren) zugelassen.
i
Die Prüfabläufe entsprechen dem "Leitfaden zur
Begutachtung der Bedienerführung von AU-Mess-
geräten" vom 04.11.2014. BEA 065 unterliegt der
Eichpflicht für Abgasmessgeräte und muss jährlich
geeicht werden.
3.3
Lieferumfang
Benennung
BEA 065
Betriebsanleitung
3.4
Sonderzubehör
Informationen zum Sonderzubehör erhalten Sie von
Ihrem Bosch-Vertragshändler.
|
1 689 989 258
2017-01-20
3.5
BEA 065 besteht aus Touchscreen, Thermodrucker,
Rechner-Leiterplatte, Temperaturmessung, Drehzahlmes-
sung und Abgasmessung. Die Kommunikation zwischen
BEA 065 und z. B. BEA 070 oder KTS 515 wird über Blue-
tooth oder über eine USB-Verbindung hergestellt.
7
6
5
4

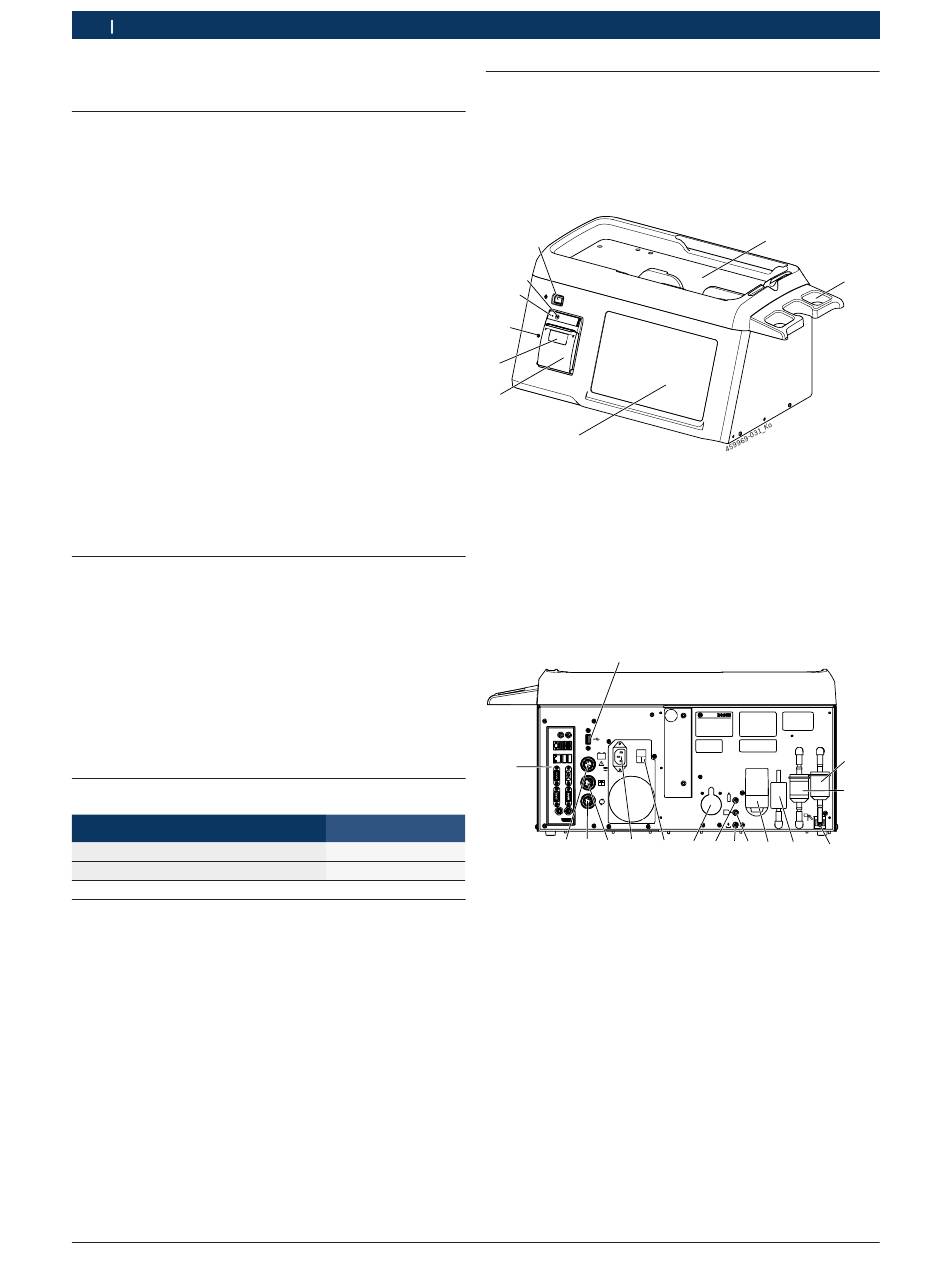

Abb. 1:
1 Ablage für z. B. KTS 515
2 Sensorhalter
3 Touchscreen
4 Thermodrucker
5 Druckerdeckel
6 Empfänger für Fernbedienung
7 LED (siehe Kap. 3.5.2)
8 Papiervorschub-Taste
9 Ein-/Aus-Taste
15
Bestellnummer
–
1 689 989 258
Abb. 2:
1 Grobfilter GF2
2 Grobfilter GF3
3 Messgaseingang
4 Aktivkohlefilter AF1
5 O
6 Messgasausgang
7 Kondensatausgang
8 Prüfgaseingang
9 NO-Sensor (Sonderzubehör)
10 Ein-/Aus-Schalter
11 Anschluss Spannungsversorgung
12 Anschluss für Öltemperatursensor
13 Anschluss für Verbindungsleitung 1 684 463 810
BDM 300
14 Anschluss für Anschlussleitung B+/B– oder Anschlussleitung
Zigarettenanzünderbuchse
15 Schnittstellen Rechner-Leiterplatte (siehe Kap. 3.5.1)
16 USB-Schnittstelle für Bluetooth-USB-Adapter
teilweise Sonderzubehör
1)
Gerätebeschreibung
9
8
3
BEA 065 Vorderseite
16
0
30 V
60 V
14
13
12
11
10
9
BEA 065 Rückseite
-Sensor
2
1)
1
2
459969-071_Ko
GF 3
GF 2
1
O2
AF I
N0
2
cal
8
7
6
5
4
3
zu BEA 040/
1)
Robert Bosch GmbH
