2.6.2 Anschließen der Gleichspannungsversorgung (DC)
RUGGEDCOM RS900 ist für eine Spannungsversorgung mit 24 V oder 48 V mit Verpo-
lungsschutz und doppelten Spannungsversorgungseingängen ausgestattet, wodurch
es möglich ist, das Gerät über redundante Anschlüsse mit einer einzelnen Gleich-
stromversorgung zu verbinden.
Gehen Sie wie folgt vor, um eine DC-Niederspannungsversorgung an das Gerät anzu-
schließen:
Hinweis
Ziehen Sie alle Anschlussklemmen mit einem Drehmoment von 0,6 Nm fest.
1.
RUGGEDCOM RS900
Montagehandbuch, 02/2020, C79000-G8900-1024-10
2 2
1 3 1
Plusklemme
1
Minusklemme
2
Überspannungsschutzklemme
3
Geschirmtes Erdungskabel
4

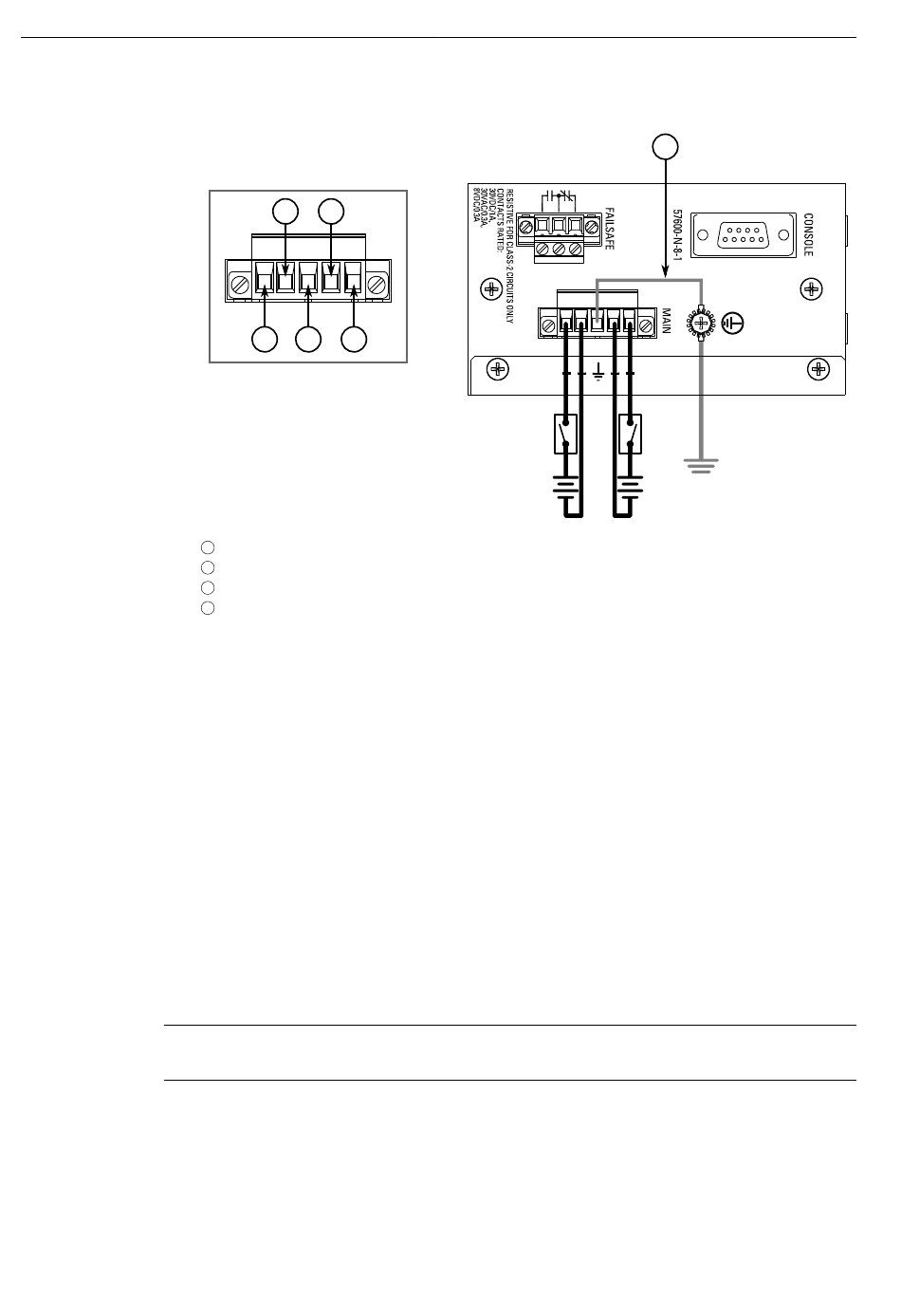

Abbildung 2.7 Verdrahtung der Reihenklemme – Doppelte DC-Stromversorgungseingänge
Verbinden Sie die von der Spannungsquelle kommende Minusleitung mit der
Klemme für Minuspol/Nullleiter (+/N) am Klemmenblock.
Verbinden Sie den von der Spannungsquelle kommenden Erdungsleiter mit der
Chassis-Erdungsklemme an der Reihenklemme.
Befestigen Sie die Leistungsklemmenleiste am Gerät.
