Zweikanal-Pegel - ABB ControlMaster CM15 Benutzerhandbuch

ControlMaster CM15 und CMF160
Universal-Prozessanzeiger,

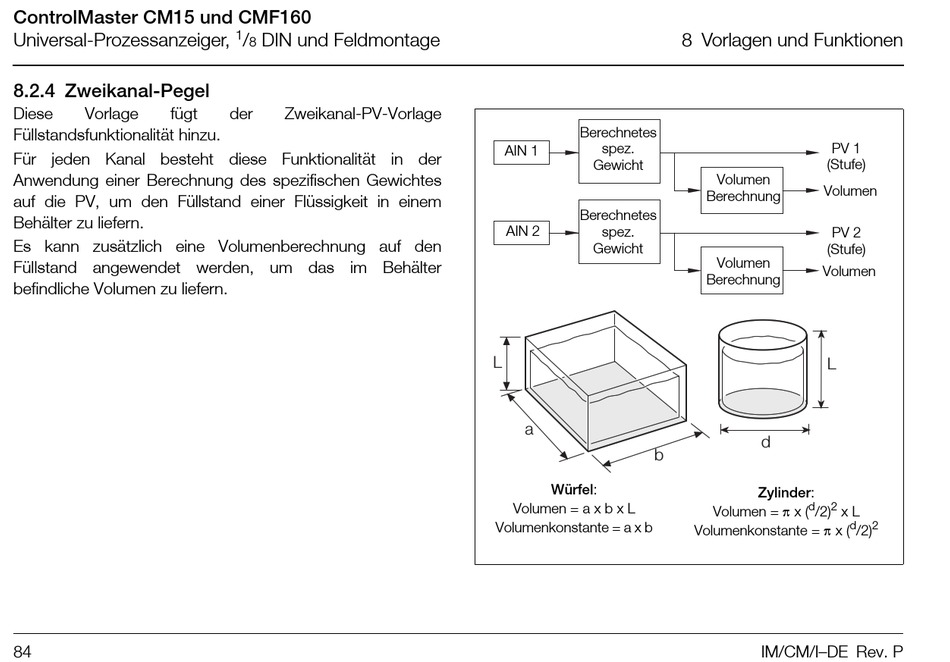

8.2.4 Zweikanal-Pegel

Diese Vorlage fügt
Füllstandsfunktionalität hinzu.
Für jeden Kanal besteht diese Funktionalität in der
Anwendung einer Berechnung des spezifischen Gewichtes
auf die PV, um den Füllstand einer Flüssigkeit in einem
Behälter zu liefern.
Es kann zusätzlich eine Volumenberechnung auf den
Füllstand angewendet werden, um das im Behälter
befindliche Volumen zu liefern.
84
1
/ DIN und Feldmontage
8
der Zweikanal-PV-Vorlage
Berechnetes
spez.
AIN 1
Gewicht
Berechnetes
AIN 2
spez.
Gewicht
L
a
b
Würfel:
Volumen = a x b x L
Volumenkonstante = a x b
8 Vorlagen und Funktionen
PV 1
(Stufe)
Volumen
Volumen
Berechnung
PV 2
(Stufe)
Volumen
Volumen
Berechnung
L
d
Zylinder:
Volumen =  x ( d 2
/2) x L
Volumenkonstante =  x ( d
/2)
IM/CM/I–DE Rev. P
2
