ControlMaster CM15 und CMF160
Universal-Prozessanzeiger,

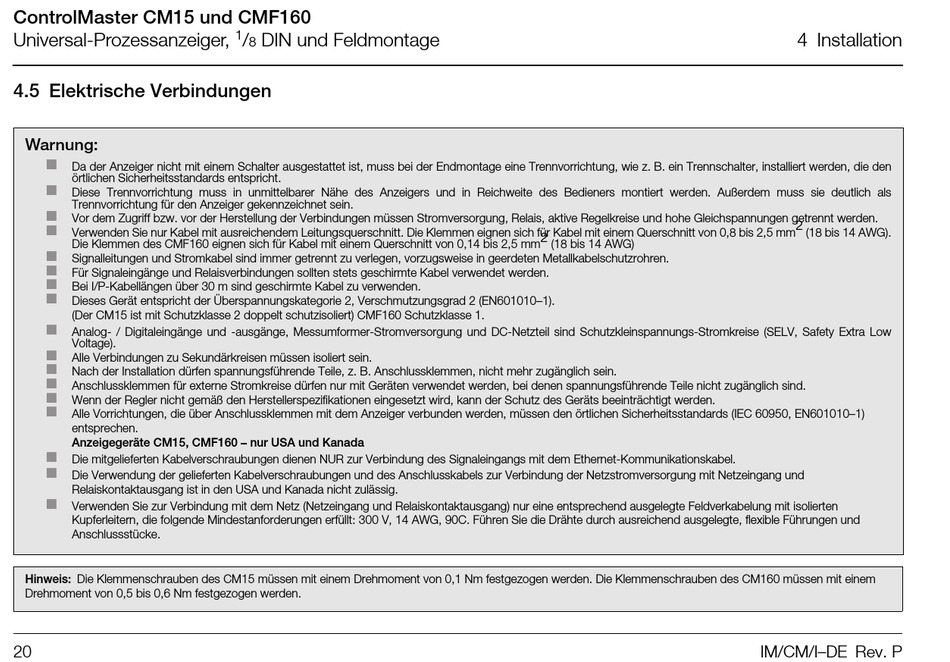

4.5 Elektrische Verbindungen

Warnung:

Da der Anzeiger nicht mit einem Schalter ausgestattet ist, muss bei der Endmontage eine Trennvorrichtung, wie z. B. ein Trennschalter, installiert werden, die den
örtlichen Sicherheitsstandards entspricht.

Diese Trennvorrichtung muss in unmittelbarer Nähe des Anzeigers und in Reichweite des Bedieners montiert werden. Außerdem muss sie deutlich als
Trennvorrichtung für den Anzeiger gekennzeichnet sein.

Vor dem Zugriff bzw. vor der Herstellung der Verbindungen müssen Stromversorgung, Relais, aktive Regelkreise und hohe Gleichspannungen getrennt werden.

Verwenden Sie nur Kabel mit ausreichendem Leitungsquerschnitt. Die Klemmen eignen sich für Kabel mit einem Querschnitt von 0,8 bis 2,5 mm
Die Klemmen des CMF160 eignen sich für Kabel mit einem Querschnitt von 0,14 bis 2,5 mm

Signalleitungen und Stromkabel sind immer getrennt zu verlegen, vorzugsweise in geerdeten Metallkabelschutzrohren.

Für Signaleingänge und Relaisverbindungen sollten stets geschirmte Kabel verwendet werden.

Bei I/P-Kabellängen über 30 m sind geschirmte Kabel zu verwenden.

Dieses Gerät entspricht der Überspannungskategorie 2, Verschmutzungsgrad 2 (EN601010–1).
(Der CM15 ist mit Schutzklasse 2 doppelt schutzisoliert) CMF160 Schutzklasse 1.

Analog- / Digitaleingänge und -ausgänge, Messumformer-Stromversorgung und DC-Netzteil sind Schutzkleinspannungs-Stromkreise (SELV, Safety Extra Low
Voltage).

Alle Verbindungen zu Sekundärkreisen müssen isoliert sein.

Nach der Installation dürfen spannungsführende Teile, z. B. Anschlussklemmen, nicht mehr zugänglich sein.

Anschlussklemmen für externe Stromkreise dürfen nur mit Geräten verwendet werden, bei denen spannungsführende Teile nicht zugänglich sind.

Wenn der Regler nicht gemäß den Herstellerspezifikationen eingesetzt wird, kann der Schutz des Geräts beeinträchtigt werden.

Alle Vorrichtungen, die über Anschlussklemmen mit dem Anzeiger verbunden werden, müssen den örtlichen Sicherheitsstandards (IEC 60950, EN601010–1)
entsprechen.
Anzeigegeräte CM15, CMF160 – nur USA und Kanada

Die mitgelieferten Kabelverschraubungen dienen NUR zur Verbindung des Signaleingangs mit dem Ethernet-Kommunikationskabel.

Die Verwendung der gelieferten Kabelverschraubungen und des Anschlusskabels zur Verbindung der Netzstromversorgung mit Netzeingang und
Relaiskontaktausgang ist in den USA und Kanada nicht zulässig.

Verwenden Sie zur Verbindung mit dem Netz (Netzeingang und Relaiskontaktausgang) nur eine entsprechend ausgelegte Feldverkabelung mit isolierten
Kupferleitern, die folgende Mindestanforderungen erfüllt: 300 V, 14 AWG, 90C. Führen Sie die Drähte durch ausreichend ausgelegte, flexible Führungen und
Anschlussstücke.
Hinweis: Die Klemmenschrauben des CM15 müssen mit einem Drehmoment von 0,1 Nm festgezogen werden. Die Klemmenschrauben des CM160 müssen mit einem
Drehmoment von 0,5 bis 0,6 Nm festgezogen werden.
20
1
/ DIN und Feldmontage
8
2
(18 bis 14 AWG)
4 Installation
2
(18 bis 14 AWG).
IM/CM/I–DE Rev. P
