ControlMaster CM15 und CMF160
Universal-Prozessanzeiger,
4.5.3 Analogeingänge – Anzeigegerät CM15
Analoge-
ingang 1
Analoge-
ingang 2
Messumformer-SVE
* Unter Verwendung der internen Messumformer-SVE.
** Wenn es sich bei den Analogeingängen 1 oder 2 um TE-Eingänge handelt, bauen Sie den mitgelieferten
Vergleichsstellensensor ein.
(Alternativ kann eine externe, feste Vergleichsmessstelle [Referenz] genutzt werden, wenn der
Regler auf die Verwendung von Eingangsgrößen im Millivoltbereich programmiert ist und der geeignete
Thermoelement-Linearisierer ausgewählt wurde.)
*** Analogeingang 2 kann nur mit TE-Eingängen verwendet werden, wenn auch Analogeingang 1 als TE-Eingang verwendet wird.
**** Bei mA-Eingängen ist zur Sicherstellung des Stromkreisdurchgangs bei ausgeschaltetem Anzeiger wie abgebildet eine 2V7-
Zenerdiode einzubauen.
: 3-Leiter-Widerstandsthermometer: Die 3 Leiter müssen den gleichen Widerstand aufweisen; dieser darf maximal 20  betragen.
Hinweis

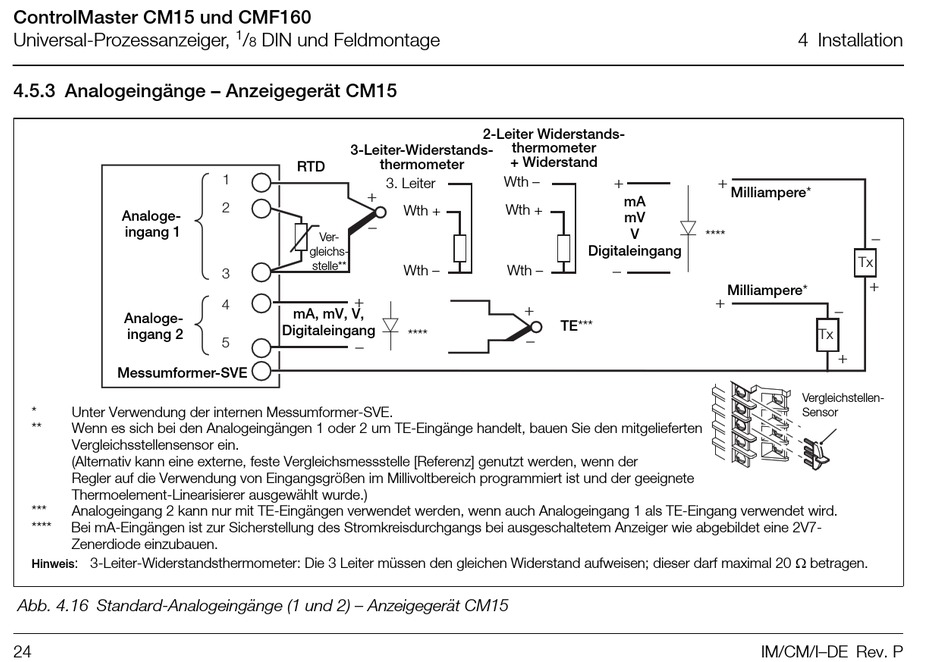

Abb. 4.16 Standard-Analogeingänge (1 und 2) – Anzeigegerät CM15
24
1
/ DIN und Feldmontage
8
3-Leiter-Widerstands-
thermometer
RTD
1
3. Leiter
+
2
–
Ver-
gleichs-
stelle**
3
+
4
mA, mV, V,
Digitaleingang
5
–
2-Leiter Widerstands-
thermometer
+ Widerstand
Wth –
Wth +
Wth +
Wth – Wth –
TE***
****
+ +
Milliampere*
mA
mV
V
****
Digitaleingang
–
Milliampere*
+
IM/CM/I–DE Rev. P
4 Installation
–
Tx
+
–
Tx
+
Vergleichstellen-
Sensor
