Einleitung

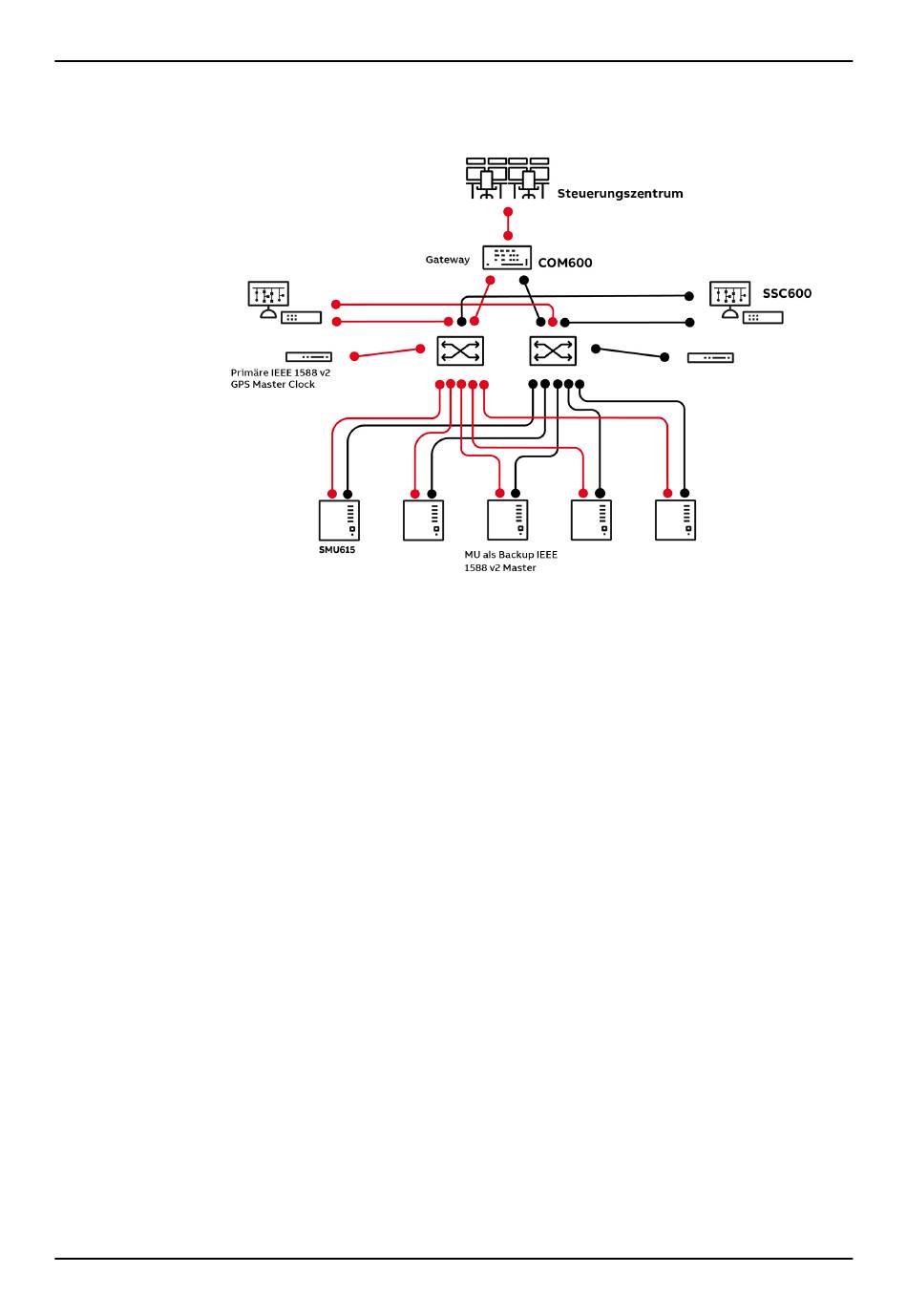

Abbildung 2. PRP-Lösung
Wenn ein Laptop oder eine PC-Workstation als Nicht-RPR-Knoten mit einem der PRP-
Netzwerke, LAN A oder LAN B, verbunden ist, wird die Verwendung einer Redundancy
Box oder eines Ethernet-Switch mit vergleichbarer Funktionalität zwischen dem PRP-
Netzwerk und dem SAN empfohlen, um zusätzliche PRP-Informationen aus den
Ethernet-Frames zu entfernen. In einigen Fällen können standardmäßige PC-
Workstation-Adapter die Ethernet-Frames maximaler Länge mit dem PRP-Trailer nicht
verarbeiten.
Es gibt mehrere alternative Möglichkeiten, um ein Laptop oder eine Workstation als SAN
mit einem PRP-Netzwerk zu verbinden.
•
Über eine externe Redundancy Box (RedBox) oder über einen Switch, der mit PRP
und normalen Netzwerken verbunden werden kann.
•
Durch direkte Verbindung des Knotens mit einem LAN A oder LAN B als SAN
1.1.2
Prozessbus
Prozessbus IEC 61850-9-2 definiert die Übertragung von gemessenen Messwerten
innerhalb des Unterstationsautomatisierungssystems. Die UCA-Benutzergruppe hat eine
Richtlinie IEC 61850-9-2 LE erstellt, die ein Anwendungsprofil von IEC 61850-9-2
definiert, um die Implementierung zu vereinfachen und die Interoperabilität zu
ermöglichen. Der Prozessbus wird für die Verteilung der Prozessdaten aus der primären
Schaltung in Echtzeit an alle mit dem Prozessbus kompatiblen IEDs im lokalen Netzwerk
verwendet. Dann kann jedes IED die verschiedenen Schutz-, Automatisierungs- und
Reglerfunktionen ausführen.
Die Übertragung von Probenmessungen über den Prozessbus trägt auch zu höherer
Fehlererkennung bei, weil die Signalübertragung automatisch überwacht wird. Ein
10
