it 142 | BEA 055 | Manutenzione
5. Manutenzione
!
Tutti i lavori sui dispositivi elettrici devono essere
effettuati solo da persone con conoscenze ed espe-
rienze sufficienti nel campo elettrico!
5.1 Pulizia
!
Non utilizzare detergenti abrasivi e stracci da officina!
¶
Pulire il dispositivo di lavaggio solo con un panno
morbido e un detergente neutro.
5.2 Taratura
In caso di utilizzo soggetto all'obbligo di taratura è tas-
sativo eseguire regolarmente la taratura (secondo le
disposizioni vigenti nel proprio paese).
5.3

Intervalli di manutenzione

i
Una regolare manutenzione preserva la perfetta
funzionalità dell'apparecchio.
Se non diversamente indicato dall'autorità competen-
te, per gli intervalli di manutenzione si raccomanda di
rispettare i seguenti intervalli.
5.3.1 Manutenzione semestrale
¶
Sostituzione del filtro grossolano GF1 (fig. 3, pos. 8)
nel tubo flessibile di prelievo.
¶
Sostituzione del filtro grossolano GF2 (fig. 3, pos. 1),
vedere capitolo 5.4.4.
¶
Controllare se entrambi i tubi flessibili in PVC sono
collegati alle uscite del gas (fig. 3 pos. 6 e 7).
¶
Controllo visivo della sonda di prelievo (fig. 3,
pos. 10).
¶
Controllo della tenuta della sonda di prelievo (vedi
cap. 5.4.1).
5.3.2 Manutenzione annuale
Gli interventi di manutenzione indicati devono essere
eseguiti da un servizio di manutenzione qualificato. La
manutenzione comprende gli interventi della manuten-
zione semestrale e inoltre i seguenti interventi addizio-
nali:
¶
Controllo della precisione di misura del BEA 055
mediante un gas di prova.
¶
Sostituzione del filtro al carbone attivo (fig.3,
pos. 4) nel percorso del gas zero.
¶
Per la sostituzione del filtro grossolano GF3, consul-
tare il cap. 5.4.4
Vanno rispettate le prescrizioni delle autorità compe-
tenti.
|
1 689 989 111 2019-07-24
N0
11-16V
20 W
459907_4Ko.eps
11

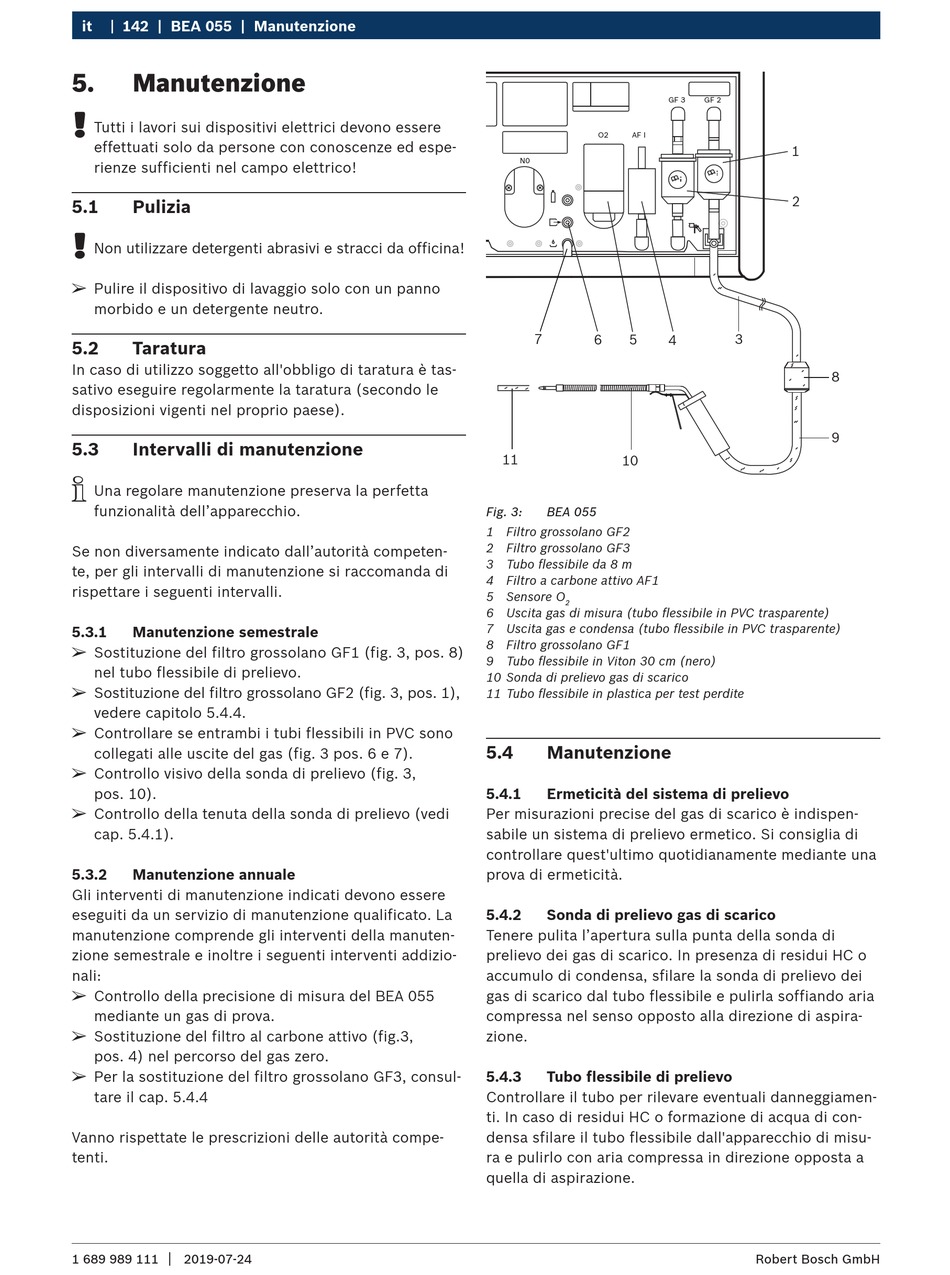

Fig. 3:
1 Filtro grossolano GF2
2 Filtro grossolano GF3
3 Tubo flessibile da 8 m
4 Filtro a carbone attivo AF1
5 Sensore O
6 Uscita gas di misura (tubo flessibile in PVC trasparente)
7 Uscita gas e condensa (tubo flessibile in PVC trasparente)
8 Filtro grossolano GF1
9 Tubo flessibile in Viton 30 cm (nero)
10 Sonda di prelievo gas di scarico
11 Tubo flessibile in plastica per test perdite
5.4
5.4.1
Per misurazioni precise del gas di scarico è indispen-
sabile un sistema di prelievo ermetico. Si consiglia di
controllare quest'ultimo quotidianamente mediante una
prova di ermeticità.
5.4.2
Tenere pulita l'apertura sulla punta della sonda di
prelievo dei gas di scarico. In presenza di residui HC o
accumulo di condensa, sfilare la sonda di prelievo dei
gas di scarico dal tubo flessibile e pulirla soffiando aria
compressa nel senso opposto alla direzione di aspira-
zione.
5.4.3
Controllare il tubo per rilevare eventuali danneggiamen-
ti. In caso di residui HC o formazione di acqua di con-
densa sfilare il tubo flessibile dall'apparecchio di misu-
ra e pulirlo con aria compressa in direzione opposta a
quella di aspirazione.
BEA 060
GF 3 GF 2
O2 AF I
7 6 5
4
10
BEA 055
2
Manutenzione
Ermeticità del sistema di prelievo
Sonda di prelievo gas di scarico
Tubo flessibile di prelievo
1
2
3
8
9
