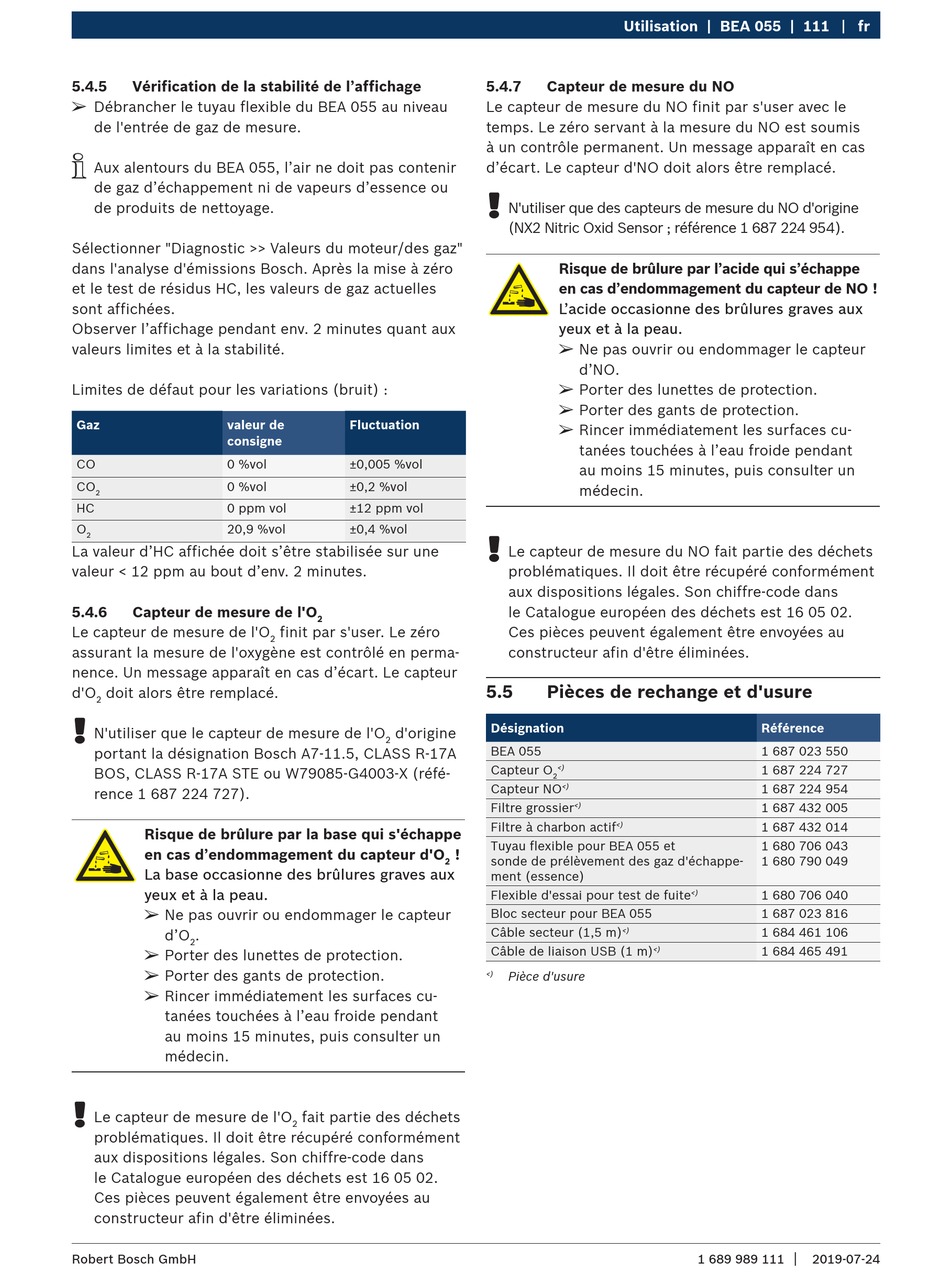

5.4.5 Vérification de la stabilité de l'affichage
¶
Débrancher le tuyau flexible du BEA 055 au niveau
de l'entrée de gaz de mesure.
i
Aux alentours du BEA 055, l'air ne doit pas contenir
de gaz d'échappement ni de vapeurs d'essence ou
de produits de nettoyage.
Sélectionner "Diagnostic >> Valeurs du moteur/des gaz"
dans l'analyse d'émissions Bosch. Après la mise à zéro
et le test de résidus HC, les valeurs de gaz actuelles
sont affichées.
Observer l'affichage pendant env. 2 minutes quant aux
valeurs limites et à la stabilité.
Limites de défaut pour les variations (bruit) :
Gaz valeur de
consigne
CO 0 %vol
CO 0 %vol
2
HC 0 ppm vol
O 20,9 %vol
2
La valeur d'HC affichée doit s'être stabilisée sur une
valeur < 12 ppm au bout d'env. 2 minutes.
5.4.6

Capteur de mesure de l'O

Le capteur de mesure de l'O
assurant la mesure de l'oxygène est contrôlé en perma-
nence. Un message apparaît en cas d'écart. Le capteur
d'O doit alors être remplacé.
2
!
N'utiliser que le capteur de mesure de l'O
portant la désignation Bosch A7-11.5, CLASS R-17A
BOS, CLASS R-17A STE ou W79085-G4003-X (réfé-
rence 1 687 224 727).
Risque de brûlure par la base qui s'échappe
en cas d'endommagement du capteur d'O
La base occasionne des brûlures graves aux
yeux et à la peau.
¶
Ne pas ouvrir ou endommager le capteur
d'O .
2
¶
Porter des lunettes de protection.
¶
Porter des gants de protection.
¶
Rincer immédiatement les surfaces cu-
tanées touchées à l'eau froide pendant
au moins 15 minutes, puis consulter un
médecin.
!
Le capteur de mesure de l'O
problématiques. Il doit être récupéré conformément
aux dispositions légales. Son chiffre-code dans
le Catalogue européen des déchets est 16 05 02.
Ces pièces peuvent également être envoyées au
constructeur afin d'être éliminées.
Robert Bosch GmbH
Fluctuation
±0,005 %vol
±0,2 %vol
±12 ppm vol
±0,4 %vol
2
finit par s'user. Le zéro
2
d'origine
2
2
fait partie des déchets
2
Utilisation | BEA 055 | 111
5.4.7

Capteur de mesure du NO

Le capteur de mesure du NO finit par s'user avec le
temps. Le zéro servant à la mesure du NO est soumis
à un contrôle permanent. Un message apparaît en cas
d'écart. Le capteur d'NO doit alors être remplacé.
!
N'utiliser que des capteurs de mesure du NO d'origine
(NX2 Nitric Oxid Sensor ; référence 1 687 224 954).
Risque de brûlure par l'acide qui s'échappe
en cas d'endommagement du capteur de NO !
L 'acide occasionne des brûlures graves aux
yeux et à la peau.
¶
Ne pas ouvrir ou endommager le capteur
d'NO.
¶
Porter des lunettes de protection.
¶
Porter des gants de protection.
¶
Rincer immédiatement les surfaces cu-
tanées touchées à l'eau froide pendant
au moins 15 minutes, puis consulter un
médecin.
!
Le capteur de mesure du NO fait partie des déchets
problématiques. Il doit être récupéré conformément
aux dispositions légales. Son chiffre-code dans
le Catalogue européen des déchets est 16 05 02.
Ces pièces peuvent également être envoyées au
constructeur afin d'être éliminées.
5.5 Pièces de rechange et d'usure
Désignation
BEA 055
Capteur O
<)
2
Capteur NO
<)
Filtre grossier
<)
Filtre à charbon actif
<)
Tuyau flexible pour BEA 055 et
!
sonde de prélèvement des gaz d'échappe-
ment (essence)
Flexible d'essai pour test de fuite
Bloc secteur pour BEA 055
Câble secteur (1,5 m)
<)
Câble de liaison USB (1 m)
Pièce d'usure
<)
Référence
1 687 023 550
1 687 224 727
1 687 224 954
1 687 432 005
1 687 432 014
1 680 706 043
1 680 790 049
1 680 706 040
<)
1 687 023 816
1 684 461 106
1 684 465 491
<)
|
1 689 989 111 2019-07-24
