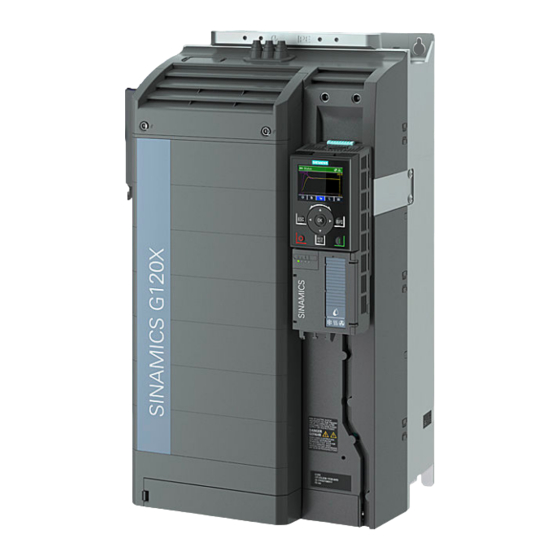

Siemens SINAMICS G120X Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Medienkonverter
  5. SINAMICS G120X
  6. Betriebsanleitung

Siemens SINAMICS G120X Betriebsanleitung

Vorschau ausblenden Andere Handbücher für SINAMICS G120X:
1
2
3
4
Inhalt
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
378
379
380
381
382
383
384
385
386
387
388
389
390
391
392
393
394
395
396
397
398
399
400
401
402
403
404
405
406
407
408
409
410
411
412
413
414
415
416
417
418
419
420
421
422
423
424
425
426
427
428
429
430
431
432
433
434
435
436
437
438
439
440
441
442
443
444
445
446
447
448
449
450
451
452
453
454
455
456
457
458
459
460
461
462
463
464
465
466
467
468
469
470
471
472
473
474
475
476
477
478
479
480
481
482
483
484
485
486
487
488
489
490
491
492
493
494
495
496
497
498
499
500
501
502
503
504
505
506
507
508
509
510
511
512
513
514
515
516
517
518
519
520
521
522
523
524
525
526
527
528
529
530
531
532
533
534
535
536
537
538
539
540
541
542
543
544
545
546
547
548
549
550
551
552
553
554
555
556
557
558
559
560
561
562
563
564
565
566
567
568
569
570
571
572
573
574
575
576
577
578
579
580
581
582
583
584
585
586
587
588
589
590
591
592
593
594
595
596
597
598
599
600
601
602
603
604
605
606
607
608
609
610
611
612
613
614
615
616
617
618
619
620
621
622
623
624
625
626
627
628
629
630
631
632
633
634
635
636
637
638
639
640
641
642
643
644
645
646
647
648
649
650
651
652
653
654
655
656
657
658
659
660
661
662
663
664
665
666
667
668
669
670
671
672
673
674
675
676
677
678
679
680
681
682
683
684
685
686
687
688
689
690
691
692
693
694
695
696
697
698
699
700
701
702
703
704
705
706
707
708
709
710
711
712
713
714
715
716
717
718
719
720
721
722
723
724
725
726
727
728
729
730
731
732
733
734
735
736
737
738
739
740
741
742
743
744
745
746
747
748
749
750
751
752
753
754
755
756
757
758
759
760
761
762
763
764
765
766
767
768
769
770
771
772
773
774
775
776
777
778
779
780
781
782
783
784
785
786
787
788
789
790
791
792
793
794
795
796
797
798
799
800
801
802
803
804
805
806
807
808
809
810
811
812
813
814
815
816
817
818
819
820
821
822
823
824
825
826
827
828
829
830
831
832
833
834
835
836
837
838
839
840
841
842
843
844
845
846
847
848
849
850
851
852
853
854
855
856
857
858
859
860
861
862
863
864
865
866
867
868
869
870
871
872
873
874
875
876
877
878
879
880
881
882
883
884
885
886
887
888
889
890
891
892
893
894
895
896
897
898
899
900
901
902
903
904
905
906
907
908
909
910
911
912
913
914
915
916
917
918
919
920
921
922
923
924
925
926
927
928
929
930
931
932
933
934
935
936
937
938
939
940
941
942
943
944
945
946
947
948
949
950
951
952
953
954
955
956
957
958
959
960
961
962
963
964
965
966
967
968
969
970
971
972
973
974
975
976
977
978
979
980
981
982
983
984
985
986
987
988
989
990
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Betriebsanleitung
SINAMICS
SINAMICS G120X
Infrastrukturumrichter für HLK/Wasser/Abwasser
Ausgabe
12/2019
www.siemens.com/drives

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SINAMICS G120X

Inhaltszusammenfassung für Siemens SINAMICS G120X

  • Seite 1 Betriebsanleitung SINAMICS SINAMICS G120X Infrastrukturumrichter für HLK/Wasser/Abwasser Ausgabe 12/2019 www.siemens.com/drives...
  • Seite 3 Grundlegende Sicherheitshinweise Beschreibung Montieren SINAMICS Anschließen SINAMICS G120X Umrichter SINAMICS G120X Inbetriebnehmen Upload der Umrichtereinstellungen Betriebsanleitung Umrichtereinstellungen schützen Erweiterte Inbetriebnahme Parameter Warnungen, Störungen und Systemmeldungen Instandsetzen Technische Daten Anhang Ausgabe 12/2019, Firmware V1.01 12/2019, FW V1.01 A5E44751209A AD...

  • Seite 4: Qualifiziertes Personal

    Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 5: Inhaltsverzeichnis

    EMV-gerechter Aufbau der Maschine oder Anlage..............64 3.2.1 Schaltschrank.........................65 3.2.2 Leitungen ..........................66 3.2.3 Elektromechanische Komponenten ..................69 Verlustleistung und Anforderungen an die Luftkühlung ............70 Den Umrichter montieren .......................72 3.4.1 Grundlegende Montageregeln ....................72 3.4.2 Maßzeichnungen und Bohrbilder ...................74 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 6 Sicherheitsfunktion "Safe Torque Off"..................152 4.2.8 Anwendungsbeispiele für "Safe Torque Off" ................156 4.2.9 Klemmenleiste verdrahten ....................163 4.2.10 Feldbus ..........................165 4.2.11 An PROFINET und Ethernet anbinden ................165 4.2.11.1 Kommunikation über PROFINET IO und Ethernet...............165 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 7 Automatischer Upload......................208 6.1.3 Manueller Upload mit BOP-2 ....................209 6.1.4 Meldung für nicht gesteckte Speicherkarte ................211 6.1.5 Speicherkarte mit dem BOP-2 sicher entfernen..............212 Upload auf das BOP-2 ......................213 Weitere Möglichkeiten zum Upload..................214 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 8 Schreib- und Lesezugriff über Function Codes..............299 8.3.5.9 Parameter azyklisch lesen und schreiben über FC 16............301 8.3.5.10 Ablauf der Kommunikation ....................304 8.3.5.11 Applikationsbeispiel......................305 8.3.6 Antriebssteuerung über USS ....................306 8.3.6.1 Kommunikation über Feldbus aktivieren ................306 8.3.6.2 Adresse einstellen........................307 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 9 Drehrichtung freigeben......................388 8.5.2.4 Ausblendbänder und Minimaldrehzahl.................390 8.5.2.5 Drehzahlbegrenzung......................393 8.5.2.6 Hochlaufgeber........................394 8.5.2.7 Zweifach-Rampenfunktion ....................398 Technologieregler ........................401 8.6.1 PID-Technologieregler ......................401 8.6.1.1 Autotuning des PID-Technologiereglers ................411 8.6.1.2 Kp und Tn adaptieren......................414 8.6.2 Freie Technologieregler .......................417 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 10 ECO-Modus .........................523 8.11.3 Bypass ..........................525 8.11.4 Schlafmodus ........................531 8.11.5 Netzschützansteuerung .......................536 8.11.6 Berechnung der Energieeinsparung für Strömungsmaschinen ...........538 8.11.7 Durchflussmessgerät ......................540 8.11.8 PROFIenergy ........................541 8.11.8.1 Steuerbefehle........................542 8.11.8.2 Statusabfragen........................543 8.11.8.3 Fehlerwerte und Messwerte....................543 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 11 Austausch der frei programmierbaren Schnittstelle (FPI) ..........1148 11.2.5.3 Austausch des Stromsensors ....................1151 11.3 Up- und Downgrade der Firmware..................1155 11.3.1 Speicherkarte vorbereiten ....................1156 11.3.2 Firmware-Upgrade ......................1157 11.3.3 Firmware-Downgrade......................1159 11.3.4 Fehlgeschlagenen Firmware-Upgrade oder -Downgrade korrigieren ........1161 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 12 Oberschwingungen am Netzanschlusspunkt gemäß IEEE 519.........1196 12.10 Personen vor elektromagnatischen Feldern schützen ............1198 Anhang ..............................1199 Handbücher und technischer Support................1199 A.1.1 Übersicht der Handbücher ....................1199 A.1.2 Projektierungsunterstützung ....................1200 A.1.3 Produkt Support .........................1201 Index...............................1203 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 13: Grundlegende Sicherheitshinweise

    ● Wenn bei einem Kurzschluss Leiter-Erde der erforderliche Kurzschluss-Strom zum Ansprechen der Schutzeinrichtung nicht erreicht wird, müssen Sie zusätzlich eine Fehlerstrom-Schutzeinrichtung (RCD) verwenden. Der erforderliche Kurzschluss-Strom kann insbesondere bei TT-Netzen zu gering sein. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 14 Berührung zu schweren Verletzungen oder Tod führen können. ● Halten Sie bei Transport, Lagerung und Betrieb die in den technischen Daten angegebenen Grenzwerte ein. ● Verwenden Sie keine beschädigten Geräte. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 15 Leistungsanschlüssen führen. Dadurch können Brandschäden, Defekte am Gerät oder Funktionsstörungen entstehen. ● Ziehen Sie alle Leistungsanschlüsse mit dem vorgeschriebenen Anziehdrehmoment an. ● Überprüfen Sie in regelmäßigen Abständen alle Leistungsanschlüsse, insbesondere nach einem Transport. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 16 Menschen gefährden oder Sachschäden verursachen. ● Wenn Sie den Komponenten näher als ca. 2 m kommen, schalten Sie Funkgeräte oder Mobiltelefone aus. ● Benutzen Sie die "SIEMENS Industry Online Support App" nur am ausgeschalteten Gerät. ACHTUNG Schädigung der Motorisolation durch zu hohe Spannungen Bei Betrieb an Netzen mit geerdetem Außenleiter oder im Falle eines Erdschlusses im IT-Netz...
  • Seite 17 Unsachgemäße Spannungs-/Isolationsprüfungen können zu Geräteschäden führen. ● Klemmen Sie die Geräte vor einer Spannungs-/Isolationsprüfung der Maschine/Anlage ab, da alle Umrichter und Motoren herstellerseitig hochspannungsgeprüft sind und eine weitere Prüfung innerhalb der Maschine/Anlage deshalb nicht notwendig ist. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 18 Durch fehlerhafte oder veränderte Parametrierung können Fehlfunktionen an Maschinen auftreten, die zu Körperverletzungen oder Tod führen können. ● Schützen Sie die Parametrierung vor unbefugtem Zugriff. ● Beherrschen Sie mögliche Fehlfunktionen durch geeignete Maßnahmen, z. B. NOT-HALT oder NOT-AUS. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 19: Geräteschaden Durch Elektrische Felder Oder Elektrostatische Entladung

    – Tragen von EGB-Schuhen oder EGB-Erdungsstreifen in EGB-Bereichen mit leitfähigem Fußboden ● Legen Sie elektronische Bauteile, Baugruppen oder Geräte nur auf leitfähigen Unterlagen ab (Tisch mit EGB-Auflage, leitfähigem EGB-Schaumstoff, EGB-Verpackungsbeutel, EGB-Transportbehälter). Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 20: Gewährleistung Und Haftung Für Applikationsbeispiele

    Hilfestellung bieten bei typischen Aufgabenstellungen. Als Anwender sind Sie für den sachgemäßen Betrieb der beschriebenen Produkte selbst verantwortlich. Applikationsbeispiele entheben Sie nicht der Verpflichtung zu sicherem Umgang bei Anwendung, Installation, Betrieb und Wartung. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 21: Industrial Security

    Industrial Security Hinweis Industrial Security Siemens bietet Produkte und Lösungen mit Industrial Security-Funktionen an, die den sicheren Betrieb von Anlagen, Systemen, Maschinen und Netzwerken unterstützen. Um Anlagen, Systeme, Maschinen und Netzwerke gegen Cyber-Bedrohungen zu sichern, ist es erforderlich, ein ganzheitliches Industrial Security-Konzept zu implementieren (und kontinuierlich aufrechtzuerhalten), das dem aktuellen Stand der Technik entspricht.
  • Seite 22 ● Schützen Sie die Dateien in Wechselspeichermedien vor Schadsoftware durch entsprechende Schutzmaßnahmen, z. B. Virenscanner. ● Prüfen Sie beim Abschluss der Inbetriebnahme alle security-relevanten Einstellungen. ● Schützen Sie den Antrieb vor unberechtigten Änderungen, indem Sie die Umrichterfunktion "Know-How-Schutz" aktivieren. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 23: Restrisiken Von Antriebssystemen (Power Drive Systems)

    Abstand gefährlich sein können 5. Freisetzung umweltbelastender Stoffe und Emissionen bei unsachgemäßem Betrieb und/ oder bei unsachgemäßer Entsorgung von Komponenten 6. Beeinflussung von netzgebundenen Kommunikationssystemen, z. B. Rundsteuersendern oder Datenkommunikation über das Netz Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 24 Grundlegende Sicherheitshinweise 1.5 Restrisiken von Antriebssystemen (Power Drive Systems) Weitergehende Informationen zu den Restrisiken, die von den Komponenten eines Antriebssystems ausgehen, finden Sie in den zutreffenden Kapiteln der technischen Anwenderdokumentation. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 25: Beschreibung

    Das betrifft z. B. den Betrieb mit Feldbussystemen. Was bedeuten die Symbole im Handbuch? Verweis auf weiterführende Informationen im Handbuch Download aus dem Internet Bestellbare DVD Ende einer Handlungsanweisung. ❒ Beispiele für die Symbole der Umrichterfunktionen Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 26: Über Den Umrichter

    Entnehmen Sie die technischen Daten und die Angaben zu Anschlussbedingungen dem Typenschild und der Betriebsanleitung. Verwendung von Fremderzeugnissen Dieses Dokument enthält Empfehlungen von Fremderzeugnissen. Siemens kennt die grundsätzliche Eignung dieser Fremderzeugnisse. Sie können gleichwertige Erzeugnisse anderer Hersteller verwenden. Siemens übernimmt keine Gewährleistung für die Verwendung von Fremderzeugnissen.

  • Seite 27: Lieferumfang

    ● Ein gedrucktes Bohrbild in voller Größe (nur FSD bis FSG) für das einfache Herstellen der erforderlichen Montagebohrungen ● Der Umrichter enthält Open Source Software (OSS). Die OSS-Lizenzbedingungen sind im Umrichter gespeichert. 3 AC 200 V ... 240 V (Artikelnummer: 6SL32...) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 28 Beschreibung 2.3 Lieferumfang 3 AC 380 V ... 480 V (Artikelnummer: 6SL32...) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 29 Beschreibung 2.3 Lieferumfang 3 AC 500 V ... 690 V (Artikelnummer: 6SL32...) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 30: Typenschild

    Beschreibung 2.3 Lieferumfang Typenschild ① ④ Artikelnummer Nettogewicht ② ⑤ Seriennummer des Produkts Schutzart ③ ⑥ Motordaten FS-Schlüssel Bild 2-1 Beispiel für ein Typenschild Das Typenschild finden Sie seitlich am Umrichter. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 31: Richtlinien Und Normen

    Beständigkeit gegen Spannungsabfall von Halbleiter-Prozessausrüstung Der Umrichter erfüllt die Anforderungen der Norm SEMI F47-0706. Qualitätssysteme Die Siemens AG setzt ein Qualitätsmanagementsystem ein, das die Anforderungen von ISO 9001 und ISO 14001 erfüllt. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 32 XYV/template/LISEXT/1FRAME/index.html) ● Zertifikate zu Produkten, die vom TÜV SÜD zertifiziert wurden: (https://www.tuev- sued.de/industrie_konsumprodukte/zertifikatsdatenbank) Nicht relevante Normen China Compulsory Certification Der Umrichter fällt nicht in den Anwendungsbereich der China Compulsory Certification (CCC). Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 33: Geräteentsorgung

    Für ein umweltverträgliches Recycling und die Entsorgung Ihres Altgeräts wenden Sie sich an einen zertifizierten Entsorgungsbetrieb für Elektro- und Elektronik-Altgeräte und entsorgen Sie das Altgerät entsprechend den jeweiligen Vorschriften in Ihrem Land. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 34: Optionale Komponenten

    Beim Betrieb in anderen Netzen kommt es zu einer thermischen Überlastung und Beschädigung des Netzfilters. ● Betreiben Sie den Umrichter mit Netzfilter nur in TN- oder TT-Netzen mit geerdetem Sternpunkt. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 35: Netzdrossel

    Hinweis Netzdrosseln sind als optionale Komponenten nur für Umrichter der Baugrößen FSH und FSJ verfügbar. Da die Umrichter der Baugrößen FSA bis FSG über integrierte Zwischenkreisdrosseln verfügen, sind Netzdrosseln nicht erforderlich. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 36 Tabelle angegeben. Dies ist der Fall, wenn der Umrichter, wie in der nachfolgenden Abbildung gezeigt, über einen Transformator mit der geeigneten Bemessungsleistung an das Netz angeschlossen ist. Hinweis Wenn ein Netzfilter verwendet wird, ist immer eine Netzdrossel erforderlich. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 37: Line Harmonics Filter

    ● Die zulässige Netzspannung beträgt 3 AC 380 V … 415 V ± 10 %. ● Die Betriebsfrequenz beträgt 50 Hz. Technische Details siehe folgenden Link: Line Harmonics Filter (https://www.schaffner.com/products/download/product/datasheet/ fn-3440-ecosine-50hz-passive-harmonic-filters/) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 38: Besondere Einschränkungen Für Umrichter Fsg

    U/f-Betrieb ist nicht zulässig. 2.6.4 Ausgangsdrossel Hinweis Ausgangsdrosseln sind als optionale Komponenten für Umrichter der Baugrößen FSD bis FSJ verfügbar. Die Ausgangsdrossel begrenzt die Spannungsanstiegsgeschwindigkeit und die Spannungsspitzen am Umrichterausgang und ermöglicht längere Motoranschlussleitungen. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 39 37 ... 55 400-V-Umrichter 18,5 6SL3202-0AE23-8CA0 22 ... 37 6SE6400-3TC07-5ED0 45 ... 55 6SE6400-3TC14-5FD0 75 ... 90 6SL3000-2BE32-1AA0 6SL3000-2BE32-6AA0 6SL3000-2BE33-2AA0 6SL3000-2BE33-8AA0 6SL3000-2BE35-0AA0 6SL3000-2AE36-1AA0 355 ... 400 6SL3000-2AE38-4AA0 450 ... 500 6SL3000-2AE41-0AA0 6SL3000-2AE41-4AA0 690-V-Umrichter Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 40: Sinusfilter

    Der Sinusfilter kann bei Nichtaktivierung während der Inbetriebnahme beschädigt werden. ● Aktivieren Sie den Sinusfilter während der Inbetriebnahme über Parameter p0230. ● Aktivieren Sie den Sinusfilter während der Inbetriebnahme gemäß den elektrischen Spezifikationen. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 41: Du/Dt-Filter Plus Vpl

    Motoranschlussleitungen möglich. Maximal zulässige Motorleitungslänge (Seite 94) Bei Verwendung des du/dt-Filters plus VPL sind folgende Einschränkungen zu beachten: ● Die maximale Ausgangsfrequenz beträgt 150 Hz. ● Die maximale Pulsfrequenz beträgt 4 kHz. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 42 Bemessungsleis‐ du/dt-Filter plus VPL tung (kW) 400-V-Umrichter 18,5 JTA:TEF1203-0HB 22 … 30 JTA:TEF1203-0JB JTA:TEF1203-0KB JTA:TEF1203-0LB 90 … 132 JTA:TEF1203-0MB 160 … 250 6SL3000-2DE35-0AA0 315 ... 400 6SL3000-2DE38-4AA0 450 ... 560 6SL3000-2DE41-4AA0 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 43 3 …18,5 JTA:TEF1203-0GB 22 … 37 JTA:TEF1203-0HB 45 … 55 JTA:TEF1203-0JB 75 … 90 JTA:TEF1203-0KB 110 … 132 JTA:TEF1203-0LB 160 … 250 JTA:TEF1203-0MB 315 ... 400 6SL3000-2DH35-8AA0 6SL3000-2DH38-1AA0 500 ... 630 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 44: Abmessungen

    Beschreibung 2.6 Optionale Komponenten Abmessungen Bild 2-2 Abmessungen für JTA:TEF1203-0GB Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 45 Beschreibung 2.6 Optionale Komponenten Bild 2-3 Abmessungen für JTA:TEF1203-0HB Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 46 Beschreibung 2.6 Optionale Komponenten Bild 2-4 Abmessungen für JTA:TEF1203-0JB Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 47 Beschreibung 2.6 Optionale Komponenten Bild 2-5 Abmessungen für JTA:TEF1203-0KB Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 48 Beschreibung 2.6 Optionale Komponenten Bild 2-6 Abmessungen für JTA:TEF1203-0LB Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 49 2 kHz 2 kHz 2 kHz Maximale Pulsfrequenz 4 kHz 4 kHz 4 kHz Maximale Pulsfrequenz Ausgangs‐ 14,4 A 26,4 A 38,4 A strom Maximale Ausgangsfrequenz 150 Hz 150 Hz 150 Hz Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 50 Bemessungsspannung (verkettet) 690 V (+10 %) 690 V (+10 %) 690 V (+10 %) Bemessungsausgangsstrom (effek‐ 103 A 230 A 416 A tiv) Maximaler Ausgangsstrom (effektiv) 160 A 70 A 104 A Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 51 Filter muss in Gehäuse eingebaut werden Höhere Umgebungstemperaturen bis zu 60°C zulässig mit Strom-Derating bei 40°C im Bereich von 40…50°C mit 1,5 % pro 1K und im Bereich von 50…60°C mit 1,9 % pro 1K Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 52 0,964 kW 0,927 kW Anschlüsse - Power Module 2 × M12 - Last 2 × M12 - Erdung Maximale Leitungslänge zwischen Filter 300 m / 450 m und Motor (geschirmt / ungeschirmt) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 53: Montagesatz Für Push-Through-Montage

    Schwere Personen- oder Sachschäden können die Folge sein. ● Decken Sie die Rückseite des Umrichters mit einem Blech, einem separaten Luftkanal aus Metall oder ähnlichem ab. Artikelnummer Baugröße des Umrichters Artikelnummer 6SL3261-6GA00-0BA0 6SL3261-6GB00-0BA0 6SL3261-6GC00-0BA0 6SL3261-6GD00-0BA0 6SL3261-6GE00-0BA0 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 54: Montage Des Umrichters Mit Dem Durchsteckmontagesatz

    4. Befestigen Sie den Umrichter mit Schrauben an der Schaltschrankwand (FSA/FSB: 6 × M6, ② Anzugsdrehmoment 2,5 Nm; FSC: 6 × M6, Anzugsdrehmoment 3 Nm) (Schritt Sie haben den Umrichter mit dem Durchsteckmontagesatz ordnungsgemäß installiert. ❒ Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 55 6. Montieren Sie den Umrichter mit den Befestigungsschrauben (FSD/FSE: 6 × M5, Anzugsdrehmoment 6 Nm; FSF/FSG: 8 × M8, Anzugsdrehmoment 25 Nm) an der ④ Schaltschrankwand (Schritt Sie haben den Umrichter mit dem Durchsteckmontagesatz ordnungsgemäß installiert. ❒ Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 56: Montagegriffe Für In Durchstecktechnik Montierte Umrichter

    Montagegriffe verwendet werden, um die Umrichter ohne Zuhilfenahme von Hebevorrichtungen zu montieren. Artikelnummer: 6SL3200-0SM22-0AA0 Weitere Hinweise zur Installation dieser optionalen Komponente siehe nachfolgenden Abschnitt: Zusätzliche Montageanweisung FSD ... FSG (Seite 83) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 57: Obere Abdeckplatte (Ip21)

    Elektroschaltraum. ● Montieren Sie die obere Abdeckung (IP21) direkt über dem Umrichter, so dass die Abdeckung und der Umrichter zueinander zentriert sind. ● Halten Sie den Abstand zum Umrichter ein. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 58: Montagesatz Für Netzseitigen Kabelanschluss Links (Nur Fsh)

    Artikelnummer: 6SL3255-0BE00-0AA0 Hinweis Das I/O Extension Module für die Baureihe SINAMICS G120X wird nur am Umrichter G120X mit FS-Version 02 02 (FSA ... FSG)/02 (FSH/FSJ) oder höher und FW-Version 1.01 oder höher unterstützt. Die FS-Version Ihres Umrichters finden Sie auf dem Typenschild.

  • Seite 59: Umrissmaße

    Schnittstelle zu einem Operator Panel oder SINAMICS G120 Smart Access ② Schalter für AI 2 (Temperatur/Strom) ③ Klemmenleiste X202 ④ Bohrung für Befestigungsschraube ⑤ Klemmenleisten X203 und X204 ⑥ Schnittstelle zum Umrichter Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 60: Klemmenleisten Verdrahten

    Sie haben das I/O Extension Module montiert. ❒ Hinweis Das I/O Extension Module für die Baureihe SINAMICS G120X ist nicht für die Montage in einer Schaltschranktür mit dem BOP/IOP-Türmontagesatz geeignet. Klemmenleisten verdrahten Das Verdrahtungsbeispiel für das I/O Extension Module ist im folgenden Bild dargestellt: Hinweis Im Schaltbild unten werden die Digitaleingänge des I/O Extension Module und diejenigen des...
  • Seite 61 ● Mischen Sie spannungsführende Teile nicht mit Steuersignalen (PELV/SELV), wenn Sie DA-Klemmen des I/O Extension Module anschließen. Beispiel: Es ist nicht zulässig, DA 2 an eine 220-V-Wechselstromversorugng anzuschließen, während gleichzeitig DA 3 an eine 24-V-Gleichstromversorgung angeschlossen wird. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 62: Verdrahtungsbeispiel Für Den Anschluss Einer Externen Stromversorgung

    X203 finden Sie in der folgenden Tabelle: Ein- oder feindrähtige Feindrähtige Leitung Feindrähtige Leitung Zwei feindrähtige Lei‐ Leitung mit nicht isolierter Ader‐ mit teilisolierter Ader‐ tungen mit teilisolierten endhülse endhülse Zwillingsaderendhülsen Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 63: Operator Panel

    Bei SINAMICS G120 Smart Access handelt es sich um ein WLAN-basiertes Webservermodul und ein Engineering-Tool. Es wurde für die Schnellinbetriebnahme, Parametrierung und Instandhaltung der Umrichter entwickelt. Artikelnummer: 6SL3255-0AA00-5AA0 Häufig gestellte Fragen (https://support.industry.siemens.com/cs/ww/de/view/ 109765499) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 64: Betreibbare Motoren Und Mehrmotorenantrieb

    Der Mehrmotorenbetrieb ist der gleichzeitige Betrieb mehrerer Motoren an einem Umrichter. Der Mehrmotorenbetrieb ist für Norm-Asynchronmotoren grundsätzlich zulässig. Weitere Voraussetzungen und Einschränkungen für den Mehrmotorenbetrieb finden Sie im Internet: Mehrmotorenantrieb (http://support.automation.siemens.com/WW/view/de/84049346) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 65: Montieren

    Im Lieferumgfang des Umrichters enthalten ist ein Aufkleber mit Gefahr- und Warnhinweisen für den nordamerikanischen Markt. Befestigen Sie den Aufkleber in der erforderlichen Sprache gut sichtbar auf der Innenseite des Schaltschranks. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 66: Emv-Gerechter Aufbau Der Maschine Oder Anlage

    Geräte in der Zone C erzeugen selbst keine energiereichen elektromagnetischen Felder, können aber von elektromagnetischen Feldern in ihrer Funktion beeinträchtigt werden. Außerhalb des Schaltschranks ● Zone D: Motoren Geräte in der Zone D erzeugen energiereiche elektromagnetische Felder Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 67: Schaltschrank

    Kontaktscheiben mehrfach miteinander. ● In Anlagen mit Schaltschrankreihen, die in zwei Gruppen mit den Rückseiten zueinander aufgestellt sind, verbinden Sie die PE-Schienen der beiden Schrankreihen an möglichst vielen Stellen miteinander. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 68: Leitungen

    ● Leitungen mit hohem Störpegel: – Leitung zwischen Netzfilter und Umrichter – Motorleitung – Leitung am Zwischenkreisanschluss des Umrichters ● Leitungen mit geringem Störpegel: – Leitung zwischen Netz und Netzfilter – Signal- und Datenleitungen Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 69: Leitungsverlegung Im Schaltschrank

    ● Verwenden Sie geschirmte Leitungen für die folgenden Leitungen: – Leitung zwischen Umrichter und Netzfilter – Leitung zwischen Umrichter und Ausgangsdrossel Bild 3-4 Leitungsverlegung eines Umrichters innerhalb und außerhalb des Schaltschranks Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 70: Leitungsverlegung Außerhalb Des Schaltschranks

    ● Legen Sie den Schirm unmittelbar nach Eintritt der Leitung in den Schrank auf der Schirmauflage auf. ● Unterbrechen Sie den Schirm nicht. ● Verwenden Sie nur metallische oder metallisierte Stecker für die Steckverbindungen von geschirmten Datenleitungen. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 71: Elektromechanische Komponenten

    – Relais – Magnetventile – Motorhaltebremsen ● Schließen Sie die Überspannungsschutzbeschaltung direkt an die Spule an. ● Verwenden Sie RC-Glieder oder Varistoren bei wechselstrombetriebenen Spulen, Freilaufdioden oder Varistoren bei gleichstrombetriebenen Spulen. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 72: Verlustleistung Und Anforderungen An Die Luftkühlung

    ● Verhindern Sie Kühlluftkurzschlüsse durch entsprechende Luftschranken. ● Stellen Sie sicher, dass der Schaltschrank über eine angemessene Belüftung und die geeigneten Luftfilter verfügt. Halten Sie die Austauschintervalle für die Luftfilter ein. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 73 3.3 Verlustleistung und Anforderungen an die Luftkühlung Weitere Maßnahmen Mit Luftschranken wird verhindert, dass die Umrichter sich gegenseitig überhitzen. Solche Maßnahmen sind nur in Extremfällen erforderlich, wenn die Kühllufttemperatur die maximale Umgebungstemperatur des Umrichters erreicht. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 74: Den Umrichter Montieren

    Sicherungstypen oder die Leistungsschalter unter folgender Internetadresse: Sicherungen und Leistungsschalter (https://support.industry.siemens.com/cs/ww/de/ view/109762895) ● Umrichter der Baugröße FSA müssen in einem Gehäuse mit den Mindestabmessungen 500 mm (Höhe) × 400 mm (Tiefe) × 255 mm (Breite) montiert werden. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 75: Schutz Gegen Die Ausbreitung Von Feuer

    übergeordneten Schaltschränken mit geschlossenen Schutzabdeckungen unter Anwendung sämtlicher Schutzeinrichtungen zulässig. Der Einbau des Gerätes in einem Metallschaltschrank oder der Schutz durch eine andere gleichwertige Maßnahme muss die Ausbreitung von Feuer und Emissionen außerhalb des Schaltschranks verhindern. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 76: Maßzeichnungen Und Bohrbilder

    Schrauben, Muttern und Unterlegscheiben befestigt. Hinweis Um die EMV-Anforderungen zu erfüllen, ist es empfehlenswert, den Umrichter an einer elektrisch leitenden Montagewand im Schaltschrank anzubringen. Diese Montagewand sollte leitend mit der Schrank-Schutzerde (PE) verbunden sein. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 77: Montage Des Umrichters An Der Montagewand

    (9,4) (10,5) (11,8) (13,8) 969 (38,1) 305 369 (14,5) 367 (14,4) 387 (27,9) (12) (14,2) (15,2) (11,8) (13,8) 1255 369 (14,5) 367 (14,4) 387 (39,3) (49,4) (12) (14,2) (15,2) (11,8) (13,8) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 78 (22,1) (22,1) (22,1) (221,3) (442,5) Hinweis: Bei den Umrichtern FSD bis FSG wird für jeden Umrichter ein gedrucktes Bohrbild in voller Größe mitgeliefert. Damit können die erforderlichen Montagebohrungen mühelos gebohrt werden. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 79: Montage Des Umrichters Mit Durchstecktechnik (Nur Fsa Bis Fsg)

    Verwenden Sie den optionalen Montagesatz, um einen Umrichter in Durchstecktechnik in einen Schaltschrank einzubauen. Die Einbauanleitung finden Sie im folgenden Abschnitt: Montagesatz für Push-Through-Montage (Seite 51) Die nachfolgend dargestellten Maßzeichnungen und Bohrbilder sind nicht maßstabsgetreu. Wandstärke des Schaltschranks ≤ 3,5 mm Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 80 98 (3,9) 360 (14,2) 773 (30,4) 600 (23,6) 145 (5,7) 93 (3,7) 396 (15,6) 1003 (39,5) 749 (29,5) 185 (7,3) 185 (7,3) 384 (15,1) 1275 (50,2) 1026 (40,4) 184 (7,2) 188 (7,4) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 81 (12,8) (0,8) (221,3) 330 (13) 1015 (40) 324 14,6 10/11* 8 × M8/ (13,8) (12,9) (12,9) (12,8) (0,6) (0,4) 4 × M10* (221,3)/ (442,5)* * Vier Bohrungen zur Montage des Schirmblechs Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 82: Montage Der Schirmanschlusssätze

    Sie haben den Schirmanschlusssatz montiert. ❒ Montage des Schirmanschlusssatzes, FSD ... FSG Bei den Umrichtern FSD ... FSG sind zwei Schirmanschlusssätze für die Control Unit bzw. für das Power Module erhältlich. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 83 Montage des Schirmanschlusssatzes für das Power Module, FSD ... FSG Hinweis Bei einem in Durchstecktechnik montierten Umrichter der Baugrößen FSD bis FSG müssen Sie das im Durchsteckmontagesatz enthaltene Schirmblech verwenden. Montagesatz für Push-Through-Montage (Seite 51) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 84 2. Wenn der Umrichter mit einem integrierten Netzfilter ausgestattet ist, bringen Sie zusätzlich den EMV-Verbindungssteg an, indem Sie ihn mit vier Schrauben am Schirmblech ② befestigen Sie haben den Schirmanschlusssatz montiert. ❒ Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 85: Zusätzliche Montageanweisung Für Fsd

    Montage ist eine geeignete Hebevorrichtung zu verwenden. Gewicht des Umrichters: Leistungsabhängige technische Daten (Seite 1171) Hebevorrichtung Für an der Schaltschrankwand montierte Umrichter Nutzen Sie für die Montage der Umrichter an der Schaltschrankwand Kranösen und eine geeignete Hebevorrichtung. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 86 Nutzen Sie für die Montage von Umrichtern mit Durchstecktechnik die unten dargestellte Hebevorrichtung. Montagegriffe Alternativ können Sie die Montagegriffe verwenden, um die Umrichter mit Durchstecktechnik ohne Zuhilfenahme von Hebevorrichtungen zu montieren. Montieren Sie die vier Montagegriffe wie nachfolgend dargestellt. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 87: Zusätzliche Montageanweisung Fsh/Fsj

    Verwenden Sie ein Hebegeschirr, bei dem die Seile bzw. Ketten senkrecht verlaufen. Das Anheben unter Winkel ist nicht zulässig und kann zu Schäden am Gehäuse führen. Gegebenenfalls sind Seilspreizen zu verwenden. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 88: Optionale Komponenten Montieren

    Schrankrahmen an. 3.4.5 Optionale Komponenten montieren Je nach Anwendung sind optionale Komponenten für die Umrichter erforderlich. Weitere Informationen zu optionalen Komponenten finden Sie im Abschnitt "Optionale Komponenten (Seite 32)". Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 89: Anschließen

    In der Regel ist in einem TN-Netz der Sternpunkt geerdet. Es gibt Varianten des TN-Netzes mit geerdetem Außenleiter, z. B. mit geerdetem L1. Das TN-Netz kann den Neutralleiter N und den PE-Schutzleiter getrennt oder kombiniert übertragen. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 90: Funktionsbeschreibung

    Bei entfernter Erdungsschraube erfüllt der Umrichter die Anforderungen der Klasse C3 nicht mehr. - Betrieb unzulässig ○ Umrichter nicht verfügbar Weitere Informationen zum Entfernen der Erdverbindung im Umrichter: Entfernen der Funktionserdung des Umrichters (Seite 90) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 91: Tt-Netz

    Bei entfernter Erdungsschraube erfüllt der Umrichter die Anforderungen der Klasse C3 nicht mehr. - Betrieb unzulässig ○ Umrichter nicht verfügbar Weitere Informationen zum Entfernen der Erdverbindung im Umrichter: Entfernen der Funktionserdung des Umrichters (Seite 90) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 92: It-Netz

    Entfernen der Funktionserdung des Umrichters (Seite 90) 4.1.1.4 Entfernen der Funktionserdung des Umrichters Bei Verwendung der Umrichter mit C2/C3-Netzfilter beachten Sie bitte die Hinweise in den folgenden Kapiteln: TN-Netz (Seite 87) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 93: Voraussetzung

    1. Öffnen Sie die linke Gehäuseklappe am Umrichter durch Drehen der Verriegelung ③ ④ 2. Lösen Sie die beiden unverlierbaren Schrauben ② ⑤ ⑥ 3. Lösen Sie die Schrauben , aber entfernen Sie die Schrauben nicht. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 94: Anforderungen An Den Schutzleiter

    Daraus ergeben sich vor allem Anforderungen an den Mindestquerschnitt des Schutzleiters. An die Länge der Schutzleiter besteht für den Berührungsschutz keine Einschränkung. Allerdings sind für eine EMV-gerechte Installation kurze Schutzleiter vorteilhaft. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 95 ● 16 mm² < Netz- oder Motoranschlussleitung ≤ 35 mm ⇒ Mindestquerschnitt des Schutzleiters = 16 mm ● Netz- oder Motoranschlussleitung > 35 mm ⇒ Mindestquerschnitt des Schutzleiters = ½ Querschnitt der Netz- bzw. Motoranschlussleitung Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 96: Maximal Zulässige Motorleitungslänge

    Optionen zwischen Umrichter und Motor, z. B. Ausgangsdrosseln, kompensieren teilweise die Leitungskapazitäten. Mit bestimmten Optionen sind daher längere Motorleitungen möglich. Wenn Sie eine EMV-Kategorie einhalten müssen, gibt es wegen der Einhaltung der leitungsgebundenen Störaussendungen zusätzliche Einschränkungen für die Motorleitungslänge. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 97: Ohne Emv-Kategorie

    450 m Mit 2 Aus‐ FSD … FSE 525 m gangsdrosseln 800 m in Reihe oder dU/dt-Filter Mit Sinusfilter FSD … FSF 300 m Die Werte gelten für eine Pulsfrequenz in Werkseinstellung Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 98 2 kHz Pulsfrequenz für FSF, 75 kW und 90 kW Für Motorleitungslängen 100 m … 150 m mit zusätzlicher Grundentstörbaugruppe (auf Anfrage erhältlich) Mit Siemens MOTION-CONNECT Leitungen. Mit CY-Leitungen oder gleichwertigen Leitungen: Der Umrichter hält die Grenzwerte der EMV-Kategorie nur ein bei einer Leitungslänge ≤ 100 m Um eine EMV-Kategorie einzuhalten, sind weitere Maßnahmen erforderlich.
  • Seite 99 Reihe oder dU/dt-Filter Mit 1 Aus‐ FSH … FSJ 450 m gangsdrossel oder du/dt-Fil‐ Mit Sinusfilter FSD … FSF 300 m 450 m Die Werte gelten für eine Pulsfrequenz in Werkseinstellung Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 100 Mit 1 Aus‐ FSH … FSJ 300 m gangsdrossel Mit du/dt-Filter FSD 18,5 kW … 350 m 30 kW FSD 37 kW … 450 m 650 m FSH … FSJ 300 m Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 101: Weitere Informationen

    – Maximal 25 m für Umrichter FSA 2,2 kW und 3,0 kW bei einer Pulsfrequenz ≥ 10 kHz – Maximal 10 m für Umrichter FSC bei einer Pulsfrequenz = 16 kHz Dimensionieren Sie die Motorleitung so, dass die Widerstandsverluste weniger als 5 % der Umrichter-Bemessungsleistung betragen. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 102: Umrichter Und Umrichter-Komponenten Anschließen

    Line Harmonics Filter Netzfilter Ausgangsdrossel Sinusfilter du/dt-Filter + VPL 200 V FSA...FSC √ FSD...FSF √ √ 400 V FSA ... FSC √ √ FSD ... FSG √ √ √ √ √ Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 103 Wenn Sie sich dafür entscheiden, die Option für die Motorseite zu nutzen, ist es ausreichend, nur eine der Optionen zu nutzen. Line Harmonics Filter ist nicht für den 400-V-Umrichter FSA vorgesehen. Bild 4-5 Anschluss der Umrichter FSH/FSJ und ihrer optionalen Komponenten Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 104: Umrichter Anschließen

    Anschließen 4.1 Netz und Motor 4.1.4.2 Umrichter anschließen Anschluss der Umrichter FSA … FSC Bild 4-6 Anschlüsse für Netz, Motor und Zwischenkreis Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 105 Verwenden Sie einen Seitenschneider oder eine feinzahnige Säge. Bild 4-8 Anschlussdeckel entfernen und Öffnungen herstellen. FSF/FSG Nach Anschluss der Leitungen müssen Sie den Deckel wieder anbringen, um den Berührungsschutz für den Umrichter im Betrieb wiederherzustellen. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 106 Anschließen 4.1 Netz und Motor Bild 4-9 Anschlüsse für Netz und Motor Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 107: Zusätzliche Hinweise Zum Anschluss Von Umrichtern Der Baugröße Fsg

    Für den Zugriff auf die Netz- und Motoranschlüsse lösen Sie die Schrauben (drei Schrauben bei FSH und vier Schrauben bei FSJ) an der Frontplatte und ziehen die Abdeckung nach vorne heraus. Bild 4-10 Entfernen der Frontabdeckung Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 108 ● Wenn Sie mehr als eine Leitung pro Anschluss verwenden: Verteilen Sie die Leitungen pro Anschluss gleichmäßig auf die linke und rechte Anschlussseite. ● Verwenden Sie die rückseitigen Anschlüsse nur, wenn die frontseitigen Anschlüsse belegt sind. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 109: Kabelquerschnitte Und Schraubenanzugsdrehmomente

    SN71322 für für Schrauben kreis Schrauben Netz, Motor 35 mm² ... 2 × 185 mm 22 ... 25 Nm und Schutz‐ 1 ... 2 × 350 MCM 194,7 ... erde 221,3 lbf.in Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 110 Alternativ können Kupferstromschienen für Netz- und Motoranschlüsse verwendet werden. Stellen Sie sicher, dass bei der Verwendung von Kupferschienen die gleichen Querschnitte verwendet werden wie bei den Anschlussschienen des Umrichters (FSH: 64 mm × 8 mm; FSJ: 80 mm × 8 mm) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 111: Kabelschuh

    Für eine EMV-konforme Verdrahtung müssen Sie die Leitungsschirme auf dem Schirmblech des Umrichters auflegen. Verwenden Sie für die folgende Verbindung geschirmte Leitungen: ● Kommunikationskabel ● Steuerkabel ● Motorkabel Vor dem Anschließen der Leitungsschirme müssen Sie die Leitungen abisolieren. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 112 Unlackierte, elektrisch gut leitende Montage‐ platte ⑤ Geschirmte Steuerleitung ⑥ Zackenband ⑦ Geschirmte Motorleitung Leitungsschirme anschließen (Umrichter FSD ... FSG) Als Beispiel ist die Schirmauflage für Umrichter FSD dargestellt. ① ④ Ungeschirmte Netzleitung Zackenband Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 113 Kommunikationsleitungen anderer Hersteller müssen die Kabelschirme unbedingt mit Hilfe von Zackenband verbunden werden. Hinweis Empfohlene Steckverbinder für PROFIBUS DP-Kabel Zum Anschließen des PROFIBUS DP-Kabels empfehlen wir Steckverbinder von Siemens mit den folgenden Artikelnummern: ● 6GK1500-0FC10 ● 6GK1500-0EA02 Umrichter SINAMICS G120X...

  • Seite 114: Stern- Oder Dreieckschaltung Des Motors Am Umrichter

    ● Der Umrichter muss etwa den 1,73-fachen Strom liefern. Wählen Sie den Umrichter anhand seines Bemessungsstroms und nicht nach seiner Bemessungsleistung aus. ● Der Motor erwärmt sich stärker als beim Betrieb mit f ≤ 50 Hz. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 115 ● Der Motor muss für die Spannung > Bemessungsspannung U an der Motorwicklung zugelassen sein. ● Durch das schneller drehende Lüfterrad ist der Motor lauter als beim Betrieb mit f ≤ 50 Hz. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 116: Steuerungsschnittstellen

    Schalter für AI 0 und AI 1 Zur Befestigung des I/O Extension (U/I) Module ⑦⑧ Klemmenleisten ③ ⑨ Status-LED Feldbus-Schnittstellen an der Unter‐ seite ④ Verbindung zum Operator Panel, Smart Access oder I/O Extension Module Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 117: Umrichter Mit 3C3-Zertifizierung

    Das Bezugspotenzial "DI COM" ist intern nicht mit "GND" verbunden. → Wenn Sie, wie oben dargestellt, die 24‑V-Versorgung von Klemme 9 als Versorgung der Digitaleingänge nutzen, ist eine Brücke zwischen den Klemmen 28 und 69 erforderlich. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 118: Weitere Verdrahtungsmöglichkeiten Der Digitaleingänge

    Sie die Klemmen 28 und 69 miteiander verbinden. Bild 4-13 Anschluss p-schaltender Kontakte mit externer Spannungsversorgung Die folgende Abbildung zeigt, wie Sie die Digitaleingänge für m-schaltende Kontakte nutzen. Bild 4-14 Anschluss m-schaltender Kontakte mit externer Spannungsversorgung Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 119: Klemmenleisten Für Das I/O Extension Module

    Mit dem optionalen I/O Extension Module erhöht sich die Anzahl der E/A-Klemmen des G120X. Weitere Informationen zur Verdrahtung der Klemmenleisten für das I/O Extension Module finden Sie im folgenden Abschnitt: E/A-Erweiterungsbaugruppe (Seite 56) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 120: Werkseinstellung Der Schnittstellen

    In der Werkseinstellung schaltet der Umrichter folgende Funktionen abhängig vom Zustand des Digitaleingangs DI 4 um: ● Feldbus-Schnittstelle ● Digitaleingang DI 0 ● Digitaleingang DI 1 ● Drehzahlsollwert Bild 4-15 Werkseinstellung für Umrichter mit PROFINET- oder PROFIBUS-Schnittstelle Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 121: Voreinstellungen Der Schnittstellen (Makros)

    Drehzahlist‐ Drehzahlist‐ Drehzahlist‐ Drehzahlist‐ Drehzahlist‐ wert wert wert wert wert wert wert AO 1 Stromistwert Stromistwert Stromistwert Stromistwert Stromistwert Stromistwert Stromistwert DI 0 EIN/AUS2 EIN/AUS2 EIN/AUS2 EIN/AUS2 EIN/AUS2 EIN/AUS2 lo‐ EIN/AUS2 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 122 DO 0 Störung Störung Störung Störung Störung Störung Störung DO 1 Betrieb Pumpe 1 Betrieb Betrieb Betrieb Betrieb Betrieb DO 2 Pumpe 1 Pumpe 2 Betriebsbereit Betriebsbereit Betriebsbereit Betriebsbereit Betriebsbereit Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 123: Weitere Informationen

    Bei Umrichtern mit USS-Feldbus-Schnittstelle Mit I/O Extension Module Bei Umrichtern mit PROFIBUS- oder PROFINET-Schnittstelle Weitere Informationen Sie können die Voreinstellungen der Klemmen nach Ihren Anforderungen anpassen. Voreinstellung der Klemmenleisten anpassen (Seite 231) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 124: Voreinstellung (Makro) 41: "Analoge Steuerung

    Operator Panel IOP-2 → Setup → Schnellinbetriebnahme → E/A-Einrichtung → Makro auswäh‐ len → (41) Analoge Steuerung → Setup abschließen Smart Access → Quick setup → E/A-Konfiguration → 41: Analoge Steuerung → Com‐ plete quick setup Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 125 = 722.5 AO 0 p0771[0] = 21 DO 0 p0730 = 52.3 DO 1 p0731 = 52.2 AO 1 p0771[1] = 27 DO 2 p0732 = 52.1 DO 3 p0733 = 52.7 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 126: Voreinstellung (Makro) 42: "Pid-Regler Mit Analoger Steuerung

    Anschließen 4.2 Steuerungsschnittstellen 4.2.5.3 Voreinstellung (Makro) 42: "PID-Regler mit analoger Steuerung" Funktionsbeschreibung Mit I/O Extension Module Tabelle 4-16 Kennlinien Analogeingänge Analogausgänge Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 127 = 722.5 AO 0 p0771[0] = 21 DO 0 p0730 = 52.3 DO 1 p0731 = 52.2 AO 1 p0771[1] = 27 DO 2 p0732 = 52.1 DO 3 p0733 = 52.7 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 128: Voreinstellung (Makro) 43: "2 Pumpen Mit Analoger Steuerung

    Anschließen 4.2 Steuerungsschnittstellen 4.2.5.4 Voreinstellung (Makro) 43: "2 Pumpen mit analoger Steuerung" Funktionsbeschreibung Mit I/O Extension Module Tabelle 4-19 Kennlinien Analogeingänge Analogausgänge Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 129 AO 1 p0771[1] = 27 p29539 = 1 p29540 = 1 DO 0 p0730 = 52.3 DO 1 p0731 = 52.2 DO 2 p0732 = 29529.0 DO 3 p0733 = 29529.1 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 130: Voreinstellung (Makro) 44: "3 Pumpen Mit Analogsollwert

    Anschließen 4.2 Steuerungsschnittstellen 4.2.5.5 Voreinstellung (Makro) 44: "3 Pumpen mit Analogsollwert" Funktionsbeschreibung Tabelle 4-22 Kennlinien Analogeingänge Analogausgänge Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 131 = 1 DO 0 p0730 = 52.3 rung p29521 = 3 DO 1 p0731 = 29529.0 p29539 = 1 DO 2 p0732 = 29529.1 p29540 = 1 DO 3 p0733 = 29529.2 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 132: Voreinstellung (Makro) 45: "Festsollwert Steuerung

    Operator Panel IOP-2 → Setup → Schnellinbetriebnahme → E/A-Einrichtung → Makro auswäh‐ len → (45) Festsollwert Steuerung → Setup abschließen Smart Access → Quick setup → E/A-Konfiguration → 45: Festsollwert Steuerung → Complete quick setup Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 133 = 722.2 DI 3 p1022[0] = 722.3 DI 5 p2104[0] = 722.5 DO 0 p0730 = 52.3 DO 1 p0731 = 52.2 DO 2 p0732 = 52.1 DO 3 p0733 = 52.7 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 134: Voreinstellung (Makro) 46: "Ai Steuerung Lokal/Fern

    Anschließen 4.2 Steuerungsschnittstellen 4.2.5.7 Voreinstellung (Makro) 46: "AI Steuerung lokal/fern" Funktionsbeschreibung Tabelle 4-28 Kennlinien Analogeingänge Analogausgänge Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 135 = 722.4 DI 5 p2104[0…1] = 722.5 AO 1 p0771[1] = 27 DO 0 p0730 = 52.3 DO 1 p0731 = 52.2 DO 2 p0732 = 52.1 DO 3 p0733 = 52.7 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 136: Voreinstellung (Makro) 47: "Pid-Regler Mit Internem Festsollwert

    Operator Panel IOP-2 → Setup → Schnellinbetriebnahme → E/A-Einrichtung → Makro auswäh‐ len → (47) PID-Regler mit internem Festsollwert → Setup abschließen Smart Access → Quick setup → E/A-Konfiguration → 47: PID-Regler mit internem Fest‐ sollwert → Complete quick setup Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 137 = 722.5 Sollwert p2253[0] = 2224 DO 0 p0730 = 52.3 p2220[0] = 1 DO 1 p0731 = 52.2 p2200 = 1 DO 2 p0732 = 52.1 DO 3 p0733 = 52.7 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 138: Voreinstellung (Makro) 48: "2 Pumpen Und Interner Festsollwert

    Anschließen 4.2 Steuerungsschnittstellen 4.2.5.9 Voreinstellung (Makro) 48: "2 Pumpen und interner Festsollwert" Funktionsbeschreibung Tabelle 4-34 Kennlinien Analogeingang Analogausgänge Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 139 DO 1 p0731 = 52.2 p1020[0] = 1 DO 2 p0732 = 29529.0 DO 3 p0733 = 29529.1 Multi-Pumpensteue‐ p29520 = 1 rung p29521 = 2 p29539 = 1 p29540 = 1 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 140: Voreinstellung (Makro) 49: "3 Pumpen Und Interner Festsollwert

    Anschließen 4.2 Steuerungsschnittstellen 4.2.5.10 Voreinstellung (Makro) 49: "3 Pumpen und interner Festsollwert" Funktionsbeschreibung Tabelle 4-37 Kennlinien Analogeingang Analogausgänge Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 141 = 1 DO 0 p0730 = 52.3 rung p29521 = 3 DO 1 p0731 = 29529.0 p29539 = 1 DO 2 p0732 = 29529.1 p29540 = 1 DO 3 p0733 = 29529.2 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 142: Voreinstellung (Makro) 51: "Modbus Rtu Steuerung

    Operator Panel IOP-2 → Setup → Schnellinbetriebnahme → E/A-Einrichtung → Makro auswäh‐ len → (51) Modbus RTU Steuerung → Setup abschließen Smart Access → Quick setup → E/A-Konfiguration → 51: Modbus RTU Steuerung → Complete quick setup Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 143 DO 0 p0730 = 52.3 DO 1 p0731 = 52.2 Modbus RTU p2020 = 8 DO 2 p0732 = 52.1 p2030 = 2 DO 3 p0733 = 52.7 p2040 = 65000 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 144: Voreinstellung (Makro) 52: "Modbus Rtu Steuerung Lokal/Fern

    Anschließen 4.2 Steuerungsschnittstellen 4.2.5.12 Voreinstellung (Makro) 52: "Modbus RTU Steuerung lokal/fern" Funktionsbeschreibung Tabelle 4-43 Kennlinien Analogeingang Analogausgänge Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 145 = 722.5 p2040 = 65000 p0854[0] = 2090.10 DO 0 p0730 = 52.3 p1070[0] = 2050[1] DO 1 p0731 = 52.2 DO 2 p0732 = 52.1 DO 3 p0733 = 52.7 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 146: Voreinstellung (Makro) 54: "Uss Steuerung

    Operator Panel IOP-2 → Setup → Schnellinbetriebnahme → E/A-Einrichtung → Makro auswäh‐ len → (54) USS Steuerung → Setup abschließen Smart Access → Quick setup → E/A-Konfiguration → 54: USS Steuerung → Complete quick setup Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 147 = 4 DO 0 p0730 = 52.3 p2030 = 1 DO 1 p0731 = 52.2 p2040 = 65000 DO 2 p0732 = r2.1 p1070[0] = 2050[1] DO 3 p0733 = 52.7 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 148: Voreinstellung (Makro) 55: "Uss Steuerung Lokal/Fern

    Anschließen 4.2 Steuerungsschnittstellen 4.2.5.14 Voreinstellung (Makro) 55: "USS Steuerung lokal/fern" Funktionsbeschreibung Tabelle 4-49 Kennlinien Analogeingang Analogausgänge Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 149 = 1 p2040 = 65000 DO 0 p0730 = 52.3 p1070[0] = 2050[1] DO 1 p0731 = 52.2 p0854[0] = 2090.10 DO 2 p0732 = 52.1 DO 3 p0733 = 52.7 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 150: Voreinstellung (Makro) 57: "Profinet Steuerung

    Anschließen 4.2 Steuerungsschnittstellen 4.2.5.15 Voreinstellung (Makro) 57: "PROFINET Steuerung" Funktionsbeschreibung "PROFINET Steuerung" ist die Werkseinstellung für Umrichter mit PROFINET- oder PROFIBUS-Schnittstelle. Tabelle 4-52 Kennlinien Analogausgänge Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 151 = 722.1 p29650[0] = 1 DI 4 p0810 = 722.4 DI 5 p2104[0...1] = 722.5 PROFINET p0922 = 1 DO 0 p0730 = 52.3 p1070[0] = 2050[1] DO 1 p0731 = 52.2 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 152: Zusätzliche Digitaleingänge Und Digitalausgänge Auf Den Umrichtern Fsh Und Fsj

    Zusätzliche Digitaleingänge und Digitalausgänge auf den Umrichtern FSH und Überblick Die Umrichter FSH und FSJ verfügen über 4 zusätzliche Digitaleingänge und 2 Digitalausgänge auf der Klemmenleiste X9. Bild 4-17 Klemmenleiste X9 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 153 Kurzschluss erforderlich, z. B. eine Sicherung 4 A/250 V. Beschalten Sie die Erregerspule des Netzschütz mit einem Überspannungsbegrenzer, z. B. einem RC-Glied. Bild 4-18 Klemmenleiste X9 mit externer 24-V-Versorgung Bild 4-19 Klemmenleiste X9 mit interner 24-V-Versorgung Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 154: Sicherheitsfunktion "Safe Torque Off

    ● Leitungslänge ≤ 30 m ● Querschnitt 0,5 mm … 1,5 mm (20 … 16 AWG) ● Isoliert für 600 V ● Aderendhülsen, Abisolierlänge 7 mm Anziehdrehmoment: 0,2 Nm (2 lbf in) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 155 2. Schließen Sie die Leitungen zur Rückmeldung von STO an 2 Digitalausgänge der Klemmenleiste X134 an. 3. Legen Sie den Schirm großflächig am Schirmblech des Umrichters auf. Sie haben alle Leitungen für die Sicherheitsfunktion STO angeschlossen. ❒ Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 156 Klemmen und Schalter für die Funktion "STO", Baugrößen FSD … FSG 1. Entfernen Sie die Control Unit. 2. Schließen Sie die Leitung zur Anwahl von STO an die Klemmen STO_A und STO_B an. 3. Stecken Sie die Control Unit. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 157 2. Schließen Sie die Leitungen zur Rückmeldung von STO an die Klemmen X41:FB_A und X41:FB_B an. 3. Legen Sie den Schirm großflächig am Schirmblech auf. Sie haben alle Leitungen für die Sicherheitsfunktion STO angeschlossen. ❒ Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 158: Weitere Informationen

    Die übergeordnete Steuerung wählt die Sicherheitsfunktion STO regelmäßig an und wertet die Rückmeldung des Umrichters aus. Wir empfehlen Ihnen, in der übergeordneten Steuerung eine Zeitüberwachung zu realisieren, die bei überfälligem Teststopp eine Warnung meldet. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 159 Funktionsbeschreibung Sicherheitsschaltgerät SIRIUS 3SK1 Bild 4-24 Anschluss 3SK1 innerhalb eines Schaltschranks für FSA … FSG Mit einem Sicherheitsschaltgerät SIRIUS 3SK1 und dem Umrichter FSA … FSG erreichen Sie SIL 2/PL d. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 160 Sicherheitsschaltgerät SIRIUS 3SK2 Die Verdrahtungsbeispiele sind mit Sicherheitsschaltgeräten mit Relais–Freigabekreisen realisiert. Eine Realisierung über Sicherheitsschaltgeräte mit Halbleiter–Freigabekreisen ist ebenfalls möglich. Bild 4-26 Anschluss 3SK2 innerhalb eines Schaltschranks für FSA … FSG Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 161 Zur Ansteuerung der fehlersicheren Digitaleingänge im Umrichter dürfen Sie folgende Ausgänge nutzen: ● Die fehlersicheren Digitalausgänge in den Zentralmodulen des Modularen Sicherheitssystems 3RK3 ● Die fehlersicheren Digitalausgänge im Erweiterungsmodul EM 2/4F-DI 2F-DO ● Die fehlersicheren Digitalausgänge im Erweiterungsmodul EM 4F-DO Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 162 ≥ 30 ms Bei einer abweichenden Rückmeldung muss das Modulare Sicherheitssys‐ tem die Funktion STO anwählen und einen Fehler melden. ≥ 20 ms Bild 4-30 Dynamische Überwachung der STO-Rückmeldung für FSA … FSG Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 163 Für den Umrichter FSH und FSJ ist beim Start eine statische Überwachung der STO- Rückmeldung ausreichend. SIMATIC Peripheriebaugruppen Bild 4-32 Anschluss der SIMATIC S7-1500 innerhalb eines Schaltschranks für FSA … FSG Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 164 Für den Umrichter FSH und FSJ ist bei der STO-Anwahl eine statische Überwachung der STO- Rückmeldung ausreichend. Weitere Informationen Weitere Informationen finden Sie im Internet: Sicherheitsschaltgeräte SIRIUS 3SK1 (https:// support.industry.siemens.com/cs/ww/de/ps/16381/man) Sicherheitsrelais SIRIUS 3SK2 (https://support.industry.siemens.com/cs/ww/de/view/ 109444336) Gerätehandbuch Modulares Sicherheitssystem SIRIUS 3RK3 (https:// support.industry.siemens.com/cs/ww/de/view/26493228) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 165: Klemmenleiste Verdrahten

    ● Prüfen Sie die Bedingungen der Digitaleingänge und Digitalausgänge in Bezug auf die Ströme im Aus-Zustand. Beschalten Sie gegebenenfalls die Digitaleingänge mit geeignet dimensionierten, externen Widerständen gegen das Bezugspotenzial der Digitaleingänge. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 166: Klemmenleiste Emv-Gerecht Verdrahten

    Montageplatte des Schaltschranks oder mit der Schirmauflage des Umrichters verbinden. Weitere Informationen zur EMV-gerechten Verdrahtung finden Sie im Internet: EMV-Aufbaurichtlinie (http://support.automation.siemens.com/WW/view/de/ 60612658) ● Verwenden Sie das Schirmanschlussblech der Control Unit als Zugentlastung. Montage der Schirmanschlusssätze (Seite 80) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 167: Feldbus

    Schnittstellen auf der Unterseite der Control Unit 4.2.11 An PROFINET und Ethernet anbinden 4.2.11.1 Kommunikation über PROFINET IO und Ethernet Sie können den Umrichter entweder in ein PROFINET-Netzwerk integrieren oder mit dem Umrichter über Ethernet kommunizieren. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 168: Der Umrichter Im Profinet Io-Betrieb

    ● Gerätetausch ohne Wechselmedium: Der getauschte Umrichter erhält den Gerätenamen vom IO-Controller, nicht von seiner Speicherkarte oder vom Programmiergerät. ● Shared Device bei Umrichtern, die PROFIsafe unterstützen. Der Umrichter als Ethernet-Teilnehmer Bild 4-36 Der Umrichter als Ethernet-Teilnehmer Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 169: Verwendete Protokolle

    Mit PTC wird die für den IRT-Betrieb erforderliche Sendetakt-Syn‐ Ethertype 0x8892 Transparent chronisation und Zeitsynchronisation zwischen RJ45 Ports realisiert. (PROFINET) Clock Protocol PTCP verwendet die spezielle Mulitcast-MACAdresse: xx-xx-xx-01-0E-CF, xx-xx-xx = Organizationally Unique Identifier Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 170 Ist in der Werkseinstellung aktiviert und wird immer benötigt Reserved 49152 ... (4) TCP Dynamischer Port-Bereich, der für den aktiven Verbindungsendpunkt 65535 verwendet wird, wenn die Applikation die lokale Portnummer nicht (4) UDP bestimmt. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 171: Profinet-Leitung Am Umrichter Anschließen

    Telegramm Stellen Sie im Umrichter das gleiche Telegramm ein wie im IO-Controller. Verschalten Sie im Steuerungsprogramm des IO-Controllers dasTelegramms mit den Signalen Ihrer Wahl. Antriebssteuerung über PROFINET oder PROFIBUS (Seite 251) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 172: Anwendungsbeispiele

    – Ohne Internetzugang: Stecken Sie eine Speicherkarte in den Umrichter. Setzen p0804 = 12. Der Umrichter schreibt die GSDML als gepackte Datei (*.zip) ins Verzeichnis /SIEMENS/ SINAMICS/DATA/CFG auf die Speicherkarte. 2. Entpacken Sie die GSDML-Datei auf Ihrem Rechner. 3. Importieren Sie die GSDML in das Engineering-System der Steuerung.

  • Seite 173: Was Brauchen Sie Für Die Kommunikation Über Ethernet/Ip

    An Modbus RTU, USS oder BACnet MS/TP anbinden Funktionsbeschreibung Bild 4-37 Anbindung über RS485 mit dem Feldbus Die RS485-Anschlüsse des Umrichters sind kurzschlussfest und potenzialfrei. Für den ersten und den letzten Teilnehmer müssen Sie den Busabschluss-Widerstand zuschalten. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 174: Anschluss An Profibus

    Die PROFIBUS DP-Schnittstelle bietet folgende Funktionen: ● Zyklische Kommunikation ● Azyklische Kommunikation ● Diagnosealarme Grundlegende Informationen zu PROFIBUS DP finden Sie im Internet: ● PNO (http://www.profibus.com/downloads/installation-guide/) ● Informationen zu PROFIBUS DP (http://www.automation.siemens.com/net/html_00/ support/printkatalog.htm) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 175: Profibus-Leitung Am Umrichter Anschließen

    Stellen Sie im Umrichter das gleiche Telegramm ein wie im PROFIBUS-Master. Verschalten Sie im Steuerungsprogramm des PROFIBUS-Master dasTelegramms mit den Signalen Ihrer Wahl. Antriebssteuerung über PROFINET oder PROFIBUS (Seite 251) Anwendungsbeispiele Anwendungsbeispiele zur PROFIBUS-Kommunikation finden Sie im Internet: Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 176: Gsd Installieren

    – Ohne Internetzugang: Stecken Sie eine Speicherkarte in den Umrichter. Setzen Sie p0804 = 12. Der Umrichter schreibt die GSD als gepackte Datei (*.zip) ins Verzeichnis /SIEMENS/ SINAMICS/DATA/CFG auf die Speicherkarte. 2. Entpacken Sie die GSD-Datei auf Ihrem Rechner. 3. Importieren Sie die GSD in das Engineering-System der Steuerung.

  • Seite 177: Inbetriebnehmen

    5. Prüfen Sie, ob weitere Umrichter‐ funktionen für die Anwendung er‐ forderlich sind. (Seite 178) 6. Passen Sie den Antrieb bei Be‐ darf an (Seite 223) 7. Sichern Sie Ihre Einstellungen (Seite 207) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 178: Tools

    ● Installieren Sie den Umrichter in einem abschließbaren Schaltschrank und schließen Sie den Schaltschrank nach der Inbetriebnahme ab. Einhaltung der Datenschutz-Grundverordnung Siemens beachtet die Grundsätze des Datenschutzes, insbesondere die Gebote der Datenminimierung (privacy by design). Für dieses Produkt bedeutet das: Das Produkt verarbeitet oder speichert keine personenbezogenen Daten, lediglich technische Funktionsdaten (z.
  • Seite 179 Inbetriebnehmen 5.2 Tools (z. B. Festplatte) und stellt so einen Personenbezug her, hat er die Einhaltung der datenschutzrechtlichen Vorgaben selbst sicherzustellen. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 180: Inbetriebnahme Vorbereiten

    - Nordamerika NEMA: 60 Hz [hp] oder 60 Hz [kW] ● Wie ist der Motor angeschlossen? Achten Sie auf den Anschluss des Motors (Sternschaltung [Y] oder Dreieckschaltung [Δ]). Notieren Sie die zum Anschluss passenden Motordaten. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 181: Daten Für Einen Synchron-Reluktanzmotor

    - Nordamerika NEMA: 60 Hz [hp] oder 60 Hz [kW] ● Wie ist der Motor angeschlossen? Achten Sie auf den Anschluss des Motors (Sternschaltung [Y] oder Dreieckschaltung [Δ]). Notieren Sie die zum Anschluss passenden Motordaten. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 182: Zwischenkreiskondensatoren Formieren

    Vorgehensweise für FSA … FSG Sie formieren die Zwischenkreiskondensatoren, indem Sie den Umrichter für eine festgelegte Zeit mit einer Netzspannung ≤ 100 % der Bemessungsspannung versorgen. Bild 5-3 Formieren der Zwischenkreiskondensatoren Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 183 5. Der Umrichter setzt p3380 = 0. 6. Setzen Sie p0010 = 0. Sie haben den Zwischenkreis formiert. ❒ Parameter Parameter Beschreibung Werkseinstellung p0010 Antrieb Inbetriebnahme Parameterfilter p3380 Formierung Aktivierung/Dauer r3381 Formierung Restzeit r3382 Formierung Zustandswort Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 184: Werkseinstellung Des Umrichters

    Digitaleingang DI 4 umschalten. Der Motor wird entweder über den Feldbus ein- und ausgeschaltet oder über Digitaleingänge im Tippbetrieb verfahren. Bei einem Steuerbefehl am jeweiligen Digitaleingang dreht der Motor mit ±150 1/min. Es gelten die gleichen Hoch- und Rücklaufzeiten wie oben beschrieben. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 185: Minimal- Und Maximaldrehzahl

    In einfachen Anwendungen können Sie versuchen, den Antrieb mit einer Bemessungsleistung < 18,5 kW ohne weitere Inbetriebnahme zu betreiben. Prüfen Sie, ob die Regelungsqualität des Antriebs ohne Inbetriebnahme ausreichend für die Anforderungen der Anwendung ist. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 186: Schnellinbetriebnahme Mit Dem Operator Panel Bop-2

    3. Drücken Sie das Operator Panel BOP-2 auf den Umrichter, bis die Verriegelung hörbar einrastet. Sie haben das BOP-2 auf den Umrichter gesteckt. ❒ Wenn Sie den Umrichter mit Spannung versorgen, ist das Operator Panel BOP-2 betriebsbereit. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 187: Übersicht Der Schnellinbetriebnahme

    Inbetriebnehmen 5.4 Schnellinbetriebnahme mit dem Operator Panel BOP-2 5.4.2 Übersicht der Schnellinbetriebnahme Bild 5-6 Schnellinbetriebnahme mit dem Operator Panel BOP-2 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 188: Schnellinbetriebnahme Starten Und Applikationsklasse Wählen

    Expert (Seite 192) Je nach Power Module überspringt der Umrichter die Wahl der Applikationsklasse. Wenn das BOP-2 den Schritt DRV APPL nicht anzeigt, setzen Sie die Inbetriebnahme wie unter "Expert" beschrieben fort. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 189: Applikationsklasse Wählen

    Frame Size D … Frame Size J – Vereinfachte Inbetriebnahme durch vorbe‐ legte Motordaten – Reduzierte Parametermenge ● Standard Drive Control ist voreingestellt für Um‐ richter in Frame Size A … Frame Size C Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 190: Standard Drive Control

    (EUR/USA, P100 = KW 50HZ). Bemessungsspannung des Motors Bemessungsstrom des Motors Bemessungsleistung des Motors Bemessungsfrequenz des Motors Bemessungsdrehzahl des Motors Motorkühlung des Motors: ● SELF: Selbstkühlung ● FORCED: Fremdkühlung Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 191 ● ST RT OP: Einstellung wie STIL ROT. Nach der Motordatenidentifikation beschleunigt der Motor auf den aktuell vorliegenden Sollwert. ● STILL OP: Einstellung wie STILL. Nach der Motordatenidentifikation beschleunigt der Motor auf den aktuell vorliegenden Sollwert. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 192: Dynamic Drive Control

    87-Hz-Betrieb des Motors. Das BOP-2 zeigt diesen Schritt nur an, wenn Sie IEC als Motornorm gewählt haben (EUR/USA, P100 = KW 50HZ). Bemessungsspannung des Motors Bemessungsstrom des Motors Bemessungsleistung des Motors Bemessungsfrequenz des Motors Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 193 Nach der Motordatenidentifikation schaltet der Umrichter den Motor aus. Wählen Sie diese Einstellung, wenn der Motor nicht frei drehen kann. ● ROT: Motordaten bei drehendem Motor messen. Nach der Motordatenidentifikation schaltet der Umrichter den Motor aus. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 194: Expert

    Der Umrichter belegt die folgenden Motordaten entsprechend dem Motorcode vor. Wenn Sie den Motorcode nicht kennen, müssen Sie Motorcode = 0 einstellen und die Motordaten ab p0304 vom Typenschild eingeben. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 195 ● V LOAD: Anwendungen mit hohem Losbrechmoment Wählen Sie die Regelungsart: ● VF LIN: U/f-Steuerung mit linearer Kennlinie ● VF LIN F: Fluss-Stromregelung (FCC) ● VF QUAD: U/f-Steuerung mit quadratischer Kennlinie ● SPD N EN: Geberlose Vektorregelung Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 196 Drehzahlregelung Inbetriebnahme ● Im Gegensatz zur geberlosen Vektorregelung ist kein Drehzahlregler einzustellen Wählen Sie die Voreinstellung für die Schnittstellen des Umrichters, die zu Ihrer Anwendung passt. Werkseinstellung der Schnittstellen (Seite 118) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 197 Nach der Motordatenidentifikation beschleunigt der Motor auf den aktuell vorliegenden Sollwert. Schließen Sie die Schnellinbetriebnahme ab: Stellen Sie die Anzeige mit einer Pfeil-Taste um: nO → YES Drücken Sie die OK-Taste. Sie haben die Schnellinbetriebnahme abgeschlossen. ❒ Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 198: Motordaten Identifizieren Und Regelung Optimieren

    Schalten Sie den Motor ein. Während der Motordatenidentifikation blinkt "MOT-ID" auf dem BOP‑2. Wenn der Umrichter erneut die Warnung A07991 meldet, wartet der Umrichter auf einen neuen EIN-Befehl zum Start der drehenden Messung. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 199 Motor aus oder beschleunigt auf den aktuell vorliegenden Sollwert. Falls erforderlich, schalten Sie den Motor aus. Sperren Sie die Bedienhoheit über das Operator Panel. Sie haben die Motordatenidentifikation abgeschlossen. ❒ Mit der erfolgreichen Motordatenidentifikation ist die Schnellinbetriebnahme abgeschlossen. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 200: Rücksetzen Auf Werkseinstellung

    1. Wählen Sie "Rücksetzen auf Werkseinstellung" 2. Starten Sie das Rücksetzen. 3. Warten Sie, bis der Umrichter auf Werkseinstellung zurückgesetzt ist. Sie haben die Einstellungen des Umrichters auf Werkseinstellung zurückgesetzt. ❒ Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 201: Serieninbetriebnahme

    2. Sichern Sie die Einstellungen des ersten Umrichters auf einem externen Speichermedium. Upload der Umrichtereinstellungen (Seite 207) 3. Übertragen Sie die Einstellungen des ersten Umrichters über das Speichermedium auf einen weiteren Umrichter. Download der Umrichtereinstellungen (Seite 1128) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 202: Mit Dem Operator Panel Bop-2 Umgehen

    5.7 Mit dem Operator Panel BOP-2 umgehen Mit dem Operator Panel BOP-2 umgehen Überblick Statusanzeige nach dem Einschalten der Versorgungsspannung des Umrichters Bild 5-13 Menü des BOP-2 Bild 5-14 Weitere Symbole des BOP-2 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 203: Den Motor Einschalten Und Ausschalten

    1. Geben Sie die Bedienhoheit über das Operator Panel frei. 2. Schalten Sie den Motor ein. 3. Schalten Sie den Motor aus. 4. Sperren Sie die Bedienhoheit über das Operator Panel. Sie haben den Motor eingeschaltet und wieder ausgeschaltet. ❒ Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 204: Parameterwerte Ändern

    3. Wenn die Parameternummer blinkt, dann wählen Sie die gewünschte Parameternummer. 4. Wenn der Parameterwert blinkt, dann ändern Sie den Parameterwert. Sie haben einen Parameterwert geändert. ❒ Weitere Informationen Der Umrichter speichert jede Änderung sofort netzausfallsicher. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 205: Indizierte Parameter Ändern

    Die Nummer eines indizierten Parameters blinkt in der Anzeige des BOP-2. Funktionsbeschreibung Vorgehensweise 1. Stellen Sie den Parameterindex ein. 2. Stellen Sie den Parameterwert für den gewählten Index ein. Sie haben einen indizierten Parameter geändert. ❒ Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 206: Parameternummer Direkt Eingeben

    2. Ändern Sie die Parameternummer Ziffer für Ziffer. Mit der OK-Taste springt das BOP‑2 zur nächsten Ziffer. 3. Wenn Sie alle Ziffern der Parameternummer eingestellt haben, drücken Sie die OK-Taste. Sie haben die Parameternummer direkt eingestellt. ❒ Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 207: Parameterwert Direkt Eingeben

    Funktionsbeschreibung Vorgehensweise 1. Drücken Sie die OK-Taste so lange, bis die erste Ziffer des Parameterwerts blinkt. 2. Ändern Sie den Parameterwert Ziffer für Ziffer. Sie haben den Parameterwert direkt eingestellt. ❒ Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 208: Warum Lässt Sich Ein Parameterwert Nicht Ändern

    Schnellinbetriebnah‐ me einstellbar Ein Parameter ist nur bei ausgeschaltetem Motor einstellbar Weitere Infomationen In der Parameterliste finden Sie zu jedem Parameter die Information, in welchem Betriebszustand Sie den Parameter ändern dürfen. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 209: Upload Der Umrichtereinstellungen

    Speichermedium außerhalb des Umrichters zu übertragen. Ohne Upload können Ihre Einstellungen bei einem Defekt des Umrichters verloren gehen. Es gibt folgende Speichermedien: ● Speicherkarte ● Operator Panel BOP-2 ● Operator Panel IOP-2 ● SINAMICS G120 Smart Access Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 210: Upload Auf Die Speicherkarte

    Wir empfehlen Ihnen, die Speicherkarte vor dem Einschalten des Umrichters zu stecken. Der Umrichter sichert seine Einstellungen automatisch auf der gesteckten Speicherkarte und hält die Speicherkarte immer aktuell. Voraussetzung Die Spannungsversorgung des Umrichters ist ausgeschaltet. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 211: Manueller Upload Mit Bop-2

    Wenn Sie die Speicherkarte in den Umrichter stecken, der bereits mit Spannung versorgt wird, müssen Sie den Upload manuell mit einem Inbetriebnahme-Tool starten. Voraussetzung Die Spannungsversorgung des Umrichters ist eingeschaltet. Im Umrichter steckt eine Speicherkarte. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 212 Einstellungen sichern. 3. Starten Sie den Upload. 4. Warten Sie, bis der Umrichter die Einstellungen auf der Speicherkarte gesichert hat. Sie haben die Einstellungen des Umrichters auf der Speicherkarte gesichert. ❒ Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 213: Meldung Für Nicht Gesteckte Speicherkarte

    2. Setzen Sie p2119[x] = 3 Die Meldung A01101 für eine nicht gesteckte Speicherkarte ist deaktiviert. ❒ Parameter Parameter Erläuterung Werkseinstellung p2118[0…19] Meldungstyp ändern Meldungsnummer p2119[0…19] Meldungstyp ändern Typ r9401 Speicherkarte sicher entfernen Status Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 214: Speicherkarte Mit Dem Bop-2 Sicher Entfernen

    Sie nochmals p9400 = 2. – Der Umrichter setzt p9400 = 3: Entfernen Sie die Speicherkarte. 4. Nach dem Entfernen der Speicherkarte setzt der Umrichter p9400 = 0. Sie haben die Speicherkarte sicher entfernt. ❒ Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 215: Upload Auf Das Bop-2

    1. Wählen Sie den Upload auf das Operator Panel. 2. Starten Sie den Upload. 3. Warten Sie, bis der Upload beendet ist. Der Upload vom Umrichter auf das BOP-2 ist beendet. ❒ Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 216: Weitere Möglichkeiten Zum Upload

    Neben der Standard-Einstellung besitzt der Umrichter einen internen Speicher für die Sicherung dreier weiterer Einstellungen. Auf der Speicherkarte können Sie neben der Standard-Einstellung des Umrichters 99 weitere Einstellungen sichern. Weitere Informationen finden Sie im Internet: Speichermöglichkeiten (http://support.automation.siemens.com/WW/view/de/43512514) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 217: Umrichtereinstellungen Schützen

    Antriebsgerät Reset / Antr_gerät Reset p2111 Warnungen Zähler / Warnungen Zähler p3950 Serviceparameter / Servicepar p3981 Störungen quittieren Antriebsobjekt / Störungen quit DO p3985 Steuerungshoheit Modus Anwahl / PcCtrl Modus Anw p7761 Schreibschutz / Schreibschutz Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 218 Über Multimaster-Feldbussysteme, z. B. BACnet oder Modbus RTU, sind Parameter trotz aktivem Schreibschutz änderbar. Damit der Schreibschutz auch bei Zugriff über diese Feldbusse wirksam ist, müssen Sie zusätzlich p7762 = 1 setzen. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 219: Know-How-Schutz

    Endanwender ändern darf. – Einige Einstellparameter sind bei aktivem Know-how-Schutz lesbar, aber nicht änderbar. ● Die Werte der Beobachtungsparameter r … bleiben sichtbar. ● Die Einstellparameter sind mit keinem Inbetriebnahme-Werkzeug änderbar. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 220 Antrieb Inbetriebnahme Parameterfilter / Antr IBN Par_filt p0124[0...n] CU Erkennung über LED / CU Erkennung LED p0791[0...1] CO: Feldbus Analogausgänge / Feldbus AO p0970 Antrieb Parameter zurücksetzen / Antr Par Reset Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 221 BI: Steuerungshoheit sperren / PcCtrl sperren p0870 BI: Hauptschütz schließen / Hauptsch schließen p0922 PROFIdrive PZD Telegrammauswahl / PZD Telegr_ausw p1080[0...n] Minimaldrehzahl / n_min p1082[0...n] Maximaldrehzahl / n_max p1520[0...n] CO: Drehmomentgrenze oben / M_max oben Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 222: Ausnahmeliste Für Den Know-How-Schutz Erweitern

    Sie Ihre Projektierung im Umrichter und Sie müssen den Umrichter neu in Betrieb nehmen. Parameter Parameter Beschreibung Werkseinstellung p7763 KHP OEM-Ausnahmeliste Anzahl Indizes für p7764 p7764[0…p7763] KHP OEM-Ausnahmeliste [0] 7766 p7766 ist das Passwort für den Know-how-Schutz [1...499] 0 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 223: Know-How-Schutz Aktivieren Und Deaktivieren

    KHP Control Unit Soll-Seriennummer r7760 Schreibschutz/Know-how-Schutz Status p7765 KHP Konfiguration 0000 bin p7766[0...29] KHP Passwort Eingabe p7767[0...29] KHP Passwort neu p7768[0...29] KHP Passwort Bestätigung p7769[0...20] KHP Speicherkarte Soll-Seriennummer r7843[0...20] Speicherkarte Seriennummer Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 224: Weitere Informationen

    Speicherkarte. Um den Know-how-Schutz zu gewährleisten, empfehlen wir Ihnen, nach der Aktivierung des Know-how-Schutzes eine neue leere Speicherkarte zu stecken. Bei bereits beschriebenen Speicherkarten können früher gesicherte unverschlüsselte Daten rekonstruiert werden. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 225: Erweiterte Inbetriebnahme

    Der Umrichter kann zwischen unterschiedlichen Einstellungen der Antriebssteuerung umschalten. Antriebssteuerung umschalten (Befehlsdatensatz) (Seite 336) Sicherheitsfunktionen Die Sicherheitsfunktionen erfüllen erhöhte Anforderungen an die funktionale Sicherheit des Antriebs. Sicherheitsfunktion Safe Torque Off (STO) (Seite 341) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 226 Der Antrieb kann kurzzeitige Netzausfälle überbrücken oder bei drehendem Motor eingeschaltet werden. Verfügbarkeit des Antriebs (Seite 509) Energie sparen Der Umrichter optimiert des Wirkungsgradoptimierung des Norm-Asynchronmotors oder trennt das Power Modulebei Bedarf vom Netz. Energie sparen (Seite 520) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 227: Kurzbeschreibung Der Parameter

    Die Parameter-Kurzbeschreibung zeigt die wichtigsten Informationen aller Parameter, die einer bestimmten Umrichterfunktion zugeordnet sind. Wenn die Anzahl der Parameterindizes von Datensätzen abhängt, dann ist der Parameterindex in abgekürzter Form dargestellt. Bild 8-1 Parameter-Kurzbeschreibung Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 228: Antriebssteuerung

    Funktionen Um auf externe Befehle reagieren zu können, müssen Sie die Befehls-Schnittstelle passend zu Ihrer Anwendung einstellen. Werkzeuge Um die Einstellungen der Funktion zu ändern, müssen Sie eines der Inbetriebnahme-Tools verwenden. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 229 Der Umrichter wartet auf "Betrieb freige‐ Der Motor ist noch eingeschaltet. Der Um‐ ben". In der Werkseinstellung des Umrich‐ richter bremst den Motor mit der AUS3- ters ist der Befehl "Betrieb freigeben" im‐ Rücklaufzeit. mer aktiv. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 230 ● Der Drehzahlsollwert unterschreitet die Schwelle in p1226 und die danach gestar‐ tete Zeit p1227 ist abgelaufen. AUS2 Der Umrichter schaltet den Motor sofort aus, ohne ihn vorher zu bremsen. Betrieb sper‐ Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 231 Erweiterte Inbetriebnahme 8.3 Antriebssteuerung Funktionsplan Bild 8-4 FP 2610 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 232: Auswahl Der Ein/Aus-Funktionen

    ● Bei Umrichtern mit PROFINET/PROFIBUS-Schnittstelle ist die EIN/AUS2-Funktion standardmäßig deaktiviert (p29650 = -1). Nach der Aktivierung von EIN/AUS2 über den Parameter p29650 müssen Befehl und Befehlsquelle Ihren Anforderungen entsprechend konfiguriert werden. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 233: Voreinstellung Der Klemmenleisten Anpassen

    ● Konnektoren CI und CO sind Parameter zum Verschalten von Analogsignalen. In den folgenden Kapiteln ist beschrieben, wie Sie die Funktion einzelner Ein- und Ausgänge des Umrichters mit Hilfe der Binektoren und Konnektoren anpassen. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 234 Erweiterte Inbetriebnahme 8.3 Antriebssteuerung mit I/O Extension Module Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 235: Digitaleingänge

    Umrichter p1020[C] BI: Drehzahlfestsollwert-Auswahl Bit 0 p1021[C] BI: Drehzahlfestsollwert-Auswahl Bit 1 p1022[C] BI: Drehzahlfestsollwert-Auswahl Bit 2 p1023[C] BI: Drehzahlfestsollwert-Auswahl Bit 3 p1035[C] BI: Motorpotenziometer Sollwert höher abhängig vom Umrichter Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 236 BI: 1. Quittieren Störungen abhängig vom Umrichter p2106[C] BI: Externe Störung 1 p2112[C] BI: Externe Warnung 1 Weitere Binektoreingänge BI und weitere Informationen zu den Parametern finden Sie in der Parameterliste. Parameterliste (Seite 556) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 237 Erweiterte Inbetriebnahme 8.3 Antriebssteuerung Funktionsplan Bild 8-5 FP 2221 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 238: Analogeingang Als Digitaleingang

    Wenn der Schalter des Analogeingangs auf "Stromeingang" (I) steht, führt eine 10-V- oder 24- V-Spannungsquelle zu einem Überstrom am Analogeingang. Ein Überstrom zerstört den Analogeingang. ● Wenn Sie einen Analogeingang als Digitaleingang nutzen, müssen Sie den Schalter des Analogeingangs auf "Spannung" (U) stellen. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 239 Erweiterte Inbetriebnahme 8.3 Antriebssteuerung Funktionsplan Bild 8-6 FP 2256 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 240: Digitalausgänge

    Binektorausgänge sind in der Parameterliste mit "BO" gekennzeichnet. Beispiel Um Störmeldungen des Umrichters über den Digitalausgang DO 1 auszugeben, müssen Sie den DO1 mit den Störmeldungen verschalten. Setzen Sie p0731 = 52.3 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 241 BI: CU Signalquelle für Klemme DO 3 52.7 p0734 BI: CU Signalquelle für Klemme DO 4 p0735 BI: CU Signalquelle für Klemme DO 5 Weitere Informationen finden Sie in der Parameterliste. Parameterliste (Seite 556) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 242 Erweiterte Inbetriebnahme 8.3 Antriebssteuerung Funktionsplan Bild 8-7 FP 2244 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 243: Analogeingänge

    Temperatursensor LG-Ni1000 Temperatursensor Pt1000 Kein Sensor angeschlossen Temperatursensor DIN-Ni1000 (6180 ppm / K) AI 3 Temperatursensor LG-Ni1000 p0756[3] = 6 Temperatursensor Pt1000 Kein Sensor angeschlossen (Werkseinstellung) Temperatursensor DIN-Ni1000 (6180 ppm / K) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 244 Parameter Beschreibung Werkseinstellung p1070[C] CI: Hauptsollwert anhängig vom Umrichter p1075[C] CI: Zusatzsollwert p2253[C] CI: Technologieregler Sollwert 1 p2264[C] CI: Technologieregler Istwert Weitere Konnektoreingänge finden Sie in der Parameterliste. Parameterliste (Seite 556) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 245 Erweiterte Inbetriebnahme 8.3 Antriebssteuerung Funktionsplan Bild 8-8 FP 2251 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 246: Weitere Informationen

    Der Umrichter soll über den Analogeingang 0 ein Signal 6 mA … 12 mA in den Wertebereich ‑100 % … 100 % umwandeln. Beim Unterschreiten von 6 mA soll die Drahtbruchüberwachung des Umrichters ansprechen. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 247: Totzone Einstellen

    8.3.2.6 Totzone einstellen Funktionsbeschreibung Wenn der Motor bei frei gegebener Regelung trotz Drehzahlsollwert = 0 leicht in eine Richtung dreht, kann die Ursache eine elektromagnetische Einstreuung auf der Signalleitung sein. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 248 Analogeingangs leicht positiv oder negativ ist. Dadurch verhindert der Umrichter das Drehen des Motors bei Drehzahlsollwert = 0. Parameter Parameter Beschreibung Werkseinstellung p0764[0] Analogeingänge Totzone, AI 0 p0764[1] Analogeingänge Totzone, AI 1 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 249: Analogausgänge

    Analogausgang zugeordnet, z. B. gilt der Parameter p0771[0] für den Analogausgang 0. Beispiel Um den Ausgangsstrom des Umrichters über den Analogausgang 0 auszugeben, müssen Sie den AO 0 mit dem Signal für den Ausgangsstrom verschalten. Setzen Sie p0771 = 27. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 250 CO: Ausgangsspannung geglättet - Veff r0026 CO: Zwischenkreisspannung geglättet r0027 CO: Stromistwert Betrag geglättet - Aeff r0063 CO: Drehzahlistwert - 1/min Weitere Konnektorausgänge finden Sie in der Parameterliste. Parameterliste (Seite 556) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 251 Erweiterte Inbetriebnahme 8.3 Antriebssteuerung Funktionsplan Bild 8-9 FP 2261 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 252: Kennlinien Für Analogausgang Anpassen

    2. Setzen Sie p0777[0] = 0,0 (x1) 3. Setzen Sie p0778[0] = 6,0 (y1) 4. Setzen Sie p0779[0] = 100,0 (x2) 5. Setzen Sie p0780[0] = 12,0 (y2) Die Kennlinie zum Anwendungsbeispiel ist eingestellt. ❒ Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 253: Antriebssteuerung Über Profinet Oder Profibus

    Die PROFIBUS-Adresse ist eingestellt. ❒ 8.3.3.2 Empfangsdaten und Sendedaten Überblick Zyklischer Datenaustausch Der Umrichter empfängt zyklisch Daten von der übergeordneten Steuerung und sendet zyklisch Daten an die Steuerung zurück. Bild 8-10 Zyklischer Datenaustausch Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 254: Telegramme

    Telegrammnummer beschreibt dadurch den zyklischen Datenaustausch eindeutig. Die Telegramme sind für PROFIBUS und PROFINET identisch. 8.3.3.3 Telegramme Überblick Die Nutzdaten der verfügbaren Telegramme sind im Folgenden beschrieben. Drehzahlsollwert 16 Bit Drehzahlsollwert 16 Bit für VIK-Namur Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 255 Steuerwort MIST_GLATT Aktuelles geglättetes Drehmoment Zustandswort PIST_GLATT Aktuelle geglättete Wirkleistung NSOLL_A Drehzahlsollwert M_LIM Drehmomentgrenzwert NIST_A Drehzahlistwert FAULT_CODE Störcode NIST_A_GLATT Geglätteter Drehzahlistwert WARN_CODE Warncode IAIST_GLATT Geglätteter Stromistwert MELD_NAMUR Meldung nach VIK-NAMUR-Defini‐ tion Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 256 Steuerung über Feldbus, Umrichter übernimmt die Prozessdaten vom Feldbus. 1 = Richtungsumkehr Sollwert im Umrichter invertieren. p1113[0] = r2090.11 Nicht verwendet 1 = MOP höher Im Motorpotenziometer gespeicherten Sollwert p1035[0] = erhöhen. r2090.13 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 257 überschritten. r0056.13 / erreicht r1407.7 1 = Haltebrem‐ Signal zum Öffnen und Schließen einer Mo‐ p2080[12] = se offen torhaltebremse. r0899.12 0 = Warnung Übertemperatur Mo‐ p2080[13] = r2135.14 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 258 = r2093.15 lungen für unterschiedliche Be‐ dienungsschnittstellen (Befehls‐ datensätze). Wenn Sie vom Telegramm 350 auf ein anderes umschalten, setzt der Umrichter alle Verschaltungen p1020, … auf "0". Ausnahme: p2106 = 1. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 259 1 = Kommunikation zur überlagerten Steuerung gestört 1 = Fehler in einem sicheren Überwachungskanal 10 1 = Störung der umrichter-internen Kommunikation 11 1 = Störung Netz 15 1 = Sonstige Störung Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 260: Parameterkanal

    Das gewünschte Element des Parameters ist in IND (2. Wort) spezifiziert. Folgende Anforderungskennungen sind identisch: 1 ≡ 6, 2 ≡ 7 und 3 ≡ 8. Wir empfehlen Ihnen, die Kennungen 6, 7 und 8 zu verwenden. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 261 Unzulässiger Parameterwert (Der Parameter lässt nur bestimmte Werte zu) 6A hex Anforderung nicht enthalten / Aufgabe wird nicht unterstützt. (Die gültigen Anforderungs‐ kennungen finden Sie in der Tabelle "Anforderungskennungen Steuerung → Umrichter") Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 262 Bit 7 … 0 8-Bit-Wert 16-Bit-Wert 32-Bit-Wert Konnektor Bit 15 … 0 Bit 15 … 10 Bit 9 … 0 Nummer des Konnektors 3F hex Index oder Bitfeld- Nummer des Konnek‐ tors Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 263: Beispiele

    ● PKE, Bit 0 … 10 (PNU): = 348 hex (840 = 348 hex, kein Offset, da 840 < 1999) ● IND, Bit 8 … 15 (Subindex): = 1 hex (CDS1 = Index1) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 264 ● PWE2, Bit 10 … 15: = 3F hex (Drive Object - bei SINAMICS G120 immer 63 = 3f hex) ● PWE2, Bit 0 … 9: = 2 hex (Index des Parameters (DI 2 = 2)) Bild 8-14 Parameterkanal, um den Digitaleingang 2 mit EIN/AUS1 zu belegen Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 265: Telegramm Erweitern Oder Frei Verschalten

    Im Umrichter liegen die Sendedaten im Format "Wort" (p2051) und im Format "Doppelwort" (p2061) vor. Wenn Sie ein bestimmtes Telegramm einstellen oder das Telegramm ändern, verschaltet der Umrichter automatisch die Parameter p2051 und p2061 mit den passenden Signalen. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 266 Umrichter r2053[0…16] PROFIdrive Diagnose PZD senden Wort r2060[0…10] CO: PROFIdrive PZD empfangen Doppelwort p2061[0…15] CI: PROFIdrive PZD senden Doppelwort r2063[0…15] PROFIdrive Diagnose PZD senden Doppelwort p2079 PROFIdrive PZD Telegrammauswahl erweitert Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 267: Umrichterparameter Azyklisch Lesen Und Schreiben

    Der Umrichter unterstützt das Schreiben und Lesen von Parametern über die azyklische Kommunikation. 8.3.3.7 Parameter lesen und ändern über Datensatz 47 Hinweis Kursiv geschriebene Werte Kursiv geschriebene Werte in den folgenden Tabellen bedeuten, dass Sie diese Werte auftragsspezifisch anpassen müssen. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 268 Wert des 1. Index oder - bei negativer Antwort - Fehlerwert 1 Die Fehlerwerte finden Sie in der Tabelle am Ende dieses Abschnitts. … … Werte Parameter 2 … … … Werte Parameter m … Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 269 Byte n + 1 Header Referenz (identisch zu Änderungsauftrag) 02 hex (Änderungsauftrag erfolgreich) 01 hex (ID des Drive Objects, bei G120 im‐ Anzahl Parameter (identisch zu Änderungs‐ mer = 1) auftrag) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 270 16 hex Parameteradresse unzulässig (Unzulässiger oder nicht unterstützter Wert für Attribut, Anzahl Elemente, Para‐ meternummer oder Subindex oder eine Kombination davon) 17 hex Format unzulässig (Änderungsauftrag für unzulässiges oder nicht unterstütztes Format) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 271 "absoluten" Grenzen liegt, der aber unterhalb der aktuell gültigen unteren Grenze liegt) C9 hex Änderungsauftrag oberhalb aktuell gültiger Grenze (Beispiel: Ein Parameterwert ist zu groß für die Umrichterleis‐ tung) CC hex Änderungsauftrag nicht erlaubt (Ändern nicht erlaubt, da Zugriffsschlüssel nicht vorhanden) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 272: Antriebssteuerung Über Ethernet/Ip

    – p8925 = 2: Schnittstellen-Konfiguration speichern und aktivieren 2. Schalten Sie die Versorgungsspannung des Umrichters aus. 3. Warten Sie, bis alle LED auf dem Umrichter dunkel sind. 4. Schalten Sie die Versorgungsspannung des Umrichters wieder ein. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 273: Kommunikationseinstellungen

    Die Kommunikation stellen Sie über den Parameter p8980 ein. Sie haben folgende Möglichkeiten Kommunikation über das SINAMICS-Profil Das SINAMICS-Profil ist ein von Siemens definiertes Antriebsprofil für EtherNet/IP auf der Basis von PROFIdrive und ist werksseitig im Umrichter voreingestellt. Einstellung: p8980 = 0 Mit dem SINAMICS-Profil können Sie jedes der im Parameter p0922 aufgeführten...

  • Seite 274: Unterstützte Objekte

    ● Get Attribute all Instanz ● Get Attribute all ● Get Attribute single ● Get Attribute single ● Reset Tabelle 8-21 Class Attribute Dienst Name UINT16 Revision UINT16 Max Instance UINT16 Num of Instances Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 275 8 … 11 nicht verwendet 12 … 15 reserviert Assembly Object, Instance Number: 4 hex Unterstützte Dienste Klasse ● Get Attribute single Instanz ● Get Attribute single ● Set Attribute single Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 276 Tabelle 8-27 Instance Attribute Dienst Name Wert / Erläuterung UINT16 OpenReqs Zähler UINT16 OpenFormat Re‐ Zähler jects UINT16 OpenResource Zähler Rejects UINT16 OpenOther Re‐ Zähler jects UINT16 CloseReqs Zähler UINT16 CloseFormat Re‐ Zähler jects Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 277 Motor-Maximaldrehzahl get, set UINT16 Pole Count p0314 Wert von p0314*2 get, set UINT32 Torque Constant p0316 Motor-Drehmomentkonstante get, set UINT32 Inertia p0341 Motor-Trägheitsmoment get, set UINT16 Base Speed p0311 Motor-Bemessungsdrehzahl Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 278 STW.0 Betrieb, Rechtslauf get, set Bool Net Control intern 0: Local 1: Netzwerk UINT8 State 0: Vendor Specific 1: Startup 2: Not_Ready 3: Ready 4: Enabled 5: Stopping 6: Fault_Stop 7: Faulted Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 279 Net_reference intern 0: Lokal 1: Netzwerk UINT8 Drive_Mode p1300 Herstellerspezifisch, siehe folgende Tabelle Speed Actual Hauptistwert, siehe Drehzahleinheiten get, set Speed Ref Hauptsollwert, siehe Drehzahleinheiten Current Actual r0027 Stromistwert Betrag geglättet Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 280 2 U/f mit parabolischer Charakteristik 4 U/f mit linearer Charakteristik und ECO 7 U/f für parabolische Charakteristik und ECO 20 Drehzahlregelung (geberlos) Closed loop speed control Siemens Drive Object, Instance Number: 32C hex Unterstützte Dienste Klasse ● Get Attribute single Instanz ●...
  • Seite 281 Analogeingang 1 REAL Analog Input 2 r0752[1] Analogeingang 2 REAL Analog Output 1 r0774[0] Analogausgang 1 REAL Analog Output 2 r0774[1] Analogausgang 2 UINT16 Fault Code 1 r0947[0] Störnummer 1 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 282 REAL PID Feedback r2266 Technologieregler Istwert nach Filter REAL PID Output r2294 Technologieregler Ausgangssig‐ Siemens Motor Data Object, Instance Number: 32D hex Unterstützte Dienste Klasse ● Get Attribute single Instanz ● Get Attribute single ● Set Attribute single Tabelle 8-36 Class Attribute...

  • Seite 283: Get Attribute Single

    Werte UNIT32 Configuration Ca‐ Festwert: 94 hex pability 4 hex: DHCP unterstützt, 10 hex: Konfiguration einstellbar, 80 hex: ACD-fähig get, set UNIT32 Configuration 1 hex: gespeicherte Werte Control 3 hex: DHCP Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 284 Bit 2: Duplex Mode (0: halb duplex, 1 duplex Bit 3 … 5: automatische Zustandserkennung Bit 6: Reset erforderlich Bit 7: Lokaler Hardwarefehler (0 = ok) ARRAY Physical Address r8935 Ethernet MAC address Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 285 Struktur zu groß UINT32 MAC Receive Er‐ Senden schlägt fehl, aufgrund eines internen MAC- rors Sublayer Empfangsfehlers. get, set Struct of Interface Control UINT16 Control Bits UINT16 Forced Interface Speed String Interface_Label Interface-Label Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 286: Unterstützte Odva Ac/Dc Assemblies

    ● Data = 500.0 (Wert) Unterstützte ODVA AC/DC Assemblies Übersicht Nummer erforderlich/ Type Name optional 14 hex erforderlich senden Basic Speed Control Output 46 hex erforderlich empfangen Basic Speed Control Input Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 287: Generisches I/O-Modul Erzeugen

    Generisches I/O-Modul erzeugen Überblick Für bestimmte Steuerungen, oder wenn Sie das SINAMICS-Profil nutzen möchten, können Sie die von Siemens zur Verfügung gestellte EDS-Datei nicht verwenden. In diesen Fällen müssen Sie in der Steuerung ein generisches I/O-Modul für die zyklische Kommunikation erstellen. Funktionsbeschreibung Vorgehensweise 1.

  • Seite 288: Weitere Informationen

    Sie haben auch die Möglichkeit, den Umrichter z. B. über Proneta oder STEP7 in Ethernet zu integrieren. Anbei als Beispiel die Maske "Ethernet-Teilnehmer bearbeiten" aus Step7, über die Sie die erforderlichen Einstellungen vornehmen können. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 289: Antriebssteuerung Über Modbus Rtu

    2. Bestätigen Sie in den ersten Schritten der Schnellinbetriebnahme alle bereits eingestellten Werte. 3. Wählen Sie eine der folgenden Voreinstellungen: – 51: "Modbus RTU Steuerung" – 52: "Modbus RTU Steuerung lokal/fern" Überblick (Seite 119) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 290 Um den Motor über die übergeordnete Steuerung ein- und ausschalten zu können, müssen Sie die Befehle EIN/AUS1 und AUS2 manuell mit dem PROFIdrive-Steuerwort verschalten: ● Setzen Sie p0840[0] = r2090.0 ● Setzen Sie p0844[0] = r2090.1 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 291: Adresse Einstellen

    Parity an ihren Controller anpassen: ● p2031 = 0: No parity, 1 Stopp-Bit oder 2 Stopp-Bit ● p2031 = 1: Odd partiy, 1 Stopp-Bit ● p2031 = 2: Even parity, 1 Stopp-Bit Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 292: Analogausgänge Verschalten

    ● AO 1 soll den geglätteten Stromistwert anzeigen. Dazu müssen Sie p0771[1] = 27 (r0027 geglätteter Stromistwert) einstellen. In diesem Fall führt schreibender Zugriff über das Register 40524 auf p0791[1] zu einer Fehlermeldung in der Steuerung. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 293 Rücksetzen auf Werkseinstellung bei Modbus Wenn Sie Kommunikation über Modbus (p2030 = 2) eingestellt haben, werden bei Rücksetzen auf Werkseinstellung die Analogausgänge wieder auf p0771[0] = 791[0] und p0771[1] = 791[1] verschaltet. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 294: Modbus-Rtu-Telegramm

    Slave zu Slave ist nicht möglich. Der Umrichter arbeitet immer als Slave. Das folgende Bild zeigt den Aufbau eines Modbus-RTU-Telegramms. Bild 8-17 Modbus mit Delay Times Der Datenbereich des Telegramms ist entsprechend der Mapping-Tabellen aufgebaut. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 295: Baudraten Und Mapping-Tabellen

    Der Umrichter unterstützt die nachfolgend aufgeführten Register. Der Zugriff auf andere Register führt zu dem Fehler "Exception Code". Hinweis Schreib- und Lesezugriff auf Umrichterdaten R: lesen über FC03; W: schreiben über FC06; R/W: lesen über FC03 oder schreiben über FC06 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 296 Tabelle 8-44 Zuordnung der Modbus-Register zu den Prozessdaten Regis‐ Beschreibung Zugriff Skalie‐ Daten / Parameter rung 40100 Steuerwort Prozessdaten 1 40101 Hauptsollwert Prozessdaten 2 40110 Zustandswort Prozessdaten 1 40111 Hauptistwert Prozessdaten 2 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 297: Mapping-Tabellen - Umrichterdaten

    40340 Drehzahl-Sollwert -16250 … 16250 r0020 40341 Drehzahl-Istwert -16250 … 16250 r0022 40342 Ausgangsfrequenz - 327.68 … 327.67 r0024 40343 Ausgangsspannung 0 … 32767 r0025 40344 Zwischenkreisspannung 0 … 32767 r0026 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 298 40513 Nachstellzeit des Technologiereglers 0 … 60 p2285 40514 Zeitkonstante D-Anteil Technologiereg‐ 0 … 60 p2274 40515 Max-Begrenzung Technologieregler -200.0 … 200.0 p2291 40516 Min-Begrenzung Technologieregler -200.0 … 200.0 p2292 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 299 0 … 429496729.5 p29530[0] 40806 40807 Motor 2 Betriebsstunden 0 … 429496729.5 p29530[1] 40808 40809 Motor 3 Betriebsstunden 0 … 429496729.5 p29530[2] 40810 40811 Motor 4 Betriebsstunden 0 … 429496729.5 p29530[3] Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 300: Azyklische Kommunikation Über Modbus Rtu

    4 hex: Response not ready (Die Antwort ist noch nicht erfolgt) 5 hex: Internal Error (allgemeiner Systemfehler) Fehlerhafte Zugriffe auf Parameter über den Datensatz 47 werden in den Registern 40603 … 40722 protokolliert. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 301: Schreib- Und Lesezugriff Über Function Codes

    Register Startadresse "High" (Register 40110) 6D h Register Startadresse "Low" 00 h Anzahl der Register "High" (2 Register: 40110; 40111) 02 h Anzahl der Register "Low" xx h CRC "Low" xx h CRC "High" Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 302 06 h Funktionscode 00 h Register Startadresse "High" (Schreibregister 40100) 63 h Register Startadresse "Low" 55 h Register-Daten "High" 66 h Register-Daten "Low" xx h CRC "Low" xx h CRC "High" Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 303: Parameter Azyklisch Lesen Und Schreiben Über Fc 16

    Register 40605 enthält das Attribut, über das Sie steuern, ob Sie den Parameterwert oder die Attribute des Parameters auslesen. In Anzahl der Elemente geben Sie an, wie viele Indices gelesen werden. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 304 40604: DO-ID = 1, Anzahl Parameter = 1 0301 h 11,12 40605: Format, Anzahl der Elemente = 1 001F h 13,14 40606: Parameter-Wert = 1F h (31) xx h CRC "Low" xx h CRC "High" Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 305 06 h Funktionscode (schreiben) 0258 h Register Startadresse 0007 h Anzahl der zu schreibenden Register (40601 … 40610) 0010 h Anzahl der Register xx h CRC "Low" xx h CRC "High" Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 306: Ablauf Der Kommunikation

    Der Slave verarbeitet nur Aufträge und Telegramme, die direkt an ihn adressiert sind. Kommunikationsfehler Erkennt der Slave einen Kommunikationsfehler beim Empfang (Parity, CRC), so sendet er keine Antwort an den Master (dies kann zu "Sollwert-Timeout" führen). Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 307: Prozessdaten-Überwachungszeit (Sollwert-Timeout), P2040

    Passen Sie die Zeit (WE = 100ms) abhängig von der Anzahl der Slaves und der am Bus eingestellten Baudrate an. 8.3.5.11 Applikationsbeispiel Ein Applikationsbeispiel zu MODBUS RTU finden Sie im Internet: Kommunikation über die MODBUS Schnittstelle (https://support.industry.siemens.com/cs/ww/ de/view/35928944) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 308: Antriebssteuerung Über Uss

    Um den Motor über die übergeordnete Steuerung ein- und ausschalten zu können, müssen Sie die Befehle EIN/AUS1 und AUS2 manuell mit dem PROFIdrive-Steuerwort verschalten: ● Setzen Sie p0840[0] = r2090.0 ● Setzen Sie p0844[0] = r2090.1 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 309: Adresse Einstellen

    Telegramm-Überwachung (Seite 312) Ein ASCII-Zeichen (02 hex) zeigt den Beginn der Nachricht an. Die Telegrammlänge "LGE" berechnet sich wie folgt: LGE = Nutzdaten (n Byte) + ADR (1 Byte) + BCC (1 Byte) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 310: Nutzdaten Des Telegramms Festlegen

    Im Parameter p2023 legen Sie länge des Parameterkanals fest: ● p2023 = 0 Bei dieser Einstellung werden keine Parameterwerte übertragen. ● p2023 = 3 Diese Einstellung können Sie wählen, wenn Sie nur 16-Bit-Daten oder Alarmmeldungen lesen oder schreiben wollen. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 311: Uss-Prozessdatenkanal (Pzd)

    Die ersten zwei Wörter sind: ● Steuerwort 1 (STW1) und Hauptsollwert (HSW) ● Statuswort 1 (ZSW1) und Hauptistwert (HIW) Wenn p2022 größer oder gleich 4 ist empfängt der Umrichter das Zusatz-Steuerwort (STW2). Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 312 = r2090.11 Reserviert 1 = MOP höher Im Motorpotenziometer gespeicherten Sollwert erhö‐ p1035[0] = hen. r2090.13 1 = MOP tiefer Im Motorpotenziometer gespeicherten Sollwert verrin‐ p1036[0] = gern. r2090.14 Reserviert Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 313 1 = Motor dreht rechts Umrichter-interner Istwert > 0. p2080[14] = r2197.3 0 = Motor dreht links Umrichter-interner Istwert < 0. 0 = Warnung thermi‐ p2080[15] = sche Überlast Umrichter r2135.15 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 314: Telegramm-Überwachung

    Bild 8-22 Startverzögerung und Antwortverzögerung Tabelle 8-68 Startverzögerung Baudrate in bit/s Übertragungszeit pro Zeichen (= 11 bit) Min. Startverzögerung 9600 1,146 ms > 2,291 ms 19200 0,573 ms > 1,146 ms Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 315: Antwortverzögerung

    CO-Parameter) sein. Die Parameterinhalte werden rechtsbündig in das Wort mit der höchsten Nummer eingetragen. Nicht benötigte Wörter werden mit 0 belegt. Bit 11 im 1. Wort ist reserviert und immer mit 0 belegt. Das Bild zeigt einen Parameterkanal mit vier Worten Länge. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 316 Wir empfehlen Ihnen, die Kennungen 6, 7 und 8 zu verwenden. Tabelle 8-70 Antwortkennungen Umrichter → Steuerung Beschreibung keine Antwort Übertrage Parameterwert (Wort) Übertrage Parameterwert (Doppelwort) Übertrage beschreibendes Element Übertrage Parameterwert (Feld, Wort) Übertrage Parameterwert (Feld, Doppelwort) Übertrage Anzahl der Feldelemente Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 317 Know-how-Schutz aktiv, Zugriff gesperrt C8 hex Änderungsauftrag unterhalb aktuell gültiger Grenze (Änderungsauftrag auf einen Wert, der zwar innerhalb der "absoluten" Grenzen liegt, der aber unterhalb der aktuell gültigen unteren Grenze liegt) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 318: Beispiele

    ● PKE, Bit 12 … 15 (AK): = 6 (Anforderung Parameterwert (Feld)) ● PKE, Bit 0 … 10 (PNU): = 1841 (Parameternummer ohne Offset) Parameternummer = PNU + Offset (Seitenindex) (7841 = 1841 + 6000) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 319 30000 … 31999 30000 F0 hex 60000 … 61999 60000 74 hex Indizierte Parameter Bei indizierten Parametern müssen Sie den Index als Hex-Wert in den Subindex (IND Bit 7 … 0) schreiben. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 320 ● PKE, Bit 0 … 10 (PNU): = 4BA hex (1210 = 4BA hex, kein Offset, da 1210 < 1999) ● IND, Bit 8 … 15 (Seitenindex): = 0 hex (Offset 0 entspricht 0 hex) ● IND, Bit 0 … 7 (Subindex): = 0 hex (Parameter ist nicht indiziert) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 321: Antriebssteuerung Über Bacnet Ms/Tp

    Jeder BACnet-Device enthält genau ein BACnet Device Object. Ein NSAP (Network Service Access Point - bestehend aus Netzwerknummer und MAC-Adresse; MAC: Medium Access Control) identifiziert eindeutig einen BACnet-Device. Diese Adresse ist BACnet-spezifisch und ist nicht mit der Ethernet MAC-Adresse zu verwechseln. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 322: Weitere Informationen

    Um den Motor über die übergeordnete Steuerung ein- und ausschalten zu können, müssen Sie die Befehle EIN/AUS1 und AUS2 manuell mit dem PROFIdrive-Steuerwort verschalten: ● Setzen Sie p0840[0] = r2090.0 ● Setzen Sie p0844[0] = r2090.1 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 323: Adresse Einstellen

    3. Warten Sie bis alle LED auf dem Umrichter dunkel sind. 4. Schalten Sie die Versorgungsspannung des Umrichters wieder ein. Nach dem Einschalten sind Ihre Einstellungen wirksam. Sie haben die Bus-Adresse eingestellt. ❒ Parameter Parameter Beschreibung Werkseinstellung p2021 Feldbus-SS Adresse Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 324: Parameter Zum Einstellen Der Kommunikation Über Bacnet

    Anzeige von Empfangsfehlern an der Feldbus-Schnittstelle Gerätename - Voreinstellung, Ändern, Werkseinstellung wiederherstellen Der Umrichter hat in BACnet einen Gerätenamen, der den Umrichter eindeutig identifiziert. Der Gerätename wird beim ersten Hochlauf vorbelegt. Er ist wie folgt aufgebaut: Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 325: Analogausgänge Verschalten, Werkseinstellung Wiederherstellen

    In diesem Fall führt schreibender Zugriff über das Objekt ANALOG OUTPUT 1 zu einer Fehlermeldung in der Steuerung. Rücksetzen auf Werkseinstellung bei BACnet Bei Rücksetzen auf Werkseinstellung verschaltet der Umrichter seine Analogausgänge wieder mit dem Feldbus. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 326: Unterstützte Dienste Und Objekte

    ● Analog Output AO… ● Analog Value AV… ● Binary Value BV… ● Multi-State Input MSI… Hinweis SubscribeCOV-Dienste sind nicht remanent; d. h., der Master muss beim Neustart des Umrichters die SubscribeCOV-Dienste erneut initiieren. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 327: Objekttypen In Bacnet

    BO… lue BV… put AI… Output lue AV… Input String va‐ AO… MSI… lues Object_Identifier Object_Name Object_Type Present_Value Description Status_Flags Event_State Out_Of_Service Units Priority_Array Relinquish_De‐ fault Polarity Active_Text Inactive_Text COV_Increment Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 328 Steuert DO 3 (Relais 4) ON/OFF ON/OFF p0733 DO4 CMD Steuert DO 4 (Relais 5) ON/OFF ON/OFF p0734 DO5 CMD Steuert DO 5 (Relais 6) ON/OFF ON/OFF p0735 C: Commandable (ausführbar) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 329 ON / OFF r2032[10] RIDE ACT BACnet Override-Steuerung über BV93 Die Betriebsart "Hand" des Operator Panels hat höhere Priorität als die BACnet Override-Steuerung. AT SET- Sollwert erreicht YES / NO r0052.8 POINT Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 330 Verriegelung für Bedien-Panel und LOCK/UNLO reserved Parameteränderungen BV93 CTL OVER‐ Umrichtersteuerung über BACnet ON / OFF r0054.10 RIDE CMD Override-Steuerung C: Commandable (ausführbar), R: Readable (lesbar), W: Writable (schreibbar) reserviert für zukünftige Funktionserweiterungen Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 331 MIN Speed Minimaldrehzahl 0.000 – 19500.000 p1080 AV31 MAX Speed Maximaldrehzahl 0.000 … 210000.00 p1082 AV32 ACCEL TIME Hochlaufzeit 0.00 … 999999.0 p1120 AV33 DECEL TIME Rücklaufzeit 0.00 … 999999.0 p1121 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 332 Technologieregler Nachstellzeit 0 … 1000 p11185 AV5206 OUTPUT MAX 1 Technologieregler 1 Maximalbe‐ - 200 … 200 p11191 grenzung AV5207 Technologieregler 1 Minimalbe‐ - 200 … 200 p11192 OUTPUT MIN 1 grenzung Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 333 Warnnummer 3 r2110[2] MSI11 WARNING_4 Warnnummer 4 r2110[3] MSI12 WARNING_5 Warnnummer 5 r2110[4] MSI13 WARNING_6 Warnnummer 6 r2110[5] MSI14 WARNING_7 Warnnummer 7 r2110[6] MSI15 WARNING_8 Warnnummer 8 r2110[7] R: Readable (lesbar) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 334: Azyklische Kommunikation (Allgemeiner Parameterzugriff) Über Bacnet

    Auftragskennung = 1 h 01 h DO-Id = 1 01 h Anzahl Parameter = 1 10 h Format 01 h Anzahl der Elemente = 1 001F h 9,10 Parameterwert 1F h = 31 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 335 4 h: Response not ready (Die Antwort ist noch nicht erfolgt) 5 h: Internal Error (allgemeiner Systemfehler) Fehlerhafte Zugriffe auf Parameter über den Datensatz 47 weden in den Objekten OSV0 und OSV1 protokolliert. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 336: Tippen

    Beim Tippen ist der gleiche Hochlaufgeber wirksam wie beim EIN/AUS1-Befehl. Beispiel Parameter Beschreibung p1055 = 722.0 Tippen Bit 0: Tippen 1 über den Digitaleingang 0 wählen p1056 = 722.1 Tippen Bit 1: Tippen 2 über den Digitaleingang 1 wählen Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 337 BI: Richtung negativ sperren abhängig vom Um‐ richter p1111[C] BI: Richtung positiv sperren p1113[C] BI: Sollwert Invertierung p1120[D] Hochlaufgeber Hochlaufzeit abhängig vom Um‐ richter p1121[D] Hochlaufgeber Rücklaufzeit abhängig vom Um‐ richter Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 338: Antriebssteuerung Umschalten (Befehlsdatensatz)

    2. Setzen Sie p0809[1] auf die Nummer des Befehlsdatensatzes, in den Sie die Einstellungen kopieren wollen. 3. Setzen Sie p0809[2] = 1 4. Der Umrichter setzt p0809[2] = 0. Sie haben die Einstellungen eines Befehlsdatensatzes in einen anderen Befehlsdatensatz kopiert. ❒ Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 339 Antrieb Inbetriebnahme Parameterfilter r0050 CO/BO: Befehlsdatensatz CDS wirksam p0170 Befehlsdatensätze (CDS) Anzahl p0809[0…2] Befehlsdatensatz CDS kopieren p0810 BI: Befehlsdatensatz-Anwahl CDS Bit 0 abhängig vom Um‐ richter p0811 BI: Befehlsdatensatz-Anwahl CDS Bit 1 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 340: Physikalische Einheiten Wählen

    Es gibt folgende Wahlmöglichkeiten für das Einheitensystem: ● p0505 = 1: Einheitensystem SI (Werkseinstellung) Drehmoment [Nm], Leistung [kW], Temperatur [°C oder K] ● p0505 = 2: Einheitensystem Bezogen/SI Darstellung in [%] Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 341: Bezugsgrößen

    In der Parameterliste finden Sie bei Parametern mit umstellbarer Einheit die folgenden Informationen: ● Einheitengruppe Bezeichnet die Gruppe, zu welcher der Parameter gehört ● Einheitenwahl Bezeichnet den Parameter, der die Einheit umstellt Beispiel: Einheitengruppe: 7_1, Einheitenwahl: p0505 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 342: Technologische Einheit Des Technologiereglers

    Einheit die Ein- und Ausgangsgrößen des Technologiereglers gerechnet werden, z. B. [bar], [m³/min] oder [kg/h]. Bezugsgröße p0596 legt die Bezugsgröße der technologischen Einheit für den Technologieregler fest. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 343: Sicherheitsfunktion "Safe Torque Off" (Sto)

    Der Umrichter mit aktiver Funktion STO unterbindet die Energiezufuhr zum Motor. Der Motor kann kein Drehmoment mehr an der Motorwelle erzeugen. Dadurch verhindert die Funktion STO den Anlauf einer elektrisch angetriebenen Maschinenkomponente. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 344 STO nicht das Nachlaufen von Maschinenkomponenten. Anwendungsbeispiel Lösungsmöglichkeit Beim Betätigen des NOT-HALT-Tas‐ ● NOT-HALT-Taster mit dem fehlersicheren Digitaleingang ters darf ein stillstehender Motor nicht des Umrichters verdrahten. ungewollt beschleunigen. ● STO über den fehlersicheren Digitaleingang anwählen. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 345: Weitere Informationen

    Für die Risikominderung ist es nicht erforderlich, die Spannung auszu‐ schalten. 8.3.11.2 Rückmeldung für Safe Torque Off einstellen Übersicht Der Umrichter meldet die Ansteuerung der Sicherheitsfunktion STO über zwei Digitalausgänge an die übergeordnete Steuerung. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 346 BI: CU Signalquelle für Klemme DO 1 52.7 r1838 CO/BO: Steuersatz Zustandswort 1 .03 1-Signal: Abschaltpfad STO_B ist inaktiv .04 1-Signal: Abschaltpfad STO_A ist inaktiv Weitere Informationen finden Sie in der Parameterliste. Parameter (Seite 553) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 347: Pumpensteuerung

    KMs) zum Umschalten der Pumpen zwischen Umrichterbetrieb und Netzbetrieb vorgesehen. Das Sanftschalten der Pumpen ist möglich, da alle Motoren mit Rampendrehzahlen anlaufen/ anhalten, um eine Beanspruchung der Rohre durch Druckstöße zu minimieren. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 348 Der Parameter p29520 dient zum Freischalten der Multi-Pumpensteuerung. Q/Q1 ... Q6 Niederspannungs-Leistungsschalter M1 … M6 Motoren Drucksensor. Verschalten Sie das Signal des Drucksensors mit dem Istwerteingang des Technolo‐ giereglers. Bild 8-30 Hauptstromkreis Bild 8-31 Externer Relaissteuerkreis Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 349 Drehzahlsollwert auf „ESM-Sollwertquelle“ um. ● Wenn bei Aktivierung des Energiesparmodus die Multi-Pumpensteuerung aktiv ist, funktioniert der Energiesparmodus nur, wenn nur ein Motor arbeitet und die Bedingungen für den Energiesparmodus erfüllt sind. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 350: Pumpe Zuschalten Und Ausschalten

    Pumpe gemäß der Reihenfolge M1 → M2 → M3 → M4 → M5 → M6 zu. ● p29522 = 1: Auswahl der nächsten Pumpe nach Betriebsstunden. Der Umrichter schaltet die Pumpe mit den wenigsten Absolutbetriebsstunden (p29530[0...5]) zu. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 351 Erweiterte Inbetriebnahme 8.4 Pumpensteuerung Bild 8-32 Pumpenzuschaltung Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 352: Pumpenausschaltung

    Umrichter zunächst diese Pumpe aus und wählt dann eine im Netzbetrieb laufende Pumpe aus, die er in den Umrichterbetrieb schaltet. – Wenn die Pumpe mit den meisten Absolut-Betriebsstunden am Netz betrieben wird, schaltet der Umrichter diese Pumpe direkt aus. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 353 Erweiterte Inbetriebnahme 8.4 Pumpensteuerung Bild 8-33 Pumpen-Ausschaltung basierend auf fester Reihenfolge (p29522 = 0) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 354 Motorenanzahl für Multi-Pumpensteuerung stimmt nicht Stellen Sie beim Konfigurieren der Multi-Pumpensteuerungsfunktion sicher, dass die in p29521 eingestellte Motorenanzahl mit der Anzahl der Digitalausgänge (definiert in r29529) übereinstimmt. Andernfalls werden Störung F52966 und Warnung A07929 erzeugt. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 355: Stoppmodus

    Umrichterbetrieb stoppt unter der Steuerung des Umrichters, nachdem die erste Pumpe im Netzbetrieb ausgeschaltet wurde. Der sequenzielle Stopp soll den Wasserschlageffekt in Rohren verringern, besonders in Systemen mit Pumpen hoher Leistung. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 356 Es ist daher wichtig, dass der Motor- Konfigurationsparameter p29521 während des Umrichterbetriebs nicht geändert wird. Andernfalls entspricht der Parameterwert möglicherweise nicht mehr der Zuordnung der angeschlossenen Motoren. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 357 Stoppmodus Parameter Nummer Bezeichnung Werkseinstellung p29533 Abschaltsequenz für die Multi-Pumpensteuerung p29537 Abschaltsperre für die Multi-Pumpensteuerung r29538 Drehzahlgeregelter Motor für die Multi-Pumpensteuerung Weitere Informationen zu den Parametern siehe Kapitel "Parameter (Seite 553)". Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 358: Pumpenumschaltung

    Beim Ausschalten einer Pumpe wird die Betriebszeit im Dauerbetrieb (p29547) der betreffenden Pumpe automatisch auf 0 gesetzt. Diese Funktion gleicht die Betriebszeiten der Pumpen einander an, verlängert die Lebensdauer des Systems und reduziert Ausfallzeiten. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 359 Pumpe den Schwellenwert (p29531) überschreitet, während die Pumpenumschaltung nicht möglich ist (r29529.18 = 1), erscheint Warnung A52962. Erhöhen Sie in diesem Fall p29531 oder setzen Sie p29547 zurück, um die Warnung zu löschen. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 360: Servicebetrieb

    ● Stellen Sie sicher, dass alle Pumpen über Niederspannungs-Leistungsschalter richtig an das Netz und den Umrichter angeschlossen sind. ● Nachdem eine Pumpe in den Servicebetrieb geschaltet wurde, stellen Sie sicher, dass der zugehörige Niederspannungs-Leistungsschalter geöffnet ist, bevor eine Störungsbehebung durchgeführt wird. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 361 Erweiterte Inbetriebnahme 8.4 Pumpensteuerung Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 362 Erweiterte Inbetriebnahme 8.4 Pumpensteuerung Bild 8-37 Servicebetrieb Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 363 BI: Motor-Reparatur bei Multi-Pumpensteuerung [0] p29542.0 [1] p29542.1 [2] p29542.2 [3] p29542.3 [4] p29542.4 [5] p29542.5 r29544 Index von Motor-Reparaturen bei Multi-Pumpensteuerung. Weitere Informationen zu den Parametern siehe Kapitel "Parameter (Seite 553)". Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 364: Frostschutz

    Wenn die Frostschutzfunktion gewünscht wird, müssen Sie sicherstellen, dass die Steuerung des Motors im Tippbetrieb / in Betriebsart Hand nicht von Operator Panels (BOP-2 oder IOP-2) oder G120 Smart Access übernommen wird. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 365 Erweiterte Inbetriebnahme 8.4 Pumpensteuerung Parameter Nummer Bezeichnung Werkseinstellung p29622 BI: Frostschutz aktivieren p29623 Frostschutzdrehzahl 0 1/min Weitere Informationen zu den Parametern siehe Kapitel "Parameter (Seite 553)". Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 366: Kondensationsschutz

    Bei Umrichtern mit Schnittstellen für PROFINET und PROFIBUS DP stellen Sie p29651 = 2090.0 und p29652 = 2090.1 ein. Funktionsbeschreibung ● AUS1/AUS3: AUS3 deaktiviert die Kondensationsschutzfunktion, während AUS1 diese Funktion wieder aktiviert. ● AUS2/Störung: Der Motor hält an, und der Kondensationsschutz wird deaktiviert. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 367 ≠ 0 ist, wird der Kondensationsschutz durch Anwendung des angegebenen Stroms auf den Motor aktiviert. Parameter Nummer Bezeichnung Werkseinstellung p29622 BI: Frostschutz aktivieren p29624 Strom Kondensationsschutz 30 % Weitere Informationen zu den Parametern siehe Kapitel "Parameter (Seite 553)". Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 368: Kavitationsschutz

    ● Der Technologieregler hat den Minimalgrenzwert (Status von r53.10 ist 1) oder den Maximalgrenzwert (Status von r53.11 ist 1) erreicht. ● Der Umrichterbetrieb ist aktiviert (Status von r52.2 ist 1). ● Der Technologieregler ist aktiviert (p2200 = 1). Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 369 Erweiterte Inbetriebnahme 8.4 Pumpensteuerung Parameter Nummer Bezeichnung Werkseinstellung p29625 Kavitationsschutz aktivieren p29626 Schwellenwert für Kavitationsschutz 40 % p29627 Dauer Kavitationsschutz 30 s Weitere Informationen zu den Parametern siehe Kapitel "Parameter (Seite 553)". Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 370: Deragging

    ● p29590 = 1: aktiviert beim ersten Durchlauf nach dem Hochfahren ● p29590 = 2: aktiviert bei jedem Durchlauf ● p29590 = 3: aktiviert mit Binector-Eingang (p29591) Parameter Nummer Bezeichnung Werkseinstellung p29590 Deragging-Modus p29591 BI: Deragging aktivieren Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 371: Wechselwirkung Mit Anderen Funktionen

    ● Das Pumpenreinigungssignal wird ignoriert, wenn der Umrichter unter dem Befehl von Notfallbetrieb, Bypass-Betrieb, automatischem Wiederanlauf, Energiesparmodus oder Multi-Pumpen-Zuschaltung neu gestartet wird. ● Die Pumpenreinigung wird unterbrochen, wenn Notfallbetrieb, Bypass- oder Energiesparmodus aktiviert wird. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 372: Rohrbefüllung

    Nach Aktivierung der Rohrbefüllung können Sie zwischen den folgenden beiden Befüllmodi wählen: ● Uhrzeitmodus: p29611 = 0 Der Umrichter füllt die Rohrleitung über eine bestimmte Zeit (p29613) mit langsamer Geschwindigkeit und ändert dann die Geschwindigkeit bis zum Sollwert. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 373 Rohrbefüllung aktivieren p29611 Rohrbefüllmodus p29612 Rohrbefülldrehzahl 900 1/min p29613 Rohrbefüllzeit 50 s p29614 Schwellenwert für Rohrbefüllung 10 % p29615 Überwachungszeit für Rohrbefüllung Weitere Informationen zu den Parametern siehe Kapitel "Parameter (Seite 553)". Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 374: Sollwerte Und Sollwertaufbereitung

    Unter den folgenden Bedingungen schaltet die Umrichtersteuerung vom Hauptsollwert auf andere Sollwerte um: ● Bei aktivem und entsprechend verschaltetem Technologieregler gibt der Ausgang des Technologiereglers die Drehzahl des Motors vor. ● Bei aktivem Tippen Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 375 Erweiterte Inbetriebnahme 8.5 Sollwerte und Sollwertaufbereitung ● Bei der Steuerung von einem Operator Panel ● Bei der Steuerung vom SINAMICS G120 Smart Access Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 376 Erweiterte Inbetriebnahme 8.5 Sollwerte und Sollwertaufbereitung Funktionspläne Bild 8-39 FP 3001 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 377 Erweiterte Inbetriebnahme 8.5 Sollwerte und Sollwertaufbereitung Bild 8-40 FP 3030 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 378: Analogeingang Als Sollwertquelle

    CO: CU Analogeingänge Aktueller Wert in Prozent p1070[C] CI: Hauptsollwert abhängig vom Um‐ richter p1071[C] CI: Hauptsollwert Skalierung r1073 CO: Hauptsollwert wirksam - 1/min p1075[C] CI: Zusatzsollwert p1076[C] CI: Zusatzsollwert Skalierung r1077 CO: Zusatzsollwert wirksam - 1/min Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 379: Sollwert Über Feldbus Vorgeben

    Um‐ richter p1071[C] CI: Hauptsollwert Skalierung r1073 CO: Hauptsollwert wirksam - 1/min p1075[C] CI: Zusatzsollwert p1076[C] CI: Zusatzsollwert Skalierung r1077 CO: Zusatzsollwert wirksam - 1/min r2050[0…11] CO: PROFIdrive PZD empfangen Wort Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 380: Motorpotenziometer Als Sollwertquelle

    Ausgangswert des Motorpotenziometers lässt sich über die Steuersignale "Höher" und "Tiefer" einstellen. Bild 8-43 Motorpotenziometer als Sollwertquelle Bild 8-44 Funktionsdiagramm des Motorpotenziometers Beispiel Einstellung mit dem Motorpotenziometer als Sollwertquelle: Parameter Beschreibung p1070 = 1050 Hauptsollwert mit dem Ausgang des Motorpotenziometers verschalten. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 381 Erweiterte Inbetriebnahme 8.5 Sollwerte und Sollwertaufbereitung Funktionsplan Bild 8-45 FP 3020 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 382 Tabelle 8-83 Erweiterte Einstellung des Motorpotenziometers Nummer Name Werkseinstellung p1030[D] Motorpotenziometer Konfiguration 0000 0110 bin p1037[D] Motorpotenziometer Maximaldrehzahl 0 1/min p1038[D] Motorpotenziometer Minimaldrehzahl 0 1/min p1043[C] BI: Motorpotenziometer Setzwert übernehmen p1044[C] CI: Motorpotenziometer Setzwert Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 383: Drehzahlfestsollwert Als Sollwertquelle

    Direkte Auswahl der Drehzahlfestsollwerte Tabelle 8-84 Resultierender Sollwert p1023 p1022 p1021 p1020 Resultierender Sollwert p1001 p1002 p1001 + p1002 p1003 p1001 + p1003 p1002 + p1003 p1001 + p1002 + p1003 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 384 Bild 8-48 Binäre Auswahl der Drehzahlfestsollwerte Tabelle 8-85 Resultierender Sollwert p1023 p1022 p1021 p1020 Resultierender Sollwert p1001 p1002 p1003 p1004 p1005 p1006 p1007 p1008 p1009 p1010 p1011 p1012 p1013 p1014 p1015 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 385 Erweiterte Inbetriebnahme 8.5 Sollwerte und Sollwertaufbereitung Funktionspläne Bild 8-49 FP 3011 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 386 Erweiterte Inbetriebnahme 8.5 Sollwerte und Sollwertaufbereitung Bild 8-50 FP 3010 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 387 Drehzahlfestsollwert Status p1070[C] CI: Hauptsollwert Abhängig vom Umrichter p1071[C] CI: Hauptsollwert Skalierung r1073 CO: Hauptsollwert wirksam - 1/min p1075[C] CI: Zusatzsollwert p1076 CI: Zusatzsollwert Skalierung r1077 CO: Zusatzsollwert wirksam - 1/min Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 388: Sollwertverarbeitung

    ● Die "Drehzahlbegrenzung" schützt den Motor und die angetriebene Last vor zu hohen Drehzahlen. ● Der "Hochlaufgeber" verhindert sprunghafte Sollwertänderungen. Dadurch beschleunigt und bremst der Motor mit reduziertem Drehmoment. Bild 8-51 Sollwertaufbereitung im Umrichter Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 389: Sollwert Invertieren

    Digitaleingang 1 = 1: Umrichter invertiert den Sollwert. p1113 = 2090.11 Sollwert über den Feldbus (Steuerwort 1, Bit 11) invertieren. Parameter Nummer Name Werkseinstellung p1113[C] BI: Sollwert Invertierung Abhängig vom Umrichter Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 390: Drehrichtung Freigeben

    Um die positive Drehrichtung dauerhaft zu sperren, setzen Sie p1111 = 1. Parameter Tabelle 8-87 Anwendungsbeispiele zum Sperren und Freigeben der Drehrichtung Nummer Name Werkseinstellung p1110 BI: Richtung negativ sperren p1111 BI: Richtung positiv sperren Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 391 Erweiterte Inbetriebnahme 8.5 Sollwerte und Sollwertaufbereitung Funktionsplan Bild 8-52 FP 3040 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 392: Ausblendbänder Und Minimaldrehzahl

    Minimaldrehzahl Drehzahlen, die im Betrag kleiner sind als die Minimaldrehzahl, sind im Betrieb des Motors nur beim Beschleunigen oder Bremsen möglich. Ausblendbänder Weitere Informationen zu den Ausblendbändern finden Sie im Funktionsplan. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 393 Erweiterte Inbetriebnahme 8.5 Sollwerte und Sollwertaufbereitung Funktionsplan Bild 8-53 FP 3050 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 394 Befehl beschleunigt der Motor bis zur Minimalfrequenz in Richtung der zufälligen Polarität der Störspannung. Ein in falscher Richtung drehender Motor kann erheblichen Sachschaden in der Maschine oder Anlage verursachen. ● Sperren Sie die nicht zulässige Drehrichtung des Motors. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 395: Drehzahlbegrenzung

    Werkseinstellung p1082[D] Maximaldrehzahl 1500 1/min p1083[D] CO: Drehzahlgrenze positive Drehrichtung 210000 1/min p1085[C] CI: Drehzahlgrenze positive Drehrichtung 1083 p1086[D] CO: Drehzahlgrenze negative Drehrichtung -210000 1/min p1088[C] CI: Drehzahlgrenze negative Drehrichtung 1086 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 396: Erweiterter Hochlaufgeber

    Die Hoch- und Rücklaufzeiten des Motors verlängern sich durch die Verrundungen: ● Effektive Hochlaufzeit = p1120 + 0,5 × (p1130 + p1131). ● Effektive Rücklaufzeit = p1121 + 0,5 × (p1130 + p1131). Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 397 BI: Sollwert freigeben/Sollwert sperren p1143[C] BI: Hochlaufgeber Setzwert übernehmen p1144[C] CI: Hochlaufgeber Setzwert p1148[D] Hochlaufgeber Toleranz für Hochlauf und Rücklauf aktiv 19,8 1/min r1149 CO: Hochlaufgeber Beschleunigung Weitere Informationen finden Sie in der Parameterliste. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 398 Erweiterte Inbetriebnahme 8.5 Sollwerte und Sollwertaufbereitung Funktionspläne Bild 8-54 FP 3070 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 399 Erweiterte Inbetriebnahme 8.5 Sollwerte und Sollwertaufbereitung Bild 8-55 FP 3080 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 400: Zweifach-Rampenfunktion

    Um den Verschleiß zu verringern, können Sie die Funktion "Zwei Hochlauframpen" nutzen. Die Funktion "Zwei Hochlauframpen" verkürzt die Dauer des Betriebs unterhalb einer kritischen Drehzahl. Voraussetzung Stellen Sie vor dem Aktivieren der Funktion "Zwei Hochlauframpen" den Hochlaufgeber ein. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 401 Drehzahlschwellenwert 2 30 1/min p29572[D] Hochlaufskalierung 2 100 % p29573[D] Rücklaufskalierung 1 100 % p29574[D] Drehzahlschwellenwert 3 30 1/min p29575[D] Rücklaufskalierung 2 100 % r29576 CO: Ausgang Hochlaufskalierung r29577 CO: Ausgang Rücklaufskalierung Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 402 Erweiterte Inbetriebnahme 8.5 Sollwerte und Sollwertaufbereitung Parameter Beschreibung Werkseinstellung p29578[C] CI: Eingang Hochlaufskalierung p29579[C] CI: Eingang Rücklaufskalierung p29580 BI: Zweifach-Rampenzeiten aktivieren Weitere Informationen zu den Parametern siehe Kapitel "Parameter (Seite 553)". Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 403: Technologieregler

    Werkzeuge Um die Einstellungen der Funktion zu ändern, können Sie z. B. ein Operator Panel nutzen. Funktionsbeschreibung Funktionsplan Der Technologieregler ist als PID-Regler (Regler mit Proportional-, Integral- und Differential- Anteil) ausgeführt. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 404: Grundeinstellungen

    Vereinfachte Darstellung des Technologiereglers Grundeinstellungen Die minimal erforderlichen Einstellungen sind im Funktionsplan grau markiert: ● Sollwert und Istwert mit Signalen Ihrer Wahl verschalten ● Hochlaufgeber und Reglerparameter K und T einstellen. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 405 In der Werkseinstellung ist der Ausgang des Technologiereglers auf ± Maximaldrehzahl begrenzt. Diese Begrenzung müssen Sie ggf. abhängig von Ihrer Anwendung ändern. Beispiel: Der Ausgang des Technologiereglers liefert den Drehzahl-Sollwert für eine Pumpe. Die Pumpe soll nur in positiver Richtung laufen. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 406 Erweiterte Inbetriebnahme 8.6 Technologieregler Funktionspläne Bild 8-58 FP 7950 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 407 Erweiterte Inbetriebnahme 8.6 Technologieregler Bild 8-59 FP 7951 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 408 Erweiterte Inbetriebnahme 8.6 Technologieregler Bild 8-60 FP 7954 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 409 Erweiterte Inbetriebnahme 8.6 Technologieregler Bild 8-61 FP 7958 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 410 CO/BO: Technologieregler Zustandswort r3889[0…10] CO/BO: ESM Zustandswort Tabelle 8-92 Ausgang des Technologiereglers begrenzen Nummer Name Werkseinstellung p2290[C] BI: Technologieregler Begrenzung Freigabe p2291 CO: Technologieregler Maximalbegrenzung 100 % p2292 CO: Technologieregler Minimalbegrenzung Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 411 120 % p2213[D] CO: Technologieregler Festwert 13 130 % p2214[D] CO: Technologieregler Festwert 14 140 % p2215[D] CO: Technologieregler Festwert 15 150 % p2216[D] Technologieregler Festwert Auswahlmethode r2224 CO: Technologieregler Festwert wirksam Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 412: Weitere Informationen

    ● Sollwertkanal: Skalierung, Hochlaufgeber und Filter ● Istwertkanal: Filter, Begrenzung und Signalaufbereitung ● PID-Regler: Wirkungsweise des D-Anteils, Sperren des I-Anteils und Regelsinn ● Freigabe, Begrenzung des Reglerausgangs und Fehlerreaktion FAQ (http://support.automation.siemens.com/WW/view/de/92556266) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 413: Autotuning Des Pid-Technologiereglers

    Signal mit der Amplitude p2355. Wenn Istwert = Technologiesollwert ± p2355, dann schaltet die Funktion Autotuning die Polarität des überlagerten Signals um. Dadurch regt der Umrichter die Prozessgröße zu einer Schwingung an. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 414 RAM‑ROM. Sie haben das Autotuning des PID-Reglers durchgeführt. ❒ Parameter Nummer Name Werkseinstellung p2274 Technologieregler Differentiation Zeitkonstante 0.0 s p2280 Technologieregler Proportionalverstärkung Siehe Parameter‐ liste p2285 Technologieregler Nachstellzeit Siehe Parameter‐ liste Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 415 Überschwingen der Regelgröße wird weitgehend vermieden. 4: Reglereinstellung nach Abschluss des Autotuning wie bei p2350 = 1. Nur P- und I-Anteil des PID-Reglers werden opti‐ miert. p2354 PID Autotuning Überwachungszeit 240 s p2355 PID Autotuning Offset Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 416: Kp Und Tn Adaptieren

    Technologieregler Kp-Adaption Wert oben p2313 Technologieregler Kp-Adaption Einsatzpunkt unten p2314 Technologieregler Kp-Adaption Einsatzpunkt oben 100 % p2315 CI: Technologieregler Kp-Adaption Skalierung Signalquelle r2316 CO: Technologieregler Kp-Adaption Ausgang p2317 CI: Technologieregler Tn-Adaption Eingangswert Signalquel‐ Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 417 Name Werkseinstellung p2318 Technologieregler Tn-Adaption Wert unten p2319 Technologieregler Tn-Adaption Wert oben 10 s p2320 Technologieregler Tn-Adaption Einsatzpunkt unten p2321 Technologieregler Tn-Adaption Einsatzpunkt oben 100 % r2322 CO: Technologieregler Tn-Adaption Ausgang Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 418 Erweiterte Inbetriebnahme 8.6 Technologieregler Funktionsplan Bild 8-65 FP 7959 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 419: Freie Technologieregler

    BI: Freier Tec_reg 0 Freigabe p11026 Freier Tec_reg 0 Einheit Auswahl 1 (%) p11027 Freier Tec_reg 0 Einheit Bezugsgröße 1,00 p11028 Freier Tec_reg 0 Abtastzeit 2 (256 ms) r11049.0...11 CO/BO: Freier Tec_reg 0 Statuswort Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 420: Kaskadenregelung

    Weitere Informationen finden Sie in der Parameterliste. Parameter (Seite 553) 8.6.3 Kaskadenregelung Übersicht Die Kaskadenregelung eignet sich für Anwendungen, in denen z. B. stark variierende Druckverhältnisse oder Durchflussmengen ausgeregelt werden müssen. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 421 Beispiel: Kaskadenregelung für den Druck in einer Flüssigkeitsleitung Abhängig von der Technologieregler-Regeldifferenz schaltet die Kaskadenregelung des Umrichters bis zu drei zusätzliche Motoren über Schütze direkt ans Netz. Voraussetzung Um die Kaskadenregelung zu nutzen, müssen Sie den Technologieregler aktivieren. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 422 Abschaltdrehzahl p2378. Bis zum Erreichen der Zu‑/Abschaltdrehzahl p2378 deaktiviert der Umrichter vorübergehend den Technologieregler. 4. Nach der Einschaltverzögerung p2384 schaltet der Umrichter einen ungeregelten Motor zu. Ungeregelte Motoren M … M abschalten Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 423 Kaskadenregelung Zustandswort p2380 Kaskadenregelung Betriebsstunden p2381 Kaskadenregelung Maximalzeit für kontinuierlichen Betrieb 24 h p2382 Kaskadenregelung absolute Betriebszeitgrenze 24 h p2383 Kaskadenregelung Abschaltreihenfole p2384 Kaskadenregelung Motor Einschaltverzögerung p2385 Kaskadenregelung Haltezeit Zuschaltdrehzahl Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 424 (p1080 + p2390) × 1,05. ● Die Zuschaltverzögerung p2374 der Kaskadenregelung muss größer sein als die Hochlaufzeit t aus dem Schlafmodus. = (p1080 + p2390) × 1,05 × p1120 × p1139 / p1082 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 425: Echtzeituhr (Rtc)

    Wenn Sie die Echtzeituhr nutzen wollen, müssen Sie Zeit und Datum bei der Inbetriebnahme einmalig einstellen. Wenn Sie die Werkseinstellung des Umrichters wiederherstellen, setzt der Umrichter von den Parametern der Echtzeituhr nur p8402 und p8405 zurück. P8400 und p8401 werden nicht zurückgesetzt. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 426 Erweiterte Inbetriebnahme 8.6 Technologieregler Parameter Nummer Name Werkseinstellung p8400[0…2] RTC Zeit p8401[0…2] RTC Datum 1.1.1970 p8402[0…8] RTC Sommerzeit Einstellung r8403 RTC Sommerzeit Differenz aktuell r8404 RTC Wochentag p8405 RTC Warnung A01098 aktivieren/deaktivieren Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 427: Funktionsweise Der Zeitschaltuhr (Dtc)

    – AUS: p8412[0] = 10 (hh), p4812[1] = 0 (MM) ● Aktivieren Sie die Einstellungen: p8409 = 1. Der Umrichter gibt den Ausgang der DTC wieder frei. Weitere Informationen finden Sie in der Parameterliste. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 428: Motorregelung

    5. Setzen Sie p0010 = 0. 6. Führen Sie erneut die Schnellinbetriebnahme und die Motordatenidentifikation durch. Schnellinbetriebnahme mit dem Operator Panel BOP-2 (Seite 184) Sie haben Drossel, Filter und Leitungswiderstand zwischen Umrichter und Motor eingestellt. ❒ Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 429: U/F-Steuerung

    ● In Anwendungen mit hoher Anforderung an die Drehzahlgenauigkeit ist eine belastungsabhängige Spannungsanhebung wählbar (Fluss-Stromregelung, FCC) Für den Betrieb des Motors mit U/f-Steuerung müssen Sie zumindest die folgenden Teilfunktionen passend zu Ihrer Anwendung einstellen: ● U/f-Kennlinie ● Spannungsanhebung Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 430 Größen ab: ● Verhältnis von Umrichtergröße zu Motorgröße ● Netzspannung ● Netzimpedanz ● Aktuelles Motormoment Die maximal mögliche Ausgangsspannung in Abhängigkeit der Eingangsspannung finden Sie in den technischen Daten. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 431 ECO) der Drehzahl oder Wenn der Drehzahl-Sollwert erreicht ist p1300 = 7 und für 5 Sekunden unverändert bleibt, re‐ (paraboli‐ duziert der Umrichter nochmals seine Aus‐ sche Kennli‐ gangsspannung. nie ECO) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 432 Erweiterte Inbetriebnahme 8.7 Motorregelung Funktionsplan Bild 8-73 FP 6300 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 433 Motor-Bemessungsspannung 0 Veff p0310[M] Motor-Bemessungsfrequenz 0 Hz p1300[D] Steuerungs-/Regelungs-Betriebsart Siehe Parameter‐ liste p1333[D] U/f-Steuerung FCC Startfrequenz 0 Hz p1334[D] U/f-Steuerung Schlupfkompensation Startfrequenz 0 Hz p1335[D] Schlupfkompensation Skalierung p1338[D] U/f-Betrieb Resonanzdämpfung Verstärkung Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 434: Motoranlauf Optimieren

    Wenn die Meldung A07409 erscheint, dürfen Sie keinen der Parameter weiter erhöhen. Vorgehensweise 1. Schalten Sie den Motor mit einem Sollwert von wenigen Umdrehungen pro Minute ein. 2. Kontrollieren Sie, ob der Motor rund dreht. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 435 6. Erhöhen Sie bei Bedarf die Spannungsanhebung p1311, bis der Motor problemlos beschleunigt. In Anwendungen mit einem hohen Losbrechmoment müssen Sie zusätzlich den Parameter p1312 erhöhen, um ein zufrieden stellendes Verhalten des Motors zu erreichen. Sie haben die Spannungsanhebung eingestellt. ❒ Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 436 Erweiterte Inbetriebnahme 8.7 Motorregelung Funktionspläne Bild 8-75 FP 6301 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 437 Erweiterte Inbetriebnahme 8.7 Motorregelung Bild 8-76 FP 6310 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 438 Ausgangsspannung maximal Veff p0310[M] Motor-Bemessungsfrequenz 0 Hz p1310[D] Anfahrstrom (Spannungsanhebung) permanent 50 % p1311[D] Anfahrstrom (Spannungsanhebung) bei Beschleunigung p1312[D] Anfahrstrom (Spannungsanhebung) bei Anlauf Weitere Informationen finden Sie in der Parameterliste. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 439: U/F-Steuerung Mit Standard Drive Control

    Kennlinien nach Wahl der Apllikationsklasse Standard Drive Control ① Die Anfahrstrom-Regelung optimiert die Drehzahlregelung bei kleinen Drehzahlen ② Der Umrichter kompensiert den Spannungsabfall im Ständerwiderstand des Motors Bild 8-78 Kennlinien nach Wahl von Standard Drive Control Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 440 Drehzahl Parameter Nummer Name Werkseinstellung r0025 CO: Ausgangsspannung geglättet - Veff r0066 CO: Ausgangsfrequenz - Hz r0071 Ausgangsspannung maximal - Veff p0310[M] Motor-Bemessungsfrequenz 0 Hz p501 Technologische Anwendung Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 441: Motoranlauf Bei Applikationsklasse Standard Drive Control Optimieren

    Erhöhen Sie die Parameterwerte p1310 … p1312 in Schritten ≤ 5 %. Zu große Werte in p1310 … p1312 können zur Überhitzung des Motors und zu Überstromabschaltung des Umrichters führen. Wenn die Meldung A07409 erscheint, dürfen Sie keinen der Parameter weiter erhöhen. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 442 Name Werkseinstellung r0071 Ausgangsspannung maximal Veff p0310[M] Motor-Bemessungsfrequenz 0 Hz p0320[M] Motor-Bemessungsmagnetisierungsstrom/-kurzschluss‐ 0 Aeff strom p1310[D] Anfahrstrom (Spannungsanhebung) permanent 50 % p1311[D] Anfahrstrom (Spannungsanhebung) bei Beschleunigung p1312[D] Anfahrstrom (Spannungsanhebung) bei Anlauf Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 443: Geberlose Vektorregelung

    Sollwert der Stromkomponente I (Drehmomentsollwert). Die Regelung reagiert auf den höheren Drehmomentsollwert, indem sie eine größere Schlupffrequenz zur Ausgangsfrequenz addiert. Die höhere Ausgangsfrequenz führt auch im Motor zu einem größeren Schlupf, der Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 444: Erforderliche Einstellungen

    Control Integralanteil des Drehzahlreglers anhalten Nicht möglich Möglich oder setzen Beschleunigungsmodell zur Vorsteuerung Voreingestellt Zuschaltbar Motordatenidentifikation im Stillstand oder mit Verkürzt, mit optiona‐ Vollständig drehender Messung lem Übergang in den Betrieb Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 445: Optimierung Des Drehzahlreglers

    ● Das Trägheitsmoment der Last ist konstant und unabhängig von der Drehzahl. ● Der Umrichter braucht zum Beschleunigen 10 % … 50 % des Bemessungsmoments. Passen Sie gegebenenfalls die Hoch- und Rücklaufzeit des Hochlaufgebers (p1120 und p1121) an. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 446: Kritische Anwendungen Beherrschen

    ● Vergrößern Sie p1452 (Glättung des Drehzahlistwerts). ● Vergrößern Sie p1472 (Nachstellzeit T ): T ≥ 4 · p1452 ● Wenn die Drehzahlregelung nach diesen Maßnahmen nicht mehr dynamisch genug arbeitet, vergrößern Sie schrittweise p1470 (Verstärkung K Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 447 Nummer Name Werkseinstellung p0342[M] Trägheitsmoment Verhältnis Gesamt zu Motor p1452 Drehzahlregler Drehzahlistwert Glättungszeit (geberlos) 10 ms p1470[D] Drehzahlregler Geberloser Betrieb P-Verstärkung p1472[D] Drehzahlregler Geberloser Betrieb Nachstellzeit 20 ms p1496[D] Beschleunigungsvorsteuerung Skalierung Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 448: Funktionspläne

    Erweiterte Inbetriebnahme 8.7 Motorregelung 8.7.3.3 Funktionspläne Funktionsbeschreibung Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 449 Erweiterte Inbetriebnahme 8.7 Motorregelung Bild 8-81 FP 6030 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 450 Erweiterte Inbetriebnahme 8.7 Motorregelung Bild 8-82 FP 6031 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 451 Erweiterte Inbetriebnahme 8.7 Motorregelung Bild 8-83 FP 6020 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 452 Erweiterte Inbetriebnahme 8.7 Motorregelung Bild 8-84 FP 6040 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 453 Erweiterte Inbetriebnahme 8.7 Motorregelung Bild 8-85 FP 6050 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 454 Erweiterte Inbetriebnahme 8.7 Motorregelung Bild 8-86 FP 6060 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 455 Erweiterte Inbetriebnahme 8.7 Motorregelung Bild 8-87 FP 6490 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 456 Erweiterte Inbetriebnahme 8.7 Motorregelung Bild 8-88 FP 6491 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 457 Erweiterte Inbetriebnahme 8.7 Motorregelung Bild 8-89 FP 6630 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 458 Erweiterte Inbetriebnahme 8.7 Motorregelung Bild 8-90 FP 6640 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 459 Erweiterte Inbetriebnahme 8.7 Motorregelung Bild 8-91 FP 6700 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 460 Erweiterte Inbetriebnahme 8.7 Motorregelung Bild 8-92 FP 6710 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 461 Erweiterte Inbetriebnahme 8.7 Motorregelung Bild 8-93 FP 6714 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 462 Erweiterte Inbetriebnahme 8.7 Motorregelung Bild 8-94 FP 6721 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 463 Erweiterte Inbetriebnahme 8.7 Motorregelung Bild 8-95 FP 6722 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 464 Erweiterte Inbetriebnahme 8.7 Motorregelung Bild 8-96 FP 6723 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 465 Erweiterte Inbetriebnahme 8.7 Motorregelung Bild 8-97 FP 6724 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 466 Erweiterte Inbetriebnahme 8.7 Motorregelung Bild 8-98 FP 6730 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 467 Erweiterte Inbetriebnahme 8.7 Motorregelung Bild 8-99 FP 6731 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 468 Erweiterte Inbetriebnahme 8.7 Motorregelung Bild 8-100 FP 6790 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 469 Erweiterte Inbetriebnahme 8.7 Motorregelung Bild 8-101 FP 6791 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 470 Erweiterte Inbetriebnahme 8.7 Motorregelung Bild 8-102 FP 6792 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 471 Erweiterte Inbetriebnahme 8.7 Motorregelung Bild 8-103 FP 6797 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 472 Erweiterte Inbetriebnahme 8.7 Motorregelung Bild 8-104 FP 6799 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 473: Elektrische Motorbremsung

    Stillstand; Bremsenergie E geht als Wärme verloren; funktioniert nicht bei Netzausfall Compound-Bremsung Eine Variante der Gleichstrombremsung. Der Umrichter bremst den Motor mit einer definierten Rücklaufzeit und überlagert dem Ausgangsstrom einen Gleichstrom. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 474: Gleichstrombremsung

    Funktion: 1. Es tritt eine Störung auf, die der Reaktion Gleichstrombremsung zugeordnet ist. 2. Der Motor bremst an der Rücklauframpe bis zur Startdrehzahl für die Gleichstrom‐ bremsung. 3. Die Gleichstrombremsung beginnt. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 475 Einstellungen für die Gleichstrombremsung Nummer Name Werkseinstellung p0347[M] Motor-Entregungszeit p1230[C] BI: Gleichstrombremsung Aktivierung p1231[M] Konfigurieren der Gleichstrombremsung p1232[M] Gleichstrombremsung Bremsstrom 0 Aeff p1233[M] Gleichstrombremsung Zeitdauer p1234[M] Gleichstrombremsung Startdrehzahl 210000 1/min r1239[8…13] CO/BO: Gleichstrombremsung Zustandswort Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 476 Erweiterte Inbetriebnahme 8.7 Motorregelung Tabelle 8-103 Konfigurieren der Gleichstrombremsung als Reaktion auf Störungen Nummer Name Werkseinstellung p2100[0…19] Störreaktion ändern Störungsnummer p2101[0…19] Störreaktion ändern Reaktion Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 477: Compound-Bremsung

    Schäden am Motor können die Folge sein. ● Überwachen Sie die Motortemperatur. ● Lassen Sie den Motor zwischen den Bremsvorgängen ausreichend lange abkühlen. ● Wählen Sie bei Bedarf eine andere Bremsmethode für den Motor. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 478: Pulsfrequenzwobbeln

    Stromreglertakt (4 kHz). Bei einer Wobbelamplitude p1811 > 0 ist die maximal mögliche Pulsfrequenz p1800 = 1/Stromreglertakt (2 kHz). Diese Bedingungen gelten für alle Indizes. Parameter Parameter Beschreibung Werkseinstellung p1811 Pulsfrequenzwobbelamplitude 10 % Weitere Informationen zu den Parametern siehe Kapitel "Parameterliste (Seite 556)". Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 479: Schutz Des Antriebs

    ● Die Drehzahl oder das Drehmoment des Motors neigen beim Erreichen der Stromgrenze zu Schwingungen. ● Der Umrichter geht mit einer Überstrom-Meldung in Störung. Parameter Nummer Name Werkseinstellung r0056.0…13 CO/BO: Zustandswort Regelung p0305[M] Motor-Bemessungsstrom 0 Aeff p0640[D] Stromgrenze 0 Aeff p1340[D] I_max-Frequenzregler Proportionalverstärkung Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 480 Erweiterte Inbetriebnahme 8.8 Schutz des Antriebs Nummer Name Werkseinstellung p1341[D] I_max-Frequenzregler Nachstellzeit 0,300 s r1343 CO: I_max-Regler Frequenzausgang - 1/min Weitere Informationen finden Sie in der Parameterliste. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 481: Umrichterschutz Durch Temperaturüberwachung

    Überlastreaktion bei p0290 = 1 Der Umrichter schaltet den Motor sofort mit der Störung F30024 aus. Überlastreaktion bei p0290 = 2 Wir empfehlen Ihnen diese Einstellung bei Antrieben mit quadratischem Moment, z. B. Lüftern. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 482 Wenn die Überlast beseitigt ist, erhöht der Umrichter die Pulsfrequenz wieder auf den Pulsfrequenz-Sollwert p1800. Wenn die vorübergehende Reduzierung der Pulsfrequenz nicht möglich ist oder die thermische Überlastung des Leistungsteils nicht verhindern kann, schaltet der Umrichter den Motor mit der Störung F30024 aus. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 483 Nummer Name Werkseinstellung r0036 CO: Leistungsteil Überlast I2t r0037[0…19] Leistungsteil Temperaturen °C p0290 Leistungsteil Überlastreaktion p0292[0…1] Leistungsteil Temperaturwarnschwelle [0] 5 °C, [1] 15 °C p0294 Leistungsteil Warnung bei I2t-Überlast 95 % Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 484: Motorschutz Mit Temperatursensor

    Überhitzung des Motors durch verpolten KTY-Sensor Ein verpolt angeschlossener KTY-Sensor kann zur Beschädigung des Motors durch Überhitzung führen, weil der Umrichter die Übertemperatur des Motors nicht erkennt. ● Schließen Sie den KTY-Sensor richtig gepolt an. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 485 Warnmeldung A07015. Wenn die Warnung länger ansteht als 100 Millisekunden, schaltet der Umrichter mit Störung F07016 ab. Pt1000-Sensor Mit einem Pt1000-Sensor überwacht der Umrichter die Motortemperatur im Bereich von -48 °C ... +248 °C und den Sensor selbst auf Drahtbruch bzw. Kurzschluss. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 486 Für einen Pt100-Sensor brauchen Sie sowohl einen freien Analogausgang als auch einen freien Analogeingang des Umrichters. Sie können den Sensor sowohl am Analogeingang AI 0 als auch am Analogeingang AI 1 anschließen. Bild 8-107 Zweileiter-Anschluss, Dreileiter-Anschluss und Vierleiter-Anschluss Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 487 Typ Temperatursensor p29701 CI: Temperatursensor Spannungsquelle p29704 Leitungswiderstand 0 Ω r29705 CO: aktueller Wert Temperatursensor [°C] r29706 CO: Temperatursensor Erregerstrom r29707 CO: Temperatursensor Widerstandswert [Ω] p29708 Temperatursensor Erregerstrom einstellen 50 % Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 488: Motorschutz Durch Temperaturberechnung

    0010 bin p0625[M] Motor-Umgebungstemperatur während der Inbetriebnahme 20 °C p0627[M] Motor Übertemperatur Ständerwicklung 80 K r0632[M] Mot_temp_mod Ständerwicklungstemperatur - °C p0640[D] Stromgrenze 0 Aeff Weitere Informationen finden Sie in der Parameterliste. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 489: Thermisches Motormodell 1 Für Synchronreluktanzmotoren

    Wie erreiche ich einen Motorüberlastschutz gemäß IEC/UL 61800-5-1? Überblick Der Motorschutz durch Temperaturberechnung erfüllt den Motorüberlastschutz gemäß IEC/ UL 61800‑5‑1. Für den Motorüberlastschutz gemäß IEC/UL 61800‑5‑1 müssen Sie einige Parameter der Temperaturüberwachung kontrollieren und gegebenenfalls anpassen. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 490 VORSICHT Thermische Überlastung von Fremdmotoren durch zu hohe Abschaltschwelle Bei einem Siemens-Motor stellt der Umrichter die Abschaltschwelle des thermischen Motormodells passend zum Motor ein. Bei einem Fremdmotor kann der Umrichter nicht in jedem Fall gewährleisten, dass die Abschaltschwelle exakt zum Motor passt. Eine zu hohe Abschaltschwelle kann zu einer thermischen Überlastung und damit zu einer Beschädigung...
  • Seite 491 Erweiterte Inbetriebnahme 8.8 Schutz des Antriebs Nummer Name Werkseinstellung p0625[M] Motor-Umgebungstemperatur während der Inbetriebnahme 20 °C p5391[M] Mot_temp_mod 1/3 Störschwelle 120 °C Weitere Informationen finden Sie in der Parameterliste. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 492: Motor- Und Umrichterschutz Durch Spannungsbegrenzung

    Die Vdc_max-Regelung verlängert die Rücklaufzeit des Motors beim Bremsen. Dadurch speist der Motor nur so wenig Energie in den Umrichter zurück, wie durch die Verluste im Umrichter abgedeckt ist. Die Zwischenkreisspannung bleibt im zulässigen Bereich. Elektrische Motorbremsung (Seite 471) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 493 Vdc_max-Regler Einschaltpegel p1243[D] Vdc_max-Regler Dynamikfaktor 100 % p1250[D] Vdc-Regler Proportionalverstärkung p1251[D] Vdc-Regler Nachstellzeit 0 ms p1252[D] Vdc-Regler Vorhaltezeit 0 ms p1254 Vdc_max-Regler Automatische Erfassung EIN-Pegel Weitere Informationen finden Sie in der Parameterliste. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 494 Erweiterte Inbetriebnahme 8.8 Schutz des Antriebs Funktionspläne Bild 8-111 FP 6320 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 495 Erweiterte Inbetriebnahme 8.8 Schutz des Antriebs Bild 8-112 FP 6220 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 496: Überwachung Der Angetriebenen Last

    Blockierschutz. Überwachung der angetriebenen Last über ein Binärsignal: Die Drehüberwachung wertet ein periodisches Binärsignal aus. Ein Signalausfall bedeutet, dass Motor und Last mechanisch nicht mehr miteinander verbunden sind. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 497 Erweiterte Inbetriebnahme 8.9 Überwachung der angetriebenen Last Funktionspläne Bild 8-113 FP 8005 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 498 Erweiterte Inbetriebnahme 8.9 Überwachung der angetriebenen Last Bild 8-114 FP 8010 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 499 Erweiterte Inbetriebnahme 8.9 Überwachung der angetriebenen Last Bild 8-115 FP 8011 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 500: Kippschutz

    Wenn der Motorstrom für die Zeit p2180 unterhalb der Stromgrenze p2179 liegt, meldet der Umrichter die Warnung A07929. Parameter Nummer Name Werkseinstellung r0068[0…1] CO: Stromistwert Betrag - Aeff p2179[D] Ausgangslasterkennung Stromgrenze 0 Aeff p2180[D] Ausgangslasterkennung Verzögerungszeit 2000 ms r2197[0…13] CO/BO: Zustandswort Überwachungen 1 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 501: Blockierschutz

    Störung F07900. Parameter Nummer Name Werkseinstellun‐ p0045 Anzeigewerte Glättungszeitkonstante 4 ms r0063 CO: Drehzahlistwert - 1/min p2175[D] Motor blockiert Drehzahlschwelle 120 1/min p2177[D] Motor blockiert Verzögerungszeit r2198 Zustandswort Überwachungen 2 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 502 Erweiterte Inbetriebnahme 8.9 Überwachung der angetriebenen Last Funktionsplan Bild 8-116 FP 8012 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 503: Drehmomentüberwachung

    4. Setzen Sie p2193 = 1. Sie haben die Überwachung eingestellt. ❒ Parameter Nummer Name Werkseinstellung r0031 Drehmomentistwert geglättet p2181[D] Lastüberwachung Reaktion p2182[D] Lastüberwachung Drehzahlschwelle 1 150 1/min p2183[D] Lastüberwachung Drehzahlschwelle 2 900 1/min Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 504 Lastüberwachung Drehmomentschwelle 2 unten 0 Nm p2189[D] Lastüberwachung Drehmomentschwelle 3 oben 10000000 Nm p2190[D] Lastüberwachung Drehmomentschwelle 3 unten 0 Nm p2191[D] Lastüberwachung Drehmomentschwelle lastlos 0 Nm p2192[D] Lastüberwachung Verzögerungszeit 10 s p2193[D] Lastüberwachung Konfiguration Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 505 Erweiterte Inbetriebnahme 8.9 Überwachung der angetriebenen Last Funktionspläne Bild 8-117 FP 8013 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 506 Erweiterte Inbetriebnahme 8.9 Überwachung der angetriebenen Last Bild 8-118 FP 8014 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 507: Blockierschutz, Leckageschutz Und Trockenlaufschutz

    Unterhalb der Drehzahlschwelle 1 und oberhalb der Drehzahlschwelle 3 ist die Überwachung nicht aktiv. Bei Nutzung der Regelungsart "U/f-Steuerung" (p1300 < 10) wird beim Erreichen der Stromgrenze die Funktion "Blockierschutz" aktiv. Blockierschutz (Seite 499) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 508 1. Setzen Sie p2193 = 5. 2. Der Umrichter stellt die Überwachung wie abgebildet ein. Bild 8-120 Voreinstellung für Lüfter und Kompressoren 3. Der Umrichter setzt die Überwachungsreaktion p2181 = 7 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 509: Weitere Informationen

    10 s p2193[D] Lastüberwachung Konfiguration Funktionspläne Drehmomentüberwachung (Seite 501) Weitere Informationen Wenn Sie die Überwachung wieder abwählen mit p2193 < 4, dann stellt der Umrichter die Parameter der Lastüberwachung wieder auf Werkseinstellung. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 510: Drehüberwachung

    Nummer Name Werkseinstellung r0722 CO/BO: CU Digitaleingänge Status p2192[D] Lastüberwachung Verzögerungszeit 10 s p2193[D] Lastüberwachung Konfiguration p3232[C] BI: Lastüberwachung Ausfallerkennung Weitere Informationen finden Sie in der Parameterliste. Funktionspläne Drehmomentüberwachung (Seite 501) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 511: Verfügbarkeit Des Antriebs

    2. Wenn die Ausgangsfrequenz die aktuelle Motordrehzahl erreicht, wartet der Umrichter die Motor-Auferregungszeit ab. 3. Der Umrichter beschleunigt den Motor auf den aktuellen Drehzahlsollwert. Bild 8-122 Prinzipielle Wirkungsweise der Funktion "Fangen" Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 512 Motor-Magnetisierungsstrom/-kurzschlussstrom aktuell - Aeff p0346[M] Motor-Auferregungszeit p0347[M] Motor-Entregungszeit p1201[C] BI: Fangen Freigabe Signalquelle p1202[D] Fangen Suchstrom 90 % … 100 % p1203[D] Fangen Suchgeschwindigkeit Faktor 150 % … 100 % Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 513: Wiedereinschaltautomatik

    Zeit dreht, müssen Sie zusätzlich die Funktion "Fangen" aktivieren. Fangen - Einschalten bei laufendem Motor (Seite 509) Wählen Sie über p1210 den Modus der Wiedereinschaltautomatik, der zu Ihrer Anwendung passt. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 514 über den Feldbus ansteht (EIN/AUS1 = 1). Wenn eine Sekunde nach Fangen und Aufmagnetisieren (r0056.4 = 1) keine Störung aufgetreten ist, war der Anlaufversuch erfolgreich. Bild 8-124 Zeitverhalten der Wiedereinschaltautomatik Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 515 Wiedereinschaltautomatik Störungen unwirksam p1210 Wiedereinschaltautomatik Modus p1211 Wiedereinschaltautomatik Anlaufversuche p1212 Wiedereinschaltautomatik Wartezeit Anlaufversuch p1213[0] Wiedereinschaltautomatik Überwachungszeit 60 s für Wiederanlauf p1213[1] Wiedereinschaltautomatik Überwachungszeit für Anlaufzähler zurücksetzen p29630 Fortlaufenden Betrieb aktivieren Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 516: Kinetische Pufferung (Vdc Min-Regelung)

    Drehzahl der Last sinkt, aber die Zwischenkreisspannung bleibt während der kinetischen Pufferung konstant. Nach Netzwiederkehr geht der Umrichter sofort wieder in den normalen Betrieb über. Bild 8-125 Prinzipielle Funktionsweise der kinetischen Pufferung Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 517: Notfallbetrieb

    Die Befehle AUS1, AUS2 und AUS3 zum Ausschalten des Motors sind wirkungslos. Der Umrichter blockiert alle Funktionen, die den Motor aus Gründen der Energieeinsparung ausschalten, z. B. PROFIenergy oder den Schlafmodus. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 518 ● Wenn nach den in p1211 parametrierten Wiederanlaufversuchen immer noch Störungen anstehen, geht der Umrichter mit F07320 in Störung. In diesem Fall gibt es die Möglichkeit, auf Bypass-Betrieb umzuschalten und den Motor direkt am Netz zu betreiben. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 519 Notfallbetrieb verhindert, dass sich Rauchgas im Treppenhaus ausbreitet und hält so die Treppe so lange wie möglich als Fluchtweg frei. Ein Applikationsbeispiel zu einem Brandfallbetrieb finden Sie im Internet: http://support.automation.siemens.com/WW/view/de/63969509 (http:// support.automation.siemens.com/WW/view/de/63969509) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 520 Erweiterte Inbetriebnahme 8.10 Verfügbarkeit des Antriebs Funktionsplan Bild 8-126 FP 7033 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 521 Bypass Umschaltquelle Konfiguration 0000 bin p3880 BI: ESM Aktivierung Signalquelle p3881 ESM Sollwertquelle p3882 ESM Sollwertquelle alternativ p3883 BI: ESM Drehrichtung Signalquelle p3884 CI: ESM Sollwert Technologieregler r3889[0…10] CO/BO: ESM Zustandswort Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 522: Energie Sparen

    ● Im Umrichter ist die Vektorregelung eingestellt. Funktionsbeschreibung Bild 8-127 Wirkungsgradoptimierung durch Veränderung des Motorflusses Die drei vom Umrichter direkt einstellbaren Größen, die den Wirkungsgrad eines Asynchronmotors bestimmen, sind Drehzahl, Drehmoment und Fluss. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 523 Umrichter den Fluss für den optimalen Wirkungsgrad ein. Bild 8-129 Qualitatives Ergebnis der Wirkungsgradoptimierung, Methode 2 Je nach Betriebspunkt des Motors reduziert oder erhöht der Umrichter den Fluss im Teillastbetrieb des Motors. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 524 Wirkungsgradoptimierung 2 Fluss Grenzwert minimal 50 % p3316[D] Wirkungsgradoptimierung 2 Fluss Grenzwert maximal 110 % Tabelle 8-112 Wirkungsgradoptimierung, Methode 1 Nummer Name Werkseinstellung p1570[D] CO: Flusssollwert 100 % p1580[D] Wirkungsgradoptimierung 80 % Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 525: Eco-Modus

    Der ECO-Modus wird deaktiviert, wenn sich der Sollwert ändert oder die Zwischenkreisspannung des Umrichters zu hoch oder zu niedrig ist. Parameter Nummer Bezeichnung Werkseinstellung p1300 Betrieb mit offenem/geschlossenen Regelkreis 20: Drehzahlsteu‐ erung (ohne Ge‐ ber) r1348 CO: Istwert Eco-Faktor U/f-Steuerung Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 526 Erweiterte Inbetriebnahme 8.11 Energie sparen Weitere Informationen zu den Parametern siehe Kapitel "Parameter (Seite 553)". Weitere Informationen Informationen über Energieeinsparung mit Vektorregelung finden Sie in Abschnitt "Wirkungsgradoptimierung (Seite 520)". Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 527: Bypass

    Fangen - Einschalten bei laufendem Motor (Seite 509) Funktionsbeschreibung Umschalten von Umrichterbetrieb auf Netzbetrieb 1. Der Umrichter schaltet den Motor aus. 2. Der Umrichter öffnet über einen Digitalausgang das Umrichterschütz K1. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 528 4. Der Umrichter schließt über einen Digitalausgang das Umrichterschütz K1. 5. Der Umrichter schaltet den Motor ein. 6. Der Umrichter stellt mit der Funktion "Fangen" seine Ausgangsfrequenz auf die Drehzahl des Motors ein. Der Motor wird nun am Umrichter betrieben. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 529 Bild 8-133 Umschalten bei Aktivierung über ein Steuersignal (p1267.0 = 1) Der Umrichter schaltet den Motor abhängig vom Bypass-Steuerbefehl p1266 zwischen Umrichter- und Netzbetrieb um. ● Umschalten abhängig von der Drehzahl Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 530 Wenn der Drehzahlsollwert r1119 über der Bypass-Drehzahlschwelle p1265 liegt, schaltet der Umrichter den Motor auf Netzbetrieb um. Wenn der Drehzahlsollwert unter die Bypass-Drehzahlschwelle abfällt, schaltet der Umrichter den Motor auf Umrichterbetrieb um. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 531 Erweiterte Inbetriebnahme 8.11 Energie sparen Funktionsplan Bild 8-135 FP 7035 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 532: Weitere Informationen

    Schütz K2 und der Motor trudelt aus. Um den Motor auch bei ausgeschaltetem Umrichter am Netz betreiben zu können, muss die übergeordnete Steuerung das Signal für das Netzschütz K2 liefern. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 533: Schlafmodus

    – p2391 – 20 s Wenn der Motor innerhalb der Wartezeit die Schlafmodus-Startdrehzahl nicht erreicht, aktiviert der Umrichter den Schlafmodus und schaltet den Motor aus. ● Die Motordrehzahl fällt unter die Schlafmodus-Startdrehzahl. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 534: Zeitgesteuert

    Schlafmodus Wiederanlaufwert mit Technologieregler 0 [%] p2394[D] Schlafmodus Boostzeitraum 0 [s] p2395[D] Schlafmodus Boostdrehzahl 0 [1/min] p2396[D] Schlafmodus Ausschaltzeit maximal 0 [s] r2397 CO: Schlafmodus Ausgangsdrehzahl aktuell - [1/min] p2398 Schlafmodus Betriebsart Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 535 Schlafmodus Wiederanlaufdrehzahl relativ ohne Technolo‐ 0 [1/min] gieregler p2394[D] Schlafmodus Boostzeitraum 0 [s] p2395[D] Schlafmodus Boostdrehzahl 0 [1/min] p2396[D] Schlafmodus Ausschaltzeit maximal 0 [s] r2397 CO: Schlafmodus Ausgangsdrehzahl aktuell - [1/min] p2398 Schlafmodus Betriebsart Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 536 Schlafmodus Verzögerungszeit aktiv Schlafmodus Boost aktiv Schlafmodus Motor ausgeschaltet Schlafmodus Motor ausgeschaltet, zyklischer Wie‐ deranlauf aktiv Schlafmodus Motor läuft wieder an Schlafmodus liefert Gesamtsollwert des Hochlauf‐ gebers Schlafmodus überbrückt Hochlaufgeber im Soll‐ wertkanal Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 537 Erweiterte Inbetriebnahme 8.11 Energie sparen Funktionsplan Bild 8-136 FP 7038 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 538: Netzschützansteuerung

    Beispiel für DO 0: p0730 = 863.1. Netzschützansteuerung mit Rückmeldung Verschalten Sie p0860 mit dem Signal des entsprechenden Digitaleingangs: ● p0860 = 722.x: Rückmeldung eines Schließers über DIx ● p0860 = 723.x: Rückmeldung eines Öffners über DIx Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 539 Netzschütz Überwachungszeit 100 ms r0863.0…1 CO/BO: Antriebskopplung Zustands-/Steuerwort p0867 Leistungsteil Hauptschützhaltezeit nach AUS1 50 ms p0869 Ablaufsteuerung Konfiguration 0000 bin p0870 BI: Hauptschütz schließen Weitere Informationen finden Sie in der Parameterliste. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 540: Berechnung Der Energieeinsparung Für Strömungsmaschinen

    Der Umrichter berechnet die Energieeinsparung aus der Strö‐ mungskennlinie einer mechani‐ schen Förderregelung und der gemessenen aufgenommenen elektrischen Leistung. Die Berechnung ist z. B. geeig‐ net für Kreiselpumpen, Lüfter, Radial- oder Axialkompressoren. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 541 Strömungsmaschine Drehzahl Punkt 2 p3324[0…n] Strömungsmaschine Leistung Punkt 3 p3325[0…n] Strömungsmaschine Drehzahl Punkt 3 p3326[0…n] Strömungsmaschine Leistung Punkt 4 p3327[0…n] Strömungsmaschine Drehzahl Punkt 4 p3328[0…n] Strömungsmaschine Leistung Punkt 5 p3329[0…n] Strömungsmaschine Drehzahl Punkt 5 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 542: Durchflussmessgerät

    Das Berechnungsergebnis für die Ausgangsleistung wird daraufhin in Parameter r29633 angezeigt. Wenn die Leistung höher ist als der in p29631[4] eingegebene Wert, zeigt r29633 immer den in p29632[4] eingegebenen Durchflusswert an. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 543: Profienergy

    übergeordneten Steuerung unterbrochen wird, verlässt der Umrichter den Energiesparmodus und wechselt in den normalen Betrieb. Example Ein Anwendungsbeispiel zu PROFIenergy finden Sie im Internet: PROFIenergy - Energie sparen mit SIMATIC S7 (https:// support.industry.siemens.com/cs/ww/de/view/41986454) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 544: Steuerbefehle

    AUS1-Befehl aus und geht in den Zustand Einschaltsperre (S1). – p5611.1 = 0: Sie verschalten über p5614 eine Signalquelle, über die Sie den Umrichter abschalten und in den Zustand Einschaltsperre (S1) setzen. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 545: Statusabfragen

    No suitable energy-saving mode available 51 hex Time is not supported 52 hex Impermissible PE_Mode_ID 53 hex No switch to energy saving mode because of state operate 54 hex service or function temporarily not available Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 546 Messwert Genauigkeit Unit Name Do‐ Klas‐ Num‐ Name mäne Active Power r0032 Wirkleistung geglättet r2004 Power factor r0038 Leistungsfaktor geglättet 0 … 1 Active Energy Im‐ r0039[ Energie aufgenommen port Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 547: Umschalten Zwischen Unterschiedlichen Einstellungen

    Die zugehörigen Parameter sind indiziert (Index 0, 1, 2 oder 3). Über Steuerbefehle wählen Sie einen der vier Indizes und damit eine der vier gespeicherten Einstellungen aus. Die Einstellungen im Umrichter mit demselben Index heißen Antriebsdatensatz. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 548: Weitere Informationen

    BI: Antriebsdatensatz-Anwahl DDS Bit 0 p0821[C] BI: Antriebsdatensatz-Anwahl DDS Bit 1 p0826[M] Motorumschaltung Motornummer Weitere Informationen Der Umrichter schaltet gemeinsam mit dem Antriebsdatensatz (DDS) auch den Motordatensatz (MDS) und den Leistungsteildatensatz (PDS) um. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 549: Erläuterungen Der Funktionspläne

    Erweiterte Inbetriebnahme 8.13 Erläuterungen der Funktionspläne 8.13 Erläuterungen der Funktionspläne 8.13.1 Symbole in den Funktionsplänen Funktionsbeschreibung Die in den Funktionsplänen verwendeten Symbole werden im Folgenden erläutert. Bild 8-142 Parameter Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 550 Erweiterte Inbetriebnahme 8.13 Erläuterungen der Funktionspläne Bild 8-143 Binäre und analoge Bausteine Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 551: Signale Im Umrichter Verschalten

    ● Diagnose- und Bedienfunktionen Jede Funktion besteht aus einem oder mehreren miteinander verschalteten Bausteinen. Bild 8-145 Beispiel eines Bausteins: Motorpotenziometer (MOP) Die meisten Bausteine lassen sich über Parameter an die Anwendung anpassen.. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 552: Binektoren Und Konnektoren

    Wann müssen Sie Signale im Umrichter verschalten? Wenn Sie die Signal-Verschaltung im Umrichter ändern, können Sie den Umrichter an unterschiedlichste Anforderungen anpassen. Das müssen nicht immer hochkomplexe Funktionen sein. Beispiel 1: Einem Digitaleingang eine andere Bedeutung zuweisen. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 553 Verschaltungen ist nur über die Auswertung der Parameterliste möglich. Wo finden Sie weitere Informationen? ● In der Parameterliste finden Sie alle Binektoren und Konnektoren. ● Die Funktionspläne geben einen vollständigen Überblick über die Werkseinstellung der Signal-Verschaltungen und die Einstellmöglichkeiten. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 554 Erweiterte Inbetriebnahme 8.13 Erläuterungen der Funktionspläne Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 555: Parameter

    Beobachtungsparameter (nur lesbar) ● p1234[0...2] Einstellparameter mit Index 0 bis 2 ● p1234.0 … 15 Einstellparameter mit Bit Bit 0 bis Bit 15 ● p1234[1] Einstellparameter Index 1 ● p1234.1 Einstellparameter Bit 1 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 556 Es gibt folgende Bezugsgrößen: ● p2000 … p2003: Bezugsdrehzahl, Bezugsspannung, usw. ● PERCENT: 1.0 = 100 % ● 4000H: 4000 hex = 100 % (Wort) oder 4000 0000 hex = 100 % (Doppelwort) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 557 Parameter 9.1 Erläuterung zur ausführlichen Parameterliste Weitere Informationen Die vorliegende Parameterliste basiert auf folgender Firmware: ● Firmware-Version: V1.01 ● Firmware-Version des Basis-Systems: V04712708_1010013 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 558: Parameterliste

    Berechnet: - Datentyp: Integer16 Änderbar: C1, T, U Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: Beschreibung: Einstellung der Zugriffsstufe zum Lesen und Schreiben von Parametern. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 559 Defaulteinstellung (p96=2) 1 gesetzt ist. p0010 = 3 dient zur späteren Inbetriebnahme von zusätzlichen Antriebsdatensätzen (Datensätze anlegen: siehe p0010 = 15). p0010 = 29, 39, 49: Nur für Siemens-interne Verwendung! Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 560 Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: 4294967295 Beschreibung: Anzeige der Firmware-Version der Control Unit. Abhängigkeit: Siehe auch: r0197, r0198 Hinweis Beispiel: Der Wert 1010100 ist als V01.01.01.00 zu interpretieren. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 561: Ausgangsfrequenz Geglättet / Ausgangsfrequenz

    Ausgangsfrequenz geglättet / Ausgangsfrequenz Zugriffsstufe: 3 Berechnet: - Datentyp: FloatingPoint32 Änderbar: - Normierung: p2000 Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 6300, 6799 Min: Max: Werkseinstellung: - [Hz] - [Hz] - [Hz] Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 562: Co: Ausgangsspannung Geglättet / Ausgangsspannung

    Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 5730, 6799, 8850, 8950 Min: Max: Werkseinstellung: - [Aeff] - [Aeff] - [Aeff] Beschreibung: Anzeige des geglätteten Betrages des Stromistwertes. Abhängigkeit: Siehe auch: r0068 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 563 Siehe auch: r0078 Hinweis Glättungszeitkonstante = 300 ms Das Signal ist nicht als Prozessgröße geeignet und darf nur als Anzeigegröße verwendet werden. Der momentenbildende Stromistwert steht geglättet (r0030) und ungeglättet (r0078) zur Verfügung. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 564: Co: Wirkleistungsistwert Geglättet / Leistung

    - r0034 = (Motormodelltemperatur - 40 K) / (p0605 - 40 K) * 100 % Ab Firmware-Version 4.7 SP6 und p0612.12 = 1: - r0034 = (Motormodelltemperatur - p0613) / (p0605 - p0613) * 100 % Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 565: Co: Leistungsteil Überlast I2T / Pm Überlast I2T

    CO: Leistungsteil Überlast I2t / PM Überlast I2t Zugriffsstufe: 3 Berechnet: - Datentyp: FloatingPoint32 Änderbar: - Normierung: PERCENT Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 8021 Min: Max: Werkseinstellung: - [%] - [%] - [%] Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 566 [16] = Sperrschicht 4 [17] = Sperrschicht 5 [18] = Sperrschicht 6 [19] = Reserved ACHTUNG Nur für Siemens-interne Fehlerdiagnose. Hinweis Der Wert -200 zeigt an, dass kein Messsignal vorliegt. r0037[0]: Maximalwert der Wechselrichter-Temperaturen (r0037[5...10]). r0037[1]: Maximalwert der Sperrschicht-Temperaturen (r0037[13...18]).
  • Seite 567 [16] = Sperrschicht 4 [17] = Sperrschicht 5 [18] = Sperrschicht 6 [19] = Reserved ACHTUNG Nur für Siemens-interne Fehlerdiagnose. Hinweis Der Wert -200 zeigt an, dass kein Messsignal vorliegt. r0037[0]: Maximalwert der Wechselrichter-Temperaturen (r0037[5...10]). r0037[1]: Maximalwert der Sperrschicht-Temperaturen (r0037[13...18]).

  • Seite 568: Energieverbrauch Anzeige Zurücksetzen / Energieverbr Res

    CO: Prozess-Energieanzeige / Prozess-Energieanz Zugriffsstufe: 2 Berechnet: - Datentyp: Integer32 Änderbar: - Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: - [Wh] - [Wh] - [Wh] Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 569 AUS2 Freigabe fehlt Nein AUS3 Freigabe fehlt Nein Betrieb freigeben fehlt Nein Gleichstrombremsung Freigabe fehlt Nein Safety-Freigabe fehlt Nein Hochlaufgeber Freigabe fehlt Nein Hochlaufgeber Start fehlt Nein Sollwert Freigabe fehlt Nein Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 570 Gleichstrombremsung Freigabe intern fehlt Nein Leistungsteil Freigabe fehlt Nein Funktion Bypass aktiv Nein Antrieb inaktiv oder nicht betriebsfähig Nein Entmagnetisierung nicht fertig Nein Drehzahlregler gesperrt Nein Tippen Sollwert aktiv Nein Abhängigkeit: Siehe auch: r0002 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 571 Bit 30 = 1 (Drehzahlregler gesperrt), wenn einer der folgenden Gründe vorliegt: - Die Pollageidentifikation ist aktiv. - Die Motordatenidentifikation ist aktiv (nur bestimmte Schritte). Bit 31 = 1 (Freigabe fehlt), wenn: - Der Drehzahlsollwert von Tippen 1 oder 2 vorgegeben wird. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 572 Messung q-Streuinduktivität (Teil 1) 200: Drehende Messung angewählt 220: Identifizierung Streuinduktivität 230: Identifizierung Rotorzeitkonstante 240: Identifizierung Ständerinduktivität 250: Identifizierung Ständerinduktivität LQLD 270: Identifizierung Ständerwiderstand 290: Identifizierung Ventilverriegelungszeit 295: Kalibrierung Ausgangs-Spannungs-Messung 300: Stehende Messung angewählt Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 573: Co/Bo: Befehlsdatensatz Cds Wirksam / Cds Wirksam

    Bereit Nein Betrieb freigegeben Nein Störung wirksam Nein Austrudeln aktiv (AUS2) Nein Schnellhalt aktiv (AUS3) Nein Einschaltsperre aktiv Nein Warnung wirksam Nein Abweichung Soll-/Istdrehzahl Nein Führung gefordert Nein Maximaldrehzahl erreicht Nein Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 574: Co/Bo: Zustandswort 2 / Zsw

    Vdc <= p2172 Nein Vdc > p2172 Nein Hochlauf/Rücklauf beendet Nein Technologieregler Ausgang an unterer Grenze Nein Technologieregler Ausgang an oberer Grenze Nein ACHTUNG Die Signalquellen der PROFIdrive-Zustandswort Verschaltung werden durch p2081 festgelegt. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 575 Bit 06: r2197 Bit 4 Bit 07: r2197 Bit 9 Bit 08: r2197 Bit 10 Bit 09: r1199 Bit 2 (negiert) Bit 10: r2349 Bit 10 Bit 11: r2349 Bit 11 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 576: Co/Bo: Zusatz Steuerwort / Zusatz Stw

    Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 2513 Min: Max: Werkseinstellung: Beschreibung: Anzeige und BICO-Ausgang für das Zusatz-Steuerwort. Bitfeld: Signalname 1-Signal 0-Signal Festsollwert Bit 0 Nein Festsollwert Bit 1 Nein Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 577 Festsollwert Bit 3 Nein DDS Anwahl Bit 0 Nein DDS Anwahl Bit 1 Nein Technologieregler Freigabe Nein Gleichstrombremsung Freigabe Nein Reserved Reserved Externe Störung 1 (F07860) Nein CDS Bit 1 Nein Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 578: Co/Bo: Zustandswort Regelung / Zsw Regelung

    Funktionsplan: 2701, 6030, 6799, 6822 Min: Max: Werkseinstellung: - [1/min] - [1/min] - [1/min] Beschreibung: Anzeige des aktuellen Drehzahlsollwertes am Eingang des Drehzahlreglers bzw. der U/f-Kennlinie (nach dem Interpolator). Abhängigkeit: Siehe auch: r0020 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 579 Normierung: p2000 Dynamischer Index: - Einheitengruppe: 2_1 Einheitenwahl: p0505 Funktionsplan: 6310, 6700, 6727, 6730, 6732 Min: Max: Werkseinstellung: - [Hz] - [Hz] - [Hz] Beschreibung: Anzeige der Schlupffrequenz bei Asynchronmotoren (ASM). Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 580: Co: Ausgangsstrom Maximal / Strom Max

    CO: Phasenstrom Istwert / I_Phase Istw Zugriffsstufe: 4 Berechnet: - Datentyp: FloatingPoint32 Änderbar: - Normierung: p2002 Dynamischer Index: - Einheitengruppe: 6_5 Einheitenwahl: p0505 Funktionsplan: 6730 Min: Max: Werkseinstellung: - [A] - [A] - [A] Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 581: Co: Zwischenkreisspannung Istwert / Vdc Istw

    Anzeige der maximalen Ausgangsspannung. Abhängigkeit: Die maximale Ausgangsspannung hängt von der aktuellen Zwischenkreisspannung (r0070) und vom maximalen Aussteuergrad (p1803) ab. Hinweis Mit steigender (motorischer) Motorbelastung sinkt die maximale Ausgangsspannung aufgrund reduzierter Zwischenkreisspannung. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 582 Einheitenwahl: p0505 Funktionsplan: 6700, 6714, 6725 Min: Max: Werkseinstellung: - [Aeff] - [Aeff] - [Aeff] Beschreibung: Anzeige und Konnektorausgang für den feldbildenden Stromsollwert (Id_soll). Hinweis Bei U/f-Steuerung ist dieser Wert ohne Bedeutung. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 583 Dynamischer Index: - Einheitengruppe: 7_1 Einheitenwahl: p0505 Funktionsplan: 6020, 6060, 6710 Min: Max: Werkseinstellung: - [Nm] - [Nm] - [Nm] Beschreibung: Anzeige und Konnektorausgang für den Drehmomentsollwert am Ausgang des Drehzahlreglers. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 584 Normierung: PERCENT Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 6730, 6731 Min: Max: Werkseinstellung: - [%] - [%] - [%] Beschreibung: Anzeige des Flussistwertes. Index: [0] = Ungeglättet [1] = Geglättet Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 585 (p3900 > 0). Je nach Einstellung wird sich nach der Schnell-Inbetriebnahme bzw. der automatischen Parametrierung die Vorgehensweise der Motordatenidentifikation als auch die Einstellung der Betriebsart und die Parametrierung der Regelung entsprechend anpassen. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 586: Cu Erkennung Über Led / Cu Erkennung Led

    Zugriffsstufe: 3 Berechnet: - Datentyp: Unsigned8 Änderbar: T, U Normierung: - Dynamischer Index: PDS, p0120 Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: Beschreibung: Erkennung der Control Unit über LED. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 587: Befehlsdatensätze (Cds) Anzahl / Cds Anzahl

    Funktionsplan: 8565 Min: Max: Werkseinstellung: Beschreibung: Einstellung der Anzahl der Antriebsdatensätze (Drive Data Set, DDS). Abhängigkeit: Siehe auch: p0010, r3996 ACHTUNG Beim Anlegen der Datensätze kann es zu kurzzeitigen Kommunikationsunterbrechungen kommen. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 588 = 0: Keine Leistungsteildaten gefunden p0201[0...n] Leistungsteil Codenummer / LT Codenr Zugriffsstufe: 3 Berechnet: - Datentyp: Unsigned16 Änderbar: C2(2) Normierung: - Dynamischer Index: PDS, p0120 Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: 65535 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 589 138: SINAMICS G110M 140: SINAMICS G120X/G120XA 150: SINAMICS G 151: PM330 (SINAMICS G120) 200: SINAMICS GM 250: SINAMICS SM 260: SINAMICS MC 300: SINAMICS GL 350: SINAMICS SL 400: SINAMICS DCM Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 590: Leistungsteil Hardware-Eigenschaften / Lt Hw-Eigensch

    Werkseinstellung: Beschreibung: Die Überlasten der Lastspiele gelten unter der Voraussetzung, dass vor und nach der Überlast der Umrichter mit seinem Grundlaststrom betrieben wird. Hierbei liegt eine Lastspieldauer von 300 s zugrunde. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 591 Normierung: - Dynamischer Index: - G120X_USS (PM330) Einheitengruppe: - Einheitenwahl: - Funktionsplan: 8021 Min: Max: Werkseinstellung: - [Aeff] - [Aeff] - [Aeff] Beschreibung: Anzeige der Bemessungsleistung des Leistungsteils für verschiedene Lastspiele. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 592 Ist die Anschlussspannung im ausgeschalteten Zustand (Impulssperre) höher als der eingegebene Wert, wird der Vdc-Regler unter Umständen automatisch deaktiviert, um eine Beschleunigung des Motors beim nächsten Einschalten zu verhindern. In diesem Fall wird eine entsprechende Warnung A07401 ausgegeben. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 593 Ist ein Filtertyp nicht auswählbar, so ist dieser Filtertyp für das Leistungsteil nicht zugelassen. p0230 = 1: Leistungsteile mit Ausgangsdrossel sind auf Ausgangsfrequenzen von 150 Hz eingeschränkt. p0230 = 3: Leistungsteile mit Sinusfilter sind auf Ausgangsfrequenzen von 200 Hz eingeschränkt. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 594: Leistungsleitung Länge Maximal / Leitung Länge Max

    Bei Verlassen der Schnellinbetriebnahme über p3900 = 1 wird der Parameterwert auf den Wert des definierten SIEMENS-Filters oder auf Null gesetzt. Deshalb ist der Parameterwert eines Fremdfilters erst außerhalb der Inbetriebnahme (p0010 = 0) einzugeben und anschließend die Reglerberechnung (p0340 = 3) durchzuführen.

  • Seite 595: Leistungsteil Sinusfilter Kapazität / Lt Sinusfilter C

    Der Parameterwert beinhaltet die Summe aller in Reihe geschalteten Kapazitäten einer Phase (Leiter-Erde). Bei Verlassen der Schnellinbetriebnahme über p3900 = 1 wird der Parameterwert auf den Wert des definierten SIEMENS-Filters oder auf Null gesetzt. Deshalb ist der Parameterwert eines Fremdfilters erst außerhalb der Inbetriebnahme (p0010 = 0) einzugeben.
  • Seite 596 Anzeige der aufgelaufenen Betriebsstunden des Innenraum-Lüfters im Leistungsteil. Die Anzahl der aufgelaufenen Stunden in diesem Parameter kann nur auf 0 zurückgesetzt werden (z. B. nach einem Lüftertausch). Abhängigkeit: Siehe auch: A30042 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 597: Erdschlussüberwachung Schwellen / Erdschluss Schw

    Ausgangsstrom oder Ausgangsfrequenz reduzieren Keine Reduktion, Abschalten bei Erreichen der Überlastschwelle I_Ausgang oder f_Ausgang und f_Puls reduzieren (nicht durch I2t) Pulsfrequenz reduzieren (nicht durch I2t) I_Ausgang oder f_Ausgang und automatische Pulsfrequenzreduktion Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 598 Pulsfrequenzreduktion anwählbar (p0290 = 0, 1). Bei thermischer Überlast des Leistungsteils wird eine entsprechende Warnung bzw. Störung ausgegeben und r2135.15 bzw. r2135.13 gesetzt. Siehe auch: r0036, r0037, p0230, r2135 Siehe auch: A05000, A05001, A07805 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 599: Leistungsteil Warnung Bei I2T-Überlast / Lt I2T Warnschw

    Bei Überschreitung des Schwellwertes erfolgt eine Überlastwarnung sowie die in p0290 eingestellte Reaktion. Abhängigkeit: Siehe auch: r0036, p0290 Siehe auch: A07805 Hinweis Die I2t-Störschwelle beträgt 100 %. Bei Überschreitung dieser Schwelle wird Störung F30005 ausgelöst. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 600 Siehe auch: F30002 p0300[0...n] Motortyp Auswahl / Motortyp Ausw Zugriffsstufe: 2 Berechnet: - Datentyp: Integer16 Änderbar: C2(1, 3) Normierung: - Dynamischer Index: MDS, p0130 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 6310 Min: Max: Werkseinstellung: Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 601 Wenn kein Motortyp ausgewählt wird (p0300 = 0) kann die Antriebsinbetriebnahme nicht verlassen werden. Ein Motortyp mit einem Wert über p0300 >= 100 beschreibt Motoren, für die eine Motorparameterliste vorhanden ist. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 602: Motortyp Auswahl / Motortyp Ausw

    Der Motortyp eines Listenmotors entspricht den oberen drei Ziffern der Codenummer oder der folgenden Zuordnung (falls der jeweilige Motortyp angeboten wird): Typ / Codenummernbereiche 100 / 100xx, 110xx, 120xx, 130xx, 140xx, 150xx Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 603: Motorcodenummer Auswahl / Motorcodenr Ausw

    Datentyp: FloatingPoint32 Änderbar: C2(1, 3) Normierung: - Dynamischer Index: MDS, p0130 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 6301 Min: Max: Werkseinstellung: 0.00 [Aeff] 10000.00 [Aeff] 0.00 [Aeff] Beschreibung: Einstellung des Motor-Bemessungsstroms (Typenschild). Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 604 Datentyp: FloatingPoint32 Änderbar: C2(1, 3) Normierung: - Dynamischer Index: MDS, p0130 Einheitengruppe: 14_6 Einheitenwahl: p0100 Funktionsplan: - Min: Max: Werkseinstellung: 0.00 [kW] 100000.00 [kW] 0.00 [kW] Beschreibung: Einstellung der Motor-Bemessungsleistung (Typenschild). Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 605 Bei einem Parameterwert von 0.0 wird der Leistungsfaktor intern berechnet und in r0332 angezeigt. Abhängigkeit: Der Parameter ist nur bei NEMA-Motoren (p0100 = 1, 2) sichtbar. Siehe auch: p0100, p0308, r0332 Hinweis Bei Synchronmotoren wird der Parameter nicht verwendet. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 606 Motor-Bemessungsdrehzahl / Mot n_Bemes Zugriffsstufe: 1 Berechnet: - Datentyp: FloatingPoint32 Änderbar: C2(1, 3) Normierung: - Dynamischer Index: MDS, p0130 Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: 0.0 [1/min] 210000.0 [1/min] 0.0 [1/min] Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 607: Motor-Polpaarzahl Aktuell (Oder Berechnet) / Mot Polpaarz Akt

    Bei Asynchronmotoren ist die Eingabe des Wertes nur notwendig, wenn der Bemessungsschlupf des Motors so groß ist, dass sich die Polpaarzahl r0313 bei der Berechnung aus Bemessungsfrequenz und Bemessungsdrehzahl zu klein einstellt. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 608 Bei p0320 = 0.000 wird der Magnetisierungsstrom intern berechnet und in r0331 angezeigt. Synchronmotoren: Einstellung des Motor-Bemessungskurzschlussstroms. ACHTUNG Bei Auswahl eines Listenmotors (p0301) wird dieser Parameter automatisch vorbelegt und ist schreibgeschützt. Zum Aufheben des Schreibschutzes sind die Informationen in p0300 zu beachten. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 609 Motor-Pollageidentifikation Strom 1. Phase / Mot PolID I 1. Ph Zugriffsstufe: 3 Berechnet: - Datentyp: FloatingPoint32 Änderbar: T, U Normierung: - Dynamischer Index: MDS, p0130 Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: 0.000 [Aeff] 10000.000 [Aeff] 0.000 [Aeff] Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 610 Bei Auswahl eines Listenmotors (p0301) wird dieser Parameter automatisch vorbelegt und ist schreibgeschützt. Zum Aufheben des Schreibschutzes sind die Informationen in p0300 zu beachten. Hinweis Bei Synchronmotoren ohne Reluktanzmoment muss der Wert 0 eingestellt werden. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 611 Anzeige des Bemessungsmagnetisierungsstroms aus p0320. Bei p0320 = 0 wird der intern berechnete Magnetisierungsstrom angezeigt. Synchronmotor: Anzeige des Bemessungskurzschlussstroms aus p0320. Abhängigkeit: Wird p0320 nicht eingegeben, so wird der Parameter aus den Typenschildparametern berechnet. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 612 Bei Motoren der Reihe 1LA7 (p0300) wird der Parameter in Abhängigkeit von p0307 und p0311 vorbelegt. ACHTUNG Bei Auswahl eines Listenmotors (p0301) wird dieser Parameter automatisch vorbelegt und ist schreibgeschützt. Zum Aufheben des Schreibschutzes sind die Informationen in p0300 zu beachten. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 613 = 5: --> p1037, p1038, p1520, p1521, p1530, p1531, p1570, p1580, p1574, p1750, p1759, p1802, p1803, p2140, p2142, p2148, p2150, p2161, p2162, p2163, p2164, p2170, p2175, p2177, p2194, p2390, p2392, p2393 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 614 Motor-Bemessungsstrom identifiziert / Mot I_Bemes ident Zugriffsstufe: 4 Berechnet: - Datentyp: FloatingPoint32 Änderbar: - Normierung: - Dynamischer Index: MDS, p0130 Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: 0.00 [Aeff] 10000.00 [Aeff] - [Aeff] Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 615 Dabei handelt es sich um die Wartezeit zwischen der Impulsfreigabe und der Freigabe des Hochlaufgebers. Während dieser Zeit wird die Magnetisierung eines Asynchronmotors aufgebaut. VORSICHT Der Asynchronmotor kann bei unzureichender Magnetisierung unter Last oder bei zu starken Beschleunigungen kippen (siehe Hinweis). Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 616 Änderbar: T, U Normierung: - Dynamischer Index: MDS, p0130 Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: 0.00000 [Ohm] 120.00000 [Ohm] 0.00000 [Ohm] Beschreibung: Widerstand der Leistungsleitung zwischen Leistungsteil und Motor. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 617 Bei Auswahl eines Listenmotors (p0301) wird dieser Parameter automatisch vorbelegt und ist schreibgeschützt. Zum Aufheben des Schreibschutzes sind die Informationen in p0300 zu beachten. Hinweis Bei Synchronmotoren (p0300 = 2) wird der Parameter nicht verwendet. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 618 Der Wert wird automatisch mit Hilfe des Motormodells berechnet (p0340 = 1, 2) oder über die Motoridentifikation (p1910) bestimmt. ACHTUNG Bei Auswahl eines Listenmotors (p0301) wird dieser Parameter automatisch vorbelegt und ist schreibgeschützt. Zum Aufheben des Schreibschutzes sind die Informationen in p0300 zu beachten. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 619 Die Sättigungscharakteristik (Fluss als Funktion des Magnetisierungsstroms) wird über 4 Punkte definiert. Dieser Parameter gibt die y-Koordinate (Fluss) für das 2. Wertepaar der Kennlinie an. Setzt den zweiten Flusswert der Sättigungscharakteristik in [%] bezogen auf den Motornennfluss (100 %). Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 620 Siehe auch: p0369 Hinweis Bei Asynchronmotoren entspricht p0365 = 100 % dem Motornennfluss. Der Parameter wird bei Verlassen der Schnellinbetriebnahme mit p3900 > 0 zurückgesetzt, wenn kein Listenmotor eingestellt ist (p0300). Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 621 Dieser Parameter gibt die x-Koordinate (Magnetisierungsstrom) für das 3. Wertepaar der Kennlinie an. Setzt den dritten Magnetisierungsstrom der Sättigungscharakteristik in [%] bezogen auf den Nennmagnetisierungsstrom (r0331). Abhängigkeit: Für die Magnetisierungsströme gilt: p0366 < p0367 < p0368 < p0369 Siehe auch: p0364 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 622 Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: - [Ohm] - [Ohm] - [Ohm] Beschreibung: Anzeige der Summe des Leitungswiderstands zwischen Leistungsteil und Motor sowie des internen Umrichterwiderstands. Abhängigkeit: Siehe auch: r0238, p0352 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 623 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 6640, 6714, 6721, 6828, 6834, 6836 Min: Max: Werkseinstellung: - [mH] - [mH] - [mH] Beschreibung: Anzeige der Ständerstreuinduktivität des Motors inklusive der Motordrossel (p0233). Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 624 Der Parameter zeigt p0307 an. Bei p0307 = 0 wird r0394 aus p0304 und p0305 berechnet (nur bei Asynchronmotoren). Je nach Bauart des Motors kann es zu Abweichungen von der wirklichen Motor-Bemessungsleistung kommen. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 625: Technologische Anwendung (Applikation) / Tec Anwendung

    Bei p0096 = 1, 2 (Standard, Dynamic Drive Control) ist p0500 nicht änderbar. ACHTUNG Wird die technologische Applikation innerhalb der Inbetriebnahme (p0010 = 1, 5, 30) auf p0500 = 0 ... 3 eingestellt, so wird die Betriebsart (p1300) entsprechend vorbelegt. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 626 Bei p0096 = 2 (Dynamic Drive Control) ist p0500 nicht änderbar. ACHTUNG Wird die technologische Applikation innerhalb der Inbetriebnahme (p0010 = 1, 5, 30) auf p0500 = 0 ... 3 eingestellt, so wird die Betriebsart (p1300) entsprechend vorbelegt. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 627: Technologische Anwendung (Standard Drive Control) / Techn Anw Sdc

    Technologische Anwendung (Dynamic Drive Control) / Techn Anw DDC Zugriffsstufe: 2 Berechnet: - Datentyp: Integer16 Änderbar: C2(1), T Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 628 - p1574 = 2 V - p1750.2 = 1: Geberlose Regelung der Asynchronmaschine bis Frequenz Null wirksam. - p1802 = 9 oder 19 (Optimierte Pulsmuster bei p0300 = 14) - p1803 = 106 % Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 629: Einheitensystem Auswahl / Einheitensys Ausw

    [6] = Parameter in p0521[0...19] [7] = Parameter in p0522[0...19] [8] = Parameter in p0523[0...19] [9] = Parameter in p0524[0...19] Abhängigkeit: Siehe auch: p0515, p0516, p0517, p0518, p0519, p0520, p0521, p0522, p0523, p0524 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 630 Normierung spezifisch Parameter bezogen auf p0514[3] / Norm spez p514[3] Zugriffsstufe: 3 Berechnet: CALC_MOD_ALL Datentyp: Unsigned32 Änderbar: T Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: 4294967295 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 631 Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: 4294967295 Beschreibung: Einstellung der Parameter mit Bezugswert in p0514[6] für die spezifische Normierung. p0521[0]: Parameternummer p0521[1]: Parameternummer p0521[2]: Parameternummer p0521[19]: Parameternummer Abhängigkeit: Siehe auch: p0514 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 632 Lager Ausführung Auswahl / Lager Ausführ Ausw Zugriffsstufe: 3 Berechnet: - Datentyp: Unsigned16 Änderbar: C2(1, 3) Normierung: - Dynamischer Index: MDS, p0130 Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 633: Lager Codenummer Auswahl / Lager Codenr Ausw

    - Bei p0324 = 0 oder p0532 = 0 wird p0322 verwendet. - Bei p0324 > 0 und p0532 > 0 wird der Minimalwert aus beiden Parametern verwendet. Abhängigkeit: Siehe auch: p0301, p0322, p0530, p1082 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 634: Automatische Bezugswertberechnung Sperren / Berechn Sperren

    Auswahl der Einheit für Parameter des Technologiereglers. Bei p0595 = 1, 2 wirkt die in p0596 eingestelle Bezugsgröße nicht. Wert: 1 bezogen dimensionslos °C ltr/s m³/s ltr/min m³/min ltr/h m³/h kg/s Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 635: Technologische Einheit Bezugsgröße / Tech Einh Bezugsgr

    Technologische Einheit Bezugsgröße / Tech Einh Bezugsgr Zugriffsstufe: 1 Berechnet: - Datentyp: FloatingPoint32 Änderbar: T Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: 0.01 340.28235E36 1.00 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 636 Siehe auch: p0612 Siehe auch: F07011, A07910 ACHTUNG Bei Auswahl eines Listenmotors (p0301) wird dieser Parameter automatisch vorbelegt und ist schreibgeschützt. Zum Aufheben des Schreibschutzes sind die Informationen in p0300 zu beachten. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 637: Motorübertemperatur Reaktion / Mot Temp Reakt

    Einheitengruppe: - Einheitenwahl: - Funktionsplan: 8016, 8017, 8018 Min: Max: Werkseinstellung: Beschreibung: Einstellung der Reaktion bei Erreichen der Warnschwelle der Motortemperatur. Wert: Keine Reaktion, nur Warnung, keine Reduzierung von I_max Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 638 Hinweis Ein Rücksetzen des Parameters auf p0611 = 0 führt zum Ausschalten des thermischen I2t-Motormodells (siehe p0612). Ist kein Temperatursensor parametriert, wird die Umgebungstemperatur für das thermische Motormodell aus p0625 bezogen. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 639 Bei anderen permanenterregten Synchronmotoren muss das Motortemperaturmodell 1 (I2t) vom Anwender selbst aktiviert werden. Das Aktivieren dieses Motortemperaturmodells (I2t) ist nur bei Zeitkonstante größer Null möglich (p0611 > 0). Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 640 Ab Firmware-Version 4.7 SP6 und p0612.12 = 1 gilt: Der Parameter beschreibt die aktuelle Umgebungstemperatur. - Temperaturmodell 3 (p0612.2 = 1): Der Parameter beschreibt die aktuelle Umgebungstemperatur. Abhängigkeit: Siehe auch: p0612 Siehe auch: F07011, A07012 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 641 Min: Max: Werkseinstellung: Beschreibung: Einstellung der thermischen Adaption des Ständer-/Primärteilwiderstands und Läufer-/Sekundärteilwiderstands gemäß r0395 bzw. r0396. Wert: Keine thermische Adaption von Ständer- und Läuferwiderstand Widerstände an Temperaturen des thermischen Modells adaptiert Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 642 Bei aktivierter Identifikation wird die Aufmagnetisierungszeit durch p0622 festgelegt und nicht durch p0346. Die Schnellmagnetisierung (p1401.6) wird intern abgeschaltet und die Warnung A07416 angezeigt. Die Freigabe der Drehzahl erfolgt nach Ende der Messung. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 643 Bei aktivierter Identifikation wird die Aufmagnetisierungszeit durch p0622 festgelegt und nicht durch p0346. Die Schnellmagnetisierung (p1401.6) wird intern abgeschaltet und die Warnung A07416 angezeigt. Die Freigabe der Drehzahl erfolgt nach Ende der Messung. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 644: Rs-Identifikation Ständerwiderstand Nach Wiedereinschalten / Rs-Id Rs N Einsch

    Einheitengruppe: 21_2 Einheitenwahl: p0505 Funktionsplan: 8018 Min: Max: Werkseinstellung: 10 [K] 200 [K] 50 [K] Beschreibung: Festlegung der Nenn-Übertemperatur des Ständereisens bezogen auf die Umgebungstemperatur im Motortemperaturmodell 2 (p0612.1 = 1). Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 645 Festlegung der Nenn-Übertemperatur des Käfigläufers bezogen auf die Umgebungstemperatur im Motortemperaturmodell 2 (p0612.1 = 1). Abhängigkeit: Bei Motoren der Reihe 1LA7 (p0300) wird der Parameter in Abhängigkeit von p0307 und p0311 vorbelegt. Siehe auch: p0625 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 646 Min: Max: Werkseinstellung: - [°C] - [°C] - [°C] Beschreibung: Anzeige der Ständereisentemperatur des Motortemperaturmodells (Modell 2 und 3). Hinweis Beim Motortemperaturmodell 1 (p0612.0 = 1) ist dieser Parameter nicht gültig. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 647 Änderbar: T Normierung: PERCENT Dynamischer Index: CDS, p0170 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 6640 Min: Max: Werkseinstellung: Beschreibung: Einstellung der Signalquelle für die variable Stromgrenze. Der Wert ist bezogen auf p0640. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 648: Stromgrenze Auferregung Asynchronmotor / Imax Erregung Asm

    Bei p0651 = 0 ist der Betriebsstundenzähler ausgeschaltet. Mit p0651 = 0 setzen wird automatisch auch p0650 = 0 gesetzt. Der Betriebsstundenzähler läuft nur beim Antriebsdatensatz 0 und 1 (Drive Data Set, DDS). Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 649: Cu Eingänge Und Ausgänge Anzahl / Cu I/O Anzahl

    Hoch DI 5 (X133. 17) Hoch DI 6 (X203. 88) Hoch DI 7 (X203. 87) Hoch DI 11 (X132.3, 4) AI 0 Hoch DI 12 (X132. 10, 11) AI 1 Hoch Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 650: Co/Bo: Cu Digitaleingänge Status / Cu Di Status

    DI 5 (X133. 17) Hoch DI 6 (X203. 88) Hoch DI 7 (X203. 87) Hoch DI 11 (X132.3, 4) AI 0 Hoch DI 12 (X132. 10, 11) AI 1 Hoch Abhängigkeit: Siehe auch: r0722 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 651 ACHTUNG Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. Hinweis DO: Digital Output (Digitalausgang) Relais-Ausgang: NO = normally open (Schließer), NC = normally closed (Öffner) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 652 Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 2119, 2030, 2130 Min: Max: Werkseinstellung: 52.0 Beschreibung: Einstellung der Signalquelle für die Klemme DO 2 (NO: X204. 98 / NC: X204. 99). Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 653 Funktionsplan: - Min: Max: Werkseinstellung: Beschreibung: Einstellung der Signalquelle für die Klemme DO 4 (NO: X204. 93). ACHTUNG Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 654: Cu Digitalausgänge Status / Cu Do Status

    Min: Max: Werkseinstellung: 0000 0000 bin Beschreibung: Einstellung zur Invertierung der Signale an den Digitalausgängen. Bitfeld: Signalname 1-Signal 0-Signal DO 0 (NO: X134. 19 / NC: X134. 18) Invertiert Nicht invertiert Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 655: Bo: Cu Analogeingänge Zustandswort / Cu Ai Zustandswort

    [3] = NI 1000 1 (X202 81/82) Abhängigkeit: Der Typ des Analogeingangs AIx (Spannungs-, Strom- oder Temperatureingang) wird über p0756 eingestellt. Siehe auch: p0756 Hinweis AI: Analog Input (Analogeingang) X202: Klemme IO Module Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 656: Cu Analogeingänge Typ / Cu Ai Typ

    Berechnet: - Datentyp: Integer16 Änderbar: T, U Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 9566, 9568, 9576 Min: Max: Werkseinstellung: [0] 4 [1] 4 [2] 8 [3] 8 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 657 Bei p0756 = 3 wird p0757 = 4.0 mA, p0758 = 0.0 %, p0759 = 20.0 mA und p0760 = 100.0 % gesetzt. Bei p0756 = 6, 7 wird p0757 = 0 °C, p0758 = 0.0 %, p0759 = 100 °C und p0760 = 100.0 % gesetzt. X202: Klemme IO Module Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 658 Bei p0756 = 3 wird p0757 = 4.0 mA, p0758 = 0.0 %, p0759 = 20.0 mA und p0760 = 100.0 % gesetzt. Bei p0756 = 6, 7 wird p0757 = 0 °C, p0758 = 0.0 %, p0759 = 100 °C und p0760 = 100.0 % gesetzt. X202: Klemme IO Module Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 659: Cu Analogeingänge Kennlinie Wert X1 / Cu Ai Kennl X1

    Dieser Parameter gibt die x-Koordinate (V, mA, °C) des 2. Wertepaares der Kennlinie vor. Index: [0] = AI0 (X132 3/4) [1] = AI1 (X132 10/11) [2] = NI 1000 0 (X202 80/82) [3] = NI 1000 1 (X202 81/82) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 660: Cu Analogeingänge Kennlinie Wert Y2 / Cu Ai Kennl Y2

    CU Analogeingänge Drahtbruchüberwachung Verzögerungszeit / CU Drahtbr t_Ver Zugriffsstufe: 3 Berechnet: - Datentyp: Unsigned16 Änderbar: T, U Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 9566, 9568 Min: Max: Werkseinstellung: 0 [ms] 1000 [ms] 100 [ms] Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 661: Cu Analogeingänge Totzone / Cu Ai Totzone

    Einstellung der Signalquelle für die Analogausgänge. Index: [0] = AO0 (X133 12/13) [1] = AO1 (X202 85/86) [2] = AO2 (X202 83/84) Hinweis AO: Analog Output (Analogausgang) X202: Klemme IO Module Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 662: Cu Analogausgänge Ausgangswert Aktuell Bezogen / Cu Ao Ausg Akt Bez

    CU Analogausgänge Betragsbildung aktivieren / CU AO Betrag akt Zugriffsstufe: 2 Berechnet: - Datentyp: Integer16 Änderbar: T Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 9572 Min: Max: Werkseinstellung: Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 663: Cu Analogausgänge Typ / Cu Ao Typ

    [0] = AO0 (X133 12/13) [1] = AO1 (X202 85/86) [2] = AO2 (X202 83/84) Abhängigkeit: Siehe auch: p0776 ACHTUNG Dieser Parameter wird beim Ändern von p0776 (Analogausgänge Typ) automatisch überschrieben. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 664: Cu Analogausgänge Kennlinie Wert Y1 / Cu Ao Kennl Y1

    [2] = AO2 (X202 83/84) Abhängigkeit: Siehe auch: p0776 ACHTUNG Dieser Parameter wird beim Ändern von p0776 (Analogausgänge Typ) automatisch überschrieben. Hinweis Die Parameter für die Kennlinie wirken nicht begrenzend. X202: Klemme IO Module Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 665 Funktionsplan: 9572 Min: Max: Werkseinstellung: Beschreibung: Anzeige des Status der Analogausgänge. Bitfeld: Signalname 1-Signal 0-Signal AO 0 negativ Nein AO 1 negativ Nein AO 2 negativ Nein Hinweis AO: Analog Output (Analogausgang) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 666: Co: Feldbus Analogausgänge / Feldbus Ao

    Klemmenauswertu DI 11 (X132. 3, 4) AI 0 Simulation Klemmenauswertu DI 12 (X132.10, 11) AI 1 Simulation Klemmenauswertu Abhängigkeit: Der Sollwert für die Eingangssignale wird über p0796 vorgegeben. Siehe auch: p0796 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 667: Cu Digitaleingänge Simulationsmodus Sollwert / Cu Di Simul Sollw

    [1] = AI1 (X132 10/11) [2] = NI 1000 0 (X202 80/82) [3] = NI 1000 1 (X202 81/82) Abhängigkeit: Der Sollwert für die Eingangsspannung wird über p0798 vorgegeben. Siehe auch: p0798 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 668: Cu Analogeingänge Simulationsmodus Sollwert / Cu Ai Sim Sollw

    Durch eine Datenübertragung wird der flüchtige Gerätespeicher nicht beeinflusst. p0803 Datenübertragung Gerätespeicher als Quelle/Ziel / Ger_sp Quel/Ziel Zugriffsstufe: 3 Berechnet: - Datentyp: Integer16 Änderbar: T Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 669: Datenübertragung Start / Datenübertr Start

    übertragen werden. p0802 = (nicht relevant) p0803 = (nicht relevant) p0804 = 12 (Übertragung der GSD-Dateien auf die Speicherkarte starten) --> Die GSD-Dateien werden vom Gerätespeicher zur Speicherkarte übertragen und im Verzeichnis /SIEMENS/ SINAMICS/DATA/CFG abgelegt. Wert: Inaktiv Speicherkarte nach Gerätespeicher Gerätespeicher nach Speicherkarte...
  • Seite 670 Es ist keine Speicherkarte gesteckt. p0804 Datenübertragung Start / Datenübertr Start G120X_USS Zugriffsstufe: 3 Berechnet: - Datentyp: Integer16 Änderbar: T Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: 1100 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 671 = 1002: Die in p0803 als Quelle eingestellte Parametersicherung im Gerätespeicher existiert nicht oder es ist nicht genügend freier Speicherplatz im Gerätespeicher vorhanden. p0804 = 1003: Es ist keine Speicherkarte gesteckt. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 672: Bi: Steuerungshoheit Sperren / Pcctrl Sperren

    Kopieren eines Befehlsdatensatzes (Command Data Set, CDS) in einen anderen. Index: [0] = Quell-Befehlsdatensatz [1] = Ziel-Befehlsdatensatz [2] = Kopiervorgang starten Abhängigkeit: Siehe auch: r3996 ACHTUNG Beim Kopieren der Befehlsdatensätze kann es zu kurzzeitigen Kommunikationsunterbrechungen kommen. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 673: Bi: Befehlsdatensatz-Anwahl Cds Bit 0 / Wahl Cds Bit

    Einheitengruppe: - Einheitenwahl: - Funktionsplan: 8560 Min: Max: Werkseinstellung: Beschreibung: Einstellung der Signalquelle für die Anwahl des Befehlsdatensatzes Bit 1 (Command Data Set, CDS Bit 1). Abhängigkeit: Siehe auch: r0050, p0810, r0836 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 674: Antriebsdatensatz Dds Kopieren / Dds Kopieren

    Einstellung der Signalquelle für die Anwahl des Antriebsdatensatzes Bit 1 (Drive Data Set, DDS Bit 1). Abhängigkeit: Siehe auch: r0051, r0837 ACHTUNG Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 675: Co/Bo: Befehlsdatensatz Cds Angewählt / Cds Angewählt

    Berechnet: - Datentyp: Unsigned8 Änderbar: - Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 8560 Min: Max: Werkseinstellung: Beschreibung: Anzeige des über Binektoreingang angewählten Befehlsdatensatzes (Command Data Set, CDS). Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 676: Co/Bo: Antriebsdatensatz Dds Angewählt / Dds Angewählt

    Bei Binektoreingang p0840 = 0-Signal wird die Einschaltsperre quittiert. Nur die einschaltende Signalquelle kann auch wieder ausschalten. Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 677: Bi: Kein Austrudeln/Austrudeln (Aus2) Signalquelle 1 / Aus2 S_Q

    Datentyp: Unsigned32 / Binary G120X_PN Änderbar: T Normierung: - Dynamischer Index: CDS, p0170 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 2501, 8720, 8820, 8920 Min: Max: Werkseinstellung: [0] 2090.1 [1] 1 [2] 2090.1 [3] 2090.1 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 678: Bi: Kein Austrudeln/Austrudeln (Aus2) Signalquelle 2 / Aus2 S_Q

    BI: Kein Austrudeln/Austrudeln (AUS2) Signalquelle 2 / AUS2 S_q 2 Zugriffsstufe: 3 Berechnet: - Datentyp: Unsigned32 / Binary Änderbar: T Normierung: - Dynamischer Index: CDS, p0170 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 2501, 8720, 8820, 8920 Min: Max: Werkseinstellung: Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 679: Bi: Kein Schnellhalt/Schnellhalt (Aus3) Signalquelle 1 / Aus3 S_Q

    BI: p0848 = 0-Signal oder BI: p0849 = 0-Signal - AUS3 (Abbremsen mit AUS3-Rampe (p1135), dann Impulslöschung und Einschaltsperre) BI: p0848 = 1-Signal und BI: p0849 = 1-Signal - Kein AUS3 (Freigabe möglich) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 680: Bi: Kein Schnellhalt/Schnellhalt (Aus3) Signalquelle 2 / Aus3 S_Q

    - AUS3 (Abbremsen mit AUS3-Rampe (p1135), dann Impulslöschung und Einschaltsperre) BI: p0848 = 1-Signal und BI: p0849 = 1-Signal - Kein AUS3 (Freigabe möglich) VORSICHT Bei aktivierter "Steuerungshoheit von PC" ist dieser Binektoreingang wirksam. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 681: Bi: Betrieb Freigeben/Betrieb Sperren / Betrieb Freigeben

    BI: Betrieb freigeben/Betrieb sperren / Betrieb freigeben G120X_USS Zugriffsstufe: 3 Berechnet: - Datentyp: Unsigned32 / Binary Änderbar: T Normierung: - Dynamischer Index: CDS, p0170 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 2501 Min: Max: Werkseinstellung: Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 682: Bi: Führung Durch Plc/Keine Führung Durch Plc / Führung Durch Plc

    Einstellung der Signalquelle für den Befehl "Führung durch PLC/Keine Führung durch PLC". Dieser Befehl entspricht beim PROFIdrive-Profile dem Steuerwort 1 Bit 10 (STW1.10). BI: p0854 = 0-Signal Keine Führung durch PLC. BI: p0854 = 1-Signal Führung durch PLC. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 683: Bi: Netzschütz Rückmeldung / Netzschütz Rückm

    Der Zustand des Netzschützes wird in Abhängigkeit vom Signal BO: r0863.1 überwacht. Bei aktivierter Überwachung (BI: p0860 ungleich r0863.1) wird die Störung F07300 auch dann gemeldet, wenn das Schütz geschlossen ist, bevor eine Ansteuerung durch r0863.1 erfolgt. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 684: Co/Bo: Antriebskopplung Zustands-/Steuerwort / Koppl Zsw/Stw

    Quelle von p0840 = 0 (AUS1) quittiert werden und sollte noch vor Ablauf der Hauptschützhaltezeit wieder auf 1 gehen, ansonsten öffnet das Hauptschütz. Bei Betrieb eines Antriebs an der SINUMERIK, der erst mit dem AUS1-Befehl das Hauptschütz schließt (Blocksize, Chassis), sollte p0867 auf mindestens 50 ms eingestellt werden. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 685: Bi: Hauptschütz Schließen / Hauptsch Schließen

    Datentyp: Unsigned16 Änderbar: - Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 2501 Min: Max: Werkseinstellung: Beschreibung: Anzeige und Konnektorausgang für das Steuerwort der Ablaufsteuerung. Bitfeld: Signalname 1-Signal 0-Signal Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 686 Diese Signale werden für das Zustandswort 1 bei PROFIdrive verwendet. p0918 PROFIBUS Adresse / PB Adresse G120X_DP Zugriffsstufe: 2 Berechnet: - Datentyp: Unsigned16 Änderbar: T Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 2401, 2410 Min: Max: Werkseinstellung: Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 687: Co: Störpufferänderungen Zähler / Störpufferänd

    Standard Telegramm 1, PZD-2/2 Standard Telegramm 20, PZD-2/6 350: SIEMENS Telegramm 350, PZD-4/4 352: SIEMENS Telegramm 352, PZD-6/6 353: SIEMENS Telegramm 353, PZD-2/2, PKW-4/4 354: SIEMENS Telegramm 354, PZD-6/6, PKW-4/4 999: Freie Telegrammprojektierung mit BICO Abhängigkeit: Siehe auch: p2038 Siehe auch: F01505 Hinweis Bei p0922 = 100 ...
  • Seite 688 Max: Werkseinstellung: - [ms] - [ms] - [ms] Beschreibung: Anzeige der Systemlaufzeit in Millisekunden, an der die Störung aufgetreten ist. Abhängigkeit: Siehe auch: r0945, r0947, r0949, r2109, r2130, r2133, r2136, p8400 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 689: Störfälle Zähler / Störfälle Anz

    Anzeige des entsprechenden Wertes für die Baudrate bei PROFIBUS. Wert: 9.6 kBit/s 19.2 kBit/s 93.75 kBit/s 187.5 kBit/s 500 kBit/s 1.5 MBit/s 3 MBit/s 6 MBit/s 12 MBit/s 31.25 kBit/s 45.45 kBit/s 255: Unbekannt Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 690 = 2010 --> Jahr 2010 r0964[4] = 1705 --> 17. Mai r0964[5] = 2 --> 2 Antriebsobjekte r0964[6] = 200 --> Zweiter Teil Firmware-Version (Vollständige Version: V04.03.02.00) Gerätetyp: r0964[1] = 5720 --> SINAMICS G120X DP r0964[0...6] Geräteidentifikation / Geräteident G120X_PN Zugriffsstufe: 3...
  • Seite 691 = 2010 --> Jahr 2010 r0964[4] = 1705 --> 17. Mai r0964[5] = 2 --> 2 Antriebsobjekte r0964[6] = 200 --> Zweiter Teil Firmware-Version (Vollständige Version: V04.03.02.00) Gerätetyp: r0964[1] = 5723 --> SINAMICS G120X USS r0965 PROFIdrive Profilnummer / PD Profilnummer G120X_DP, Zugriffsstufe: 3...
  • Seite 692 Lieferzustand nichtflüchtig speichern als Einstellung 30 Abhängigkeit: Siehe auch: p0970, p1960, r3996 VORSICHT Bei gesteckter Speicherkarte (optional) und nicht verwendeter USB-Schnittstelle gilt: Die Parameter werden auch auf der Karte gespeichert und überschreiben dabei bereits vorhandene Daten! Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 693 Liste vorhandener Parameter 1 / Liste vorh Par 1 Zugriffsstufe: 4 Berechnet: - Datentyp: Unsigned16 Änderbar: - Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: Beschreibung: Anzeige der vorhandenen Parameter für diesen Antrieb. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 694 Änderbar: - Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: Beschreibung: Anzeige der gegenüber der Werkseinstellung geänderten Parameter für diesen Antrieb. Abhängigkeit: Siehe auch: r0991, r0999 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 695 Drehzahlsollwert Auswahl / n_soll Ausw G120X_DP, Zugriffsstufe: 1 Berechnet: - Datentyp: Integer16 G120X_PN Änderbar: T Normierung: - Dynamischer Index: CDS, p0170 Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 696 Analogsollwert 2 + Drehzahlfestsollwert Analogsollwert 2 + Feldbus Analogsollwert 2 + Analogsollwert 2 200: Analog output connection Abhängigkeit: Beim Ändern dieses Parameters werden folgende Einstellungen beeinflusst: Siehe auch: p1070, p1071, p1075, p1076 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 697 Analogsollwert + Analogsollwert Analogsollwert + Drehzahlfestsollwert Analogsollwert + Feldbus Analogsollwert + Analogsollwert 2 Drehzahlfestsollwert + Kein Hauptsollwert Drehzahlfestsollwert + Motorpotenziometer Drehzahlfestsollwert + Analogsollwert Drehzahlfestsollwert + Drehzahlfestsollwert Drehzahlfestsollwert + Feldbus Drehzahlfestsollwert + Analogsollwert 2 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 698 Einstellung und Konnektorausgang für Drehzahlfestsollwert 2. Abhängigkeit: Siehe auch: p1020, p1021, p1022, p1023, r1024, r1197 ACHTUNG Eine BICO-Verschaltung auf einen Parameter, der zu einem Antriebsdatensatz gehört, wirkt immer auf den wirksamen Datensatz. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 699 Einstellung und Konnektorausgang für Drehzahlfestsollwert 6. Abhängigkeit: Siehe auch: p1020, p1021, p1022, p1023, r1024, r1197 ACHTUNG Eine BICO-Verschaltung auf einen Parameter, der zu einem Antriebsdatensatz gehört, wirkt immer auf den wirksamen Datensatz. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 700 Einstellung und Konnektorausgang für Drehzahlfestsollwert 10. Abhängigkeit: Siehe auch: p1020, p1021, p1022, p1023, r1024, r1197 ACHTUNG Eine BICO-Verschaltung auf einen Parameter, der zu einem Antriebsdatensatz gehört, wirkt immer auf den wirksamen Datensatz. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 701 Einstellung und Konnektorausgang für Drehzahlfestsollwert 14. Abhängigkeit: Siehe auch: p1020, p1021, p1022, p1023, r1024, r1197 ACHTUNG Eine BICO-Verschaltung auf einen Parameter, der zu einem Antriebsdatensatz gehört, wirkt immer auf den wirksamen Datensatz. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 702 Datentyp: Unsigned32 / Binary Änderbar: T Normierung: - Dynamischer Index: CDS, p0170 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 2505, 3010, 3011 Min: Max: Werkseinstellung: Beschreibung: Einstellung der Signalquelle zur Auswahl des Drehzahlfestsollwertes. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 703 Auswahl des gewünschten Drehzahlfestsollwertes über p1020 ... p1023. Anzeige der Nummer des aktuellen Drehzahlfestsollwertes in r1197. Einstellung der Werte für Drehzahlfestsollwert 1 ... 15 über p1001 ... p1015. Siehe auch: p1070, r1197 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 704 0000 0110 bin Beschreibung: Einstellung der Konfiguration für das Motorpotenziometer. Bitfeld: Signalname 1-Signal 0-Signal Speicherung aktiv Nein Automatikbetrieb Hochlaufgeber aktiv Nein Anfangsverrundung aktiv Nein Speicherung in NVRAM aktiv Nein Hochlaufgeber immer aktiv Nein Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 705 Einstellung der Signalquelle zum kontinuierlichen Erhöhen des Sollwertes beim Motorpotenziometer. Die Änderung des Sollwertes (CO: r1050) ist abhängig von der eingestellten Hochlaufzeit (p1047) und der Dauer des anliegenden Signals (BI: p1035). Abhängigkeit: Siehe auch: p1036 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 706 0.000 [1/min] Beschreibung: Einstellung der Maximaldrehzahl/-geschwindigkeit für das Motorpotenziometer. Hinweis Bei der Inbetriebnahme wird dieser Parameter entsprechend automatisch vorbelegt. Der vom Motorpotenziometer ausgegebene Sollwert wird auf diesen Wert begrenzt (siehe Funktionsplan 3020). Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 707: Bi: Motorpotenziometer Invertierung / Mop Inv

    Bei Hand wird der Sollwert über zwei Signale höher und tiefer verstellt. Bei Automatikbetrieb muss der Sollwert über einen Konnektoreingang verschaltet werden. Abhängigkeit: Siehe auch: p1030, p1035, p1036, p1042 Hinweis Bei Automatik kann die Wirksamkeit des internen Hochlaufgebers eingestellt werden. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 708 Motorpotenziometer Hochlaufzeit / Mop Hochlaufzeit Zugriffsstufe: 2 Berechnet: - Datentyp: FloatingPoint32 Änderbar: T, U Normierung: - Dynamischer Index: DDS, p0180 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 3020 Min: Max: Werkseinstellung: 0.000 [s] 1000.000 [s] 10.000 [s] Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 709: Motorpotenziometer Rücklaufzeit / Mop Rücklaufzeit

    Einheitengruppe: - Einheitenwahl: - Funktionsplan: 3050 Min: Max: Werkseinstellung: 1083[0] Beschreibung: Einstellung der Signalquelle für die Drehzahlgrenze der positiven Richtung am Hochlaufgebereingang. Hinweis Bei einer Reduzierung der Begrenzung wirkt die AUS3-Rücklaufzeit (p1135). Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 710: Ci: Drehzahlgrenze Hlg Negative Drehrichtung / N_Grenz Hlg Neg

    Über BI: p1055 oder BI: p1056 wird der Antrieb zum Tippen freigegeben. Der Befehl "EIN/AUS1" kann über BI: p0840 oder über BI: p1055/p1056 gegeben werden. Nur die Signalquelle die einschaltet kann auch wieder ausschalten. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 711 Tippen 2 Drehzahlsollwert / Tippen 2 n_soll Zugriffsstufe: 2 Berechnet: - Datentyp: FloatingPoint32 Änderbar: T Normierung: - Dynamischer Index: DDS, p0180 Einheitengruppe: 3_1 Einheitenwahl: p0505 Funktionsplan: 3001, 3030 Min: Max: Werkseinstellung: -210000.000 [1/min] 210000.000 [1/min] -150.000 [1/min] Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 712 Einstellung der Signalquelle für den Hauptsollwert. Beispiele: r1024: Drehzahlfestsollwert wirksam r1050: Motorpotenziometer Sollwert nach Hochlaufgeber Abhängigkeit: Siehe auch: p1071, r1073, r1078 ACHTUNG Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 713: Ci: Hauptsollwert Skalierung / Hauptsollw Skal

    Dynamischer Index: - Einheitengruppe: 3_1 Einheitenwahl: p0505 Funktionsplan: 3030 Min: Max: Werkseinstellung: - [1/min] - [1/min] - [1/min] Beschreibung: Anzeige des wirksamen Zusatzsollwertes. Der Wert zeigt den Zusatzsollwert nach der Skalierung an. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 714 Dieser Wert wird im Betrieb nicht unterschritten. Abhängigkeit: Siehe auch: p1106 WARNUNG Die Minimaldrehzahl wird auf 20 % der Motor-Bemessungsdrehzahl vorbelegt. Nach Einschalten aller Freigaben bei entsprechender Richtungsvorgabe beschleunigt der Motor auf diese Minimaldrehzahl. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 715 Siehe auch: p0230, r0313, p0322 ACHTUNG Nach dem Ändern des Wertes ist das weitere Ändern von Parametern gesperrt und es wird in r3996 der Status angezeigt. Ein Ändern ist bei r3996 = 0 wieder möglich. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 716 0.000 [1/min] 210000.000 [1/min] 210000.000 [1/min] Beschreibung: Einstellung der maximalen Drehzahl für die positive Richtung. ACHTUNG Eine BICO-Verschaltung auf einen Parameter, der zu einem Antriebsdatensatz gehört, wirkt immer auf den wirksamen Datensatz. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 717 - [1/min] - [1/min] - [1/min] Beschreibung: Anzeige und Konnektorausgang für die wirksame negative Drehzahlgrenze. Abhängigkeit: Siehe auch: p1082, p1086, p1088 Hinweis Vektorregelung: r1087 >= -60 x 240 Hz / r0313 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 718 Max: Werkseinstellung: 0.000 [1/min] 210000.000 [1/min] 0.000 [1/min] Beschreibung: Einstellung der Ausblenddrehzahl 3. Abhängigkeit: Siehe auch: p1091, p1092, p1094, p1101 ACHTUNG Ausblendbänder können gegebenenfalls durch nachgelagerte Begrenzungen im Sollwertkanal unwirksam werden. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 719: Ci: Ausblenddrehzahl Skalierung / N_Ausblend Skal

    Einheitengruppe: 3_1 Einheitenwahl: p0505 Funktionsplan: 3050 Min: Max: Werkseinstellung: 0.000 [1/min] 210000.000 [1/min] 0.000 [1/min] Beschreibung: Einstellung der Bandbreite für die Ausblenddrehzahlen/-geschwindigkeiten 1 bis 4. Abhängigkeit: Siehe auch: p1091, p1092, p1093, p1094 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 720: Bi: Gesamtsollwert Auswahl / Gesamtsollw Ausw

    Normierung: p2000 Dynamischer Index: CDS, p0170 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 3030 Min: Max: Werkseinstellung: Beschreibung: Einstellung der Signalquelle für den Gesamtsollwert. Bei p1108 = 1-Signal wird der Gesamtsollwert über p1109 eingelesen. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 721: Bi: Richtung Negativ Sperren / Richt Neg Sperren

    Einheitenwahl: - Funktionsplan: 2441, 2442, 2505, 3040 Min: Max: Werkseinstellung: [0] 2090.11 [1] 0 [2] 0 [3] 0 Beschreibung: Einstellung der Signalquelle für die Invertierung des Sollwerts. Abhängigkeit: Siehe auch: r1198 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 722: Co: Sollwert Nach Richtungsbegrenzung / Sollw Nach Begr

    Anzeige des Sollwertes am Eingang des Hochlaufgebers. ACHTUNG Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. Hinweis Der Sollwert ist durch andere Funktionen, z. B. Ausblenddrehzahlen, Minimal- und Maximalbegrenzungen, beeinflusst. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 723: Hochlaufgeber Hochlaufzeit / Hlg Hochlaufzeit

    Siehe auch: p1082, p1127 Hinweis Bei U/f-Steuerung und geberloser Vektorregelung (siehe p1300) ist eine Rücklaufzeit von 0 s nicht sinnvoll. Die Einstellung sollte sich an den Anlaufzeiten (r0345) des Motors orientieren. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 724: Bi: Hochlaufgeber Überbrücken / Hlg Überbrücken

    Die Hochlaufzeit (p1120) wird intern auf diese minimale Zeit begrenzt. Abhängigkeit: Siehe auch: p1082 Hinweis Die Einstellung sollte sich an den Anlaufzeiten (r0345) des Motors orientieren. Bei Änderung der Maximaldrehzahl p1082 wird p1123 neu berechnet. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 725 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 3070 Min: Max: Werkseinstellung: 0.000 [s] 30.000 [s] 0.000 [s] Beschreibung: Einstellung der Zeit für die Endverrundung beim Erweiterten Hochlaufgeber. Der Wert gilt für Hochlauf und Rücklauf. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 726: Hochlaufgeber Verrundungstyp / Hlg Verrundungstyp

    0.000 [s] 5400.000 [s] 0.000 [s] Beschreibung: Einstellung der Rampenrücklaufzeit von der Maximaldrehzahl bis zum Stillstand für den AUS3-Befehl. Hinweis Diese Zeit kann überschritten werden, wenn die maximale Zwischenkreisspannung erreicht wird. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 727 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 3070 Min: Max: Werkseinstellung: Beschreibung: Einstellung der Signalquelle für die Skalierung der Hochlaufzeit des Hochlaufgebers. Abhängigkeit: Siehe auch: p1120 Hinweis Die Hochlaufzeit wird in p1120 eingestellt. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 728: Bi: Hochlaufgeber Freigeben/Hochlaufgeber Sperren / Hlg Freigeben

    BI: p1140 = 0-Signal Hochlaufgeber sperren (Hochlaufgeberausgang auf Null setzen). BI: p1140 = 1-Signal Hochlaufgeber freigeben. Abhängigkeit: Siehe auch: r0054, p1141, p1142 VORSICHT Bei aktivierter "Steuerungshoheit von PC" ist dieser Binektoreingang unwirksam. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 729 Bei aktivierter "Steuerungshoheit von PC" ist dieser Binektoreingang unwirksam. ACHTUNG Der Hochlaufgeber ist unabhängig vom Zustand der Signalquelle in folgenden Fällen aktiv: - AUS1/AUS3. - Hochlaufgeberausgang innerhalb Ausblendband. - Hochlaufgeberausgang unterhalb Minimaldrehzahl. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 730 Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. Hinweis Bei aktiviertem Funktionsmodul "Lageregelung" (r0108.3 = 1) wird dieser Binektoreingang standardmäßig wie folgt verschaltet: BI: p1142 = 0-Signal Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 731: Bi: Hochlaufgeber Setzwert Übernehmen / Hlg Setzw Übern

    Der Ausgangswert des Hochlaufgebers wird entsprechend der maximal möglichen Beschleunigung des Antriebs nachgeführt. Bezugswert ist die Abweichung am Drehzahlregler-/Geschwindigkeitsreglereingang, die notwendig ist, um einen Hochlauf an der Drehmoment-/Kraftgrenze des Motors sicherzustellen. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 732: Hochlaufgeber Toleranz Für Hochlauf Und Rücklauf Aktiv / Hlg Tol Hl/Rl Akt

    Werkseinstellung: - [1/min] - [1/min] - [1/min] Beschreibung: Anzeige und Konnektorausgang für den Drehzahlsollwert nach Auswahl des Hochlaufgebers. Der Wert ist die Summe aus Drehzahlsollwert 1 (p1155) und Drehzahlsollwert 2 (p1160). Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 733: Co/Bo: Steuerwort Sollwertkanal / Stw Sollwertkanal

    1-Signal 0-Signal Hochlauf aktiv Nein Rücklauf aktiv Nein Hochlaufgeber aktiv Nein Hochlaufgeber gesetzt Nein Hochlaufgeber angehalten Nein Hochlaufgeber-Nachführung aktiv Nein Maximalbegrenzung aktiv Nein Hochlaufgeber Beschleunigung positiv Nein Hochlaufgeber Beschleunigung negativ Nein Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 734 Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: Beschreibung: Einstellung der Signalquelle zum Freigeben der Funktion "Fangen". Abhängigkeit: Siehe auch: p1200 Hinweis Die Rücknahme des Freigabesignals wirkt wie p1200 = 0. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 735 U/f-Steuerung und kleinen Drehzahlen), so empfiehlt es sich die Suchgeschwindigkeit zu verringern (p1203 vergrößern). Für das Fangen der Reluktanzmaschine wird das Minimum der Suchgeschwindkeit begrenzt (p1203 >= 50 %). Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 736: Co/Bo: Fangen U/F-Steuerung Status / Fangen Uf Stat

    Drehzahladaptionskreis I-Anteil auf 0 setzen Nein Stromregelung ein Nein Isd_soll = 0 A Nein Frequenz gehalten Nein Suche in positiver Richtung Nein Suche gestartet Nein Strom eingeprägt Nein Suche abgebrochen Nein Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 737 Nein Schnelles Fangen mit Spannungsmodell für ASM Nein eingeschaltet Schnelles Fangen mit Spannungsmodell für ASM beendet Nein Beobachter mit VSM Spannung beaufschlagen Nein Flussrampe vorbelegen Nein Adaption Stromregler- und Nein Drehzahladaptionsreglerverstärkung Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 738: Wiedereinschaltautomatik Störungen Unwirksam / Wea Stör Unwirksam

    Eine Änderung wird ausschließlich im Zustand "Initialisierung" (r1214.0) und "Warten auf Alarm" (r1214.1) übernommen. Bei anstehenden Fehlern kann der Parameter deshalb nicht geändert werden. Bei p1210 > 1 wird der Motor automatisch gestartet. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 739: Wiedereinschaltautomatik Anlaufversuche / Wea Anlaufversuche

    Netzstörung und der Netzwiederkehr eine andere Störung auf, so führt deren Quittierung ebenfalls zur Dekrementierung des Anlaufzählers. Zu p1210 = 26: Der Anlaufzähler wird dann dekrementiert, wenn nach erfolgreicher Fehlerquittierung der Einschaltbefehl vorliegt. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 740 Eine Änderung wird ausschließlich im Zustand "Initialisierung" (r1214.0) und "Warten auf Alarm" (r1214.1) übernommen. Nach Auftreten der Störung F07320 muss der Einschaltbefehl zurückgenommen und alle Störungen quittiert werden, damit die Wiedereinschaltautomatik wieder aktiviert wird. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 741: Co/Bo: Wiedereinschaltautomatik Status / Wea Status

    Quittierbefehl setzen Nein Alarme quittieren Nein Wiedereinschalten Nein Wartezeit läuft nach automatischem Einschalten Nein Störung Nein Wirksame Störung Nein Anlaufzähler Bit 0 Anlaufzähler Bit 1 Anlaufzähler Bit 2 Anlaufzähler Bit 3 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 742 Vektorregelung vergrößert werden, um ein sicheres Abschalten zu garantieren (siehe p1755, p1750.7). ACHTUNG Aus Kompatibilitätsgründen zu früheren Firmware-Versionen wird ein Parameterwert Null im Index 1 bis 31 beim Hochlauf der Control Unit mit dem Parameterwert im Index 0 überschrieben. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 743 - Der Drehzahlistwert unterschreitet die Schwelle in p1226 und die danach gestartete Zeit in p1228 ist abgelaufen. - Der Drehzahlsollwert unterschreitet die Schwelle in p1226 und die danach gestartete Zeit in p1227 ist abgelaufen. Abhängigkeit: Siehe auch: p1226, p1227 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 744: Bi: Gleichstrombremsung Aktivierung / Dc-Brems Akt

    Funktionsplan: 7014, 7016, 7017 Bremse) Min: Max: Werkseinstellung: Beschreibung: Einstellung zum Aktivieren der Gleichstrombremsung. Wert: Keine Funktion Gleichstrombremse Gleichstrombremsung bei AUS1/AUS3 Gleichstrombremsung unter Startdrehzahl Abhängigkeit: Siehe auch: p0300, p1232, p1233, p1234, r1239 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 745: Gleichstrombremsung Zeitdauer / Dcbrk Zeitdauer

    Bremse), G120X_PN Änderbar: T, U Normierung: - Dynamischer Index: MDS, (DC Bremse), p0130 G120X_USS (DC Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7017 Bremse) Min: Max: Werkseinstellung: 0.0 [s] 3600.0 [s] 1.0 [s] Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 746: Co/Bo: Gleichstrombremsung Zustandswort / Dcbrk Zsw

    Vdc_min-Regler freigeben (kinetische Pufferung) Vdc_min-Regler und Vdc_max-Regler freigeben Abhängigkeit: Siehe auch: p1245 Siehe auch: A07400, A07401, A07402, F07405, F07406 ACHTUNG Ein zu großer Wert in p1245 beeinflusst möglicherweise den Normalbetrieb des Antriebs negativ. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 747 100 % bedeutet, dass p1250, p1251 und p1252 (Verstärkung, Nachstellzeit und Vorhaltezeit) entsprechend ihrer Grundeinstellungen verwendet werden, basierend auf einer theoretischen Regleroptimierung. Ist eine nachträgliche Optimierung notwendig, so kann dies über den Dynamikfaktor erfolgen. Dabei werden p1250, p1251, p1252 mit dem Dynamikfaktor p1243 bewertet. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 748 Mit Vergrößern der Drehzahlschwelle und Einstellung einer Endverrundungszeit im Hochlaufgeber (p1131) kann bei einem schnellen Abbremsvorgang, bei dem die Hochlaufgebernachführung aktiv wurde, ein Drehen des Antriebs in entgegengesetzte Drehrichtung verhindert werden. Dies wird durch eine dynamische Einstellung des Drehzahlreglers unterstützt. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 749 Werkseinstellung: 0 [ms] 1000 [ms] 0 [ms] Beschreibung: Einstellung der Vorhaltezeitkonstante für den Regler der Zwischenkreisspannung (Vdc_min-Regler, Vdc_max- Regler). Abhängigkeit: Die wirksame Vorhaltezeit ergibt sich unter Berücksichtigung von p1243 (Vdc_max-Regler Dynamikfaktor). Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 750 Ein Verlassen der Vdc_min-Regelung vor Erreichen des Motorstillstands verhindert ein starkes Ansteigen des generatorischen Bremsmomentes bei kleinen Drehzahlen und führt nach Impulssperre zum Austrudeln des Motors. Das maximale Bremsmoment kann aber auch über die entsprechende Drehmomentbegrenzung eingestellt werden. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 751: Co/Bo: Bypass Steuer-/Zustandswort / Bypass Stw/Zsw

    Die Funktion "Bypass" steht nur für Asynchronmotoren zur Verfügung. Hinweis Steuerbit 0 und 1 sind auf Signalausgänge zu verschalten, über die die Schalter in den Motorzugangsleitungen angesteuert werden sollen. Diese sind für das Schalten unter Last auszulegen. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 752 Bei Anwahl p1260 = 3 und p1267.1 = 1 wird bei Erreichen dieser Drehzahl automatisch der Bypass aktiviert. Die Bypass Drehzahlschwelle wirkt nur bei positiven Drehrichtungen. Sollte der Antrieb am Netz negative Drehzahlen benötigen, kann dies über die Drehrichtungsumkehr p1820 erreicht werden. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 753: Bi: Bypass Steuerbefehl / Bypass Befehl

    Bei Schaltern ohne Rückmeldung ist als Signalquelle das zugehörige Steuerbit zu verschalten: BI: p1269[0] = r1261.0 BI: p1269[1] = r1261.1 Bei Eingabe von p1269 = 0 wird diese Verschaltung für Schalter ohne Rückmeldung automatisch eingestellt. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 754 Datentyp: FloatingPoint32 Änderbar: T, U Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: 0 [ms] 5000 [ms] 1000 [ms] Beschreibung: Einstellung der Überwachungszeit für die Bypass-Schalter. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 755 Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: 0000 bin Beschreibung: Einstellung der Konfiguration für den Zwischenkreisspannungsregler. Bitfeld: Signalname 1-Signal 0-Signal Vdc_min-Regelung (U/f) ohne Hochlauframpe Nein Vdc_min Verkürzte Wartezeit bei Netzwiederkehr Nein Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 756 Max: Werkseinstellung: 0.000 [s] 300.000 [s] 4.000 [s] Beschreibung: Einstellung der Überwachungszeit für den Vdc_max-Regler. Wird die Rücklauframpe des Drehzahlsollwertes länger als in p1284 eingestellt angehalten, so wird Störung F07404 ausgegeben. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 757 Einstellung der Proportionalverstärkung für den Vdc-Regler (Regler für Zwischenkreisspannung). Hinweis Der Verstärkungsfaktor ist proportional zur Kapazität des Zwischenkreises. Der Parameter wird auf einen Wert voreingestellt, der optimal zur Kapazität des Leistungsteils passt. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 758 Berechnet: - Datentyp: Integer16 Änderbar: T, U Normierung: - Dynamischer Index: DDS, p0180 Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: Beschreibung: Einstellung der Reaktion für den Vdc_min-Regler (kinetische Pufferung). Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 759 Bei Standard Drive Control (p0096 = 1) sind die Einstellungen p1300 = 0, 2 möglich, bei Dynamic Drive Control (p0096 = 2) ist nur p1300 = 20 einstellbar. Ohne Eingabe der Motor-Bemessungsdrehzahl (p0311) ist nur ein Betrieb mit U/f-Kennlinie möglich. Siehe auch: p0300, p0311, p0500 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 760: U/F-Steuerung Konfiguration / U/F Konfig

    0000 0000 0000 0000 bin Beschreibung: Einstellung der Konfiguration für die U/f-Steuerung. Bitfeld: Signalname 1-Signal 0-Signal Feldorientierung Nein Anfahrbeschleunigungsstrom ohne Flussanhebung Nein Iq,max Regler I-Anteil sperren Nein Sättigungskennlinie bei Anfahrstrom Nein Stromanhebung bei Schnellmagnetisierung Nein Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 761 Die Genauigkeit des Anfahrstromes hängt von der Einstellung des Ständer- und Zuleitungswiderstands ab (p0350, p0352). Bei Vektorregelung wird der Anfahrstrom mittels p1610 realisiert. Siehe auch: p1300, p1311, p1312, r1315 ACHTUNG Der Anfahrstrom (Spannungsanhebung) erhöht die Motorerwärmung (insbesondere im Stillstand). Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 762 Die Spannungsanhebung erfolgt auf eine positive Sollwertanhebung und verschwindet, sobald der Sollwert erreicht ist. Auf- und Abbau der Spannungsanhebung werden geglättet. Abhängigkeit: Die Stromgrenze p0640 begrenzt die Anhebung. Siehe auch: p1300, p1310, p1311, r1315 ACHTUNG Die Spannungsanhebung führt zu einer größeren Motorerwärmung. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 763 Zugriffsstufe: 3 Berechnet: CALC_MOD_ALL Datentyp: FloatingPoint32 Änderbar: T, U Normierung: - Dynamischer Index: DDS, p0180 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 6310, 6853 Min: Max: Werkseinstellung: 0.00 [Hz] 3000.00 [Hz] 0.00 [Hz] Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 764 Bei nicht genau bekannten Motorparametern kann durch Variation von p1335 ebenfalls eine exakte Kompensation erzielt werden. Bei den U/f-Steuerungsarten mit Eco-Optimierung (4 und 7) muss die Schlupfkompensation aktiviert werden um einen korrekten Betrieb zu gewährleisten. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 765 Änderbar: T, U Normierung: - Dynamischer Index: DDS, p0180 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 6310, 6853 Min: Max: Werkseinstellung: 1.00 [ms] 1000.00 [ms] 20.00 [ms] Beschreibung: Einstellung der Filterzeitkonstante zur Resonanzdämpfung bei U/f-Steuerung. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 766 Änderbar: - Normierung: p2000 Dynamischer Index: - Einheitengruppe: 3_1 Einheitenwahl: p0505 Funktionsplan: 6300, 6850 Min: Max: Werkseinstellung: - [1/min] - [1/min] - [1/min] Beschreibung: Anzeige der effektiven Frequenzbegrenzung. Abhängigkeit: Siehe auch: p1340 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 767: Co: U/F-Steuerung Eco-Faktor Istwert / U/F Eco-Fakt Istw

    - [%] - [%] Beschreibung: Anzeige des ermittelten Economic-Faktors bei der Verbrauchsoptimierung des Motors. Abhängigkeit: Siehe auch: p1335 Hinweis Der Wert wird nur bei Betriebsarten mit Economic ermittelt (p1300 = 4, 7). Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 768 6040 Geberlose Vektorregelung Drehzahlvorsteuerung Nein 6030 I-Anteil bei Begrenzung Frei Anhalten 6030 Reserved Anti-Windup für Integralanteil Nein 6030 Beschleunigungsmodell 6031 Freie Tn-Reduktion aktiv Nein 6030 Reserved Beschleunigungsmoment unverzögert im I/f-Betrieb Nein Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 769: Flussregelung Konfiguration / Flussreg Konfig

    Datentyp: Unsigned16 Änderbar: T, U Normierung: - Dynamischer Index: DDS, p0180 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 6491 Min: Max: Werkseinstellung: 0000 0000 0000 1110 bin Beschreibung: Einstellung der Konfiguration der Flusssollwertsteuerung. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 770 Dynamischer Index: DDS, p0180 Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: 0000 0000 0000 0000 bin Beschreibung: Einstellung der Konfiguration für die Stromregelung und das Motormodell. Bitfeld: Signalname 1-Signal 0-Signal Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 771 Drehmomentbegrenzung oben aktiv Nein 6060 Drehmomentbegrenzung unten aktiv Nein 6060 Reserved Drehzahlsollwert begrenzt Nein 6030 Hochlaufgeber gesetzt Nein Geberloser Betrieb aufgrund Störung Nein I/f-Steuerung aktiv Nein Momentengrenze erreicht (ohne Vorsteuerung) Nein 6060 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 772 Normierung: p2000 Dynamischer Index: - Einheitengruppe: 3_1 Einheitenwahl: p0505 Funktionsplan: 6040 Min: Max: Werkseinstellung: - [1/min] - [1/min] - [1/min] Beschreibung: Anzeige und Konnektorausgang für den aktuellen geglätteten Drehzahlistwert der Drehzahlregelung. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 773 Funktionsplan: 6050 Min: Max: Werkseinstellung: 0.00 [1/min] 210000.00 [1/min] 0.00 [1/min] Beschreibung: Einstellung der unteren Adaptionsdrehzahl des Drehzahlreglers. Unterhalb dieser Drehzahl ist keine Adaption wirksam. Abhängigkeit: Siehe auch: p1461, p1463, p1465 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 774 999999.000 0.300 Beschreibung: Einstellung der P-Verstärkung für den geberlosen Betrieb beim Drehzahlregler. Hinweis Das Produkt p0341 x p0342 wird bei der automatischen Berechnung des Drehzahlreglers berücksichtigt (p0340 = 1, 3, 4). Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 775: Co: Trägheitsmoment Gesamt Skaliert / M_Trägh Ges Skal

    Die Beschleunigungsvorsteuerung ist nicht einzusetzen, wenn der Drehzahlsollwert einen starken Rippel aufweist (z. B. Analogsollwert) und die Verrundung im Drehzahl-Hochlaufgeber ausgeschaltet ist. Auch bei Getriebelose ist von einem Einsatz der Vorsteuerung abzuraten. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 776 Funktionsplan: 6060 Min: Max: Werkseinstellung: - [Nm] - [Nm] - [Nm] Beschreibung: Anzeige des Beschleunigungsmoments zur Vorsteuerung des Drehzahlreglers. Index: [0] = Ungeglättet [1] = Geglättet Abhängigkeit: Siehe auch: p0341, p0342, p1496 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 777 Änderbar: T Normierung: p2003 Dynamischer Index: CDS, p0170 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 6630 Min: Max: Werkseinstellung: 1520[0] Beschreibung: Einstellung der Signalquelle für die obere Drehmomentgrenze. Abhängigkeit: Siehe auch: p1520, p1521, p1523 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 778: Co: Drehmomentgrenze Oben/Motorisch Skalierung / M_Max O/Mot Skal

    Eine BICO-Verschaltung auf einen Parameter, der zu einem Antriebsdatensatz gehört, wirkt immer auf den wirksamen Datensatz. Hinweis Dieser Parameter ist frei verschaltbar. Der Wert hat die obige Bedeutung, wenn er vom Konnektoreingang p1528 verschaltet ist. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 779: Co: Drehmomentgrenze Oben Ohne Offset / M_Max O Ohne Offs

    Positive Werte, die sich aufgrund der Signalquelle und der Skalierung ergeben, können zum "Durchgehen" des Motors führen. ACHTUNG Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 780 - [Aeff] - [Aeff] - [Aeff] Beschreibung: Anzeige der maximalen Begrenzung für die drehmomentbildende Stromkomponente. Index 0 zeigt das durch den Vdc-Regler begrenzte Signal an. Index: [0] = Begrenzt [1] = Unbegrenzt Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 781 Einheitengruppe: 7_1 Einheitenwahl: p0505 Funktionsplan: 6060 Min: Max: Werkseinstellung: - [Nm] - [Nm] - [Nm] Beschreibung: Anzeige der Drehmomentgrenze zur Begrenzung des Drehzahlreglerausgangs. Index: [0] = Obere Grenze [1] = Untere Grenze Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 782: Ci: Drehmomentgrenze Oben Skalierung Ohne Offset / M_Max O Ohne Offs

    Flussabsenkung Drehmoment Eckwert / Flussabs M Eckw Zugriffsstufe: 3 Berechnet: - Datentyp: FloatingPoint32 Änderbar: - Normierung: PERCENT Dynamischer Index: DDS, p0180 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 6790 Min: Max: Werkseinstellung: - [%] - [%] - [%] Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 783: Aufmagnetisierung Vorhaltezeit Skalierung / Aufmag Tv Skal

    Dynamischer Index: DDS, p0180 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 6722 Min: Max: Werkseinstellung: 50.0 [%] 200.0 [%] 100.0 [%] Beschreibung: Einstellung des Flusssollwertes bezogen auf den Motor-Bemessungsfluss. Für den Synchronreluktanzmotor gilt: Skalierung des Flusssollwertes. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 784 Im Bereich der Feldschwächung ist aufgrund begrenzter Spannungsstellmöglichkeiten mit Einschränkungen der Regelungsdynamik zu rechnen. Dies kann durch Vergrößerung der Spannungsreserve verbessert werden. Mit Vergrößerung der Reserve verringert sich die stationäre maximale Ausgangsspannung (r0071). Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 785: Flussabsenkung Flussabbau Zeitkonstante / Flussabs Abbau T

    Flussabsenkung Flussaufbau Zeitkonstante / Flussabs Aufbau T Zugriffsstufe: 3 Berechnet: CALC_MOD_CON Datentyp: FloatingPoint32 Änderbar: T, U Normierung: - Dynamischer Index: DDS, p0180 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 6791 Min: Max: Werkseinstellung: 0 [ms] 5000 [ms] 4 [ms] Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 786: Flussabsenkung Faktor / Flussabs Faktor

    Flussabsenkung Faktor / Flussabs Faktor Zugriffsstufe: 3 Berechnet: - Datentyp: FloatingPoint32 Änderbar: T, U Normierung: - Dynamischer Index: DDS, p0180 Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: 0 [%] 100 [%] 100 [%] Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 787: Feldschwächkennlinie Skalierung / Feldschw Skal

    999999.0 10.0 Beschreibung: Einstellung der Proportionalverstärkung für den Flussregler. Hinweis Der Wert wird bei der Erstinbetriebnahme automatisch motorabhängig vorbelegt. Bei Berechnung der Reglerparameter (p0340 = 4) wird dieser Wert neu berechnet. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 788: Flussregler Nachstellzeit / Flussregler Tn

    CO: Feldschwächregler Ausgang / Feld_reg Ausg Zugriffsstufe: 4 Berechnet: - Datentyp: FloatingPoint32 Änderbar: - Normierung: PERCENT Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 6723 Min: Max: Werkseinstellung: - [%] - [%] - [%] Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 789 Berechnet: CALC_MOD_ALL Datentyp: FloatingPoint32 Änderbar: T, U Normierung: - Dynamischer Index: DDS, p0180 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 6700, 6721, 6722, 6726 Min: Max: Werkseinstellung: 0.0 [%] 200.0 [%] 30.0 [%] Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 790 Normierung: p2002 Dynamischer Index: - Einheitengruppe: 6_2 Einheitenwahl: p0505 Funktionsplan: 6723 Min: Max: Werkseinstellung: - [Aeff] - [Aeff] - [Aeff] Beschreibung: Anzeige des stationären feldbildenden Stromsollwertes (Id_soll). Hinweis Zu Index 1: Reserviert. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 791 Dynamischer Index: DDS, p0180 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 5714, 6700, 6714, 7017 Min: Max: Werkseinstellung: 0.00 [ms] 1000.00 [ms] 2.00 [ms] Beschreibung: Einstellung der Nachstellzeit des Stromreglers. Abhängigkeit: Siehe auch: p1715 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 792 Werkseinstellung: 0.00 [ms] 10000.00 [ms] 0.00 [ms] Beschreibung: Einstellung der Zeitkonstante für die Berechnung der d-Strom-Gleichanteilsdifferenz (Kombistrom) zur Aufschaltung auf den d-Stromregleristwert. Hinweis Bei p1731 = 0 ist die Aufschaltung deaktiviert. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 793 Wird ein Kippen des Antriebs erkannt (r1408.12 = 1), so wird nach der Verzögerungszeit in p2178 die Störung F07902 ausgegeben. Siehe auch: p2178 Hinweis Die Überwachung ist nur im Bereich kleiner Drehzahlen wirksam (unter p1755 * (100% - p1756)). Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 794: Motormodell Fehlersignal Kipperkennung / Motmod Signal Kipp

    Geregelter Betrieb bis Frequenz Null für passive Lasten Nein Motormodell Lh_pre = f(PsiEst) Nein Geregelt/Gesteuert (PMSM) bei blockiertem Motor Nein Verwendung robuster Umschaltgrenzen Nein Geregelt bis Wartezeit p1758 abgelaufen Nein Abhängigkeit: Siehe auch: p0500 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 795 Mit Bit 2 = 1 wird automatisch auch Bit 3 = 1 gesetzt. Eine manuelle Abwahl ist möglich und kann sinnvoll sein, wenn bei Fremdmotoren eine Messung der Sättigungskennlinie (p1960) nicht durchgeführt wurde. Für SIEMENS- Standardmotoren reicht in der Regel bereits die vorbelegte Sättigungscharakteristik.
  • Seite 796 Mit Bit 2 = 1 wird automatisch auch Bit 3 = 1 gesetzt. Eine manuelle Abwahl ist möglich und kann sinnvoll sein, wenn bei Fremdmotoren eine Messung der Sättigungskennlinie (p1960) nicht durchgeführt wurde. Für SIEMENS- Standardmotoren reicht in der Regel bereits die vorbelegte Sättigungscharakteristik.
  • Seite 797 Bei mangelnder Stabilität nahe der Umschaltdrehzahl kann ein Vergrößern des Parameterwertes sinnvoll sein. Sehr kleine Umschaltdrehzahlen können hingegen die Stabilität gefährden. Hinweis Die Umschaltdrehzahl gilt für Umschaltung zwischen gesteuerten und geregelten Betrieb. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 798: Motormodell Umschaltwartezeit Geregelt Gesteuert / Motmod T Ger Gest

    Änderbar: T, U Normierung: - Dynamischer Index: DDS, p0180 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 6730 Min: Max: Werkseinstellung: 0.000 100000.000 1000.000 Beschreibung: Einstellung der Proportionalverstärkung des Reglers für die Drehzahladaption ohne Drehzahlgeber. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 799: Motormodell Kompensation Offsetspannung Alpha / Motmod Offs Komp A

    Einstellung der Offsetspannung in alpha-Richtung, wodurch die Offsetspannungen des Umrichters bei kleinen Drehzahlen kompensiert werden. Der Wert gilt bei Nennpulsfrequenz des Leistungsteils. Hinweis Der Wert wird während der drehenden Messung voreingestellt. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 800: Motormodell Kompensation Offsetspannung Beta / Motmod Offs Komp B

    Pollageidentifikation Filterzeit Kombistrom wie Nachstellzeit Stromregler Nein Schnelles Fangen mit Spannungsmodell bei ASM Nein Start PMSM geberlos mit letztem Winkel Nein Schnelle gepulste Pollageidentifikation Nein Verzögerung der Vorsteuerdrehzahl zum Motormodell Nein Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 801: Motormodell Rückführung Skalierung / Motmod Rückf Skal

    Einstellung der Skalierung für die Modellfehlerrückführung. Hinweis Die Rückführung des gemessenen Modellfehlers auf die Modellzustände erhöht die Regelungsstabilität und macht das Motormodell robust gegen Parameterfehler. Bei angewählter Rückführung (p1784 > 0) ist die Lh-Adaption nicht wirksam. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 802: Motormodell Lh-Adaption Nachstellzeit / Motmod Lh Tn

    Einstellung der Pulsfrequenz für den Umrichter. Der Parameter wird bei der Erstinbetriebnahme auf den Nennwert des Umrichters vorbelegt. Abhängigkeit: Minimale Pulsfrequenz: p1800 >= 12 * p1082 * r0313 / 60 Siehe auch: p0230 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 803 - [kHz] Beschreibung: Anzeige und Konnektorausgang für die aktuelle Umrichterschaltfrequenz. Index: [0] = Aktuell [1] = Modulator Minimalwert Hinweis Die eingestellte Pulsfrequenz (p1800) wird eventuell bei Überlast des Umrichters verringert (p0290). Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 804 über p1803 zu begrenzen (Vorbelegung p1803 < 100 %). Je weiter übersteuert wird, umso größer wird der Stromrippel und die Drehmomentwelligkeit. Mit Ändern von p1802[x] werden auch die Werte bei allen anderen vorhandenen Indizes geändert. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 805 Änderbar: - Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: Beschreibung: Anzeige des wirksamen Modulator Mode. Wert: Flat top modulation (FLB) Raumzeigermodulation (RZM) Optimierte Pulsmuster Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 806: Pulsfrequenzwobbelung Amplitude / Pulswobb Ampl

    Berechnet: - Datentyp: FloatingPoint32 G120X_PN (PM330), Änderbar: T, U Normierung: - Dynamischer Index: DDS, p0180 G120X_USS (PM330) Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: 0 [%] 20 [%] 10 [%] Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 807 Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: 0.0 [Veff] 100.0 [Veff] 0.6 [Veff] Beschreibung: Einstellung des zu kompensierenden Schwellspannungsabfalls der Ventile. Hinweis Der Wert wird innerhalb der Motordatenidentifikation automatisch ermittelt. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 808 Änderbar: T, U Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: 0.00 [µs] 3.99 [µs] 0.00 [µs] Beschreibung: Einstellung der zu kompensierenden Ventilverriegelungszeit für die Phase W. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 809: Co/Bo: Steuersatz Zustandswort 1 / Steuersatz Zsw1

    Steuersatzmodus Bit 1 Steuersatzmodus Bit 2 Bremse Zustand Bremse Diagnose Ankerkurzschlussbremse Aktiv Nicht aktiv Steuersatzzustand Bit 0 Steuersatzzustand Bit 1 Steuersatzzustand Bit 2 Alarmstatus Bit 0 Alarmstatus Bit 1 Diagnose 24 V Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 810: Motordatenidentifikation Und Drehende Messung / Motid Und Dreh Mes

    Diese Einstellung sollte nur dann gewählt werden, wenn die Motordaten-Identifizierung im Stillstand bereits durchgeführt wurde. Zur permanenten Übernahme der ermittelten Einstellungen ist nichtflüchtig zu speichern (p0971). Während der drehenden Messung ist das Speichern von Parameter nicht möglich (p0971). Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 811 Motordaten ident. und Drehzahlregler opt., Wechsel nach Betrieb Motordaten identifizieren (im Stillstand), Wechsel nach Betrieb Abhängigkeit: Siehe auch: p1300, p1910, p1960 Siehe auch: A07980, A07981, F07983, F07984, F07985, F07986, F07988, F07990, A07991 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 812 Wurden die Tests einmalig nach POWER ON bestanden (siehe r1902.0), so werden sie nicht wiederholt. Zu Bit 02 = 1: Der Test wird nicht nur nach POWER ON, sondern bei jeder Impulsfreigabe durchgeführt. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 813: Testimpulsauswertung Status / Testpulsausw Stat

    Hinweis Falls der Erdschlusstest zwar angewählt aber nicht erfolgreich durchlaufen wurde, war kein ausreichender Stromaufbau während der Testimpulse möglich. Zu Bit 04: Es ist ein Testimpuls länger als eine Abtastzeit aufgetreten. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 814 Bit 22 ... 24: nur für Reluktanzmotoren Bit 22 = 1: Es wird nur die Messung ausgeführt, die für das Fangen einer Reluktanzmaschine nötig ist. Nach einer erfolgreichen Messung wird das Bit zurückgesetzt Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 815: Motordatenidentifikation Auswahl / Motid Anwahl

    Zum Beginn der Motordatenidentifikation erfolgt eine Kalibrierung der Umrichter-Ausgangsspannungs-Messung. p1910 Motordatenidentifikation Auswahl / MotID Anwahl Zugriffsstufe: 3 Berechnet: - Datentyp: Integer16 Änderbar: T Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 816 übertragen: p0350, p0354, p0356, p0357, p0358, p0360, p1825, p1828, p1829, p1830 Danach wird automatisch die Berechnung der Regelungsparameter p0340 = 3 ausgeführt. p1910 = 20: Auswahl nur für SIEMENS-interne Zwecke. Wert: Gesperrt Vollständige Identifizierung (ID) der Motordaten und Übernahme Vollständige Identifizierung (ID) der Motordaten ohne Übernahme...
  • Seite 817 übertragen: p0350, p0354, p0356, p0357, p0358, p0360, p1825, p1828, p1829, p1830 Danach wird automatisch die Berechnung der Regelungsparameter p0340 = 3 ausgeführt. p1910 = 20: Auswahl nur für SIEMENS-interne Zwecke. Wert: Gesperrt Vollständige Identifizierung (ID) der Motordaten und Übernahme Vollständige Identifizierung (ID) der Motordaten ohne Übernahme...
  • Seite 818 Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: - [mH] - [mH] - [mH] Beschreibung: Anzeige der identifizierten Gesamtstreuinduktivität. Index: [0] = Phase U [1] = Phase V [2] = Phase W Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 819 Funktionsplan: - Min: Max: Werkseinstellung: - [Ohm] - [Ohm] - [Ohm] Beschreibung: Anzeige identifizierter Rotorwiderstand (bei fremderregten Synchronmotoren: Dämpferwiderstand). Index: [0] = Phase U [1] = Phase V [2] = Phase W Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 820 Drehzahlreglerparameter neu berechnen Nein Drehzahlregleroptimierung (Schwingungstest) Nein Reglerparameter während der Messung nicht ändern Nein Messung verkürzt Nein Nach Messung direkter Übergang in Betrieb Nein Drehzahlistwert Glättungszeit berechnen Nein Abhängigkeit: Siehe auch: F07988 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 821: Drehende Messung Auswahl / Dreh Mes Ausw

    Sättigungskennlinie Drehzahl für Ermittlung / Sätt_kennl n Erm Zugriffsstufe: 3 Berechnet: - Datentyp: FloatingPoint32 Änderbar: T, U Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: 26 [%] 75 [%] 40 [%] Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 822 1 [%] 400 [%] 100 [%] Beschreibung: Einstellung des Dynamikfaktors für die Drehzahlregleroptimierung. Nach der Optimierung wird die erzielte Dynamik in r1968 angezeigt. Abhängigkeit: Siehe auch: p1959, r1968 Siehe auch: F07985 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 823 Max: Werkseinstellung: - [Hz] - [Hz] - [Hz] Beschreibung: Anzeige der beim Schwingungstest ermittelten Schwingfrequenzen. Index: [0] = Frequenz tief [1] = Frequenz hoch Abhängigkeit: Siehe auch: p1959 Siehe auch: F07985 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 824 Geberfehler Klasse 1 Nein Geberfehler Klasse 2 Nein Pollageidentifikation für Geber durchgeführt Nein Feinsynchronisation durchgeführt Nein Grobsynchronisation durchgeführt Nein Kommutierungsinformation vorhanden Nein Drehzahlinformation vorhanden Nein Lageinformation vorhanden Nein Nullmarke überfahren Nein Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 825 Bezugsspannung / Bezugsspannung Zugriffsstufe: 3 Berechnet: CALC_MOD_ALL Datentyp: FloatingPoint32 Änderbar: T Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: 10 [Veff] 100000 [Veff] 1000 [Veff] Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 826 Bezugsdrehmoment / M_Bezug Zugriffsstufe: 3 Berechnet: CALC_MOD_ALL Datentyp: FloatingPoint32 Änderbar: T Normierung: - Dynamischer Index: - Einheitengruppe: 7_2 Einheitenwahl: p0505 Funktionsplan: - Min: Max: Werkseinstellung: 0.01 [Nm] 20000000.00 [Nm] 1.00 [Nm] Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 827 100.00 [°C] Beschreibung: Einstellung der Bezugsgröße für Temperatur. Alle relativ angegebenen Temperaturen beziehen sich auf diese Bezugsgröße. Die Bezugsgröße entspricht 100 % bzw. 4000 hex (Wort) oder 4000 0000 hex (Doppelwort). Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 828 Zugriffsstufe: 4 Berechnet: - Datentyp: Unsigned32 Änderbar: - Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: Beschreibung: Anzeige von Empfangsfehlern an der Inbetriebnahme-Schnittstelle (USS, RS232). Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 829 Min/Max/Werkseinstellung: 5/7/5 p2021 Feldbus-SS Adresse / Feldbus Adresse G120X_USS Zugriffsstufe: 2 Berechnet: - Datentyp: Unsigned16 Änderbar: T Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 9310 Min: Max: Werkseinstellung: Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 830 Einstellung der Anzahl der 16-Bit-Wörter im PKW-Teil des USS-Telegramms für die Feldbus-Schnittstelle. Wert: PKW 0 Worte PKW 3 Worte PKW 4 Worte 127: PKW variabel Abhängigkeit: Siehe auch: p2030 Hinweis Der Parameter wird durch Werkseinstellung einstellen nicht beeinflusst. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 831: Feldbus-Ss Bacnet Einstellungen / Bacnet Einstellung

    Master Adresse maximal (1 ... 127). Index: [0] = Device Objekt Instanz Nummer [1] = Info Frames Anzahl maximal [2] = APDU Retries Anzahl [3] = Master Adresse maximal [4] = Reserviert Abhängigkeit: Siehe auch: p2030 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 832 Berechnet: - Datentyp: FloatingPoint32 Änderbar: T, U Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 9310 Min: Max: Werkseinstellung: 4194303 Beschreibung: Einstellung von BACnet COV (Change Of Value) Inkrement Werten. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 833 [45] = Analog Value 5002 [46] = Analog Value 5003 [47] = Analog Value 5004 [48] = Analog Value 5005 [49] = Analog Value 5006 [50] = Analog Value 5007 [51] = Analog Value 5100 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 834 G120X_USS Zugriffsstufe: 3 Berechnet: - Datentyp: Unsigned32 Änderbar: - Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 9310 Min: Max: Werkseinstellung: Beschreibung: Anzeige von Empfangsfehlern an der Feldbus-Schnittstelle (RS485). Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 835 Datentyp: Integer16 Änderbar: T Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 9310 Min: Max: Werkseinstellung: Beschreibung: Einstellung des Kommunikationsprotokolls für die Feldbus-Schnittstelle. Wert: Kein Protokoll Modbus RTU BACnet MS/TP Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 836: Steuerungshoheit Steuerwort Wirksam / Pcctrl Stw Wirk

    3030 Tippen Bit 1 Nein 3030 Führung durch PLC Nein ACHTUNG Die Steuerungshoheit beeinflusst nur Steuerwort 1 und Drehzahlsollwert 1. Andere Steuerworte/Sollwerte können von einem Automatisierungsgerät übertragen werden. Hinweis BB: Betriebsbedingung Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 837: Debug-Monitor Schnittstelle Auswahl / Debug-Monitor Wahl

    Die serielle Schnittstelle für den Debug-Monitor ist COM1 (IBN-SS, RS232) oder COM2 (Feldbus-SS, RS485). Wert = 0: Deaktiviert Wert = 1: COM1, IBN-Protokoll ist deaktiviert Wert = 2: COM2, Feldbus ist deaktiviert Wert = 3: Reserviert Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 838: Bo: Profidrive Pzd Zustand / Pd Pzd Zustand

    Bitfeld: Signalname 1-Signal 0-Signal Sollwertausfall Nein Feldbus läuft Nein Abhängigkeit: Siehe auch: p2044 Hinweis Mit Verwendung des Signals "Sollwertausfall" kann der Bus überwacht und auf Ausfall der Sollwerte applikationsspezifisch reagiert werden. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 839: Profidrive Störverzögerung / Pd Störverz

    [11] = PZD 12 ACHTUNG Bei mehrfacher Verschaltung eines Konnektorausgangs müssen alle Konnektoreingänge entweder den Datentyp Integer oder FloatingPoint haben. Eine BICO-Verschaltung eines einzelnen PZD kann nur entweder auf r2050 oder r2060 erfolgen. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 840 Integer16 Änderbar: T, U Normierung: 4000H Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 2450, 2470, 9370 Min: Max: Werkseinstellung: Beschreibung: Auswahl der zum Feldbus-Controller zu sendenden PZD (Istwerte) mit Wort-Format. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 841 [13] = PZD 14 [14] = PZD 15 [15] = PZD 16 [16] = PZD 17 Bitfeld: Signalname 1-Signal 0-Signal Bit 0 Bit 1 Bit 2 Bit 3 Bit 4 Bit 5 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 842: Profibus Zustand / Pb Zustand

    Datentyp: Integer32 Änderbar: - Normierung: 4000H Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 2440, 2468 Min: Max: Werkseinstellung: Beschreibung: Konnektorausgang zum Verschalten der vom Feldbus-Controller empfangenen PZD (Sollwerte) mit Doppelwort- Format. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 843 Siehe auch: p2051 ACHTUNG Eine BICO-Verschaltung eines einzelnen PZD kann nur entweder mit p2051 oder p2061 erfolgen. Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 844 Bit 10 Bit 11 Bit 12 Bit 13 Bit 14 Bit 15 Bit 16 Bit 17 Bit 18 Bit 19 Bit 20 Bit 21 Bit 22 Bit 23 Bit 24 Bit 25 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 845: Profidrive Diagnose Busadresse Pzd Empfangen / Diag Adr Empf

    PROFIdrive Diagnose Telegrammoffset PZD empfangen / Diag Offs empf G120X_DP Zugriffsstufe: 3 Berechnet: - Datentyp: Unsigned16 Änderbar: - Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 2410 Min: Max: Werkseinstellung: Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 846 [11] = PZD 12 [12] = PZD 13 [13] = PZD 14 [14] = PZD 15 [15] = PZD 16 [16] = PZD 17 Hinweis Wertebereich: 0 - 242: Byte-Offset 65535: Nicht belegt Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 847 Standard Telegramm 1, PZD-2/2 Standard Telegramm 20, PZD-2/6 350: SIEMENS Telegramm 350, PZD-4/4 352: SIEMENS Telegramm 352, PZD-6/6 353: SIEMENS Telegramm 353, PZD-2/2, PKW-4/4 354: SIEMENS Telegramm 354, PZD-6/6, PKW-4/4 999: Freie Telegrammprojektierung mit BICO Abhängigkeit: Siehe auch: p0922 Hinweis Bei p0922 <...

  • Seite 848: Bi: Binektor-Konnektor-Wandler Zustandswort 1 / Bin/Kon Zsw1

    BI: Binektor-Konnektor-Wandler Zustandswort 1 / Bin/Kon ZSW1 G120X_USS Zugriffsstufe: 3 Berechnet: - Datentyp: Unsigned32 / Binary Änderbar: T, U Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 2472 Min: Max: Werkseinstellung: Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 849: Bi: Binektor-Konnektor-Wandler Zustandswort 2 / Bin/Kon Zsw2

    [13] = Bit 13 [14] = Bit 14 [15] = Bit 15 Abhängigkeit: Siehe auch: p2088, r2089 ACHTUNG Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 850: Bi: Binektor-Konnektor-Wandler Zustandswort 3 / Bin/Kon Zsw3

    Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 2472 Min: Max: Werkseinstellung: Beschreibung: Auswahl der zum PROFIdrive-Controller zu sendenden Bits. Die einzelnen Bits werden zum freien Zustandswort 4 zusammengefasst. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 851: Bi: Binektor-Konnektor-Wandler Zustandswort 5 / Bin/Kon Zsw5

    Datentyp: Unsigned16 G120X_PN Änderbar: T, U Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 2472 Min: Max: Werkseinstellung: [0] 1010 1000 0000 0000 bin [1...4] 0000 0000 0000 0000 bin Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 852 Nicht invertiert Bit 5 Invertiert Nicht invertiert Bit 6 Invertiert Nicht invertiert Bit 7 Invertiert Nicht invertiert Bit 8 Invertiert Nicht invertiert Bit 9 Invertiert Nicht invertiert Bit 10 Invertiert Nicht invertiert Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 853: Co: Binektor-Konnektor-Wandler Zustandswort Senden / Bin/Kon Zsw Senden

    Änderbar: - Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 2468, 9204, 9206, 9360 Min: Max: Werkseinstellung: Beschreibung: Binektorausgang zum bitweisen Verschalten des vom PROFIdrive-Controller empfangenen PZD1 (normalerweise Steuerwort 1). Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 854: Bo: Profidrive Pzd2 Empfangen Bitweise / Pzd2 Empf Bitw

    BO: PROFIdrive PZD3 empfangen bitweise / PZD3 empf bitw Zugriffsstufe: 3 Berechnet: - Datentyp: Unsigned16 Änderbar: - Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 2468, 9204, 9206 Min: Max: Werkseinstellung: Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 855: Bo: Profidrive Pzd4 Empfangen Bitweise / Pzd4 Empf Bitw

    Bit 0 Bit 1 Bit 2 Bit 3 Bit 4 Bit 5 Bit 6 Bit 7 Bit 8 Bit 9 Bit 10 Bit 11 Bit 12 Bit 13 Bit 14 Bit 15 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 856 Die Auswahl des PZD erfolgt mit p2099[1]. Bitfeld: Signalname 1-Signal 0-Signal Bit 0 Bit 1 Bit 2 Bit 3 Bit 4 Bit 5 Bit 6 Bit 7 Bit 8 Bit 9 Bit 10 Bit 11 Bit 12 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 857: Konnektor-Binektor-Wandler Binektorausgang Invertieren / Kon/Bin Ausg Inv

    Von der über den Konnektoreingang eingestellten Signalquelle werden die entsprechenden unteren 16 Bit gewandelt. p2099[0...1] bildet zusammen mit r2094.0...15 und r2095.0...15 zwei Konnektor-Binektor-Wandler: Konnektoreingang p2099[0] nach Binektorausgang r2094.0...15 Konnektoreingang p2099[1] nach Binektorausgang r2095.0...15 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 858 Das Umparametrieren der Störreaktion für eine Störung ist in folgenden Fällen nicht möglich: - Störungsnummer existiert nicht (Ausnahme Wert = 0). - Meldungstyp ist nicht "Störung" (F). - Störreaktion ist für die eingestellte Störungsnummer nicht zulässig. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 859 Einstellung der ersten Signalquelle für das Quittieren von Störungen. ACHTUNG Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. Hinweis Das Quittieren von Störungen wird mit einem 0/1-Signal ausgelöst. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 860 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 2546 Min: Max: Werkseinstellung: Beschreibung: Einstellung der Signalquelle für die Externe Störung 1. Abhängigkeit: Siehe auch: F07860 Hinweis Eine externe Störung wird mit einem 1/0-Signal ausgelöst. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 861 Störzeit behoben in Millisekunden / t_Stör behob ms Zugriffsstufe: 3 Berechnet: - Datentyp: Unsigned32 Änderbar: - Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 8050, 8060 Min: Max: Werkseinstellung: - [ms] - [ms] - [ms] Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 862: Warnungen Zähler / Warnungen Zähler

    Eine externe Warnung wird mit einem 1/0-Signal ausgelöst. r2114[0...1] Systemlaufzeit gesamt / Systemlaufzeit ges Zugriffsstufe: 3 Berechnet: - Datentyp: Unsigned32 Änderbar: - Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 863: Bi: Externe Warnung 2 / Externe Warnung

    Einheitengruppe: - Einheitenwahl: - Funktionsplan: 2546 Min: Max: Werkseinstellung: 4022.0 Beschreibung: Einstellung der Signalquelle für die Externe Warnung 3. Abhängigkeit: Siehe auch: A07852 Hinweis Eine externe Warnung wird mit einem 1/0-Signal ausgelöst. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 864: Co: Summe Stör- Und Warnpufferänderungen / Summe Puffer Geä

    Änderbar: - Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 8065 Min: Max: Werkseinstellung: Beschreibung: Anzeige der Summe aller Stör- und Warnpufferänderungen im Antriebsgerät. Abhängigkeit: Siehe auch: r0944, r2121 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 865: Co: Warnpufferänderungen Zähler / Warnpuffer Geä

    Die Zeit setzt sich zusammen aus r2145 (Tage) und r2123 (Millisekunden). Hinweis Die Pufferparameter werden zyklisch im Hintergrund aktualisiert (siehe Zustandssignal in r2139). Der Aufbau des Warnpuffers sowie die Belegung der Indizes ist in r2122 dargestellt. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 866 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 8050, 8075 Min: Max: Werkseinstellung: Beschreibung: Einstellung der Art der Quittierung für die ausgewählte Störung. Wert: Quittierung nur über POWER ON Quittierung SOFORT nach Behebung der Fehlerursache Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 867 Triggersignal p2128[0] Triggersignal p2128[1] Triggersignal p2128[2] Triggersignal p2128[3] Triggersignal p2128[4] Triggersignal p2128[5] Triggersignal p2128[6] Triggersignal p2128[7] Triggersignal p2128[8] Triggersignal p2128[9] Triggersignal p2128[10] Triggersignal p2128[11] Triggersignal p2128[12] Triggersignal p2128[13] Triggersignal p2128[14] Triggersignal p2128[15] Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 868: Störwert Für Float-Werte / Störwert Float

    0: Keine Warnung liegt an. r2133[0...63] Störwert für Float-Werte / Störwert Float Zugriffsstufe: 3 Berechnet: - Datentyp: FloatingPoint32 Änderbar: - Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 8060 Min: Max: Werkseinstellung: Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 869: Warnwert Für Float-Werte / Warnwert Float

    Die Pufferparameter werden zyklisch im Hintergrund aktualisiert (siehe Zustandssignal in r2139). r2138.7...15 CO/BO: Steuerwort Störungen/Warnungen / STW Stör/Warn Zugriffsstufe: 2 Berechnet: - Datentyp: Unsigned16 Änderbar: - Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 2546 Min: Max: Werkseinstellung: Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 870: Co/Bo: Zustandswort Störungen/Warnungen 1 / Zsw Stör/Warn

    Hysteresedrehzahl 2 / n_Hysterese 2 Zugriffsstufe: 3 Berechnet: Datentyp: FloatingPoint32 CALC_MOD_LIM_REF Änderbar: T, U Normierung: - Dynamischer Index: DDS, p0180 Einheitengruppe: 3_1 Einheitenwahl: p0505 Funktionsplan: 8010 Min: Max: Werkseinstellung: 0.00 [1/min] 300.00 [1/min] 90.00 [1/min] Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 871: Bi: Motor Blockierüberwachung Freigabe (Negiert) / Mot Block Frei Neg

    Einheitengruppe: - Einheitenwahl: - Funktionsplan: 8065 Min: Max: Werkseinstellung: Beschreibung: Anzeige der Systemlaufzeit in Tagen, an der die Warnung aufgetreten ist. Abhängigkeit: Siehe auch: r2110, r2122, r2123, r2124, r2125, r2134, r2146, p8401 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 872: Bi: Hochlaufgeber Aktiv / Hlg Aktiv

    Warnung A07903 freigeben Nein 8011 Lastüberwachung nur im 1. Quadranten Nein 8013 n_ist > p2155 eigene Hysterese Nein 8010 Blockierüberwachung für geberlose Drehzahlregelung Nein Abhängigkeit: Siehe auch: r2197 Siehe auch: A07903 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 873: Ci: Drehzahlsollwert Für Meldungen / N_Soll Für Meldung

    1000000 [ms] 0 [ms] Beschreibung: Einstellung der Zeitkonstante des PT1-Gliedes zur Glättung des Drehzahl-/Geschwindigkeitsistwertes. Die geglättete Istdrehzahl/-geschwindigkeit wird mit den Schwellwerten verglichen und dient ausschließlich für Meldungen. Abhängigkeit: Siehe auch: r2169 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 874 Bei p0322 = 0 gilt: p2162 <= 0.1 * p0311 Bei p0322 > 0 gilt: p2162 <= 1.02 * p0322 - p1082 Beim Verletzen einer der Bedingungen wird p2162 nach Verlassen des Inbetriebnahmemodus automatisch entsprechend verkleinert. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 875 Siehe auch: A07891, F07894, A07926 Hinweis Bei p2165 = 0 oder p2165 < p2182 gilt: Es erfolgt keine spezielle Blockierüberwachung für Pumpe/Lüfter, sondern es sind nur noch die restlichen Lastüberwachungen für Pumpe bzw. Lüfter aktiv. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 876 Dynamischer Index: - Einheitengruppe: 3_1 Einheitenwahl: p0505 Funktionsplan: 8010 Min: Max: Werkseinstellung: - [1/min] - [1/min] - [1/min] Beschreibung: Anzeige und Konnektorausgang des geglätteten Drehzahlistwerts für Meldungen. Abhängigkeit: Siehe auch: p2153 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 877: Zwischenkreisspannung Schwellwert / Vdc Schwellwert

    Normierung: - Dynamischer Index: DDS, p0180 Einheitengruppe: 3_1 Einheitenwahl: p0505 Funktionsplan: 8012 Min: Max: Werkseinstellung: 0.00 [1/min] 210000.00 [1/min] 120.00 [1/min] Beschreibung: Einstellung der Drehzahlschwelle für die Meldung "Motor blockiert" (BO: r2198.6). Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 878 Einstellung der Stromgrenze für die Ausgangslasterkennung. Eine fehlende Ausgangslast wird über die Meldung "Ausgangslast nicht vorhanden" (r2197.11 = 1) angezeigt. Diese Meldung wird mit einer Verzögerungszeit (p2180) ausgegeben. Abhängigkeit: Siehe auch: p2180 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 879: Lastüberwachung Reaktion / Lastüberw Reaktion

    Lastüberwachung Drehzahlschwelle 1 / n_schwelle 1 Zugriffsstufe: 3 Berechnet: - Datentyp: FloatingPoint32 Änderbar: T, U Normierung: - Dynamischer Index: DDS, p0180 Einheitengruppe: 3_1 Einheitenwahl: p0505 Funktionsplan: 8013 Min: Max: Werkseinstellung: 0.00 [1/min] 210000.00 [1/min] 150.00 [1/min] Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 880 Siehe auch: p2182, p2183, p2189, p2190 Siehe auch: A07926 Hinweis Damit die Lastüberwachung zuverlässig ansprechen kann, sollte die Drehzahlschwelle p2184 immer größer eingestellt sein, als die maximale zu überwachende Drehzahl des Motors. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 881 Änderbar: T, U Normierung: - Dynamischer Index: DDS, p0180 Einheitengruppe: 7_1 Einheitenwahl: p0505 Funktionsplan: 8013 Min: Max: Werkseinstellung: 0.00 [Nm] 20000000.00 [Nm] 0.00 [Nm] Beschreibung: Einstellung der Drehzahl/Drehmoment-Hüllkurve für die Lastüberwachung. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 882 Siehe auch: p2181, p2182, p2184, p2193 Siehe auch: A07892, F07895, A07926 Hinweis Bei Einstellung p2191 = 0 ist die Überwachung auf Trockenlauf bzw. Riemenriss deaktiviert. Vorbelegung: p2191 = 5 % vom Motor-Bemessungsdrehmoment (p0333). Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 883: Lastüberwachung Konfiguration / Lastüberw Konfig

    Drehzahl-Soll-Ist-Abweichung in Toleranz t_Aus Nein 8011 I_ist >= I_schwellwert p2170 Nein 8022 Vdc_ist <= Vdc_schwellwert p2172 Nein 8022 Vdc_ist > Vdc_schwellwert p2172 Nein 8022 Ausgangslast nicht vorhanden Nein 8022 |n_ist| > n_max (F07901) Nein Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 884: Co/Bo: Zustandswort Überwachungen 2 / Zsw Überwach

    Der Schwellwert wird in p2172 und die Verzögerungszeit in p2173 eingestellt. Zu Bit 11: Der Schwellwert wird in p2179 und die Verzögerungszeit in p2180 eingestellt. Zu Bit 13: Nur für Siemens-interne Verwendung. r2198.4...12 CO/BO: Zustandswort Überwachungen 2 / ZSW Überwach 2 Zugriffsstufe: 3...

  • Seite 885: Co/Bo: Zustandswort Überwachungen 3 / Zsw Überw

    Einheitenwahl: p0595 Funktionsplan: 7950, 7951 Min: Max: Werkseinstellung: -200.00 [%] 200.00 [%] 20.00 [%] Beschreibung: Einstellung des Wertes für Festwert 2 des Technologiereglers. Abhängigkeit: Siehe auch: p2220, p2221, p2222, p2223, r2224, r2229 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 886 Einheitenwahl: p0595 Funktionsplan: 7950 Min: Max: Werkseinstellung: -200.00 [%] 200.00 [%] 60.00 [%] Beschreibung: Einstellung des Wertes für Festwert 6 des Technologiereglers. Abhängigkeit: Siehe auch: p2220, p2221, p2222, p2223, r2224, r2229 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 887 Einheitenwahl: p0595 Funktionsplan: 7950 Min: Max: Werkseinstellung: -200.00 [%] 200.00 [%] 100.00 [%] Beschreibung: Einstellung des Wertes für Festwert 10 des Technologiereglers. Abhängigkeit: Siehe auch: p2220, p2221, p2222, p2223, r2224, r2229 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 888 Einheitenwahl: p0595 Funktionsplan: 7950 Min: Max: Werkseinstellung: -200.00 [%] 200.00 [%] 140.00 [%] Beschreibung: Einstellung des Wertes für Festwert 14 des Technologiereglers. Abhängigkeit: Siehe auch: p2220, p2221, p2222, p2223, r2224, r2229 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 889 Normierung: - Dynamischer Index: CDS, p0170 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7950, 7951 Min: Max: Werkseinstellung: Beschreibung: Einstellung der Signalquelle zur Auswahl eines Festwerts des Technologiereglers. Abhängigkeit: Siehe auch: p2220, p2222, p2223 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 890 Datentyp: Unsigned32 Änderbar: - Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7950 Min: Max: Werkseinstellung: Beschreibung: Anzeige der Nummer des angewählten Festsollwertes des Technologiereglers. Abhängigkeit: Siehe auch: r2224 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 891 - [%] - [%] - [%] Beschreibung: Anzeige des Sollwertspeichers für das Motorpotenziometer des Technologiereglers. Bei p2230.0 = 1 wird dieser zuletzt gespeicherte Sollwert nach EIN vorgegeben. Abhängigkeit: Siehe auch: p2230 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 892 Einheitenwahl: p0595 Funktionsplan: 7954 Min: Max: Werkseinstellung: -200.00 [%] 200.00 [%] 0.00 [%] Beschreibung: Einstellung des Startwertes für das Motorpotenziometer des Technologiereglers. Bei p2230.0 = 0 wird dieser Sollwert nach EIN vorgegeben. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 893: Co: Technologieregler Motorpotenziometer Sollwert Vor Hlg / Tec_Reg Mop V Hlg

    Einheitenwahl: p0595 Funktionsplan: 7954 Min: Max: Werkseinstellung: - [%] - [%] - [%] Beschreibung: Anzeige des wirksamen Sollwertes nach dem internen Hochlaufgeber für das Motorpotenziometer des Technologiereglers. Abhängigkeit: Siehe auch: r2245 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 894 Die Einstellung wird nur bei ausgeschaltetem PID-Regler wirksam. VORSICHT Zu Bit 04 = 1: Der PID-Regler kann aufschwingen, wenn die Hochlauf- und Rücklaufzeiten des Drehzahlsollwertkanals nicht in der Einstellung der Reglerparameter p2280 und p2285 berücksichtigt werden. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 895 Änderbar: T, U Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7958 Min: Max: Werkseinstellung: 0.00 [%] 100.00 [%] 100.00 [%] Beschreibung: Einstellung der Skalierung für den Sollwert 1 des Technologiereglers. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 896: Co: Technologieregler Sollwert Nach Hochlaufgeber / Tec_Reg Soll N Hlg

    Änderbar: T, U Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7958 Min: Max: Werkseinstellung: 0.000 [s] 60.000 [s] 0.000 [s] Beschreibung: Einstellung der Zeitkonstante für das Sollwertfilter (PT1) des Technologiereglers. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 897 Technologieregler Obergrenze Istwert / Tec_reg Ob_gr Istw Zugriffsstufe: 3 Berechnet: - Datentyp: FloatingPoint32 Änderbar: T, U Normierung: PERCENT Dynamischer Index: - Einheitengruppe: 9_1 Einheitenwahl: p0595 Funktionsplan: 7958 Min: Max: Werkseinstellung: -200.00 [%] 200.00 [%] 100.00 [%] Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 898 Technologieregler Istwert Invertierung (Sensortyp) / Tec_reg Istw Inv Zugriffsstufe: 3 Berechnet: - Datentyp: Integer16 Änderbar: T Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7958 Min: Max: Werkseinstellung: Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 899: Co: Technologieregler Istwert Skaliert / Tec_Reg Istw Skal

    Technologieregler Proportionalverstärkung / Tec_reg Kp Zugriffsstufe: 2 Berechnet: - Datentyp: FloatingPoint32 Änderbar: T, U Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7958 Min: Max: Werkseinstellung: 0.000 1000.000 0.500 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 900: Bi: Technologieregler Begrenzung Freigabe / Tec_Reg Begr Freig

    Dynamischer Index: CDS, p0170 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7958 Min: Max: Werkseinstellung: Beschreibung: Einstellung der Signalquelle zum Freigeben des Technologiereglerausgangs. Mit 1-Signal wird der Technologiereglerausgang freigegeben. Mit 0-Signal wird der Technologiereglerausgang angehalten. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 901 CO: Technologieregler Ausgang Skalierung / Tec_reg Ausg Skal Zugriffsstufe: 3 Berechnet: - Datentyp: FloatingPoint32 Änderbar: T, U Normierung: PERCENT Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7958 Min: Max: Werkseinstellung: -100.00 [%] 100.00 [%] 100.00 [%] Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 902: Ci: Technologieregler Ausgang Skalierung / Tec_Reg Ausg Skal

    Datentyp: Unsigned32 / FloatingPoint32 Änderbar: T, U Normierung: PERCENT Dynamischer Index: CDS, p0170 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7958 Min: Max: Werkseinstellung: Beschreibung: Einstellung der Signalquelle für den Offset der Ausgangsbegrenzung des Technologiereglers. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 903: Ci: Technologieregler Kp-Adaption Eingangswert Signalquelle / Kp-Adapt Eing S_Q

    CI: Technologieregler Kp-Adaption Eingangswert Signalquelle / Kp-Adapt Eing S_q Zugriffsstufe: 2 Berechnet: - Datentyp: Unsigned32 / FloatingPoint32 Änderbar: T Normierung: PERCENT Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7959 Min: Max: Werkseinstellung: Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 904 Siehe auch: p2310, p2311, p2312, p2314, p2315, r2316 VORSICHT Der obere Einsatzpunkt muss größer eingestellt werden als der untere Einsatzpunkt (p2314 > p2313). Hinweis Die Kp-Adaption wird mit p2252.7 = 1 aktiviert. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 905: Ci: Technologieregler Kp-Adaption Skalierung Signalquelle / Kp-Adapt Skal S_Q

    Einstellung der Signalquelle für den Eingangswert der Adaption der Nachstellzeit Tn beim Technologieregler. Abhängigkeit: Siehe auch: p2252, p2318, p2319, p2320, p2321, r2322 Hinweis Die Tn-Adaption wird mit p2252.8 = 1 aktiviert. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 906 Siehe auch: p2317, p2318, p2319, p2320, r2322 VORSICHT Der obere Einsatzpunkt muss größer eingestellt werden als der untere Einsatzpunkt (p2321 > p2320). Hinweis Die Tn-Adaption wird mit p2252.8 = 1 aktiviert. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 907: Co: Technologieregler Tn-Adaption Ausgang / Tn-Adapt Ausg

    Glättungszeit = 10 s p2345 Technologieregler Fehlerreaktion / Tec_reg Fehlerreak Zugriffsstufe: 3 Berechnet: - Datentyp: Integer16 Änderbar: T, U Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7958 Min: Max: Werkseinstellung: Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 908 Nein Hinweis Während freigegebenem Technologieregler gilt: Beim Ausschalten mit AUS1, AUS3 und bei Impulssperre wird Bit 10 und 11 gleichzeitig auf 1 gesetzt, weil der Reglerausgang durch interne Begrenzungen festgelegt ist. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 909 Nach Aktivierung des PID Autotuning (p2350) wird diese Zeit gestartet. Erfolgt innerhalb dieser Zeit keine Anregung des Regelkreises, wird die automatische Einstellung abgebrochen und eine entsprechende Störung ausgegeben. Abhängigkeit: Siehe auch: p2350 Siehe auch: F07445 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 910 M1 = 1X M1 = 1X, M2 = 1X M1 = 1X, M2 = 2X M1 = 1X, M2 = 1X, M3 = 1X M1 = 1X, M2 = 1X, M3 = 2X Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 911 Falls alle Motoren in Betrieb sind, ist der Austausch nicht möglich und es wird die Warnung A07427 angezeigt. Der Modus Autochange ist nur bei p2371 = 2, 4 möglich (Motoren gleicher Größe). Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 912 Maximaldrehzahl erreicht und die Abweichung am Technologiereglereingang die Übersteuerungsschwelle p2376 überschreitet. Die Verzögerungszeit p2375 wird nicht abgewartet und die Motorabschaltung sofort ausgeführt, wenn gleichzeitig die Minimaldrehzahl erreicht und die Abweichung am Technologiereglereingang die Übersteuerungsschwelle -p2376 überschreitet. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 913 0.0 [h] Beschreibung: Anzeige der Betriebsstunden für die externen Motoren. Die Anzeige kann nur auf Null zurückgesetzt werden. Index: [0] = Motor 1 [1] = Motor 2 [2] = Motor 3 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 914 Wartezeit nach Erreichen der Zuschaltbedingungen bevor der externe Motor eingeschaltet wird. Das Einschalten des entsprechenden Statusbits (r2379) für die Ansteuerung der Schütze oder des Motorstarters wird um diese Zeit verzögert, während der Hauptmotor bereits auf die Zuschaltdrehzahl (p2378) zurückläuft. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 915 Stillstand gebracht. Der Antrieb wird abgeschaltet (Schlafmodus aktiv). Der Antrieb wird automatisch wieder eingeschaltet, sobald der Drehzahlsollwert die Wiederanlaufschwelle überschreitet. Hinweis Beim Beenden der Inbetriebnahme wird die Startdrehzahl für den Schlafmodus auf 4 % der Nominal-Drehzahl gesetzt. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 916 Schlafmodus Boostzeitraum / Schlafm t_Boost Zugriffsstufe: 3 Berechnet: - Datentyp: FloatingPoint32 Änderbar: T, U Normierung: - Dynamischer Index: DDS, p0180 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7038 Min: Max: Werkseinstellung: 0 [s] 3599 [s] 0 [s] Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 917 Applikationsabhängig ist beispielsweise bei Pumpen darauf zu achten, dass der Tank in Folge der zyklischen Anläufe nicht überläuft bzw. bei Kompressoren kein Überdruck entsteht. Hinweis Die automatische Wiedereinschaltung durch Ablauf der maximalen Ausschaltzeit wird mit p2396 = 0 s deaktiviert. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 918: Co/Bo: Schlafmodus Zustandswort / Schlafm Zsw

    Schlafmodus Boost aktiv Nein Schlafmodus Motor ausgeschaltet Nein Schlafmodus ausgeschaltet, zyklischer Wiederanlauf aktiv Nein Schlafmodus Motor läuft wieder an Nein Schlafmodus liefert Gesamtsollwert für Hochlaufgeber Nein Schlafmodus überbrückt Hochlaufgeber im Sollwertkanal Nein Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 919 Datentyp: FloatingPoint32 Änderbar: - Normierung: PERCENT Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 1021 Min: Max: Werkseinstellung: - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für häufig verwendete Prozentwerte. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 920 Der Wert kann z. B. zum Verschalten eines Zusatzmomentes verwendet werden. r2969[0...6] Flussmodelle Wertanzeige / Psi_mod Wertanz Zugriffsstufe: 3 Berechnet: - Datentyp: FloatingPoint32 Änderbar: - Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 921 Einstellung der Signalquelle für das Freigabesignal der Externen Störung 3. Die Externe Störung 3 wird durch folgende UND-Verknüpfung ausgelöst: - BI: p2108 negiert - BI: p3111 - BI: p3112 negiert Abhängigkeit: Siehe auch: p2108, p3110, p3112 Siehe auch: F07862 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 922 Nein Netzfehler Nein Zwischenkreisüberspannung Nein Fehler Umrichterleistungselektronik Nein Übertemperatur Stromrichter Nein Erdschluss Nein Überlast Motor Nein Busfehler Nein Externe Sicherheitsabschaltung Nein Fehler Kommunikation intern Nein Fehler Einspeisung Nein Sonstige Fehler Nein Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 923 Einstellung zum Umparametrieren aller Safety-Meldungen auf Störungen und Warnungen. Der jeweilige Meldungstyp während der Umschaltung wird von der Firmware entschieden. 0: Safety-Meldungen sind nicht umparametriert 1: Safety-Meldungen sind umparametriert Hinweis Eine Änderung wird erst nach POWER ON wirksam. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 924: Komponente Störung / Kompo Störung

    PROFIdrive-Fehlerklasse Bit 0 Hoch PROFIdrive-Fehlerklasse Bit 1 Hoch PROFIdrive-Fehlerklasse Bit 2 Hoch PROFIdrive-Fehlerklasse Bit 3 Hoch PROFIdrive-Fehlerklasse Bit 4 Hoch Abhängigkeit: Siehe auch: r0945, r0947, r0948, r0949, r2109, r2130, r2133, r2136, r3120 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 925 PROFIdrive-Fehlerklasse Bit 0 Hoch PROFIdrive-Fehlerklasse Bit 1 Hoch PROFIdrive-Fehlerklasse Bit 2 Hoch PROFIdrive-Fehlerklasse Bit 3 Hoch PROFIdrive-Fehlerklasse Bit 4 Hoch Abhängigkeit: Siehe auch: r2110, r2122, r2123, r2124, r2125, r2134, r2145, r2146, r3121 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 926 Datentyp: Integer32 Änderbar: - Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 8060 Min: Max: Werkseinstellung: Beschreibung: Anzeige der Komponentennummer der ältesten noch aktiven Störung. Abhängigkeit: Siehe auch: r2131, r3131 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 927 Werkseinstellung: 0 [ms] 1000000 [ms] 100 [ms] Beschreibung: Einstellung der Zeitkonstante für das PT1-Glied zur Glättung des Drehmomentistwertes. Der geglättete Drehmomentistwert wird mit den Schwellwerten verglichen und dient ausschließlich für Meldungen. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 928 10.0 [%] 200.0 [%] 110.0 [%] Beschreibung: Einstellung des maximalen Grenzwertes für den berechneten optimalen Fluss. Abhängigkeit: Siehe auch: p1401, r3313, p3315 Hinweis Die Funktion wird über p1401.14 = 1 aktiviert. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 929 Strömungsmaschine Leistung Punkt 2 / Ström_masch P2 Zugriffsstufe: 2 Berechnet: - Datentyp: FloatingPoint32 Änderbar: T, U Normierung: - Dynamischer Index: DDS, p0180 Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: 0.00 100.00 50.00 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 930 Dieser Parameter gibt die Drehzahl (n) von Punkt 3 in [%] an. Abhängigkeit: Siehe auch: r0041, p3320, p3321, p3322, p3323, p3324, p3326, p3327, p3328, p3329 Hinweis Der Bezugswert für Leistung und Drehzahl ist Nennleistung/Nenndrehzahl. Die eingesparte Energie wird in r0041 angezeigt. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 931 Strömungsmaschine Drehzahl Punkt 5 / Ström_masch n5 Zugriffsstufe: 2 Berechnet: - Datentyp: FloatingPoint32 Änderbar: T, U Normierung: - Dynamischer Index: DDS, p0180 Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: 0.00 100.00 100.00 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 932: Co/Bo: 2/3-Drahtsteuerung Steuerwort / 2/3-Draht Stw

    Die Funktionsweise dieses Binektoreingangs ist abhängig von der in p0015 eingestellten Drahtsteuerung. r3333.0...3 CO/BO: 2/3-Drahtsteuerung Steuerwort / 2/3-Draht STW Zugriffsstufe: 3 Berechnet: - Datentyp: Unsigned32 Änderbar: - Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 2272, 2273 Min: Max: Werkseinstellung: Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 933: 2/3-Drahtsteuerung Auswahl / 2/3-Draht Ausw

    Min: Max: Werkseinstellung: Beschreibung: Einstellung der Signalquelle für den Endschalter Plus. BI: p3342 = 1-Signal: Endschalter ist inaktiv. BI: p3342 = 0-Signal: Endschalter ist aktiv. Abhängigkeit: Siehe auch: p3340, p3343, r3344 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 934: Co/Bo: Endschalter Zustandswort / Endsch Zsw

    Zu Bit 02 = 1: Die Achse befindet sich im Stillstand. Zu Bit 04 = 1: Der Endschalter Plus ist angefahren. Zu Bit 05 = 1: Der Endschalter Minus ist angefahren. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 935: Formierung Aktivierung/Dauer / Formier Akt/Dauer

    Datentyp: Unsigned16 Änderbar: - Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: Beschreibung: Anzeige des Zustandsworts der Funktion "Formierung der Zwischenkreiskondensatoren". Bitfeld: Signalname 1-Signal 0-Signal Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 936 Datentyp: FloatingPoint32 (Compound-Bremse), Änderbar: T, U Normierung: PERCENT Dynamischer Index: DDS, p0180 G120X_PN Einheitengruppe: - Einheitenwahl: - Funktionsplan: - (Compound-Bremse), Min: Max: Werkseinstellung: G120X_USS (Compound-Bremse) 0.00 [%] 250.00 [%] 0.00 [%] Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 937 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 6797 Min: Max: Werkseinstellung: Beschreibung: Anzeige und Konnektorausgang für das Zustandswort der Compound-Bremsung und Gleichgrößenregelung. Bitfeld: Signalname 1-Signal 0-Signal Compound-Bremsung aktiv Nein Gleichgrößenregelung im Übersteuerungsbereich aktiv Nein Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 938: Bi: Esm Aktivierung Signalquelle / Esm Akt S_Q

    Freigabe der Reaktion AUS1 Freigabe der Reaktion AUS2 WARNUNG Zu p3881 = 4: Wird der Technologieregler als Sollwertquelle eingestellt, muss dieser vorher auch konfiguriert werden. Es muss p2251 = 0 gesetzt werden. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 939: Bi: Esm Drehrichtung Signalquelle / Esm Drehr S_Q

    Drehrichtung des für den Notfallbetrieb parametrierten Sollwerts wird beibehalten. WARNUNG Die Drehrichtungsumkehr wird nicht berücksichtigt, wenn p3881 = 4 (Technologieregler) eingestellt ist und der Technologieregler auch als Sollwertquelle aktiv ist. Hinweis ESM: Essential Service Mode (Notfallbetrieb) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 940 Datentyp: Unsigned32 Änderbar: - Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7033 Min: Max: Werkseinstellung: Beschreibung: Anzeige und BICO-Ausgang für das Zustandswort des Notfallbetriebs (ESM). Bitfeld: Signalname 1-Signal 0-Signal Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 941 Am Ende der Berechnungen wird p3900 und p0010 automatisch auf den Wert Null zurückgesetzt. Bei der Berechnung der Motor-, Steuer- und Regelungsparameter (wie p0340 = 1) werden Parameter eines ausgewählten Siemens-Listenmotors dabei nicht überschrieben. Wenn kein Listenmotor eingestellt ist (p0300), werden mit p3900 > 0 zum Herstellen der gleichen Verhältnisse wie bei der Erstinbetriebnahme folgende Parameter zurückgesetzt:...
  • Seite 942 Ständerinduktivität Abschätzung, keine Messung Nein Rotorzeitkonstante Abschätzung, keine Messung Nein Streuinduktivität Abschätzung, keine Messung Nein Bestimmung Tr und Lsig Auswertung im Zeitbereich Nein Schwingungsdämpfung aktivieren Nein Schwingungserkennung deaktivieren Nein Puls-Messung Lq Ld deaktivieren Nein Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 943 Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: Beschreibung: Konfiguration der Spannungserzeugung bei den verschiedenen MotID-Abschnitten bei der letzten erfolgreichen MotID. Bitfeld: Signalname 1-Signal 0-Signal Wobbel U_Erzeugung für Totzeitkorrektur-Ermittlung Nein Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 944: Optionen Für Schaltschränke / Opt Schaltschr

    Voltage Peak Limiter Nein Ohne Netzdrossel Nein Not-Aus-Taster Nein Not-Halt Kategorie 0 Nein Not-Halt Kategorie 1 Nein Not-Halt Kategorie 1 24 V Nein Braking Module (25 kW) Nein Braking Module (50 kW) Nein Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 945: Bico Zähler Gerät / Bico Zähler Gerät

    Steuerungshoheit Modus Anwahl / PcCtrl Modus Anw Zugriffsstufe: 3 Berechnet: - Datentyp: Integer16 Änderbar: T, U Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 946 Alle Parameter zurücksetzen Antriebsobjekt geändert Download durch Inbetriebnahme-Software Parameter-Download durch Inbetriebnahme-Software Control Unit zurücksetzen 100: Start Initialisierung 101: Nur für Siemens-interne Zwecke 110: Control Unit Basis instanzieren 111: Nur für Siemens-interne Zwecke 112: Nur für Siemens-interne Zwecke 113: Nur für Siemens-interne Zwecke 114: Nur für Siemens-interne Zwecke...
  • Seite 947 Antriebspakete erzeugen 250: Warten auf Fehler quittieren 325: Warten auf Eingabe von Antriebstyp 350: Antriebstyp bestimmen 360: Nur für Siemens-interne Zwecke 370: Warten bis p0010 = 0 gesetzt wird 380: Nur für Siemens-interne Zwecke 550: Aufruf Umrechnungsfunktionen für Parameter 625:...
  • Seite 948 Werkseinstellung: 0000 bin Beschreibung: Einstellung des Simulationsmodus für die Digitaleingänge des Leistungsteils PM330. Bitfeld: Signalname 1-Signal 0-Signal DI 0 (X9.3, Externe Warnung) Simulation Klemmenauswertu DI 1 (X9.4, Externe Störung) Simulation Klemmenauswertu Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 949 Siehe auch: F07011, A07012, F07013, A07014 ACHTUNG Bei Auswahl eines Listenmotors (p0301) wird dieser Parameter automatisch vorbelegt und ist schreibgeschützt. Zum Aufheben des Schreibschutzes sind die Informationen in p0300 zu beachten. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 950 Mot_temp_mod 1/3 Warnschwelle / Warnschw Zugriffsstufe: 2 Berechnet: - Datentyp: FloatingPoint32 Änderbar: T, U Normierung: - Dynamischer Index: MDS, p0130 Einheitengruppe: 21_1 Einheitenwahl: p0505 Funktionsplan: 8017 Min: Max: Werkseinstellung: 0.0 [°C] 200.0 [°C] 110.0 [°C] Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 951: Pe Energiesparmodus Id / Pe Mod Id

    Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 2381, 2382 Min: Max: Werkseinstellung: Beschreibung: Anzeige der PROFIenergy Modus ID des wirksamen Energiesparmodus. Wert: POWER OFF Energiesparmodus 2 240: Betrieb Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 952: Pe Energiesparen Eigenschaften Generell / Pe Eigensch Gen

    Einstellung der generellen Eigenschaften zum Energiesparen. Bitfeld: Signalname 1-Signal 0-Signal PROFIenergy Steuerbefehle sperren Nein Antrieb löst AUS1 aus beim Übergang in Energiesparmodus Ja Nein Übergang in Energiesparmodus von PROFIdrive Zustand Nein S3/4 möglich Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 953: Pe Energiesparen Eigenschaften Modusabhängig / Pe Eigensch Mod

    Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 2382 Min: Max: Werkseinstellung: Beschreibung: Einstellung der Signalquelle für das Setzen in den PROFIdrive Zustand S1 "Einschaltsperre". Abhängigkeit: Siehe auch: r5613 Hinweis Pe: PROFIenergy Profile Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 954 - Dieser Parameter wird von SINAMICS nur beim Hochlauf aus dem verschlüsselten "Laden ins Dateisystem..."-Output oder beim Hochlauf aus den verschlüsselten PS-Dateien ausgewertet. Die Auswertung erfolgt nur bei aktiviertem Know-how-Schutz und Speicherkarte Kopierschutz. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 955 Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: Beschreibung: Einstellung zum Aktivieren/Deaktivieren des Schreibschutzes für Einstellparameter. Wert: Schreibschutz deaktivieren Schreibschutz aktivieren Abhängigkeit: Siehe auch: r7760 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 956 = p7763 - 1 Abhängigkeit: Die Anzahl der Indizes ist abhängig von p7763. Siehe auch: p7763 Hinweis KHP: Know-how protection (Know-how-Schutz) Parameter in dieser Liste können auch bei aktiviertem Know-how-Schutz gelesen und geschrieben werden. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 957: Khp Passwort Eingabe / Khp Passw Eing

    - Die Eingabe des Passworts muss mit p7766[0] beginnen. - Es sind keine Lücken innerhalb des Passworts zulässig. - Die Eingabe des Passworts wird mit Beschreiben von p7766[29] abgeschlossen (p7766[29] = 0 für Passwörter kleiner 30 Zeichen). Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 958: Khp Passwort Bestätigung / Khp Passw Bestät

    - Dieser Parameter wird von SINAMICS nur beim Hochlauf aus dem verschlüsselten "Laden ins Dateisystem..."-Output oder beim Hochlauf aus den verschlüsselten PS-Dateien ausgewertet. Die Auswertung erfolgt nur bei aktiviertem Know-how-Schutz und Speicherkarte Kopierschutz. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 959: Nvram-Daten Sichern/Einspielen/Löschen / Nvram Sichern

    Anzeige der aktuellen Seriennummer vom Power Module. In den Indizes werden die einzelnen Zeichen der Seriennummer im ASCII-Code angezeigt. ACHTUNG Eine ASCII-Tabelle (auszugsweise) ist z. B. im Anhang des Listenhandbuchs zu finden. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 960 Bei Automatisierungssystemen mit SINAMICS Integrated ist das die Runtime Version des Automatisierungssystems. Zu Index 2: Anzeige der internen Firmware-Version der Parametersicherung. Mit dieser CU-Firmware-Version wurde die Parametersicherung gespeichert, die beim Hochlauf verwendet wurde. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 961 Eine Umstellung auf Sommerzeit wird bei der Anzeige von Störzeit und Warnzeit nicht berücksichtigt. Der Parameter wird durch Werkseinstellung einstellen (p0010 = 30, p0970) nicht zurückgesetzt. Die Uhrzeit wird im 24-Stunden-Format eingegeben und angezeigt. RTC: Real Time Clock (Echtzeituhr) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 962: Rtc Sommerzeit Einstellung / Rtc Sommerzeit

    [5] = Ende Monat (1 ... 12) [6] = Ende Woche des Monats (1 ... 4, 6) [7] = Ende Wochentag (1 ... 7) [8] = Ende Stunde (0 ... 23) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 963 Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: Beschreibung: Anzeige des Wochentags der Echtzeituhr. Wert: Montag Dienstag Mittwoch Donnerstag Freitag Samstag Sonntag Hinweis RTC: Real Time Clock (Echtzeituhr) Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 964: Rtc Dtc1 Wochentag Aktivierung / Rtc Dtc1 Tag Akt

    Min: Max: Werkseinstellung: Beschreibung: Einstellung des Wochentags zur Aktivierung der Zeitschaltuhr 1 (DTC1). Die Einschaltzeit/Ausschaltzeit wird in p8411/p8412 eingestellt und das Ergebnis über Binektorausgang r8413 angezeigt. Wert: Wochentag deaktiviert Wochentag aktiviert Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 965 Die Bedingung für eingestellter Wochentag (p8410) und Ausschaltzeit wurde erfüllt. Index: [0] = Stunde (0 ... 23) [1] = Minute (0 ... 59) Abhängigkeit: Siehe auch: p8409, p8410, r8413 ACHTUNG Dieser Parameter ist nur bei p8409 = 0 änderbar. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 966: Rtc Dtc2 Wochentag Aktivierung / Rtc Dtc2 Tag Akt

    [2] = Mittwoch [3] = Donnerstag [4] = Freitag [5] = Samstag [6] = Sonntag Abhängigkeit: Siehe auch: p8409, p8421, p8422, r8423 ACHTUNG Dieser Parameter ist nur bei p8409 = 0 änderbar. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 967 BO: RTC DTC2 Ausgang / RTC DTC2 Ausg Zugriffsstufe: 3 Berechnet: - Datentyp: Unsigned16 Änderbar: - Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 968: Rtc Dtc3 Wochentag Aktivierung / Rtc Dtc3 Tag Akt

    RTC: Real Time Clock (Echtzeituhr) p8431[0...1] RTC DTC3 Einschaltzeit / RTC DTC3 t_Ein Zugriffsstufe: 3 Berechnet: - Datentyp: Unsigned16 Änderbar: T Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 969 - Die eingestellte Einschaltzeit/Ausschaltzeit (p8431, p8432) dieser Zeitschaltuhr wirkt sofort auf den Binektorausgang (r8433). Bitfeld: Signalname 1-Signal 0-Signal Zeitschaltuhr Ein Nein Zeitschaltuhr Ein negiert Nein Abhängigkeit: Siehe auch: p8409, p8430, p8431, p8432 ACHTUNG Dieser Parameter ist nur bei p8409 = 0 änderbar. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 970 Änderbar: - Normierung: p2000 Dynamischer Index: - Einheitengruppe: 3_1 Einheitenwahl: p0505 Funktionsplan: - Min: Max: Werkseinstellung: - [1/min] - [1/min] - [1/min] Beschreibung: Bei Handmode: Anzeige des vom IOP vorgegebenen Drehzahlsollwertes. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 971: Bi: Wirksames Stw1 Im Bop/Iop Handmode / Stw1 Wirk Op

    Berechnet: - Datentyp: Unsigned32 / FloatingPoint32 Änderbar: T Normierung: p2000 Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: 8541[0] Beschreibung: Bei Handmode: Einstellung der Signalquelle für den Drehzahlsollwert. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 972: Iop Drehzahl Einheit / Iop Drehz Einh

    Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: Beschreibung: Anzeige der im entsprechenden Verzeichnis im nichtflüchtigen Speicher abgelegten ACX-Files. Abhängigkeit: Siehe auch: p1000 Hinweis Bei Wert = 9999999 gilt: Der Lesevorgang läuft noch. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 973: Makro Ausführung Aktuell / Makro Ausgeführt

    Parameter für den PROFINET Datensatz "Identification and Maintenance 1" (I&M 1). Diese Informationen werden als "Anlagenkennzeichen (AKZ)" und "Ortskennzeichen (OKZ)" bezeichnet. Abhängigkeit: Siehe auch: p8807, p8808 ACHTUNG Es dürfen nur Zeichen des ASCII Standard-Zeichensatzes verwendet werden (32 dez bis 126 dez). Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 974 Es dürfen nur Zeichen des ASCII Standard-Zeichensatzes verwendet werden (32 dez bis 126 dez). Hinweis Eine ASCII-Tabelle (auszugsweise) ist z. B. im Anhang des Listenhandbuchs zu finden. Zu p8808[0...53]: Beliebige Zusatzinformationen und Bemerkungen (ASCII). Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 975: Profinet Zustand / Pn Zustand

    Zugriffsstufe: 4 Berechnet: - Datentyp: Unsigned16 Änderbar: - Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: Beschreibung: Anzeige der PROFINET Diagnosedaten. Hinweis Nur für Siemens-interne Diagnose. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 976 Beschreibung: Anzeige der PROFINET Identifikationsdaten Index: [0] = Version Schnittstellenstruktur [1] = Version Schnittstellentreiber [2] = Firma (Siemens = 42) [3] = CB Typ [4] = Firmware Version [5] = Firmware Datum (Jahr) [6] = Firmware Datum (Tag/Monat) [7] = Firmware patch/hot fix...
  • Seite 977 Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: Beschreibung: Einstellung der Subnetzmaske für die Onboard PROFINET-Schnittstelle auf der Control Unit. Die aktuelle Subnetzmaske wird in r8933 angezeigt. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 978: Pn Schnittstellen-Konfiguration Aktivieren / Pn Ss-Konfig

    Zu p8925 = 2: Die Schnittstellen-Konfiguration (p8920 und folgende) wird gespeichert und nach dem nächsten POWER ON aktiviert. Zu p8925 = 3: Nach dem nächsten POWER ON wird die Werkseinstellung der Schnittstellen-Konfiguration geladen. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 979 DHCP aus DHCP ein, Identifizierung über MAC-Adresse DHCP ein, Identifizierung über Name of Station ACHTUNG Bei aktivem DHCP Mode (Parameterwert ungleich 0) ist die PROFINET Kommunikation über diese Schnittstelle nicht mehr möglich! Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 980 Datentyp: Integer16 Änderbar: T Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 2473 Min: Max: Werkseinstellung: Beschreibung: Einstellung des STOP Mode für das EtherNet/IP ODVA Profil (p8980 = 1). Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 981: Ethernet/Ip Odva Drehzahl Skalierung / Eth/Ip Odva N Skal

    Einstellung der Skalierung für das Drehmoment beim EtherNet/IP ODVA Profil (p8980 = 1). Wert: 123: 124: 125: 126: 127: 128: 129: 130: 0.25 131: 0.125 132: 0.0625 133: 0.03125 Abhängigkeit: Siehe auch: p8980 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 982: Usb Speicherzugriff / Usb Speicherzugr

    --> Ein sicheres Entfernen der Speicherkarte ist nicht möglich. Das Entfernen kann zur Zerstörung des Dateisystems auf der Speicherkarte führen. Gegebenenfalls ist p9400 = 2 wiederholt zu setzen. Wert: Keine Speicherkarte gesteckt Speicherkarte ist gesteckt "Sicheres Entfernen" der Speicherkarte anfordern "Sicheres Entfernen" möglich Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 983 Bit 1/0 = 1/1: Speicherkarte ist gesteckt (entspricht p9400 = 1, 2, 100). Zu Bit 02, 00: Bit 2/0 = 0/0: Keine Speicherkarte gesteckt. Bit 2/0 = 0/1: Speicherkarte gesteckt, aber keine SIEMENS Speicherkarte. Bit 2/0 = 1/0: Zustand nicht möglich. Bit 2/0 = 1/1: SIEMENS Speicherkarte gesteckt.

  • Seite 984: Ps-Datei Parameterindex Parameter Nicht Übernommen / Ps Parameterindex

    Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: Beschreibung: Nur für Siemens-interne Servicezwecke. Abhängigkeit: Siehe auch: r9406, r9407 Hinweis Alle Indizes von r9406 bis r9408 bezeichnen denselben Parameter. r9406[x] Parameternummer Parameter nicht übernommen r9407[x] Parameterindex Parameter nicht übernommen r9408[x] Fehlercode Parameter nicht übernommen...
  • Seite 985 Datentyp: Unsigned16 Änderbar: - Normierung: - Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Min: Max: Werkseinstellung: Beschreibung: Anzeige der Anzahl der BICO-Verschaltungen zur gesuchten Signalquelle. Abhängigkeit: Siehe auch: p9484, r9486 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 986: Firmware-Prüfung Status / Fw-Prüfung Status

    Anzeige des Status bei der Prüfung der Firmware nach dem Einschalten. 0: Firmware noch nicht geprüft. 1: Prüfung läuft. 2: Prüfung erfolgreich abgeschlossen. 3: Prüfung fehlerhaft. Abhängigkeit: Siehe auch: r9925 Siehe auch: A01016 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 987: Systemlogbuch Aktivierung / Syslog Aktivierung

    Anzeige und Binektorausgang für eine Verzögerung nach POWER ON. Der Binektorausgang r9935.0 wird nach dem Einschalten mit Beginn der ersten Abtastzeit gesetzt und nach etwa 100 ms wieder zurückgesetzt. Bitfeld: Signalname 1-Signal 0-Signal POWER ON Verzögerungssignal Hoch Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 988: Auslastung System Gemessen / Ausl Sys Gem

    Funktionsplan: - Min: Max: Werkseinstellung: Beschreibung: Diagnoseparameter zur Anzeige zusätzlicher Informationen bei internem Softwarefehler. Hinweis Nur für Siemens-interne Fehlerdiagnose. p11000 BI: Freier Tec_reg 0 Freigabe / FTec0 Freig Zugriffsstufe: 2 Berechnet: - Datentyp: Unsigned32 / Binary Änderbar: T, U Normierung: -...
  • Seite 989 °F gallon/s inch³/s gallon/min inch³/min gallon/h inch³/h lb/s lb/min lb/h lbf ft 1/min parts/min ft³/s ft³/min BTU/min BTU/h mbar inch wg Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 990 Anzeige des Statuswortes des freien Technologiereglers 0. Bitfeld: Signalname 1-Signal 0-Signal Deaktiviert Nein Begrenzt Nein Istwert am Minimum Nein Istwert am Maximum Nein Ausgang am Minimum Nein Ausgang am Maximum Nein Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 991: Co: Freier Tec_Reg 0 Sollwert Nach Hochlaufgeber / Ftec0 Sollw N Hlg

    Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7030 Min: Max: Werkseinstellung: Beschreibung: Einstellung zur Invertierung der Regeldifferenz des freien Technologiereglers 0. Die Einstellung ist von der Art des Regelkreises abhängig. Wert: Keine Invertierung Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 992 Dynamischer Index: - Einheitengruppe: 9_2 Einheitenwahl: p11026 Funktionsplan: 7030 Min: Max: Werkseinstellung: -200.00 [%] 200.00 [%] -100.00 [%] Beschreibung: Einstellung der Untergrenze für das Istwertsignal des freien Technologiereglers 0. Abhängigkeit: Siehe auch: p11064 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 993 Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7030 Min: Max: Werkseinstellung: 0.000 1000.000 1.000 Beschreibung: Einstellung der Proportionalverstärkung (P-Anteil) des freien Technologiereglers 0. Hinweis Wert = 0: Die Proportionalverstärkung ist ausgeschaltet. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 994 Beschreibung: Einstellung der Hoch- und Rücklaufzeit für die maximale und minimale Begrenzung (p11091, p11092) des freien Technologiereglers 0. Abhängigkeit: Siehe auch: p11091, p11092 Hinweis Die Hoch-/Rücklaufzeit bezieht sich auf 100 %. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 995 Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7030 Min: Max: Werkseinstellung: Beschreibung: Einstellung der Signalquelle zum Ein-/Ausschalten des freien Technologiereglers 1. 1-Signal: Der Technologieregler ist eingeschaltet. 0-Signal: Der Technologieregler ist ausgeschaltet. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 996 °F gallon/s inch³/s gallon/min inch³/min gallon/h inch³/h lb/s lb/min lb/h lbf ft 1/min parts/min ft³/s ft³/min BTU/min BTU/h mbar inch wg Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 997 Anzeige des Statuswortes des freien Technologiereglers 1. Bitfeld: Signalname 1-Signal 0-Signal Deaktiviert Nein Begrenzt Nein Istwert am Minimum Nein Istwert am Maximum Nein Ausgang am Minimum Nein Ausgang am Maximum Nein Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 998: Co: Freier Tec_Reg 1 Sollwert Nach Hochlaufgeber / Ftec1 Sollw N Hlg

    Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7030 Min: Max: Werkseinstellung: Beschreibung: Einstellung zur Invertierung der Regeldifferenz des freien Technologiereglers 1. Die Einstellung ist von der Art des Regelkreises abhängig. Wert: Keine Invertierung Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 999 Dynamischer Index: - Einheitengruppe: 9_3 Einheitenwahl: p11126 Funktionsplan: 7030 Min: Max: Werkseinstellung: -200.00 [%] 200.00 [%] -100.00 [%] Beschreibung: Einstellung der Untergrenze für das Istwertsignal des freien Technologiereglers 1. Abhängigkeit: Siehe auch: p11164 Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
  • Seite 1000 Dynamischer Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7030 Min: Max: Werkseinstellung: 0.000 1000.000 1.000 Beschreibung: Einstellung der Proportionalverstärkung (P-Anteil) des freien Technologiereglers 1. Hinweis Wert = 0: Die Proportionalverstärkung ist ausgeschaltet. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...

  • Seite 1001: Co: Freier Tec_Reg 1 Begrenzung Maximal / Ftec1 Begr Max

    Beschreibung: Einstellung der Hoch- und Rücklaufzeit für die maximale und minimale Begrenzung (p11191, p11192) des freien Technologiereglers 1. Abhängigkeit: Siehe auch: p11191, p11192 Hinweis Die Hoch-/Rücklaufzeit bezieht sich auf 100 %. Umrichter SINAMICS G120X Betriebsanleitung, 12/2019, FW V1.01, A5E44751209A AD...
