Montagem dos interruptores limite
Destrave o accionamento através do dispositivo de destravamento de
emergência. Feche a porta da garagem manualmente. Determine a
posição do interruptor de fim de curso dianteiro „FECHADO". Os
interruptores de fim de curso são accionados pelo carrinho.
Pegue no interruptor de fim de curso „FECHADO" (com o cabo
comprido) na vertical, introduza-o na fenda da barra e rode 90 º para a
posição horizontal (Fig. A). O interruptor de fim de curso pode agora
ser empurrado para a posição pretendida e fixado por intermédio do
parafuso.
Abra manualmente a porta da garagem. Determine a posição do
interruptor de fim de curso traseiro „ABERTO". Pegue no interruptor de
fim de curso „ABERTO" (com o cabo curto) na vertical, introduza-o na
fenda da barra e rode 90 ° para a posição horizontal (Fig. B). O
interruptor de fim de curso pode agora ser empurrado para a posição
pretendida e fixado por intermédio do parafuso.
Coloque os cabos nas guias e fixe-os com um grampo para cabos
(fig. C). Desloque manualmente a porta da garagem até que o carrinho
engate no arrastador.
Aviso importante:
Nunca deixe o accionamento a funcionar destravado! Os
interruptores podem ser afinados depois da colocação em
funcionamento do accionamento.

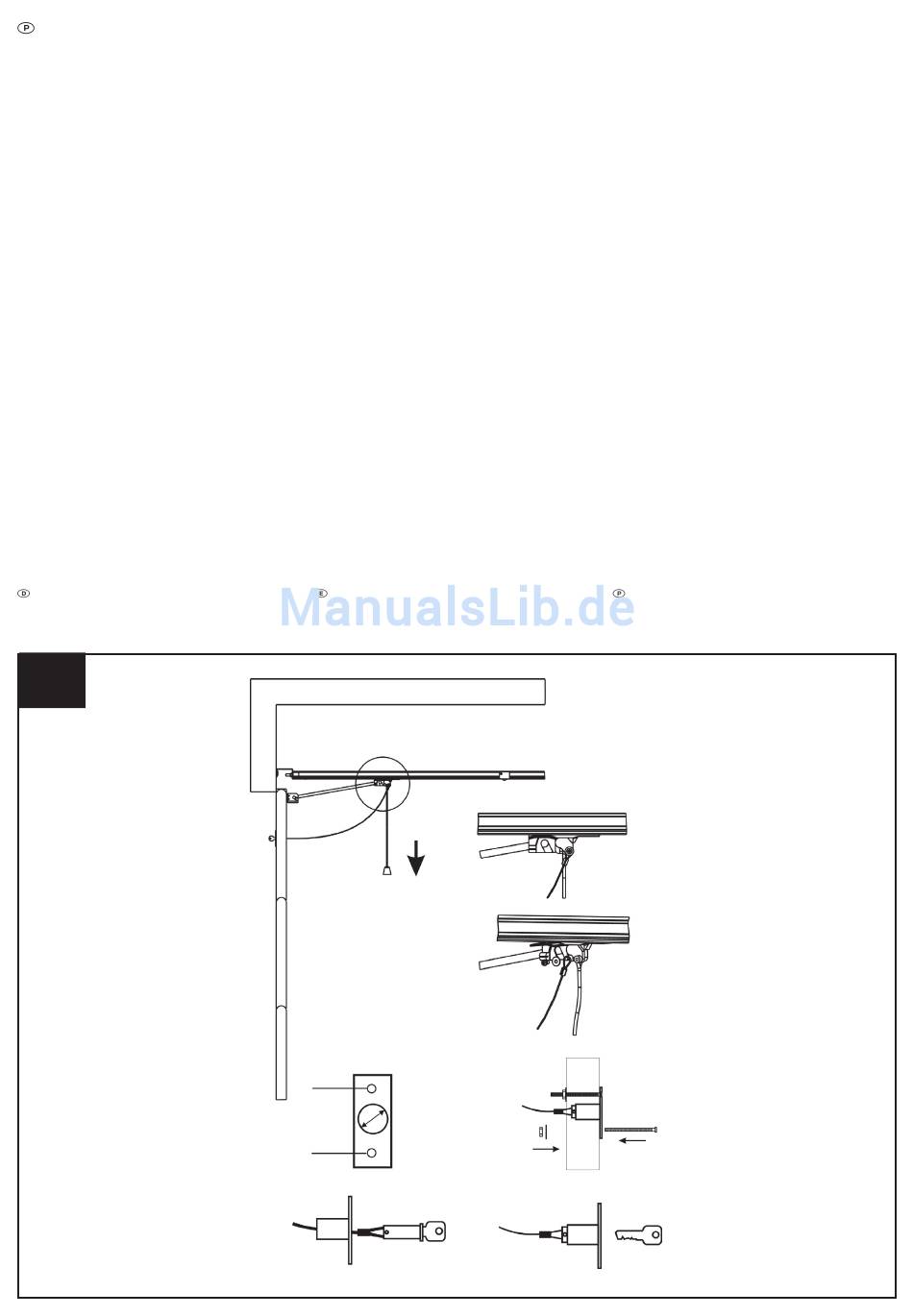

14.12 Notentriegelung für Innen
Notenriegelung für Außen (Sonderzubehör)
14.12
22
14.12 Apertura de urgencia interior
Apertura de urgencia exterior (accesorios
especiales)
4,5 mm
38 mm
20 mm
4,5 mm
14.12 Desbloqueio de emergência interior
Desbloqueio de emergência exterior
(acessórios especiais)
