14.11 Montage der Endschalter
14.11

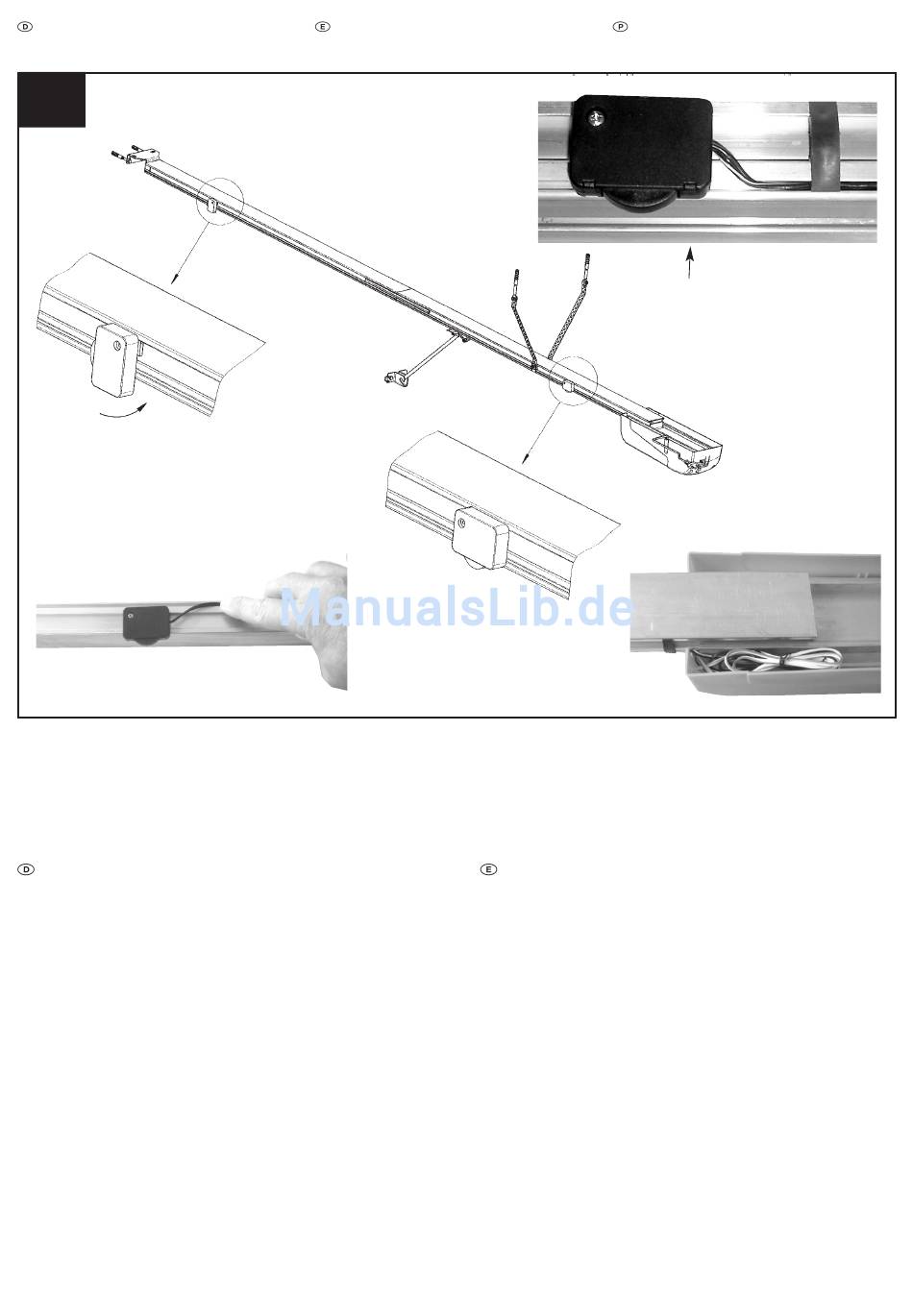

Abb. A
Montage der Endschalter
Antrieb mittels Notentriegelung entriegeln (siehe Punkt 14.12).
Garagentor manuell schließen. Position des vorderen Endschalters
„ZU" ermitteln. Die Endschalter werden durch den Schlitten betätigt.
Endschalter „ZU" (mit langem Kabel) senkrecht nehmen, in den Schlitz
der Schiene stecken (Abb. A) und um 90 ° in die waagerechte Position
drehen. Der Endschalter kann nun in die gewünschte Position
geschoben und mit der Schraube fixiert werden.
Garagentor manuell öffnen. Position des hinteren Endschalters „AUF"
ermitteln. Endschalter „AUF" (mit kurzem Kabel) senkrecht nehmen, in
den Schlitz der Schiene stecken und um 90 ° in die waagerechte
Position drehen. (Abb. B) Der Endschalter kann nun in die gewünschte
Position geschoben und mit der Schraube fixiert werden.
Kabel in die Schienen legen und mit kabelclip sichern (Abb. C).
Garagentor manuell soweit verschieben, bis der Schlitten in den
Mitnehmer einrastet.
Wichtiger Hinweis:
Niemals den Antrieb im entriegelten Zustand laufen lassen! Eine
Feinabstimmung der Endschalter kann nach der Inbetriebnahme
des Antriebes erfolgen!
14.11 Montaje del fin de carrera
Abb. B
Utilizar la apertura de urgencia para desbloquear el accionamiento.
Cerrar manualmente la puerta del garaje Determine la posición del fin
de carrera anterior de „CERRADO". El patín se encarga de accionar los
fines de carrera.
Ponga en vertical el fin de carrera para „CERRADO" (con el cable
largo), introdúzcalo en la ranura del raíl y hágalo girar 90º para que
quede en posición horizontal (Fig. A). Ahora podrá colocar este fin de
carrera en su posición definitiva y sujetarlo al interruptor con el tornillo.
Abra manualmente la puerta del garaje. Determine la posición del fin de
carrera posterior de „ABIERTO". Coloque el fin de carrera „ABIERTO"
(con el cable corto) en posición vertical para introducirlo a la ranura del
raíl y darle una vuelta de 90º para ponerlo en posición horizontal (Fig.
B). Ahora podrá colocar este fin de carrera en su posición definitiva y
sujetarlo al interruptor con el tornillo.
Coloque el cable en los raíles y fíjelo con la pinza correspondiente
(Fig. C). Desplace manualmente la puerta del garaje hasta que el patín
se enclave en el tope de arrastre.
Advertencia importante:
¡No permitir nunca que el abrepuertas funcione estando
desbloqueado! En este caso se requiere un reajuste después de la
puesta en marcha.
14.11 Montagem dos
interruptores limite
Abb. C
Montaje del fin de carrera
