TX-SR503_It,De.book Page 1 Wednesday, March 9, 2005 5:15 PM

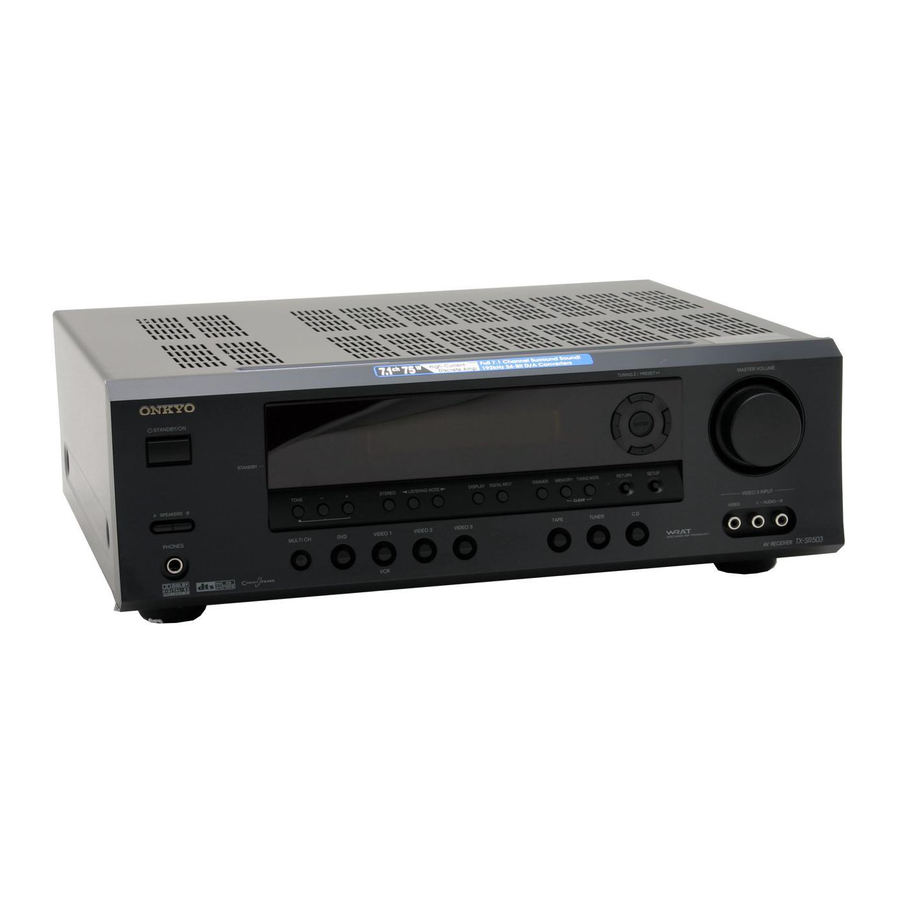

AV Receiver
TX-SR503E
Manuale di istruzioni
Grazie per l'acquisto del ricevitore di controllo audio/
video Onkyo.
Si prega di leggere con attenzione questo manuale
prima di eseguire i collegamenti e di accendere
l'apparecchio.
Se si seguono le istruzioni di questo manuale sarà
possibile ottenere il massimo delle prestazioni e del
piacere di ascolto dal vostro nuovo ricevitore di
controllo audio/video.
Conservare questo manuale per riferimenti futuri.
Bedienungsanleitung
Herzlichen Glückwunsch zum Kauf eines Audio/
Video Receiver von Onkyo.
Bitte lesen Sie diese Bedienungsanleitung vor dem
Anschließen und der Inbetriebnahme dieses Geräts
durch.
Wenn Sie sich an die in dieser Anleitung aufgeführten
Tips halten, werden Sie schnell in der Lage sein, die
Qualität des Audio/Video Receiver von Onkyo voll
auszukosten. Bitte heben Sie diese
Bedienungsanleitung für später auf.
Deutsch
Italiano
Introduzione..................................It-2
Einleitung................................... De-2
Collegamenti ..............................It-15
Anschlüsse .............................. De-15
Accensione & Impostazioni
da fare all'inizio.......................It-30
Einschalten &
Erste Inbetriebnahme .......... De-30
Operazioni di base .....................It-34
Grundlegende Bedienung ...... De-34
Selezionare i modi di
ascolto .....................................It-42
Anwahl eines
Wiedergabemodus'.............. De-42
Operazioni avanzate ..................It-46
Weiter führende Funktionen .. De-46
Risoluzione dei problemi...........It-55
Fehlersuche ............................. De-55
I
D
e
t

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Onkyo TX-SR503E

Inhaltszusammenfassung für Onkyo TX-SR503E

  • Seite 1 Risoluzione dei problemi...It-55 Fehlersuche ......De-55 Wenn Sie sich an die in dieser Anleitung aufgeführten Tips halten, werden Sie schnell in der Lage sein, die Qualität des Audio/Video Receiver von Onkyo voll auszukosten. Bitte heben Sie diese Bedienungsanleitung für später auf.

  • Seite 2: Istruzioni Importanti Per La Sicurezza

    TX-SR503_It,De.book Page 2 Wednesday, March 9, 2005 5:15 PM AVVERTIMENTO: WARNING AVIS PER RIDURRE IL RISCHIO DI INCENDI O SCOS- RISK OF ELECTRIC SHOCK RISQUE DE CHOC ELECTRIQUE SE ELETTRICHE, NON ESPORRE QUESTO AP- DO NOT OPEN NE PAS OUVRIR PARECCHIO ALLA PIOGGIA O ALL’UMIDITÀ.

  • Seite 3: Precauzioni

    ONKYO descritto in questo manuale di istruzioni è in lasciare segni sull’involucro. conformità con i corrispondenti standard tecnici: EN60065, EN55013, EN55020 e EN61000-3-2, -3-3.

  • Seite 4: Accessori Forniti

    TX-SR503_It,De.book Page 4 Wednesday, March 9, 2005 5:15 PM Accessori forniti Accertarsi di avere i seguenti accessori: Telecomando con due batterie (AA/R6) Antenna FM per interni Antenna AM avvolta Adattatore della spina Fornito solo per alcuni paesi. Usare questo adattatore se la vostra presa CA non si adatta alla spina del cavo di alimentazione dell’unità...

  • Seite 5: Inhaltsverzeichnis

    TX-SR503_It,De.book Page 5 Wednesday, March 9, 2005 5:15 PM Caratteristiche Indice Introduzione Amplificatore Istruzioni importanti per la sicurezza ..2 • Amplificatore a 7 canali Precauzioni ..........3 • 75 watt per canale min. RMS a 8 Ω , 2 canali pilotati, Accessori forniti ........4 risposta in frequenza da 20 Hz a 20 kHz con non più...

  • Seite 6: Pannello Frontale E Pannello Posteriore

    TX-SR503_It,De.book Page 6 Wednesday, March 9, 2005 5:15 PM Pannello frontale e pannello posteriore Pannello frontale Modello per l’America 7 8 9 J K TUNING / PRESET MASTER VOLUME STANDBY/ON ENTER STANDBY RETURN SETUP A SPEAKERS B TONE STEREO LISTENING MODE DISPLAY DIGITAL INPUT DIMMER MEMORY TUNING MODE...
  • Seite 7 TX-SR503_It,De.book Page 7 Wednesday, March 9, 2005 5:15 PM Pannello frontale e pannello posteriore —Continua Pulsante MEMORY (37) Pulsanti TONE, [–] e [+] (40) Questo pulsante serve per memorizzare o eliminare Questi pulsanti servono per regolare i bassi e gli acuti. le stazioni radio preimpostate.
  • Seite 8 AV, anche se essi sono collegati tipo di connettore dipende dal paese in cui è stata in modo digitale. acquistata l’unità Ricevitore AV. Nota: può essere utilizzato solo con dispositivi Onkyo. Per informazioni sui collegamenti si veda pagina 15–29.

  • Seite 9: Prima Di Usare L'unità Ricevitore Av

    TX-SR503_It,De.book Page 9 Wednesday, March 9, 2005 5:15 PM Prima di usare l’unità Ricevitore AV Note: Impostazione del selettore di • La durata delle batterie fornite in dotazione è di circa voltaggio (solo in alcuni modelli) sei mesi, sebbene possa variare a seconda dell’uso. Alcuni modelli sono dotati di un selettore di tensione in •...

  • Seite 10: Telecomando

    Con questi modi potete controllare un let- tore DVD e un lettore/registratore MULTI CH CD/MD/CDR. Inserendo il codice di teleco- mando appropriato, potete controllare sia TAPE TUNER dispositivi Onkyo che di altre marche(si + 10 CABLE --/--- veda pagina 52). DIMMER SLEEP ■...
  • Seite 11 TX-SR503_It,De.book Page 11 Wednesday, March 9, 2005 5:15 PM Telecomando —Continua Per informazioni dettagliate, riferirsi alle pagine indicate Pulsanti REMOTE MODE (10) in parentesi. Questi pulsanti servono per selezionare i modi del telecomando. Quando utilizzate il telecomando, si accende il pulsante del REMOTE MODE attual- Pulsante STANDBY (30) mente selezionato.
  • Seite 12 TX-SR503_It,De.book Page 12 Wednesday, March 9, 2005 5:15 PM Telecomando —Continua Pulsante DISC +/– Modo DVD Questo pulsante seleziona i dischi su un DVD chan- Per impostare il telecomando sul modo DVD premete ger. il pulsante del [DVD] REMOTE MODE. Pulsante TOP MENU Questo pulsante serve per selezionare il menu prin- Prima di selezionare il modo DVD e di avviare...
  • Seite 13 Questo pulsante serve per impostare il lettore CD o Da default il Ricevitore AV è configurato in modo tale da registratore a MD/CD su Standby. controllare un lettore CD Onkyo. Pulsante ON Questo pulsante serve per impostare il lettore CD o Per impostare il telecomando sul modo CD/MD/CDR registratore a MD/CD su On o Standby.
  • Seite 14 Il modo TAPE serve per controllare un registratore a cas- Il telecomando ha dei pulsanti specifici che servono per sette Onkyo collegato al Ricevitore AV mediante controllare una TV e che possono essere utilizzati indi- pendentemente dal modo di telecomando attualmente Per impostare il telecomando sul modo TAPE pre- selezionato.

  • Seite 15: Come Collegare Gli Altoparlanti

    TX-SR503_It,De.book Page 15 Wednesday, March 9, 2005 5:15 PM Come collegare gli altoparlanti Sistema Home Theater Con l’unità Ricevitore AV è possibile impiegare due set di altoparlanti: il set A e il set B. Il set di altoparlanti A deve essere installato nella stanza principale di ascolto e può essere utilizzato con materiale Dolby Digital e DTS surround.

  • Seite 16: Configurazione Degli Altoparlanti

    TX-SR503_It,De.book Page 16 Wednesday, March 9, 2005 5:15 PM Come collegare gli altoparlanti —Continua Configurazione degli altoparlanti Precauzioni riguardo alla configurazione degli altoparlanti Per ottenere il migliore sonoro surround, dovete colle- gare sette altoparlanti e un subwoofer amplificato. Leggete ciò che segue prima di collegare gli altoparlanti: La seguente tabella mostra quali canali utilizzare a •...
  • Seite 17 TX-SR503_It,De.book Page 17 Wednesday, March 9, 2005 5:15 PM Come collegare gli altoparlanti —Continua Come collegare il set di altoparlanti A Come collegare il set di altoparlanti B Spellare 15 mm di isolante Rimuovete 3/8" (10mm) di 15 mm (5/8") 10 mm (3/8") dai terminali dei cavi dei isolante dall’estremità...

  • Seite 18: Come Collegare L'antenna

    TX-SR503_It,De.book Page 18 Wednesday, March 9, 2005 5:15 PM Come collegare l’antenna Questa sezione spiega come collegare l’antenna FM da Collegamento dell’antenna AM interno e l’antenna a quadro AM fornite in dotazione e avvolta come collegare le antenne FM e AM da esterno disponi- bili in commercio.

  • Seite 19: Collegamento Di Un'antenna Am Per Esterni

    TX-SR503_It,De.book Page 19 Wednesday, March 9, 2005 5:15 PM Come collegare l’antenna —Continua Collegamento di un’antenna FM per Collegamento di un’antenna AM per esterni esterni Se non è possibile ottenere una buona ricezione con Se con l’impiego dell’antenna AM avvolta fornita non si l’antenna FM per interni fornita, provare a collegare può...

  • Seite 20: Come Collegare I Dispositivi

    TX-SR503_It,De.book Page 20 Wednesday, March 9, 2005 5:15 PM Come collegare i dispositivi Codifica dei colori RCA per i collegamenti AV Informazioni sui collegamenti AV I collegamenti AV RCA sono di solito codificati con i • Prima di effettuare qualsiasi collegamento AV, leggete colori: rosso, bianco e giallo.

  • Seite 21: Che Collegamenti Utilizzare

    TX-SR503_It,De.book Page 21 Wednesday, March 9, 2005 5:15 PM Come collegare i dispositivi —Continua Come collegare sia l’audio che il video Collegando sia le uscite audio che quelle video del lettore DVD e di altri dispositivi AV al Ricevitore AV, potete sele- zionare simultaneamente sia l’audio che il video selezionando semplicemente la sorgente di ingresso appropriata sul Ricevitore AV.

  • Seite 22: Collegamento Al Vostro Tv O Proiettore

    ) che vada bene per la TV e poi effettuate tale collegamento. COMPONENT VIDEO MONITOR MONITOR COMPONENT VIDEO S VIDEO IN TV, proiettore, ecc. VIDEO IN Flusso del Qualità Collegamenti TX-SR503E segnale dell’immagine ⇒ COMPONENT VIDEO OUT Ingressi video component Ottima ⇒ MONITOR OUT S Ingressi S-Video Migliore ⇒...

  • Seite 23: Collegamento Di Un Lettore Dvd

    Ricevitore AV con lo stesso tipo di collegamento. COMPONENT VIDEO S VIDEO OUT Lettore DVD VIDEO OUT Flusso del Qualità Collegamenti TX-SR503E segnale Lettore DVD dell’immagine ⇐ COMPONENT VIDEO DVD IN Uscite video component Ottima ⇐ DVD IN S...
  • Seite 24 VIDEO 1 IN VIDEO 1 COMPONENT VIDEO S VIDEO OUT VCR, VIDEO OUT registratore DVD Flusso del Qualità Collegamenti TX-SR503E segnale VCR/registratore DVD dell’immagine ⇐ COMPONENT VIDEO VIDEO 1 IN Uscite video component Ottima ⇐ VIDEO 1 IN S Uscite S-Video Migliore ⇐...
  • Seite 25 VIDEO 1 VIDEO 1 VIDEO 1 S VIDEO IN AUDIO VCR, VIDEO IN registratore DVD Flusso del Qualità Collegamenti TX-SR503E segnale VCR/registratore DVD dell’immagine ⇒ VIDEO 1 OUT S Ingressi S-Video Migliore ⇒ VIDEO 1 OUT V Ingressi video composito Standard ⇒...
  • Seite 26 COMPONENT VIDEO S VIDEO OUT Ricevitore satellitare, ricevitore via cavo, decoder digitale, ecc. VIDEO OUT Flusso del Qualità Collegamenti TX-SR503E segnale Sorgente video dell’immagine ⇐ COMPONENT VIDEO VIDEO 2 IN Uscite video component Ottima ⇐ VIDEO 2 IN S...

  • Seite 27: Come Collegare Un Lettore Cd O Un Giradischi

    CD o dal giradischi e ascoltare attraverso il set di altoparlanti B. • Per collegare digitalmente il lettore CD, utilizzate il collegamento . (Utilizzate oppure per la registrazione.) Collegamenti TX-SR503E Flusso del segnale CD o giradischi ⇐ CD IN L/R Uscite audio analogico S/D ⇐...

  • Seite 28: Come Collegare I Cavi Dell'alimentazione Di Altri Dispositivi

    • Assicuratevi che la capacità del dispositivo che collegate ad AC OUTLET non vada oltre la capa- cità indicata (per es. 100W). Note: • I dispositivi Onkyo con connettori devono essere collegati direttamente alle prese a muro e non alla presa AC OUTLET del Ricevitore AV.
  • Seite 29 TX-SR503_It,De.book Page 29 Wednesday, March 9, 2005 5:15 PM Come collegare i dispositivi —Continua Come collegare i dispositivi Onkyo Punto 1: Accertatevi che il dispositivo Onkyo sia collegato al Ricevitore AV con un cavo audio analogico (RCA). Punto 2: Effettuate i collegamenti Con l’...

  • Seite 30: Accensione

    Se sì, fate riferimento ad “Assegnazione degli ingressi digitali alle sorgenti d’ingresso” a pagina 31. COAX OPT1 ■ Avete collegato un registratore MD o un registratore CD Onkyo ai connettori TAPE IN/OUT? Se sì, fate riferimento a “Cambio dell’impostazione TAPE/MD/CDR sul Display” a pagina 31. Registratore CD/registra- TAPE ■...

  • Seite 31: Impostazioni Da Fare All'inizio

    Assegnazione degli ingressi digitali Cambio dell’impostazione alle sorgenti d’ingresso TAPE/MD/CDR sul Display Se collegate un registratore MiniDisc o un registratore 2, 3 CD Onkyo compatibile con alle prese TAPE IN/OUT, affinché funzioni correttamente dovete TUNING / PRESET MASTER VOLUME cambiare questa impostazione.
  • Seite 32 TX-SR503_It,De.book Page 32 Wednesday, March 9, 2005 5:15 PM Impostazioni da fare all’inizio —Continua Nota: • Questa procedura può anche essere effettuata sul Rice- STANDBY REMOTE MODE vitore AV utilizzando il pulsante [SETUP], i pulsanti RECEIVER TAPE/AMP freccia e il pulsante [ENTER]. INPUT SELECTOR Configurazione degli altoparlanti MULTI CH...
  • Seite 33 TX-SR503_It,De.book Page 33 Wednesday, March 9, 2005 5:15 PM Impostazioni da fare all’inizio —Continua Utilizzate il pulsante Giù [ ] per Utilizzate il pulsante Giù [ ] per selezionare “Center” e poi utiliz- selezionare “Surr Back Ch” e poi zate i pulsanti Sinistra e Destra utilizzate i pulsanti Sinistra e ] per selezionare Small , Destra [...

  • Seite 34: Riproduzione Con I Vostri Componenti Av

    TX-SR503_It,De.book Page 34 Wednesday, March 9, 2005 5:15 PM Riproduzione con i vostri componenti AV Funzionamento base del ricevitore AV STANDBY DISPLAY REMOTE MODE RECEIVER TAPE/AMP INPUT SELECTOR TUNING / PRESET MASTER VOLUME STANDBY/ON ENTER MULTI CH STANDBY TAPE TUNER RETURN SETUP A SPEAKERS B...

  • Seite 35: Come Visualizzare Le Informazioni Sulla Sorgente

    TX-SR503_It,De.book Page 35 Wednesday, March 9, 2005 5:15 PM Riproduzione con i vostri componenti AV —Continua Come visualizzare le informazioni sulla sorgente STANDBY REMOTE MODE RECEIVER RECEIVER TAPE/AMP Potete visualizzare varie informazioni sulla sorgente di INPUT SELECTOR ingresso corrente nel seguente modo. MULTI CH Premete il pulsante [RECEIVER] MULTI CH...

  • Seite 36: Uso Del Sintonizzatore

    TX-SR503_It,De.book Page 36 Wednesday, March 9, 2005 5:15 PM Uso del sintonizzatore Come ascoltare la radio Come sintonizzarsi su stazioni radio ■ Modo Auto Tuning TUNING MODE TUNING Premete il pulsante [TUNING TUNING MODE MODE] in modo che sul display TUNING / PRESET MASTER VOLUME STANDBY/ON...

  • Seite 37: Preselezione Delle Stazioni Radio

    TX-SR503_It,De.book Page 37 Wednesday, March 9, 2005 5:15 PM Uso del sintonizzatore —Continua Preselezione delle stazioni radio Cancellazione delle preselezioni 2, 4 TUNING / PRESET TUNING / PRESET MASTER VOLUME MASTER VOLUME STANDBY/ON STANDBY/ON ENTER ENTER STANDBY STANDBY A SPEAKERS B TONE STEREO LISTENING MODE...
  • Seite 38 TX-SR503_It,De.book Page 38 Wednesday, March 9, 2005 5:15 PM Uso del sintonizzatore —Continua Come utilizzare l’RDS (solo modello per Tipi di programmi utilizzati in Europa (PTY) l’Europa) Tipo Display Descrizione Solo il modello per l’Europa supporta l’RDS e solo in None NONE Nessun tipo di programma.
  • Seite 39 TX-SR503_It,De.book Page 39 Wednesday, March 9, 2005 5:15 PM Uso del sintonizzatore —Continua Come visualizzare il Radio Text (RT) Per avviare la ricerca, premete il pulsante [ENTER]. ENTER Il Ricevitore AV cerca finché non trova una stazione del tipo specificato. A quel TUNING / PRESET MASTER VOLUME punto si arresta brevemente prima di...

  • Seite 40: Funzioni Comuni

    TX-SR503_It,De.book Page 40 Wednesday, March 9, 2005 5:15 PM Funzioni comuni Questo capitolo spiega le funzioni che possono essere Come regolare i bassi e gli acuti utilizzate con qualunque sorgente d’ingresso. Potete regolare i bassi e gli acuti degli altoparlanti ante- riori in qualsiasi momento, tranne quando è...

  • Seite 41: Uso Della Cuffia

    TX-SR503_It,De.book Page 41 Wednesday, March 9, 2005 5:15 PM Funzioni comuni —Continua Uso di Sleep Timer Come regolare i livelli degli altoparlanti Con la funzione sleep timer è possibile impostare l’unità Ricevitore AV in modo che si spenga automaticamente Potete regolare i livelli dei singoli altoparlanti del set di dopo che è...

  • Seite 42: Uso Dei Modi D'ascolto

    TX-SR503_It,De.book Page 42 Wednesday, March 9, 2005 5:15 PM Uso dei modi d’ascolto Come effettuare la selezione con il Come selezionare i modi di ascolto telecomando Si veda “Informazioni sui modi di ascolto” a pagina 44 per informazioni dettagliate sui modi di ascolto. DISC INPUT GUIDE...
  • Seite 43 ✔ ✔ ✔ originale Studio-Mix Onkyo TV Logic All Ch Stereo Full Mono *1. Nei modi di ascolto Pure Audio e Direct, i segnali PCM di 32kHz, 44.1kHz e 48kHz vengono elaborati rispettivamente a 64kHz, 88.2kHz e 96kHz. I segnali di 96kHz vengono elaborati a 48kHz per tutti i modi di ascolto eccetto Pure, Direct e Stereo.

  • Seite 44: Informazioni Sui Modi Di Ascolto

    TX-SR503_It,De.book Page 44 Wednesday, March 9, 2005 5:15 PM Uso dei modi d’ascolto —Continua Informazioni sui modi di ascolto Dolby Pro Logic IIx Se avete collegato gli altoparlanti surround posteriori al Tramite i suoi decodificatori audio surround e pro- Ricevitore AV, Dolby Pro Logic IIx vi permette di utiliz- grammi DSP incorporati, l’unità...
  • Seite 45 TX-SR503_It,De.book Page 45 Wednesday, March 9, 2005 5:15 PM Uso dei modi d’ascolto —Continua Modi DSP originali Onkyo DTS-ES Matrix Si tratta di DTS con l’aggiunta di un canale Mono Movie surround posteriore per sonoro surround Questo modo è adatto per vecchi film e per altre sorgenti 6.1.

  • Seite 46: Come Regolare I Modi Di Ascolto

    TX-SR503_It,De.book Page 46 Wednesday, March 9, 2005 5:15 PM Come regolare i modi di ascolto Come utilizzare il CinemaFILTER STANDBY Con il CinemaFILTER potete ridurre la vivacità di REMOTE MODE RECEIVER RECEIVER alcune colonne sonore missate appositamente per essere TAPE/AMP INPUT SELECTOR riprodotte al cinema.
  • Seite 47 TX-SR503_It,De.book Page 47 Wednesday, March 9, 2005 5:15 PM Come regolare i modi di ascolto —Continua Logic II Music o Pro Logic IIx Music. L’impostazione di Utilizzate i pulsanti Sinistra e default è 3. Impostazioni più alte muovono il campo Destra [ ] per specificare le sonoro in avanti.

  • Seite 48: Registrazione

    TX-SR503_It,De.book Page 48 Wednesday, March 9, 2005 5:15 PM Registrazione Questo capitolo spiega come registrare la sorgente Registrazione da sorgenti AV differenti d’ingresso selezionata, su un componente AV con possi- bilità di registrazione, e come registrare l’audio e il video Con questa funzione è...

  • Seite 49: Impostazioni Avanzate

    TX-SR503_It,De.book Page 49 Wednesday, March 9, 2005 5:15 PM Impostazioni avanzate Impostazioni avanzate degli altoparlanti Diametro del Frequenza di cono degli transizione altoparlanti Non potete impostare un setup avanzato men- Superiore a 20cm 60Hz tre sono collegate le cuffie, mentre il gruppo di 16~20cm 80Hz altoparlanti “B”...
  • Seite 50 TX-SR503_It,De.book Page 50 Wednesday, March 9, 2005 5:15 PM Impostazioni avanzate —Continua Distanze dei altoparlanti Ripetete il punto 5 per tutti gli Per ottenere il meglio dal suono surround, è importante altoparlanti. che il suono proveniente da ogni altoparlante giunga Nota: all’ascoltatore contemporaneamente.
  • Seite 51 TX-SR503_It,De.book Page 51 Wednesday, March 9, 2005 5:15 PM Impostazioni avanzate —Continua Alzate il volume in modo da sen- Formato del segnale digitale di tire il timbro di prova. ingresso Mentre ogni altoparlante emette il tim- La seguente tabella mostra gli indicatori del display per bro di prova, il suo nome appare sul tutti i formati di segnale digitale.

  • Seite 52: Come Controllare Altri Dispositivi

    TX-SR503_It,De.book Page 52 Wednesday, March 9, 2005 5:15 PM Come controllare altri dispositivi Potete utilizzare il telecomando (RC-607M) del Ricevi- Mentre tenete premuto il pul- tore AV per controllate gli altri dispositivi, compresi sante REMOTE MODE che volete quelli di altre marche. Questo capitolo spiega come inse- impostare, premete il pulsante rire il codice di telecomando necessario per il dispositivo [DISPLAY] per 3 secondi.

  • Seite 53: Remote Mode

    Onkyo. Se reimpostate uno se volete controllare un dispositivo Onkyo che non è col- di questi pulsanti, viene reimpostato il legato mediate , inserite i seguenti codici di teleco- codice preprogrammato.
  • Seite 54 TX-SR503_It,De.book Page 54 Wednesday, March 9, 2005 5:15 PM Come controllare altri dispositivi —Continua Per controllare un altro dispositivo, puntate il telecomando vero tale dispositivo e utilizzate i pulsanti descritti di seguito. (Prima dovete selezionare il modo di telecomando adeguato.) Come controllare una Come controllare un Come controllare un...

  • Seite 55: Risoluzione Dei Problemi

    • Con alcuni dischi DVD-Video dovete selezionare un questo non riuscite a risolvere il problema, contattate il formato di uscita audio da un menu del disco DVD- rivenditore Onkyo. Video. • Se il giradischi non è dotato di un preamplificatore...
  • Seite 56 TX-SR503_It,De.book Page 56 Wednesday, March 9, 2005 5:15 PM Risoluzione dei problemi —Continua Il subwoofer non produce alcun suono? tore. Se impostate il lettore da DTS a PCM, dato che il Ricevitore AV non cambia formato immediatamente, • L’uscita del subwoofer non funziona quando è acceso potreste non sentire alcun suono.
  • Seite 57 (si vedano le pagine 31 e 53). Onkyo non è responsabile di danni (quali tariffe di • È stato inserito il codice di telecomando sbagliato. noleggio di CD) dovuti a difetti di registrazione causati •...

  • Seite 58: Caratteristiche Tecniche

    TX-SR503_It,De.book Page 58 Wednesday, March 9, 2005 5:15 PM Caratteristiche tecniche Sezione Amplificatore Generale Potenza di uscita Alimentazione: Nord americano: AC 120 V, 60 Hz Tutti i canali: Nord americano: Australia e European: 75 W + 75 W (8 Ω ,20Hz–20kHz, FTC) AC 230-240 V, 50 Hz Europian: Altri: AC 120/220-240 V, 50/60 Hz...
  • Seite 59 TX-SR503_It,De.book Page 59 Wednesday, March 9, 2005 5:15 PM...

  • Seite 60: Wichtige Sicherheitshinweise

    TX-SR503_It,De.book Page 2 Wednesday, March 9, 2005 5:15 PM ACHTUNG: WARNING AVIS FEUER STROMSCHLÄGE RISK OF ELECTRIC SHOCK RISQUE DE CHOC ELECTRIQUE VERMEIDEN, SOLLTE DAS GERÄT WEDER DO NOT OPEN NE PAS OUVRIR REGEN NOCH FEUCHTIGKEIT AUSGESETZT Blitzsymbol Pfeil innerhalb eines WERDEN.
