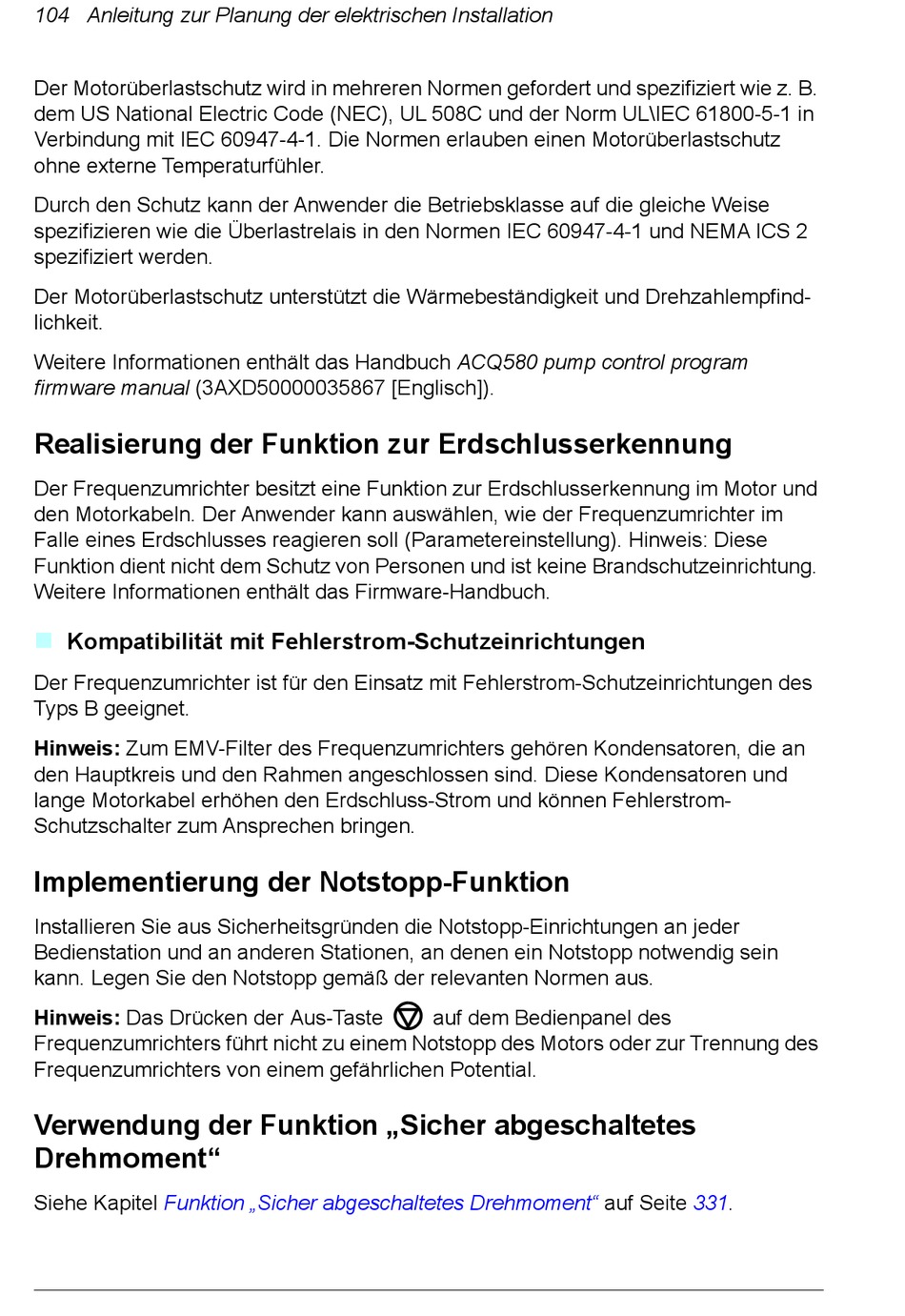

Der Motorüberlastschutz wird in mehreren Normen gefordert und spezifiziert wie z. B.
dem US National Electric Code (NEC), UL 508C und der Norm UL\IEC 61800-5-1 in
Verbindung mit IEC 60947-4-1. Die Normen erlauben einen Motorüberlastschutz
ohne externe Temperaturfühler.
Durch den Schutz kann der Anwender die Betriebsklasse auf die gleiche Weise
spezifizieren wie die Überlastrelais in den Normen IEC 60947-4-1 und NEMA ICS 2
spezifiziert werden.
Der Motorüberlastschutz unterstützt die Wärmebeständigkeit und Drehzahlempfind-
lichkeit.
Weitere Informationen enthält das Handbuch ACQ580 pump control program
firmware manual (3AXD50000035867 [Englisch]).

Realisierung der Funktion zur Erdschlusserkennung

Der Frequenzumrichter besitzt eine Funktion zur Erdschlusserkennung im Motor und
den Motorkabeln. Der Anwender kann auswählen, wie der Frequenzumrichter im
Falle eines Erdschlusses reagieren soll (Parametereinstellung). Hinweis: Diese
Funktion dient nicht dem Schutz von Personen und ist keine Brandschutzeinrichtung.
Weitere Informationen enthält das Firmware-Handbuch.

Kompatibilität mit Fehlerstrom-Schutzeinrichtungen
Der Frequenzumrichter ist für den Einsatz mit Fehlerstrom-Schutzeinrichtungen des
Typs B geeignet.
Hinweis: Zum EMV-Filter des Frequenzumrichters gehören Kondensatoren, die an
den Hauptkreis und den Rahmen angeschlossen sind. Diese Kondensatoren und
lange Motorkabel erhöhen den Erdschluss-Strom und können Fehlerstrom-
Schutzschalter zum Ansprechen bringen.

Implementierung der Notstopp-Funktion

Installieren Sie aus Sicherheitsgründen die Notstopp-Einrichtungen an jeder
Bedienstation und an anderen Stationen, an denen ein Notstopp notwendig sein
kann. Legen Sie den Notstopp gemäß der relevanten Normen aus.
Hinweis: Das Drücken der Aus-Taste auf dem Bedienpanel des
Frequenzumrichters führt nicht zu einem Notstopp des Motors oder zur Trennung des
Frequenzumrichters von einem gefährlichen Potential.
Verwendung der Funktion „Sicher abgeschaltetes
Drehmoment"
Siehe Kapitel Funktion „Sicher abgeschaltetes Drehmoment" auf Seite 331.
