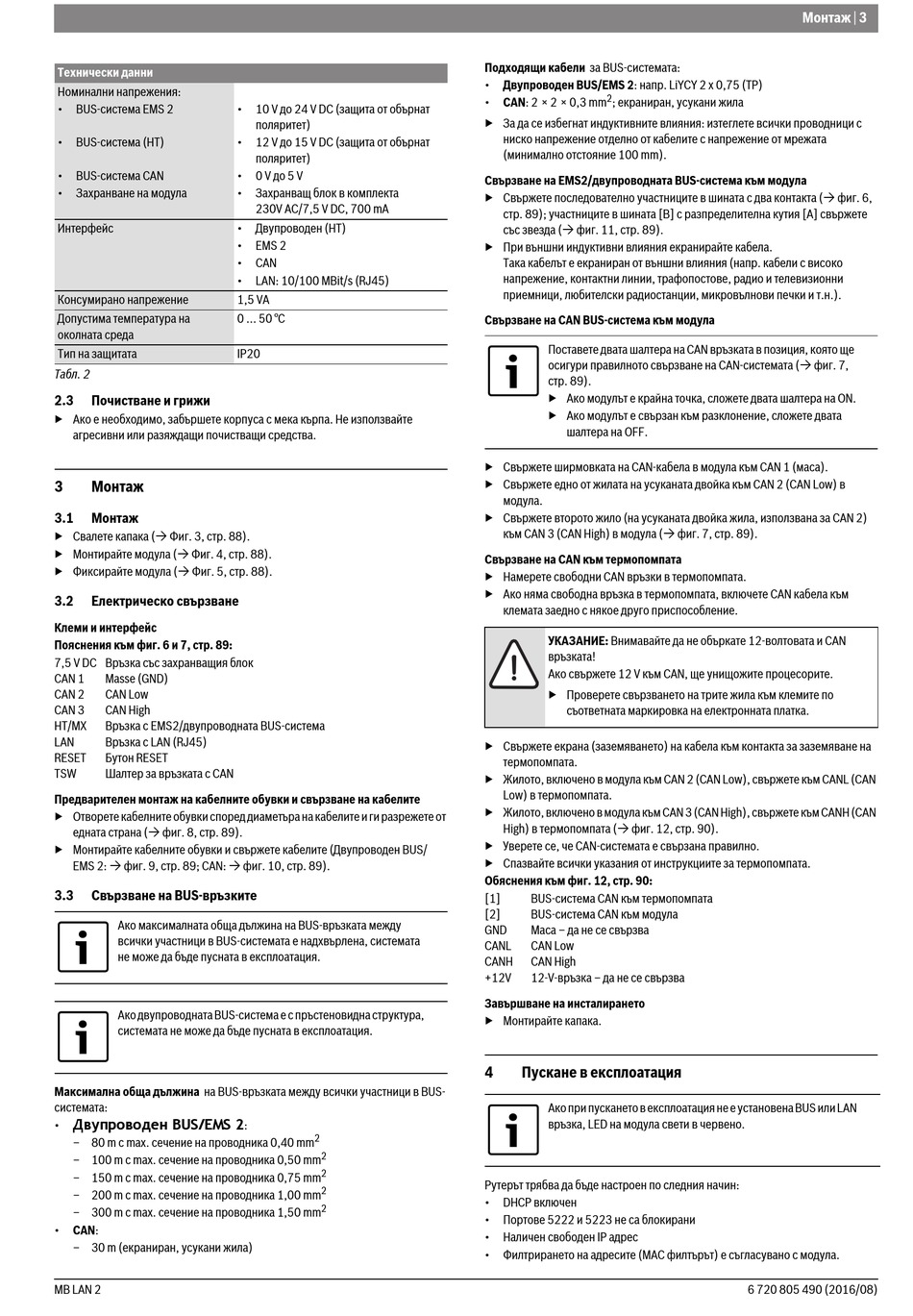

Технически данни
Номинални напрежения:
• BUS-система EMS 2
• BUS-система (HT)
• BUS-система CAN
• Захранване на модула
Интерфейс
Консумирано напрежение
Допустима температура на
околната среда
Тип на защитата
Табл. 2
2.3 Почистване и грижи
▶ Ако е необходимо, забършете корпуса с мека кърпа. Не използвайте
агресивни или разяждащи почистващи средства.
3 Монтаж
3.1 Монтаж
▶ Свалете капака ( Фиг. 3, стр. 88).
▶ Монтирайте модула ( Фиг. 4, стр. 88).
▶ Фиксирайте модула ( Фиг. 5, стр. 88).
3.2 Електрическо свързване
Клеми и интерфейс
Пояснения към фиг. 6 и 7, стр. 89:
7,5 V DC Връзка със захранващия блок
CAN 1 Masse (GND)
CAN 2 CAN Low
CAN 3 CAN High
HT/MX Връзка с EMS2/двупроводната BUS-система
LAN Връзка с LAN (RJ45)
RESET Бутон RESET
TSW Шалтер за връзката с CAN
Предварителен монтаж на кабелните обувки и свързване на кабелите
▶ Отворете кабелните обувки според диаметъра на кабелите и ги разрежете от
едната страна ( фиг. 8, стр. 89).
▶ Монтирайте кабелните обувки и свържете кабелите (Двупроводен BUS/
EMS 2:  фиг. 9, стр. 89; CAN:  фиг. 10, стр. 89).
3.3 Свързване на BUS-връзките
Ако максималната обща дължина на BUS-връзката между
всички участници в BUS-системата е надхвърлена, системата
не може да бъде пусната в експлоатация.
Ако двупроводната BUS-система е с пръстеновидна структура,
системата не може да бъде пусната в експлоатация.
Максимална обща дължина на BUS-връзката между всички участници в BUS-
системата:
Двупроводен BUS/EMS 2
•
– 80 m с max. сечение на проводника 0,40 mm
– 100 m с max. сечение на проводника 0,50 mm
– 150 m с max. сечение на проводника 0,75 mm
– 200 m с max. сечение на проводника 1,00 mm
– 300 m с max. сечение на проводника 1,50 mm
• CAN:
– 30 m (екраниран, усукани жила)
MB LAN 2
• 10 V до 24 V DC (защита от обърнат
поляритет)
• 12 V до 15 V DC (защита от обърнат
поляритет)
• 0 V до 5 V
• Захранващ блок в комплекта
230V AC/7,5 V DC, 700 mA
• Двупроводен (HT)
• EMS 2
• CAN
• LAN: 10/100 MBit/s (RJ45)
1,5 VA
0 ... 50 °C
IP20
:
2
2
2
2
2
Подходящи кабели за BUS-системата:
• Двупроводен BUS/EMS 2: напр. LiYCY 2 x 0,75 (TP)
2
• CAN: 2 × 2 × 0,3 mm ; екраниран, усукани жила
▶ За да се избегнат индуктивните влияния: изтеглете всички проводници с
ниско напрежение отделно от кабелите с напрежение от мрежата
(минимално отстояние 100 mm).
Свързване на EMS2/двупроводната BUS-система към модула
▶ Свържете последователно участниците в шината с два контакта ( фиг. 6,
стр. 89); участниците в шината [B] с разпределителна кутия [A] свържете
със звезда ( фиг. 11, стр. 89).
▶ При външни индуктивни влияния екранирайте кабела.
Така кабелът е екраниран от външни влияния (напр. кабели с високо
напрежение, контактни линии, трафопостове, радио и телевизионни
приемници, любителски радиостанции, микровълнови печки и т.н.).
Свързване на CAN BUS-система към модула
Поставете двата шалтера на CAN връзката в позиция, която ще
осигури правилното свързване на CAN-системата ( фиг. 7,
стр. 89).
▶ Ако модулът е крайна точка, сложете двата шалтера на ON.
▶ Ако модулът е свързан към разклонение, сложете двата
шалтера на OFF.
▶ Свържете ширмовката на CAN-кабела в модула към CAN 1 (маса).
▶ Свържете едно от жилата на усуканата двойка към CAN 2 (CAN Low) в
модула.
▶ Свържете второто жило (на усуканата двойка жила, използвана за CAN 2)
към CAN 3 (CAN High) в модула ( фиг. 7, стр. 89).
Свързване на CAN към термопомпата
▶ Намерете свободни CAN връзки в термопомпата.
▶ Ако няма свободна връзка в термопомпата, включете CAN кабела към
клемата заедно с някое друго приспособление.
УКАЗАНИЕ: Внимавайте да не объркате 12-волтовата и CAN
връзката!
Ако свържете 12 V към CAN, ще унищожите процесорите.
▶ Проверете свързването на трите жила към клемите по
съответната маркировка на електронната платка.
▶ Свържете екрана (заземяването) на кабела към контакта за заземяване на
термопомпата.
▶ Жилото, включено в модула към CAN 2 (CAN Low), свържете към CANL (CAN
Low) в термопомпата.
▶ Жилото, включено в модула към CAN 3 (CAN High), свържете към CANH (CAN
High) в термопомпата ( фиг. 12, стр. 90).
▶ Уверете се, че CAN-системата е свързана правилно.
▶ Спазвайте всички указания от инструкциите за термопомпата.
Обяснения към фиг. 12, стр. 90:
[1] BUS-система CAN към термопомпата
[2] BUS-система CAN към модула
GND Маса – да не се свързва
CANL CAN Low
CANH CAN High
+12V 12-V-връзка – да не се свързва
Завършване на инсталирането
▶ Монтирайте капака.
4 Пускане в експлоатация
Ако при пускането в експлоатация не е установена BUS или LAN
връзка, LED на модула свети в червено.
Рутерът трябва да бъде настроен по следния начин:
• DHCP включен
• Портове 5222 и 5223 не са блокирани
• Наличен свободен IP адрес
• Филтрирането на адресите (MAC филтърът) е съгласувано с модула.
