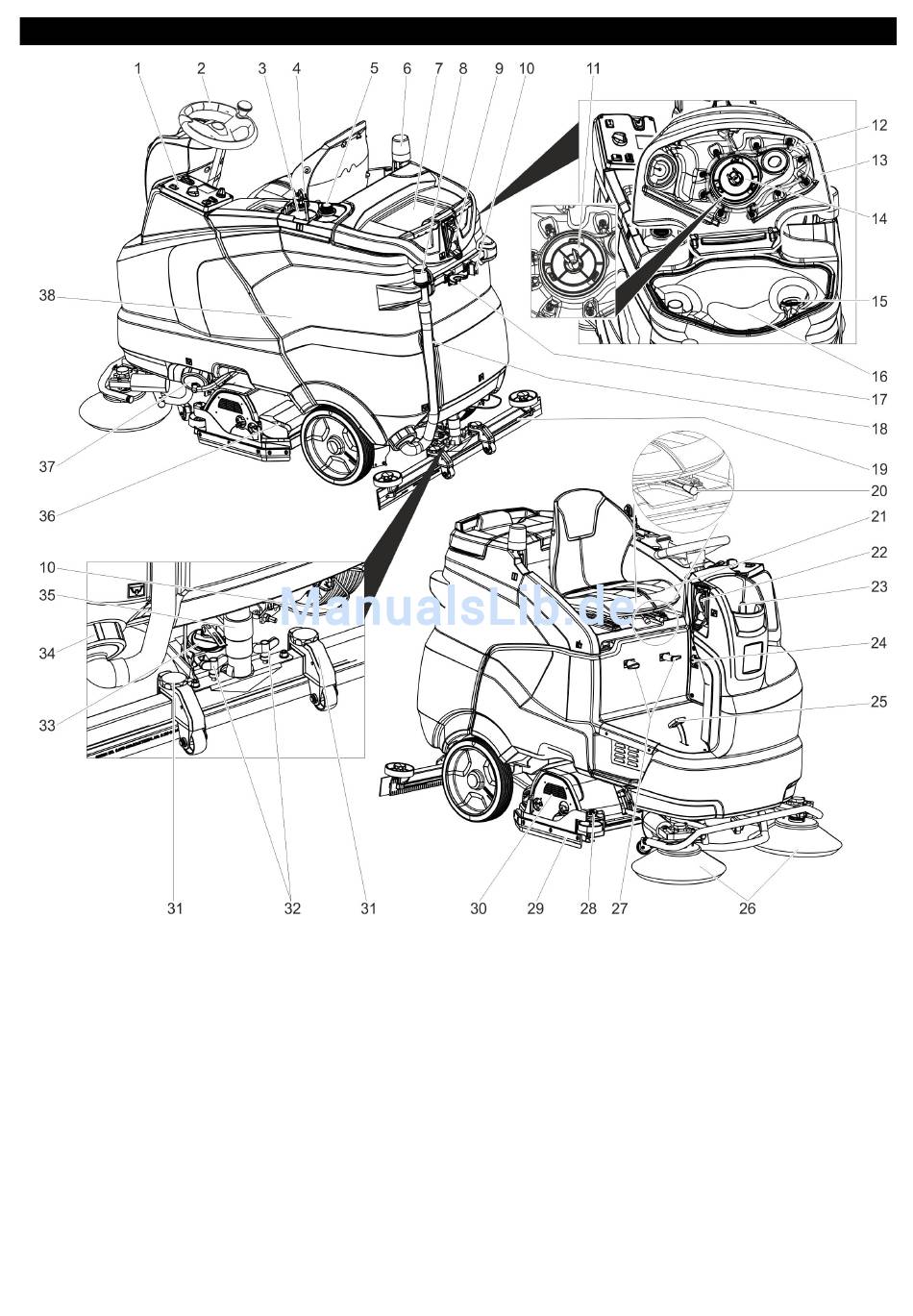

Bedieningselementen - Kärcher B 150 R Betriebsanleitung

1 Bedieningsveld
2 Stuurwiel
3 Reinigingsmiddelfles (alleen variant
Dose)
4 Zuigslang reinigingsmiddel (alleen vari-
ant Dose)
5 Plaats voor tweede fles met reinigings-
middel
6 Waarschuwingslampje **
7 Bergruimte voor reinigingsset "Home-
base Box"
8 Doseerapparaat voor vuil water
9 Wateraansluiting voor spoelsysteem
van vuilwatertank **
10 Houder voor zwabber **
11 Turbinebeveiligingszeef (onder de vlot-
ter)
12 Spoelsysteem voor vuilwatertank **
13 Deksel reservoir vuil water
14 Vlotter
60

Bedieningselementen

15 Pluizenzeef
16 Vuilwaterreservoir
17 Houder voor gereedschap **
18 Aftapslang vuil water
19 Zuigbalk *
20 Hefboom stoelverstelling
21 Stoel (met stoelschakelaar)
22 Vulsysteem *
23 Deksel schoonwatertank
24 IEC-connector voor oplaadkabel
(Alleen bij varianten met ingebouwd
laadapparaat).
25 Gaspedaal
26 Zijbezem (alleen variant SB)
27 Kabelhaak
28 Instelwiel schraaplip
29 Schraaplip
30 Reinigingskop *
31 Hoogteverstelling zuigbalk
2
-
NL
32 Vleugelmoeren voor het bevestigen
van de zuigbalk
33 Draaiende handgreep voor het schuin
zetten van de zuigbalk
34 Vergrendeling vuilwaterreservoir
35 Zuigslang
36 Lade voor grof vuil (alleen bij R-reini-
gingskop) *
37 Sluiting verswatertank met filter vers-
water
38 Accu *
* niet in leveringspakket
**) Optie
