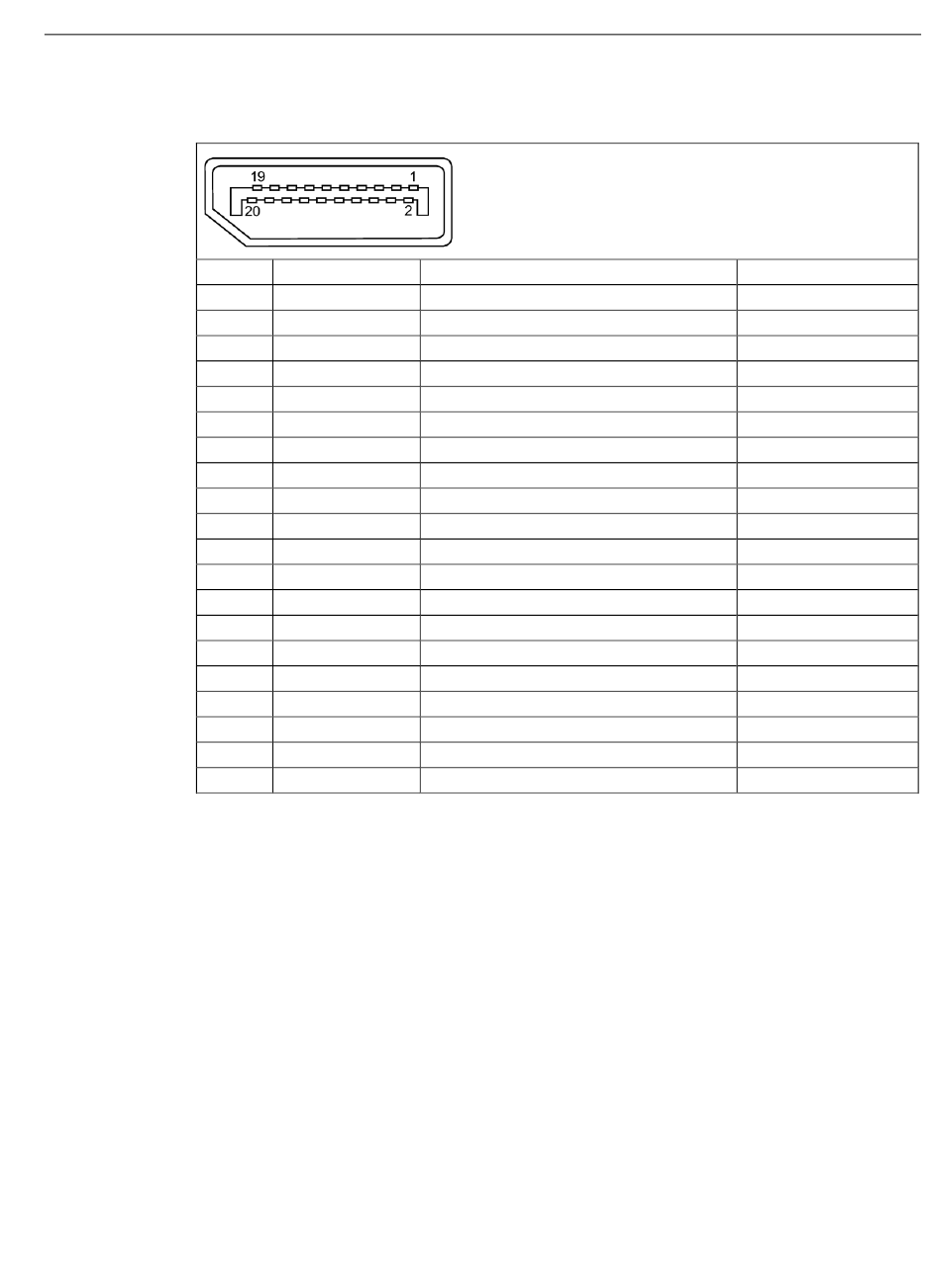

DisplayPort
Pin-Nr.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
SIMATIC Field PG M6
Betriebsanleitung, 12/2018, A5E43199040-AA
Kurzbezeichnung Bedeutung
ML_Lane0+ DP-Daten 0+
GND Masse
ML_Lane0- DP-Daten 0-
ML_Lane1+ DP-Daten 1+
GND Masse
ML_Lane1- DP-Daten 1-
ML_Lane2+ DP-Daten 2+
GND Masse
ML_Lane2- DP-Daten 2-
ML_Lane3+ DP-Daten 3+
GND Masse
ML_Lane3- DP-Daten 3-
CONFIG1 CAD Cable Adaptor Detect
CONFIG2 Masse (PullDown)
AUX_CH+ Hilfskanal+
GND Masse
AUX_CH- Hilfskanal-
HPD Hot Plug Detect
GND Masse
DP_PWR +3.3V (abgesichert)
Technische Angaben
9.4 Schnittstellenbeschreibung
Eingang / Ausgang
Ausgang
-
Ausgang
Ausgang
-
Ausgang
Ausgang
-
Ausgang
Ausgang
-
Ausgang
Eingang
-
Bidirektional
-
Bidirektional
Eingang
-
Ausgang
