Überblick
2.2 Aufbau des Geräts
2.2.3

Betriebsanzeigen

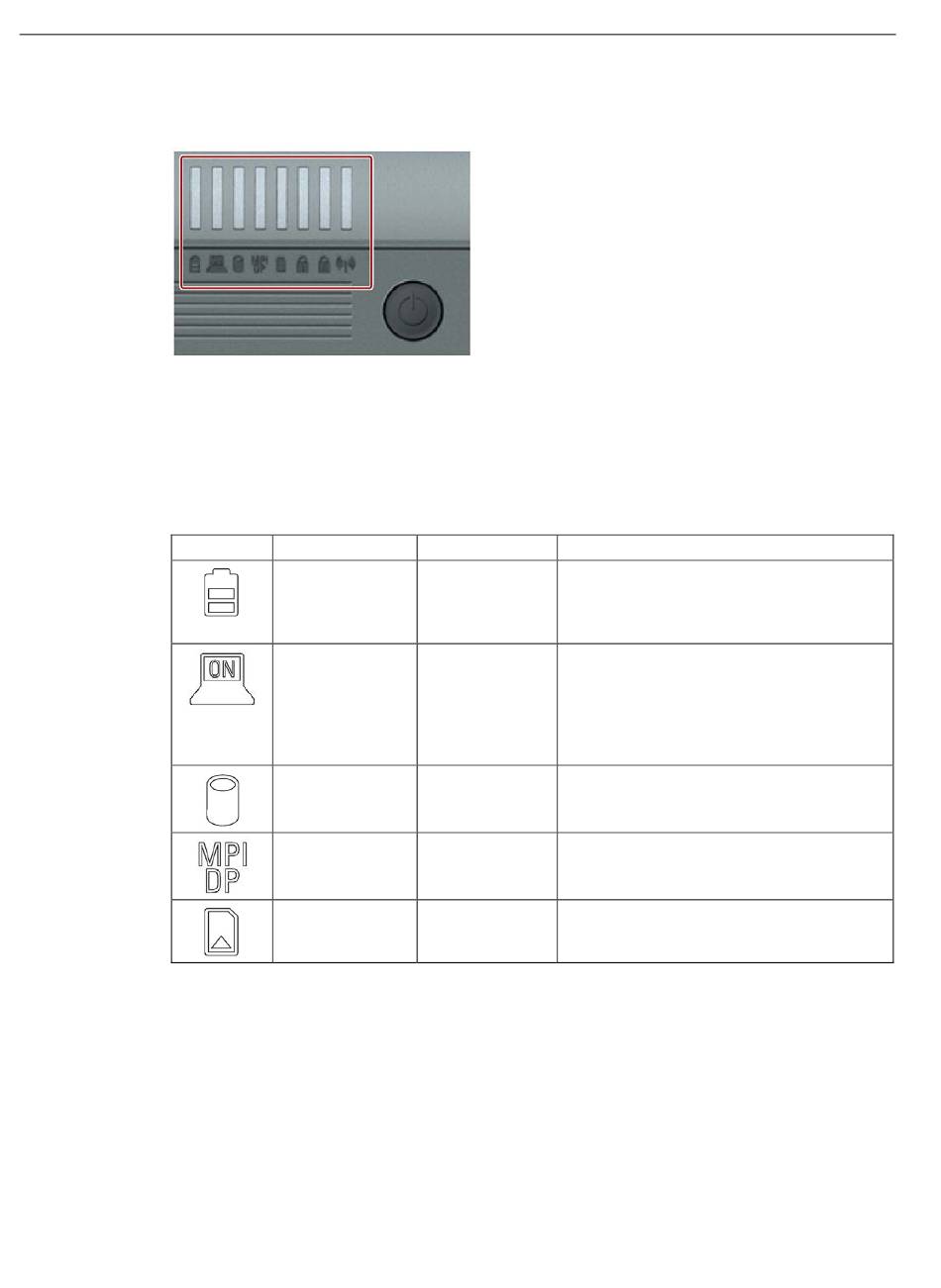

Betriebsanzeigen zum System
Die Betriebsanzeigen zum System zeigen den Betriebszustand des Akkus, des Gerätes, der
Laufwerke, der S5- und S7- Module, der MPI/DP- und der Card Reader-Schnittstelle (außer
Smart Card Reader) an. Die Betriebsanzeigen sind auch bei geschlossenem Display
sichtbar.
Symbol
22
Bedeutung Betriebsanzeige
Akku GRÜN
ORANGE
ROT
AUS
Betrieb GRÜN
ORANGE
GRÜN blinkend
ORANGE blin-
kend
AUS
Massenspeicher GRÜN
MPI-Schnittstelle GRÜN
Card Reader GRÜN
Beschreibung
Akku ist geladen
Akku wird geladen
Akkukapazität zu gering (nur bei Akkubetrieb)
Kein Akku vorhanden
Netzbetrieb
Akkubetrieb
Netzbetrieb, Gerät ist im Standby-Zustand
Akkubetrieb, Gerät ist im Standby-Zustand
Gerät ist ausgeschaltet
Zugriff zum externen Speicher: Laufwerk
(SSD), Optisches Laufwerk (DVD)
MPI-Schnittstelle aktiv
Modulprogrammierung (S5- und S7- Module)
aktiv
Betriebsanleitung, 12/2018, A5E43199040-AA
SIMATIC Field PG M6
