d
atenüBertragung
6.2. Datenübertragung via LAN
Das nachfolgende Beispiel erläutert die Datenübertragung zwischen den Geräten
über LAN mit TCP/IP Kommunikation. Dafür wird das Handlesegerät in einer Punkt-
zu-Punkt Verbindung an einen PC angebunden. Beide Teilnehmer verwenden eine
eigene feste IP-Adresse. Die Daten werden über das JSON-Protokoll übertragen.
Die Anzeige der übertragenen Daten auf der Empfängerseite (PC) wird durch das
kostenlose Entwicklungswerkzeug 'Node-Red' durchgeführt. Ein Implementie-
rungsbeispiel hierfür ist über den Support von Pepperl und Fuchs erhältlich.

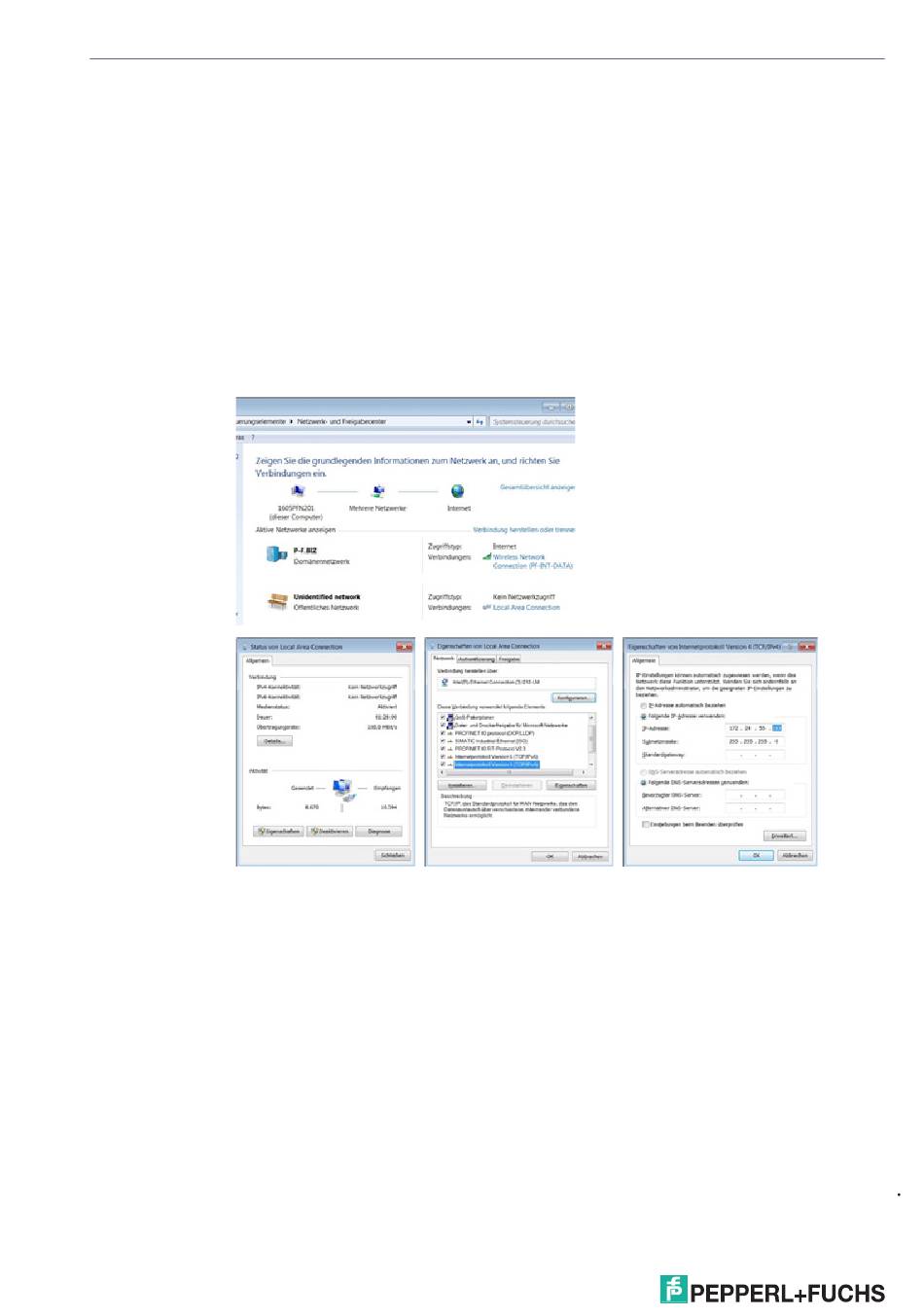

Einstellung der Netzwerkparameter am PC
Zum Einstellen der Parameter öffnen Sie Netzwerk- und Freigabecenter ⇒ Local
Area Connection ⇒ Eigenschaften ⇒ Internet Protokoll Version 4 (TCP/IPv4)
Im Rahmen dieses Beispiels wird dem PC die IP-Adresse 172.24.55.163 und die
Subnetzmaske 255.255.255.0 zugewiesen. Die Einstellungen dieser Parameter
sind abhängig von dem vorhandenen Netzwerk und können abweichen.
56
