Elektrischer Anschluss
Messeinheit für
Prosonic Flow 90

(PROFIBUS PA)

18

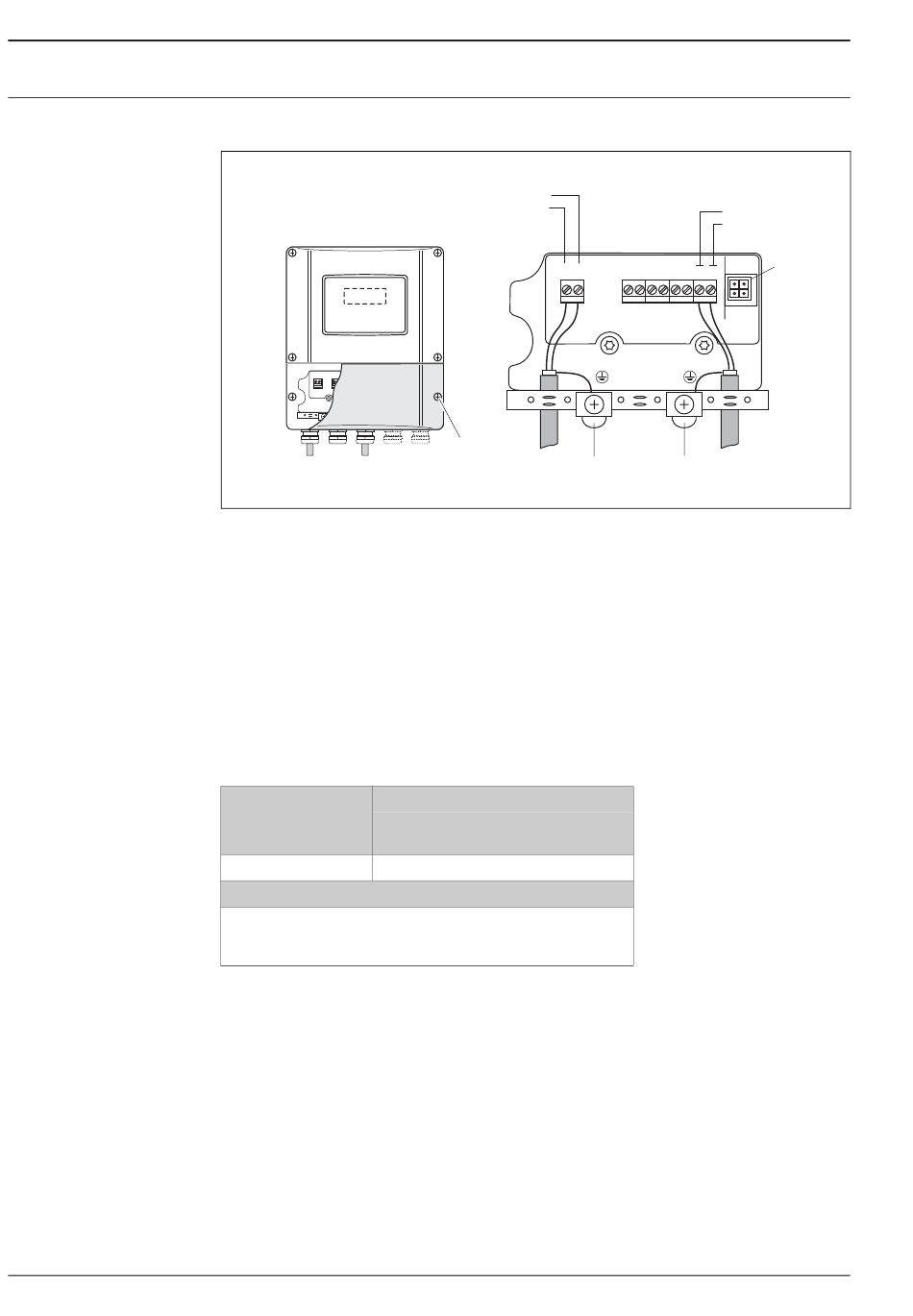

Anschluss Hilfsenergie- und Buskabel im Anschlussklemmenraum
a b
Anschließen des Messumformers (Wandaufbaugehäuse), Leitungsquerschnitt max. 2,5 mm
a Kabel für Hilfsenergie: 85...260 V AC, 20...55 V AC, 16...62 V DC
Klemme Nr. 1: L1 für AC, L+ für DC
Klemme Nr. 2: N für AC, L− für DC
b PROFIBUS PA Leitung:
Klemmen Nr. 26: PA+
Klemmen Nr. 27: PA-
c Erdungsklemme für Schutzleiter
d Erdungsklemme für Signalkabelschirm
e Servicestecker für den Anschluss des Serviceinterface FXA193 (Fieldcheck, ToF Tool - Fieldtool Package)
f Anschlussklemmenraumdeckel
Anschlussklemmenbelegung Prosonic Flow 90 PROFIBUS PA
Bestellvariante Klemmen-Nr. (Ein- / Ausgänge)
26: PA+
27: PA–
90***-***********H PROFIBUS PA (nicht-Ex)
Anschlusswerte PROFIBUS PA
PROFIBUS PA:
Spannungsversorgung: 9...32 V DC
Stromaufnahme: 11 mA
Proline Prosonic Flow 90U, 90W, 91W, 93C, 93U, 93W
N (L–)
L1 (L+)
1 2 20 21
f
a c
PA (+)
PA (–)
e
22 23 24 25 26 27
d b
