66 Planung der elektrischen Installation

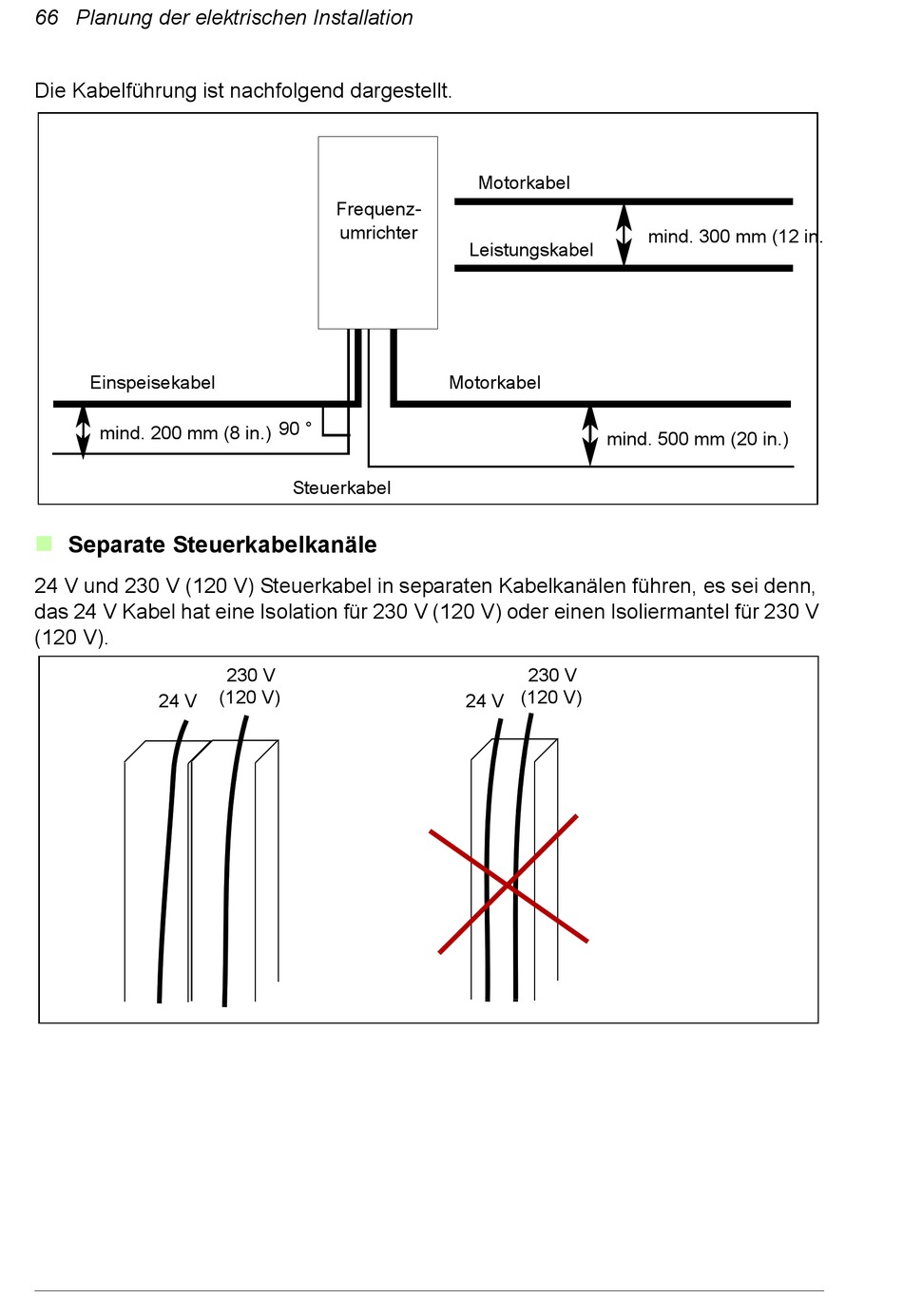

Die Kabelführung ist nachfolgend dargestellt.
Motorkabel
Frequenz-
umrichter
mind. 300 mm (12 in.
Leistungskabel
Einspeisekabel Motorkabel
90 °
mind. 200 mm (8 in.)
mind. 500 mm (20 in.)
Steuerkabel

Separate Steuerkabelkanäle
24 V und 230 V (120 V) Steuerkabel in separaten Kabelkanälen führen, es sei denn,
das 24 V Kabel hat eine Isolation für 230 V (120 V) oder einen Isoliermantel für 230 V
(120 V).
230 V 230 V
(120 V) (120 V)
24 V 24 V
