Elektrischer Anschluss

Gefahr – Explosionsgefahr (nur TZIDC-200)
Der Betrieb der integrierten Kommunikationsschnittstelle (LKS) im Ex-Bereich ist nicht
zulässig.
Niemals die integrierte Kommunikationsschnittstelle (LKS) auf der Hauptplatine innerhalb
eines explosionsgefährdeten Bereiches nutzen!
1. Den Leiter auf etwa 8 mm (0,32 inch) abisolieren.
2. Zum Anschluss der Signalleitungen, des Emergency-Shutdown-Moduls und der
Schlitzinitiatoren bzw. Mikroschalter die Leitungsenden von links in die jeweiligen
Schraubklemmen einführen und die Schrauben handfest anziehen (Zugang von oben). Zum
Anschluss eines Steckmoduls die Leitungsenden von oben in die entsprechenden
Schraubklemmen einführen und die Schrauben handfest anziehen (Zugang seitlich).

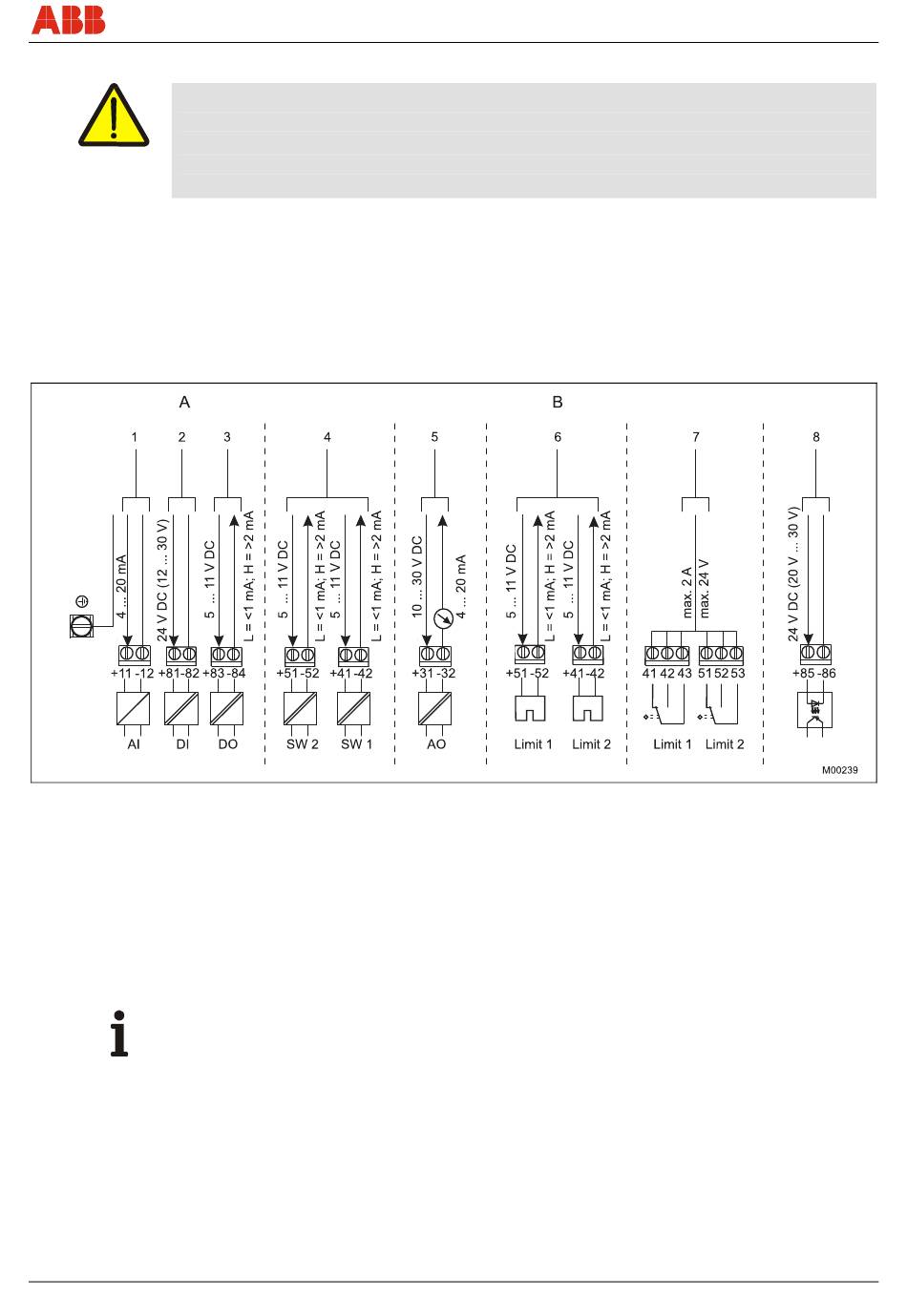

Abb. 15: Elektrischer Anschluss
A Grundgerät
B Optionen
1) nur TZIDC-200
Wichtig
Kabelschirme so kurz wie möglich halten und beidseitig auflegen!
CI/TZIDC-200/210/220-DE
1 Analogeingang / Busanschluss
2 Binäreingang
3 Binärausgang
4 Digitale Rückmeldung
5 Analoge Rückmeldung
6 Schlitzinitiatoren
7 Mikroschalter
8 Emergency-Shutdown-Modul
TZIDC-200, TZIDC-210, TZIDC-220
Elektrischer Anschluss
1)
1)
1)
1)
