Endura AZ30-Sonde
Verbrennungssauerstoffmonitor
4.7 Gesamtabmessungen
4.7.1 Externe Endura AZ30-Sonde
Abmessungen in mm
203
(8.0)

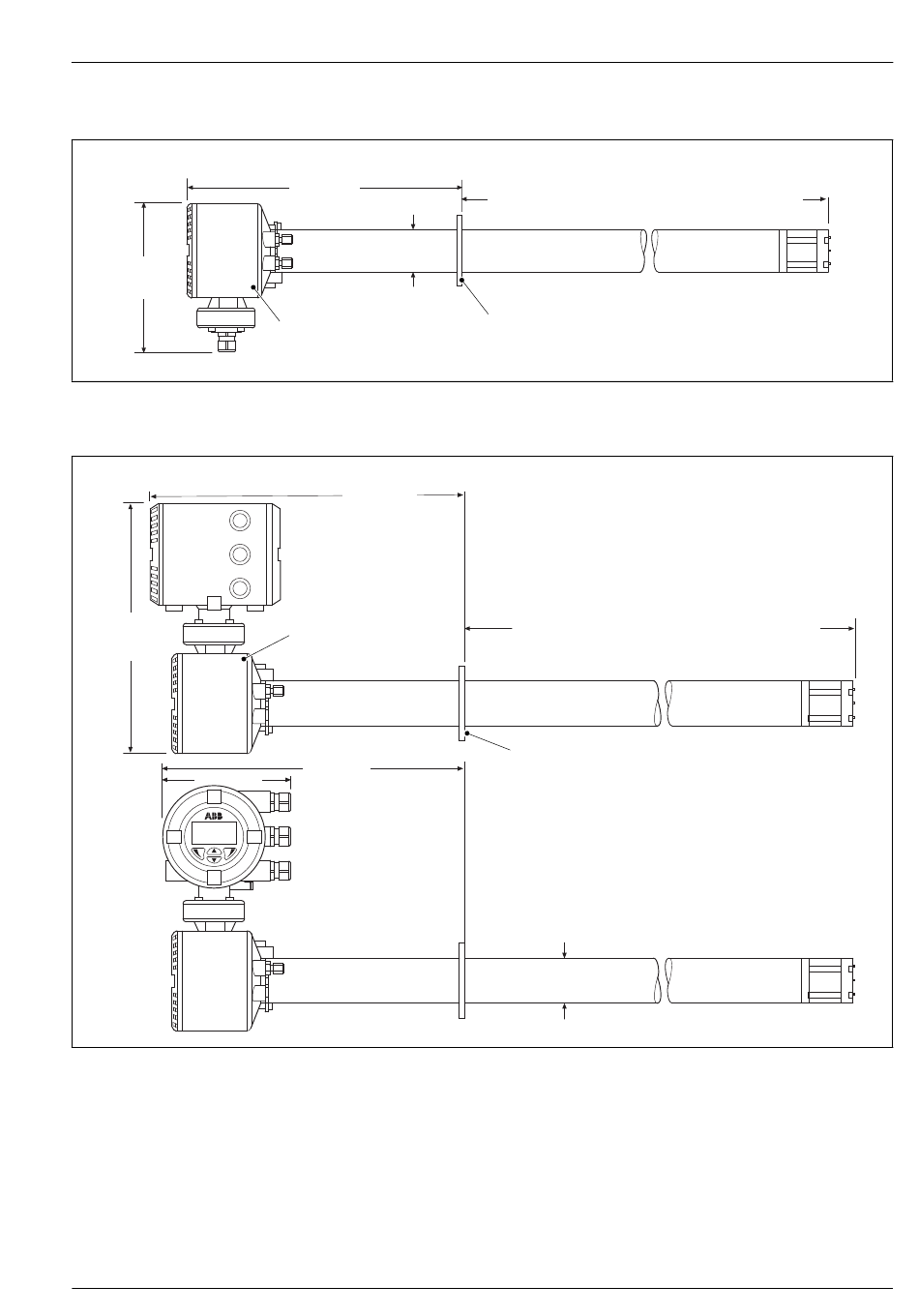

Abb. 4.13 Gesamtabmessungen – externe Endura AZ30-Sonde
4.7.2 Integrierte Endura AZ30-Sonde
Abmessungen in mm
341
168
Abb. 4.14 Gesamtabmessungen – integrierte Endura AZ30-Sonde
OI/AZ30P–DE Rev. G
384 (15.2)
Ø 62
Ø 135
407
Ø 135
390
Abmessungen zwischen Flansch und Sondenzelle in m
0,5; 1,0; 1,5; 2,0
Flanschabmessungen, siehe Abschnitt 4.8, Seite 18
Sondengewichte, siehe Seite 21
Abmessungen zwischen Flansch und Sondenzelle in m
0,5; 1,0; 1,5; 2,0
Flanschabmessungen, siehe Abschnitt 4.8, Seite 18
Sondengewichte, siehe Seite 21
Ø 62
4 Mechanische Installation
17
