20. Lokales HMI

Das Gerät ist mit zwei optionalen Displays
erhältlich, einem groβen und einem kleinen.
Das große Display eignet sich für
Geräteinstallationen, bei denen die
frontseitige Benutzeroberfläche häufig
verwendet wird und ein Blindschaltbild
erforderlich ist. Das kleine Display eignet
sich für ferngesteuerte Schaltanlagen, bei
denen auf das Gerät nur gelegentlich lokal
über die frontseitige Benutzeroberfläche
zugegriffen wird.
Beide LCD-Displays bieten mit
Menünavigation und Menüansichten
umfassende frontseitige
Benutzeroberflächenfunktionen. Mit dem
groβen Display steht Ihnen eine verbesserte
frontseitige Bedienbarkeit mit weniger
Menüblättern und größerem Überblick offen.
Außerdem umfasst das große Display ein
benutzerkonfigurierbares Blindschaltbild mit
Positionsanzeige für die dazugehörige
Primärausstattung. Je nach gewählter
IECA070904 V3 DE

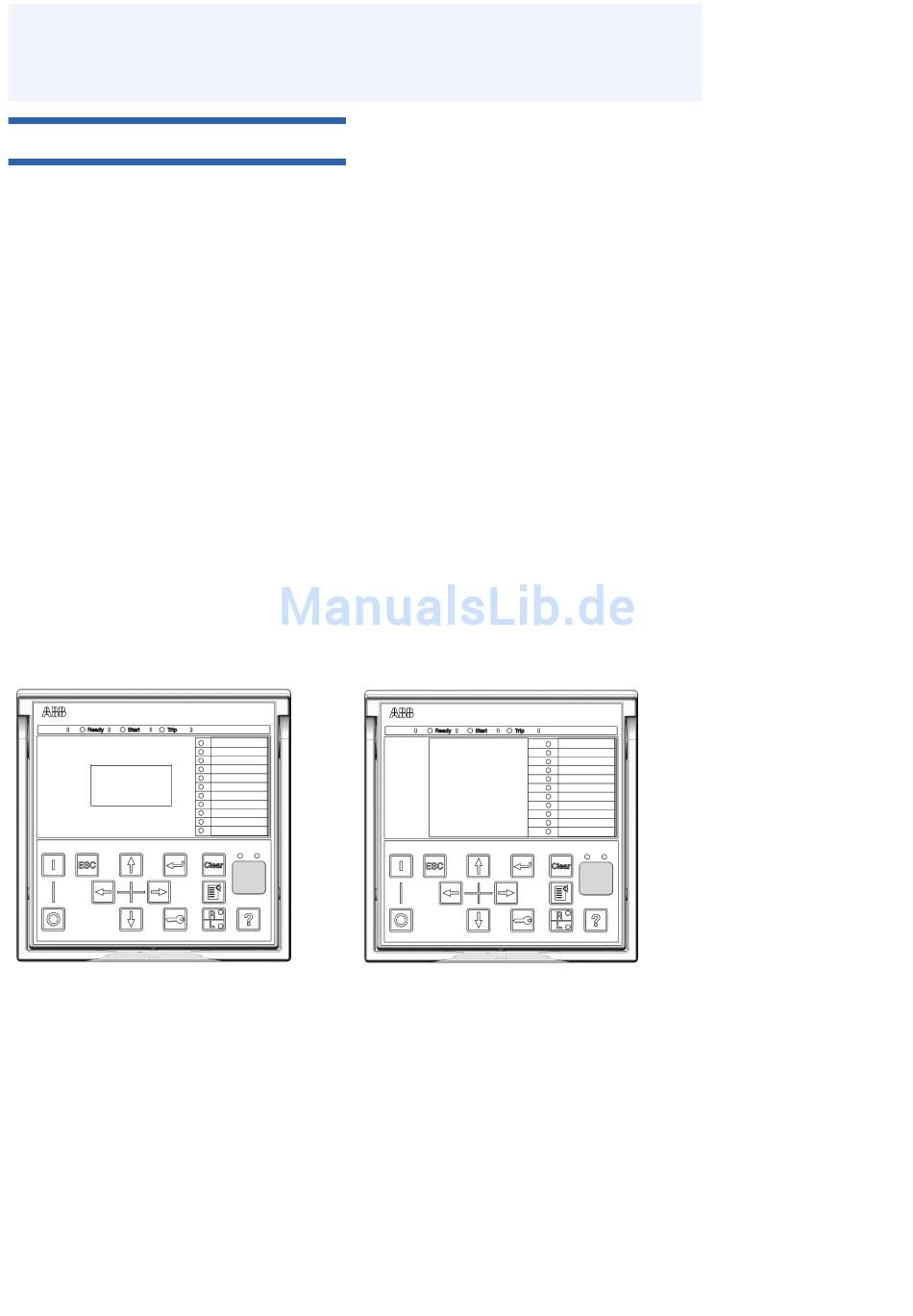

Abb. 13. Kleines Display
52
Herausgegeben: 2010-11-11
Standardkonfiguration zeigt das Gerät neben
dem Standard-Blindschaltbild auch die
entsprechenden Messwerte. Zugang zur
Blindschaltbildansicht gewährt auch die
Benutzeroberfläche im Webbrowser. Mit dem
grafischen Display-Editor des Bedien- und
Parametriertools PCM600 kann die
Standardansicht des Blindschaltbilds geändert
werden.
Das lokale HMI enthält einen Drucktaster (L/
R) für die lokale Steuerung/Fernsteuerung
des Geräts. Wenn sich das Gerät im lokalen
Modus befindet, kann es nur über die
frontseitige Benutzeroberfläche bedient
werden. Wenn sich das Gerät im Fern-Modus
befindet, kann es Befehle ausführen, die von
einem entfernten Ort aus gesendet werden.
Das Gerät unterstützt die Fernauswahl des
lokalen/Fern-Modus über einen
Binäreingang. Diese Funktion stellt z.B.
sicher, dass sich alle Geräte während der
Wartung im lokalen Modus befinden und
dass Leistungsschalter nicht von Fern aus der
Netzleitstelle bedient werden können.
IECA070901 V3 DE
