6 | Angaben zum Produkt
2.7.1
Schallschutzkabine
Die Schallschutzkabine dient der Reduktion des Schalldruckpegels und
als Berührungsschutz. Sie umschließt das gesamte BHKW mit Ausnahme
des Schaltschranks.
2.7.2
Schaltschrank
Im Schaltschrank sind alle Bedienelemente für den Bediener integriert.
Im Schaltschrank sind die BHKW-Steuerung, die Leistungselektrik mit
den Sicherungen, der Leistungsschalter und der Lasttrennschalter
eingebaut.
2.7.3
Seitenansichten

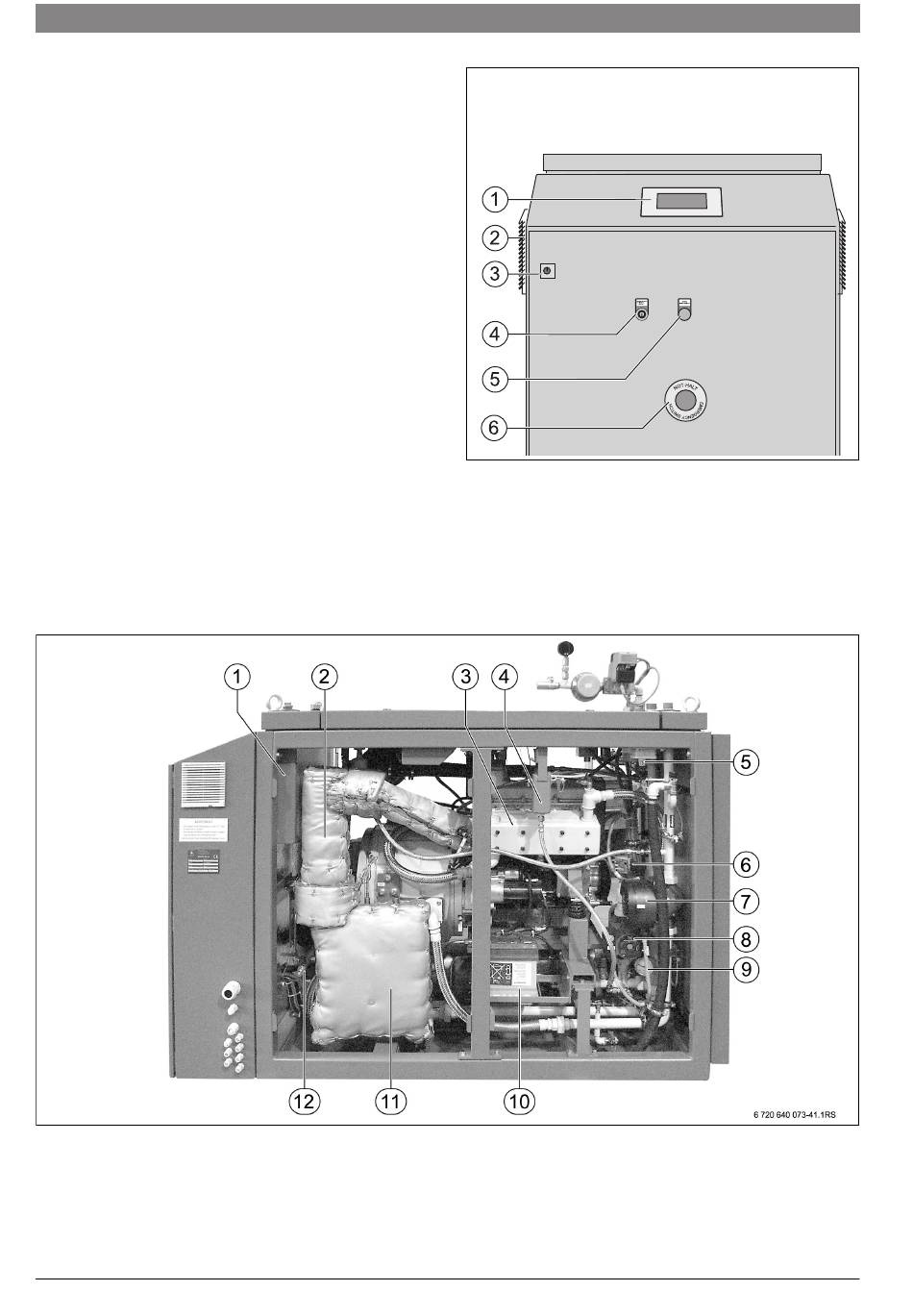

Bild 2
19 NA - Anlagenkomponenten Vorderansicht
[1]
Ölvorratsbehälter
[2]
Katalysator
[3]
Wassergekühlter Abgassammler
[4]
Kühlwasserentlüftung
[5]
Temperaturfühler Kabinentemperatur
[6]
Druckschalter Motorkühlwasser (Minimaldrucküberwachung)
6 720 804 097 (2013/08)
Bild 1
Ausschnitt Schaltschrank mit Bedienelementen
[1]
Touchscreen
[2]
Lüftung Schaltschrank
[3]
Schaltschrankschloss
[4]
Serviceschalter
[5]
Quittierung Not-Halt und Rauchalarm
[6]
Not-Halt
[7]
Heizungspumpe
[8]
Kühlwasserpumpe
[9]
Kühlwasser-Monometer
[10] Batterieanlage
[11] Abgas-/Brennwertwärmetauscher
[12] Kugelhahn Altöl mit Anschluss für Altölentleerung
6 720 640 073-01.2T
CHP CE 19 NA
