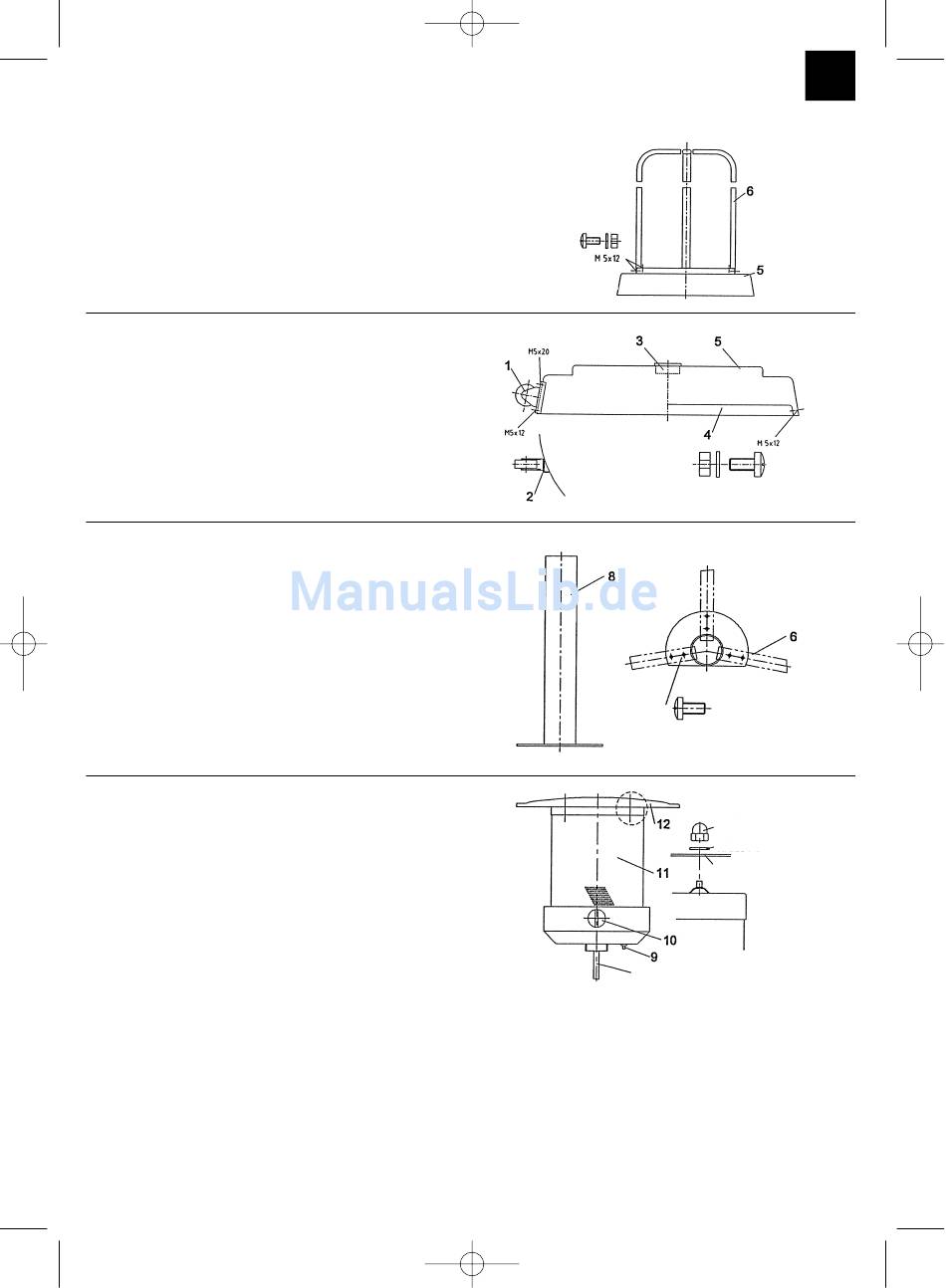

3. Montering

3,1 Montering af bøjle
Spænd ikke sekskantmøtrikkerne fast!
3,2 Montering af fodunderdel
Montér hjulene
3.3 Forbindelsesstykke
Spænd nu møtrikkerne fast efter afsnit 3.2.
Hvis røret ikke er i eksakt lodret stilling,
justér ved hjælp af underlagsmateriale (skiver)
3.4 Reflektor - glødelegeme -
opsatskorpus
Glødelegeme inklusiv armaturer og opsatskorpus
med slange er formonteret.
Forsigtigt!
Lav ikke knæk på eller beskadig ikke slangen.
25.10.2001 11:01 Uhr Seite 55
9 x Linsehovedet skrue M5x12
9 x Sekskantmøtrik M5
9 x Skive 5,3
2 x Linsehovedet skrue M5x20
8 x Linsehovedet skrue M5x12
8 x Sekskantmøtrik M5
8 x Skive
6 x Linsehovedet skrue M5x16
Gasslange
DK
Hættemøtrik M8
Skive Ø17
Reflektor
