Viessmann Vitotronic 300 Typ GW2 Montageanleitung Für Die Fachkraft

Anbau an vitola 100 und vitogas 050/100

Vorschau ausblenden Andere Handbücher für Vitotronic 300 Typ GW2:

Diese Anleitung herunterladen

Montageanleitung

für die Fachkraft

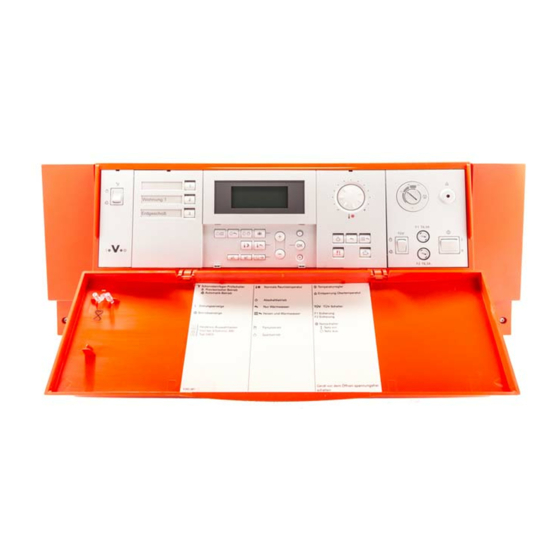

Vitotronic 300, Typ GW2

Anbau an Vitola 100 und Vitogas 050/100

Sicherheitshinweise

Bitte beachten Sie diese Sicherheitshinweise.

Montage, Erstinbetriebnahme,

Inspektion, Wartung und Instand

setzung müssen von autorisierten

Fachkräften (Heizungsfachbetrieb/

Vertragsinstallationsunternehmen)

durchgeführt werden.

Bei Arbeiten an Gerät/Heizungsanlage

diese spannungsfrei schalten (z. B. an

der separaten Sicherung oder einem

Hauptschalter) und gegen Wieder

einschalten sichern.

Oberblech der Wärmedämmung bohren

Vitola 100

5342 364

5/2005

Den Gasabsperrhahn schließen und

gegen ungewolltes Öffnen sichern.

Instandsetzungsarbeiten an Bauteilen

mit sicherheitstechnischer Funktion

sind unzulässig.

Bei Austausch müssen die passenden

Original Einzelteile von Viessmann

oder gleichwertige, von Viessmann

freigegebene Einzelteile verwendet

werden.

Vitogas 050/100

Nach Montage entsorgen!

Seite 1 Funktion durchgeführt werden. sind unzulässig. Bei Austausch müssen die passenden Bei Arbeiten an Gerät/Heizungsanlage Original Einzelteile von Viessmann diese spannungsfrei schalten (z. B. an oder gleichwertige, von Viessmann der separaten Sicherung oder einem freigegebene Einzelteile verwendet Hauptschalter) und gegen Wieder werden.
Seite 2 Regelung anbauen Vitola 100 1. 2 Blechschrauben 4,8 x 9,5 bis auf 1 − 2 mm in Oberblech einschrau ben. 2. Regelung auf Konsole setzen und mit 2 Schrauben 6 x 12 anschrau ben. 3. Kesseltemperatursensor, Fühler und Brennerleitung durch Konsole und Oberblech führen und einste cken.
Seite 3 Regelung anbauen (Fortsetzung) Vitogas 050/100 1. 2 Blechschrauben 4,8 x 9,5 bis auf 1 − 2 mm in Oberblech einschrau ben. 2. Regelung auf Konsole setzen und mit 2 Schrauben 6 x 12 anschrau ben. 3. Kesseltemperatursensor, Fühler und Brennerleitung durch Konsole und Oberblech führen und einste cken.
Seite 4 Viessmann Werke GmbH & Co KG D 35107 Allendorf Telefon:0 64 52 70 0 Telefax: 0 64 52 70 27 80 www.viessmann.de...
