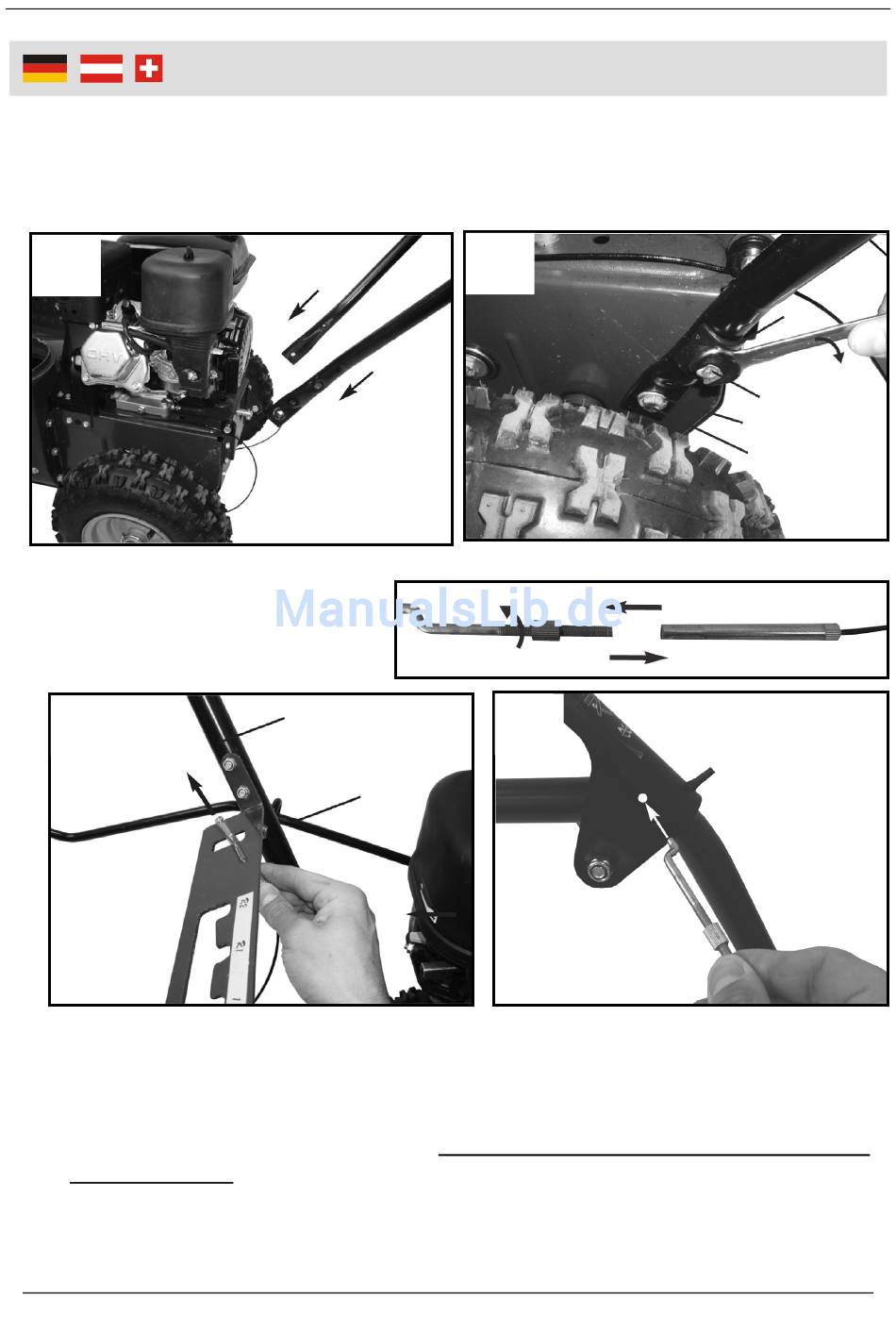

1. Montieren Sie den Schubbügel an die Schneefräse.
2. Benutzen Sie hierzu die Halteplatten (C), die Maschinenschrauben (H)
sowie (G) und die Unterlegscheiben (F). Sichern Sie die Schrauben mit
den Maulschlüsseln der Größe 13.
1
3. Verschrauben Sie die Seil-
züge mit der Einstellhülse.
4
4. Stecken Sie die eine Einstellhülse mit dem Seilzug durch das Loch in der
Gangschaltungsplatte.
5. Stecken Sie die andere Einstellhülse in die Öffnung am Schubbügel und
ziehen Sie die Einstellhülse fest. Stellen Sie sicher, dass beide Seilzüge
gespannt sind. Die Seilzüge sind ordnungsgemäß gespannt, wenn der
Antrieb und die Schnecke beim Herunterdrücken der Betätigungshebel
(13a und 13b) angetrieben werden. Feineinstellungen der Seilzüge lesen
Sie unter Kapitel „Einstellen der Seilzüge" auf Seite 18.
Zusammenbau
Schubbügel
Kurbelstange
2
5
8
C
H
F
G
