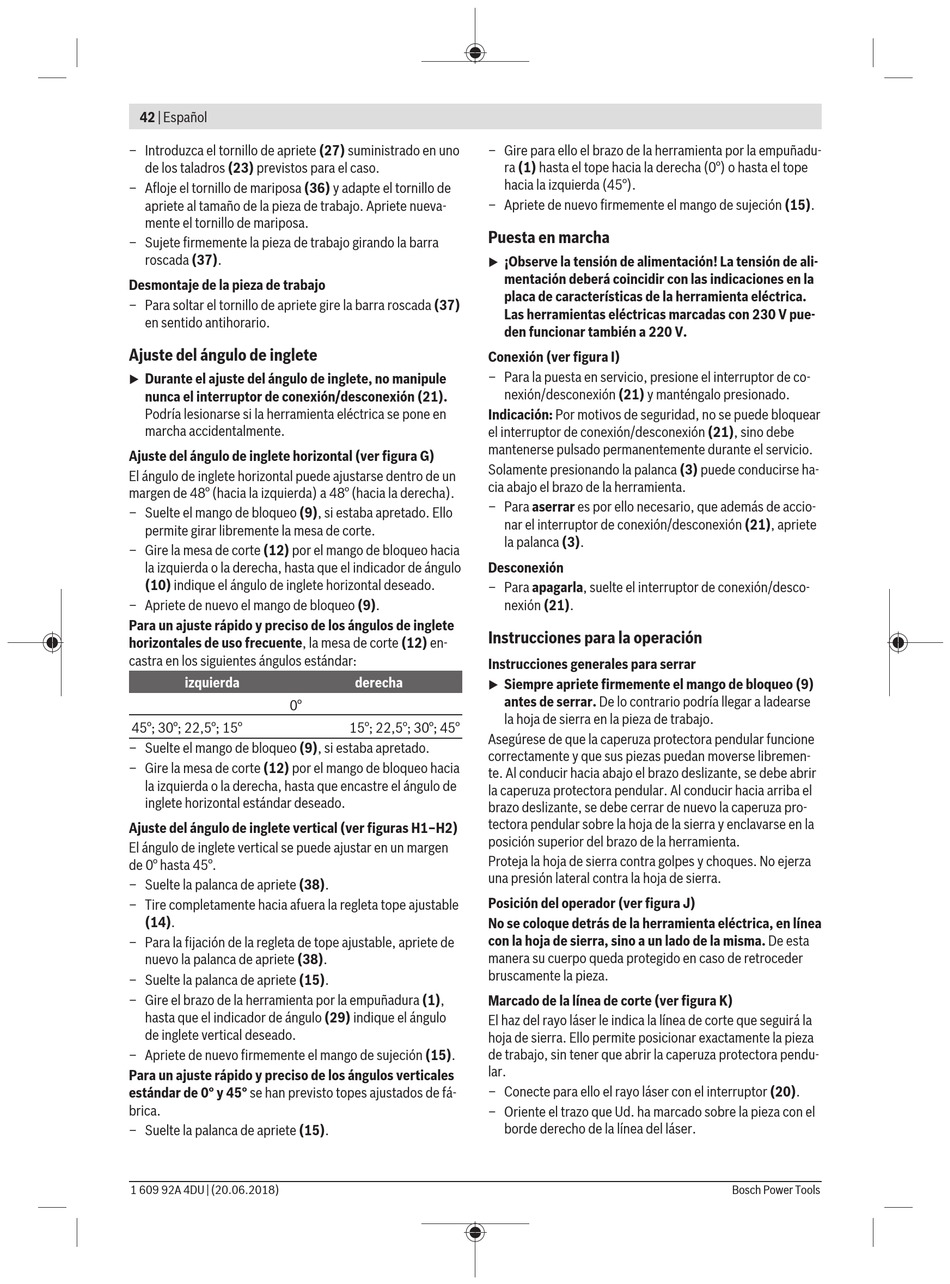

42 | Español
– Introduzca el tornillo de apriete (27) suministrado en uno
de los taladros (23) previstos para el caso.
– Afloje el tornillo de mariposa (36) y adapte el tornillo de
apriete al tamaño de la pieza de trabajo. Apriete nueva-
mente el tornillo de mariposa.
– Sujete firmemente la pieza de trabajo girando la barra
roscada (37).
Desmontaje de la pieza de trabajo
– Para soltar el tornillo de apriete gire la barra roscada (37)
en sentido antihorario.
Ajuste del ángulo de inglete
Durante el ajuste del ángulo de inglete, no manipule
u
nunca el interruptor de conexión/desconexión (21).
Podría lesionarse si la herramienta eléctrica se pone en
marcha accidentalmente.
Ajuste del ángulo de inglete horizontal (ver figura G)
El ángulo de inglete horizontal puede ajustarse dentro de un
margen de 48° (hacia la izquierda) a 48° (hacia la derecha).
– Suelte el mango de bloqueo (9), si estaba apretado. Ello
permite girar libremente la mesa de corte.
– Gire la mesa de corte (12) por el mango de bloqueo hacia
la izquierda o la derecha, hasta que el indicador de ángulo
(10) indique el ángulo de inglete horizontal deseado.
– Apriete de nuevo el mango de bloqueo (9).
Para un ajuste rápido y preciso de los ángulos de inglete
horizontales de uso frecuente, la mesa de corte (12) en-
castra en los siguientes ángulos estándar:
izquierda
0°
45°; 30°; 22,5°; 15°
– Suelte el mango de bloqueo (9), si estaba apretado.
– Gire la mesa de corte (12) por el mango de bloqueo hacia
la izquierda o la derecha, hasta que encastre el ángulo de
inglete horizontal estándar deseado.
Ajuste del ángulo de inglete vertical (ver figuras H1–H2)
El ángulo de inglete vertical se puede ajustar en un margen
de 0° hasta 45°.
– Suelte la palanca de apriete (38).
– Tire completamente hacia afuera la regleta tope ajustable
(14).
– Para la fijación de la regleta de tope ajustable, apriete de
nuevo la palanca de apriete (38).
– Suelte la palanca de apriete (15).
– Gire el brazo de la herramienta por la empuñadura (1),
hasta que el indicador de ángulo (29) indique el ángulo
de inglete vertical deseado.
– Apriete de nuevo firmemente el mango de sujeción (15).
Para un ajuste rápido y preciso de los ángulos verticales
estándar de 0° y 45° se han previsto topes ajustados de fá-
brica.
– Suelte la palanca de apriete (15).
1 609 92A 4DU | (20.06.2018)
– Gire para ello el brazo de la herramienta por la empuñadu-
ra (1) hasta el tope hacia la derecha (0°) o hasta el tope
hacia la izquierda (45°).
– Apriete de nuevo firmemente el mango de sujeción (15).
Puesta en marcha
¡Observe la tensión de alimentación! La tensión de ali-
u
mentación deberá coincidir con las indicaciones en la
placa de características de la herramienta eléctrica.
Las herramientas eléctricas marcadas con 230 V pue-
den funcionar también a 220 V.
Conexión (ver figura I)
– Para la puesta en servicio, presione el interruptor de co-
nexión/desconexión (21) y manténgalo presionado.
Indicación: Por motivos de seguridad, no se puede bloquear
el interruptor de conexión/desconexión (21), sino debe
mantenerse pulsado permanentemente durante el servicio.
Solamente presionando la palanca (3) puede conducirse ha-
cia abajo el brazo de la herramienta.
– Para aserrar es por ello necesario, que además de accio-
nar el interruptor de conexión/desconexión (21), apriete
la palanca (3).
Desconexión
– Para apagarla, suelte el interruptor de conexión/desco-
nexión (21).
Instrucciones para la operación
Instrucciones generales para serrar
derecha
Siempre apriete firmemente el mango de bloqueo (9)
u
antes de serrar. De lo contrario podría llegar a ladearse
la hoja de sierra en la pieza de trabajo.
15°; 22,5°; 30°; 45°
Asegúrese de que la caperuza protectora pendular funcione
correctamente y que sus piezas puedan moverse libremen-
te. Al conducir hacia abajo el brazo deslizante, se debe abrir
la caperuza protectora pendular. Al conducir hacia arriba el
brazo deslizante, se debe cerrar de nuevo la caperuza pro-
tectora pendular sobre la hoja de la sierra y enclavarse en la
posición superior del brazo de la herramienta.
Proteja la hoja de sierra contra golpes y choques. No ejerza
una presión lateral contra la hoja de sierra.
Posición del operador (ver figura J)
No se coloque detrás de la herramienta eléctrica, en línea
con la hoja de sierra, sino a un lado de la misma. De esta
manera su cuerpo queda protegido en caso de retroceder
bruscamente la pieza.
Marcado de la línea de corte (ver figura K)
El haz del rayo láser le indica la línea de corte que seguirá la
hoja de sierra. Ello permite posicionar exactamente la pieza
de trabajo, sin tener que abrir la caperuza protectora pendu-
lar.
– Conecte para ello el rayo láser con el interruptor (20).
– Oriente el trazo que Ud. ha marcado sobre la pieza con el
borde derecho de la línea del láser.
