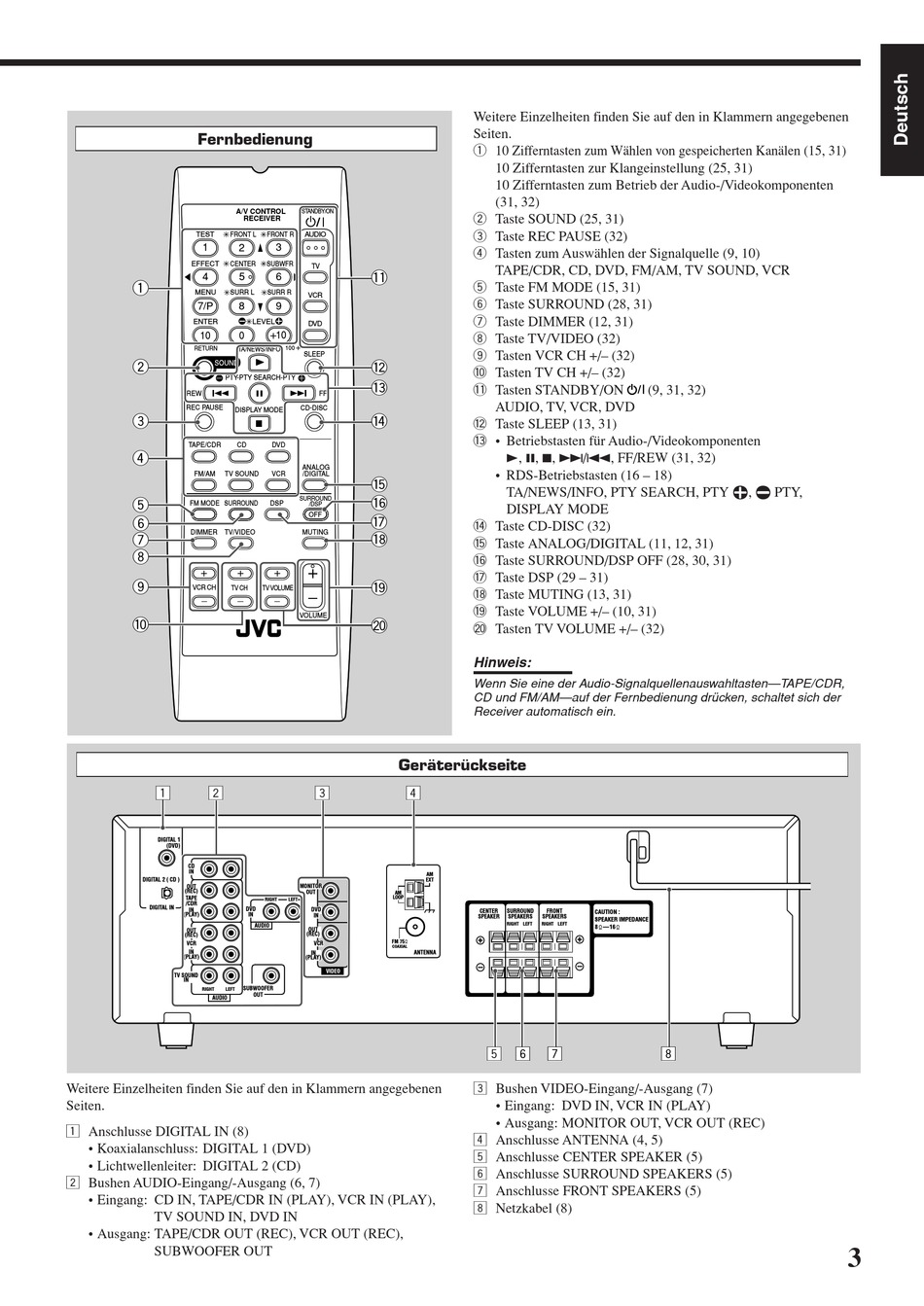

Geräterückseite - JVC RX-5050B Bedienungsanleitung

Fernbedienung
A/V CONTROL
TEST FRONT L
1
2
EFFECT CENTER
4 5
1
SURR L
MENU
7/P 8
ENTER
10 0
RETURN
TA/NEWS/INFO
2
PTY-PTY SEARCH-PTY
REW
REC PAUSE
DISPLAY MODE
3
TAPE/CDR CD
4
FM/AM TV SOUND
5
FM MODE SURROUND
6
DIMMER TV/VIDEO
7
8
9
VCR CH TV CH
0
1 2
DIGITAL 1
(DVD)
CD
IN
DIGITAL 2 ( CD )
OUT
(REC)
TAPE
/CDR
DIGITAL IN
IN
(PLAY)
OUT
(REC)
VCR
IN
(PLAY)
TV SOUND
IN
RIGHT LEFT
AUDIO
Weitere Einzelheiten finden Sie auf den in Klammern angegebenen
Seiten.
1 Anschlusse DIGITAL IN (8)
• Koaxialanschluss: DIGITAL 1 (DVD)
• Lichtwellenleiter: DIGITAL 2 (CD)
2 Bushen AUDIO-Eingang/-Ausgang (6, 7)
• Eingang: CD IN, TAPE/CDR IN (PLAY), VCR IN (PLAY),
TV SOUND IN, DVD IN
• Ausgang: TAPE/CDR OUT (REC), VCR OUT (REC),
SUBWOOFER OUT
STANDBY/ON
RECEIVER
FRONT R AUDIO
3
SUBWFR
TV
-
6
SURR R
VCR
9
LEVEL
DVD
10
100
SLEEP
=
~
FF
CD - DISC
!
DVD
ANALOG
VCR /DIGITAL
@
#
SURROUND
DSP
/DSP
OFF
$
MUTING
%
^
TV VOLUME
VOLUME
&
Geräterückseite
3 4
MONITOR
OUT
AM
LOOP
RIGHT LEFT
DVD
DVD
IN
IN
AUDIO
OUT
(REC)
FM 75
VCR
COAXIAL
IN ANTENNA
(PLAY)
SUBWOOFER
OUT
Weitere Einzelheiten finden Sie auf den in Klammern angegebenen
Seiten.
1 10 Zifferntasten zum Wählen von gespeicherten Kanälen (15, 31)
10 Zifferntasten zur Klangeinstellung (25, 31)
10 Zifferntasten zum Betrieb der Audio-/Videokomponenten
(31, 32)
2 Taste SOUND (25, 31)
3 Taste REC PAUSE (32)
4 Tasten zum Auswählen der Signalquelle (9, 10)
TAPE/CDR, CD, DVD, FM/AM, TV SOUND, VCR
5 Taste FM MODE (15, 31)
6 Taste SURROUND (28, 31)
7 Taste DIMMER (12, 31)
8 Taste TV/VIDEO (32)
9 Tasten VCR CH +/– (32)
0 Tasten TV CH +/– (32)
- Tasten STANDBY/ON
AUDIO, TV, VCR, DVD
= Taste SLEEP (13, 31)
~ • Betriebstasten für Audio-/Videokomponenten
3, 8, 7, ¢/4, FF/REW (31, 32)
• RDS-Betriebstasten (16 – 18)
TA/NEWS/INFO, PTY SEARCH, PTY 9, ( PTY,
DISPLAY MODE
! Taste CD-DISC (32)
@ Taste ANALOG/DIGITAL (11, 12, 31)
# Taste SURROUND/DSP OFF (28, 30, 31)
$ Taste DSP (29 – 31)
% Taste MUTING (13, 31)
^ Taste VOLUME +/– (10, 31)
& Tasten TV VOLUME +/– (32)
Hinweis:
Wenn Sie eine der Audio-Signalquellenauswahltasten—TAPE/CDR,
CD und FM/AM—auf der Fernbedienung drücken, schaltet sich der
Receiver automatisch ein.
AM
EXT
CENTER SURROUND FRONT CAUTION :
SPEAKER SPEAKERS SPEAKERS
SPEAKER IMPEDANCE
RIGHT LEFT RIGHT LEFT
8
5 6 7
3 Bushen VIDEO-Eingang/-Ausgang (7)
• Eingang: DVD IN, VCR IN (PLAY)
• Ausgang: MONITOR OUT, VCR OUT (REC)
4 Anschlusse ANTENNA (4, 5)
5 Anschlusse CENTER SPEAKER (5)
6 Anschlusse SURROUND SPEAKERS (5)
7 Anschlusse FRONT SPEAKERS (5)
8 Netzkabel (8)
(9, 31, 32)
