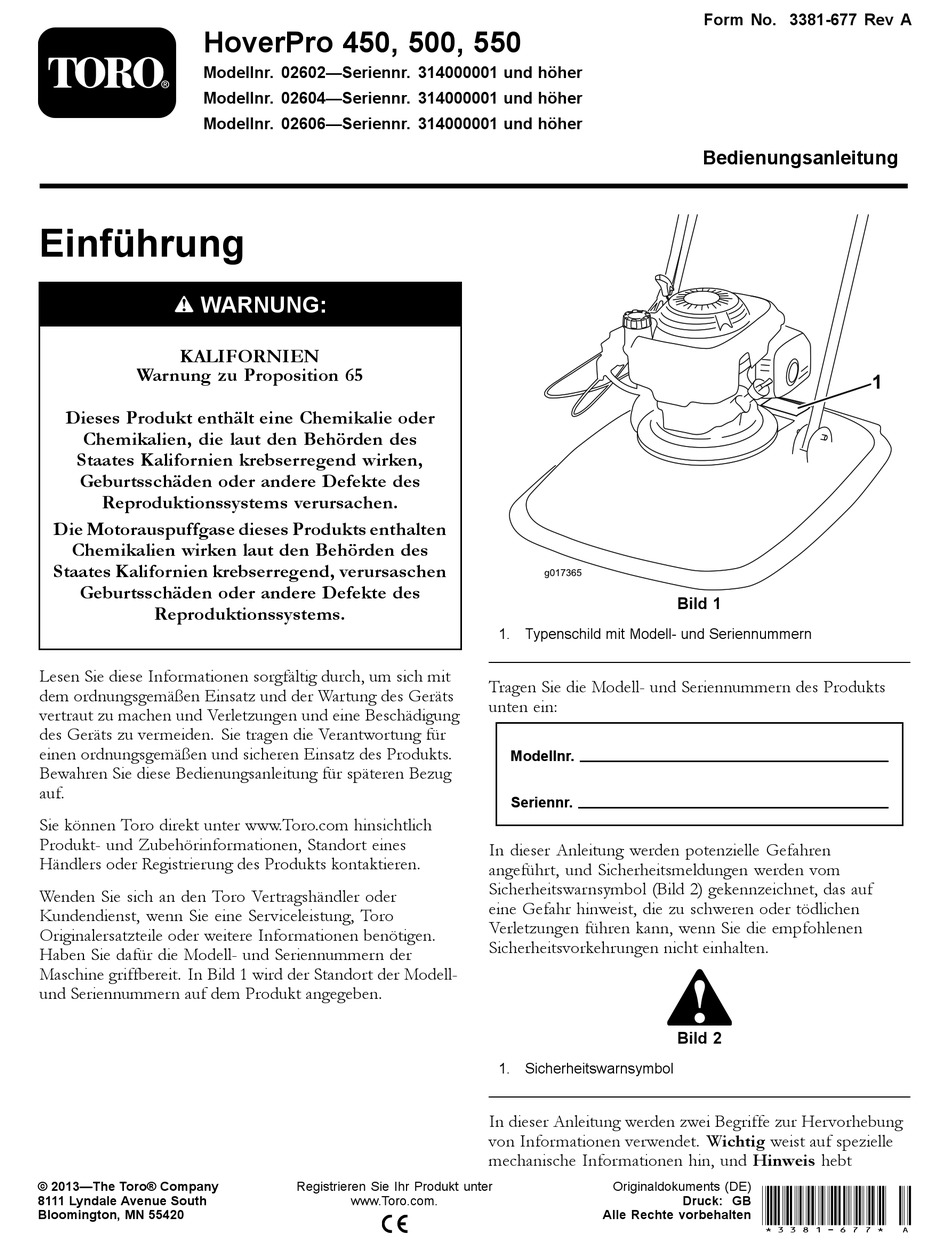

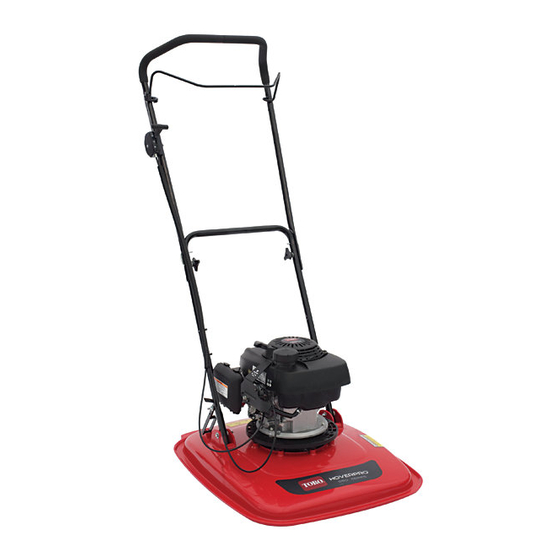

HoverPro 450, 500, 550
Modellnr. 02602—Seriennr. 314000001 und höher
Modellnr. 02604—Seriennr. 314000001 und höher
Modellnr. 02606—Seriennr. 314000001 und höher
Einführung
WARNUNG:
KALIFORNIEN
Warnung zu Proposition 65
Dieses Produkt enthält eine Chemikalie oder
Chemikalien, die laut den Behörden des
Staates Kalifornien krebserregend wirken,
Geburtsschäden oder andere Defekte des
Reproduktionssystems verursachen.
Die Motorauspuffgase dieses Produkts enthalten
Chemikalien wirken laut den Behörden des
Staates Kalifornien krebserregend, verursaschen
Geburtsschäden oder andere Defekte des
Reproduktionssystems.
Lesen Sie diese Informationen sorgfältig durch, um sich mit
dem ordnungsgemäßen Einsatz und der Wartung des Geräts
vertraut zu machen und Verletzungen und eine Beschädigung
des Geräts zu vermeiden. Sie tragen die Verantwortung für
einen ordnungsgemäßen und sicheren Einsatz des Produkts.
Bewahren Sie diese Bedienungsanleitung für späteren Bezug
auf.
Sie können Toro direkt unter www.Toro.com hinsichtlich
Produkt- und Zubehörinformationen, Standort eines
Händlers oder Registrierung des Produkts kontaktieren.
Wenden Sie sich an den Toro Vertragshändler oder
Kundendienst, wenn Sie eine Serviceleistung, Toro
Originalersatzteile oder weitere Informationen benötigen.
Haben Sie dafür die Modell- und Seriennummern der
Maschine griffbereit. In Bild 1 wird der Standort der Modell-
und Seriennummern auf dem Produkt angegeben.
© 2013—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Registrieren Sie Ihr Produkt unter
www.Toro.com.
g017365
1. Typenschild mit Modell- und Seriennummern
Tragen Sie die Modell- und Seriennummern des Produkts
unten ein:
Modellnr.
Seriennr.
In dieser Anleitung werden potenzielle Gefahren
angeführt, und Sicherheitsmeldungen werden vom
Sicherheitswarnsymbol (Bild 2) gekennzeichnet, das auf
eine Gefahr hinweist, die zu schweren oder tödlichen
Verletzungen führen kann, wenn Sie die empfohlenen
Sicherheitsvorkehrungen nicht einhalten.
1. Sicherheitswarnsymbol
In dieser Anleitung werden zwei Begriffe zur Hervorhebung
von Informationen verwendet. Wichtig weist auf spezielle
mechanische Informationen hin, und Hinweis hebt
Originaldokuments (DE)
Alle Rechte vorbehalten *3381-677* A
Form No. 3381-677 Rev A
Bedienungsanleitung
Bild 1
Bild 2
Druck: GB
1
