46
Drives Registertab

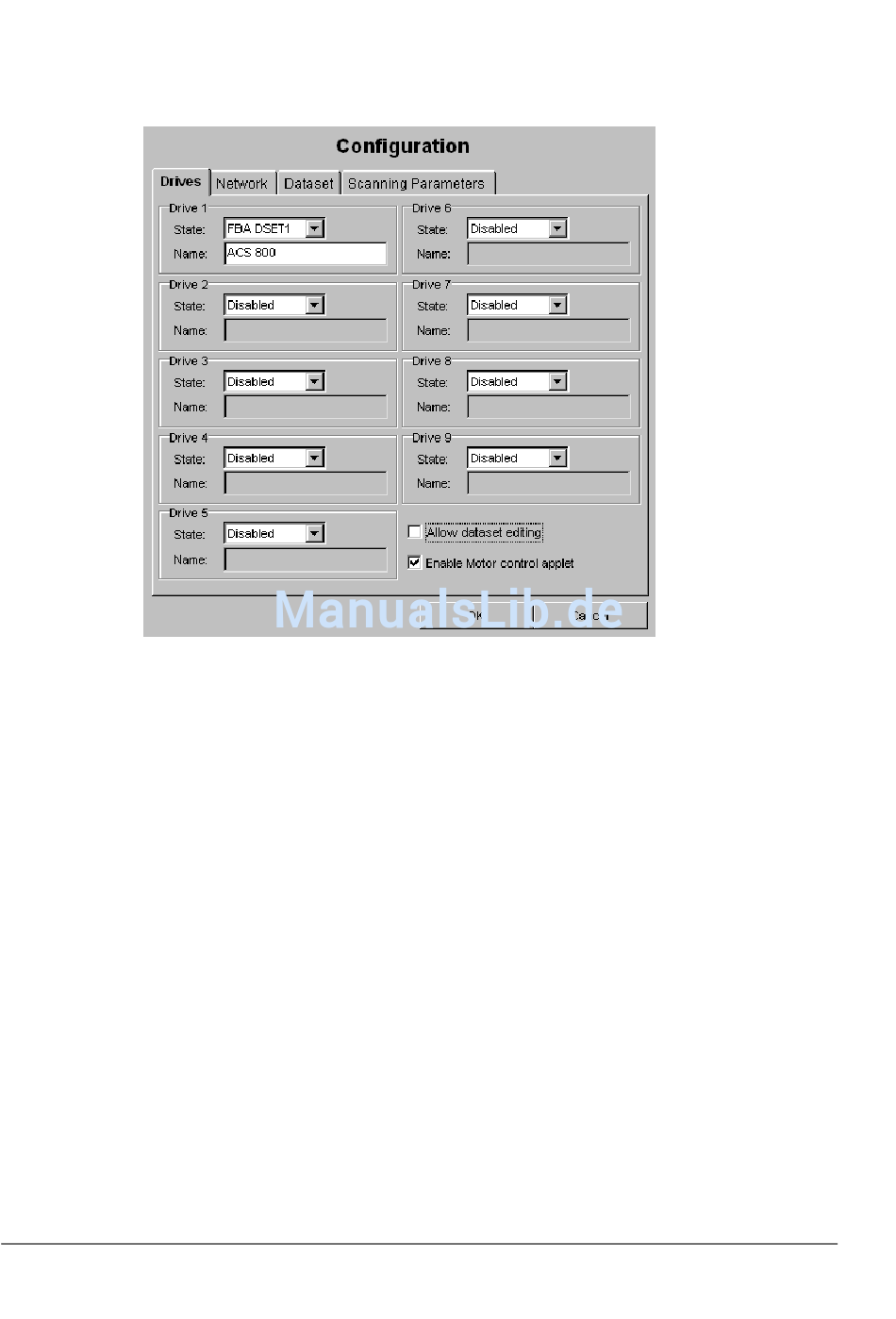

Abbildung 5. Konfigurations-Applet, Drives Registertab
Im Drives Registertab wird konfiguriert, welche Antriebe an das Modul
angeschlossen sind. Antrieb 1 sollte angeschlossen sein an Kanal 1 des NDBU-
85/95, Antrieb 2 an Kanal 2, usw. Bei Anschluss in Ringtopologie ist es erforderlich,
die Antriebe in ihrer Reihenfolge an den Ring anzuschließen, beginnend mit Antrieb
1 und am Ende des Rings mit dem letzten Antrieb n.
Das Feld 'State' bietet die folgenden Einstellmöglichkeiten:
• Disabled: Kein Antrieb angeschlossen.
• FBA DSET1: Der Antrieb nutzt Datensatz 1 als Quelle für die Steuerung des
Antriebs
• FBS DSET10: Der Antrieb nutzt Datensatz 10 als Quelle für die Steuerung des
Antriebs
Eine Beschreibung des Antrieb kann in das Feld 'Name' geschrieben werden (max.
20 Zeichen).
Standardmäßig ist das Feld 'Allow dataset editing' nicht mit Häkchen markiert. Das
bedeutet, dass das manuelle Editieren von Eingabe-Datensätzen mit dem Dataset-
Applet (siehe unten) deaktiviert ist. Das Applet zeigt nur die aktuell im Memory des
NETA-01 Moduls gespeicherten Werte. Wenn das Modul an Kanal CH0 des Antriebs
angeschlossen ist, werden die Datensätze zyklisch zum Antrieb übertragen. Wenn
das Modul an Kanal CH3 angeschlossen ist, werden keine Datensätze zum Antrieb
übertragen.
Java-Applets
