c Anschluss UNBALANCED
OUTPUT MAIN
(Hauptaudioausgang)
(Kopfhörerbuchse)
Hier können Sie ein Mischpult oder einen
Verstärker anschließen.
Ausführliche Informationen zu Verbindungen siehe
„Systemkonfigurationsbeispiele" (Seite 28).
d Anschluss BALANCED OUTPUT
(XLR-Typ)
Hier können Sie ein Mischpult oder ein
ähnliches Gerät anschließen.
Ausführliche Informationen zu Verbindungen siehe
„Systemkonfigurationsbeispiele" (Seite 28).
e MIC/LINE (Audioausgangspegel)-
Wahlschalter
Dient zur Auswahl des
Audioausgangspegels am Anschluss
BALANCED OUTPUT.
MIC: Stellt den Audioausgangspegel auf
den Mikrofonpegel ein.
LINE: Stellt den Audioausgangspegel auf
den Line-Pegel ein.
Vorsicht
Stellen Sie den Wahlschalter nicht in die
LINE-Position, während Sie Tonsignale an
ein Mischpult oder ähnliches Gerät
ausgeben. Wenn Sie Tonsignale bei einem
sehr hohen Pegel eingeben, kann der Ton
verzerrt oder das Gerät für die Wiedergabe/
Aufzeichnung beschädigt werden.
f Kabelklemme
Zum Sichern des Kabels des mitgelieferten
Netzteils.
g Anschluss DC IN 12V
(Stromversorgung)
Schließen Sie hier das mitgelieferte Netzteil
an.

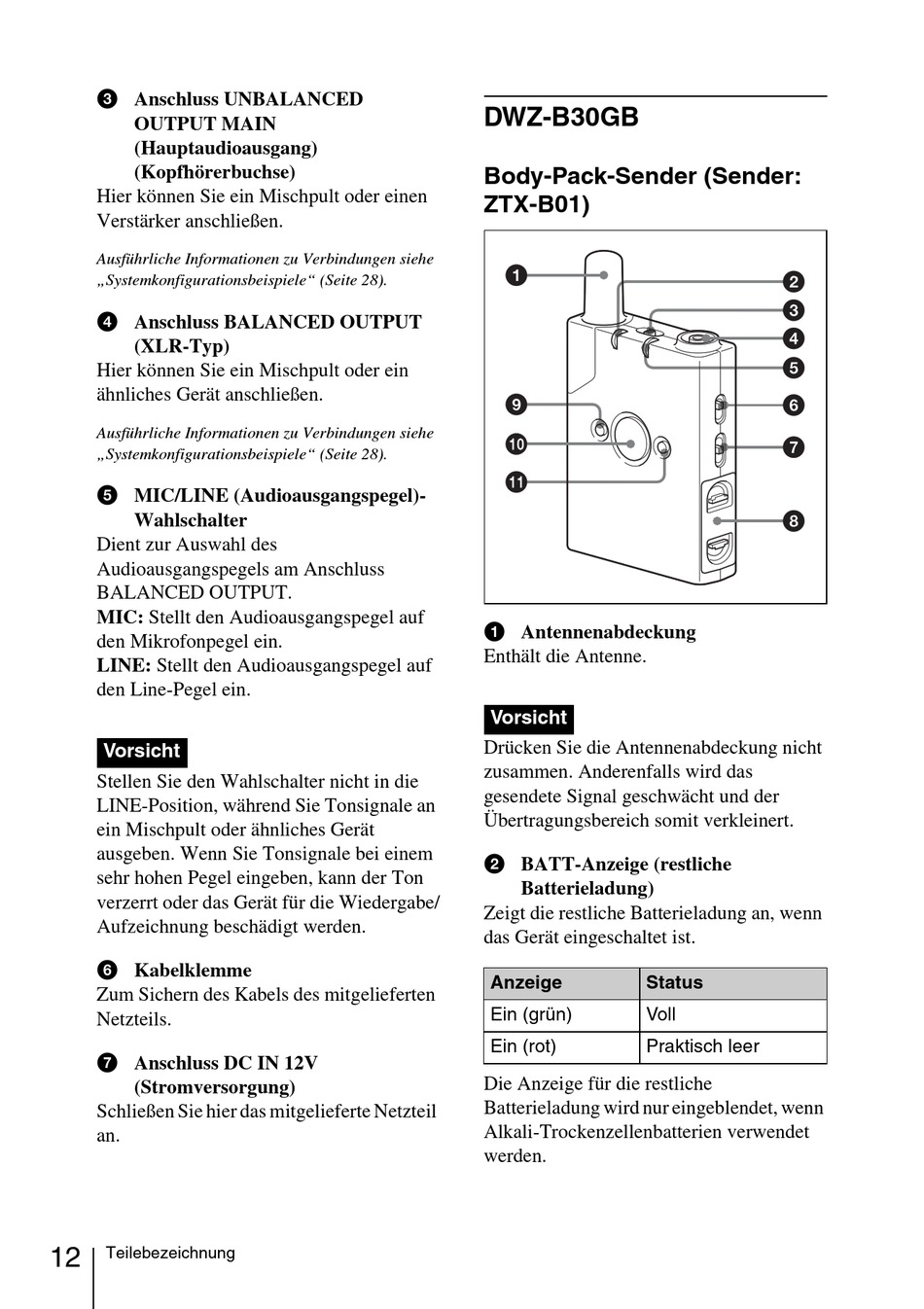

12 Teilebezeichnung

DWZ-B30GB

Body-Pack-Sender (Sender:
ZTX-B01)
a Antennenabdeckung
Enthält die Antenne.
Vorsicht
Drücken Sie die Antennenabdeckung nicht
zusammen. Anderenfalls wird das
gesendete Signal geschwächt und der
Übertragungsbereich somit verkleinert.
b BATT-Anzeige (restliche
Batterieladung)
Zeigt die restliche Batterieladung an, wenn
das Gerät eingeschaltet ist.
Anzeige Status
Ein (grün) Voll
Ein (rot) Praktisch leer
Die Anzeige für die restliche
Batterieladung wird nur eingeblendet, wenn
Alkali-Trockenzellenbatterien verwendet
werden.
