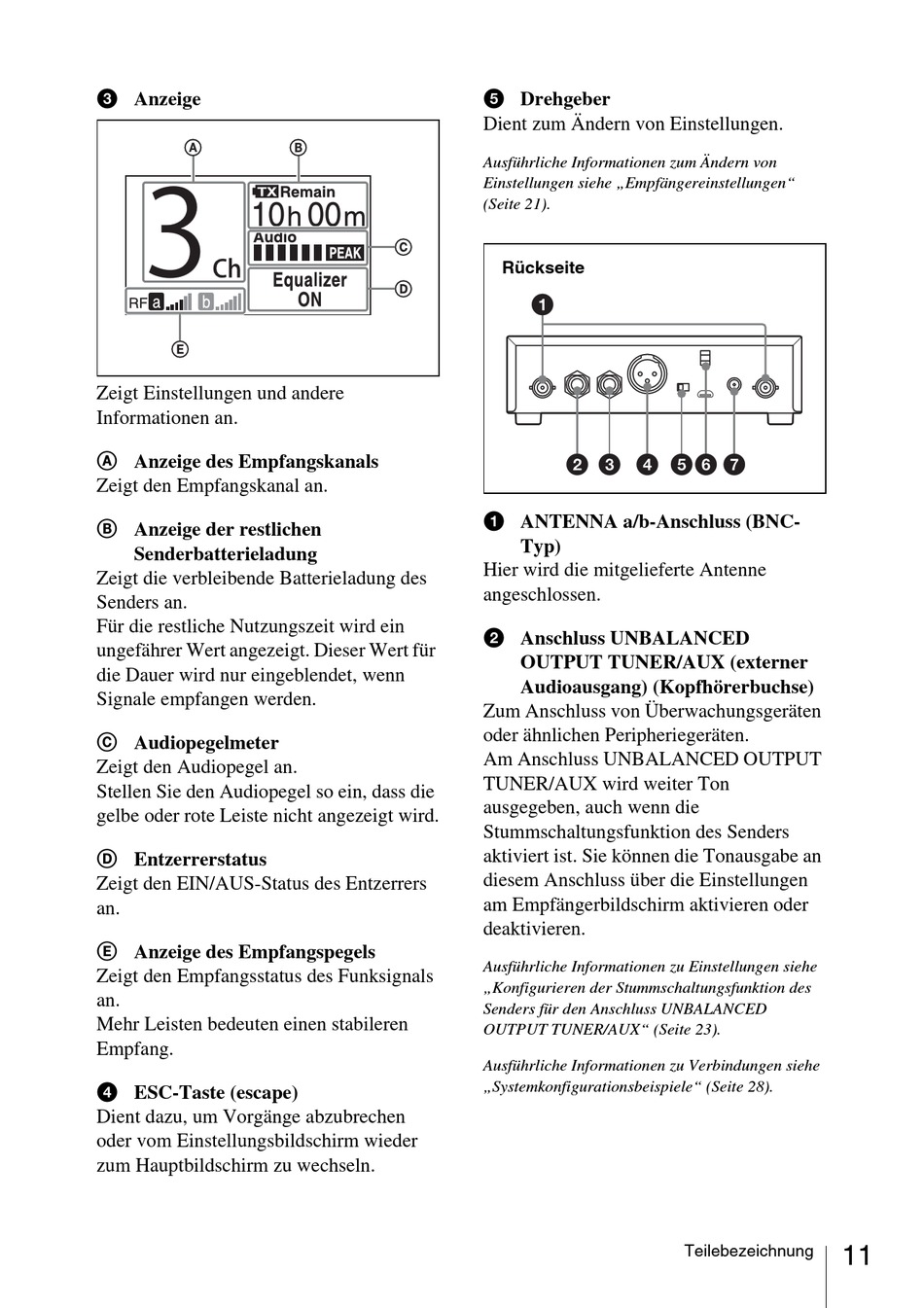

Sony DWZ-M50 Bedienungsanleitung Seite 11

c Anzeige
Zeigt Einstellungen und andere
Informationen an.
A Anzeige des Empfangskanals
Zeigt den Empfangskanal an.
B Anzeige der restlichen
Senderbatterieladung
Zeigt die verbleibende Batterieladung des
Senders an.
Für die restliche Nutzungszeit wird ein
ungefährer Wert angezeigt. Dieser Wert für
die Dauer wird nur eingeblendet, wenn
Signale empfangen werden.
C Audiopegelmeter
Zeigt den Audiopegel an.
Stellen Sie den Audiopegel so ein, dass die
gelbe oder rote Leiste nicht angezeigt wird.
D Entzerrerstatus
Zeigt den EIN/AUS-Status des Entzerrers
an.
E Anzeige des Empfangspegels
Zeigt den Empfangsstatus des Funksignals
an.
Mehr Leisten bedeuten einen stabileren
Empfang.
d ESC-Taste (escape)
Dient dazu, um Vorgänge abzubrechen
oder vom Einstellungsbildschirm wieder
zum Hauptbildschirm zu wechseln.
e Drehgeber
Dient zum Ändern von Einstellungen.
Ausführliche Informationen zum Ändern von
Einstellungen siehe „Empfängereinstellungen"
(Seite 21).
Rückseite
a ANTENNA a/b-Anschluss (BNC-
Typ)
Hier wird die mitgelieferte Antenne
angeschlossen.
b Anschluss UNBALANCED
OUTPUT TUNER/AUX (externer
Audioausgang) (Kopfhörerbuchse)
Zum Anschluss von Überwachungsgeräten
oder ähnlichen Peripheriegeräten.
Am Anschluss UNBALANCED OUTPUT
TUNER/AUX wird weiter Ton
ausgegeben, auch wenn die
Stummschaltungsfunktion des Senders
aktiviert ist. Sie können die Tonausgabe an
diesem Anschluss über die Einstellungen
am Empfängerbildschirm aktivieren oder
deaktivieren.
Ausführliche Informationen zu Einstellungen siehe
„Konfigurieren der Stummschaltungsfunktion des
Senders für den Anschluss UNBALANCED
OUTPUT TUNER/AUX" (Seite 23).
Ausführliche Informationen zu Verbindungen siehe
„Systemkonfigurationsbeispiele" (Seite 28).
Teilebezeichnung 11
