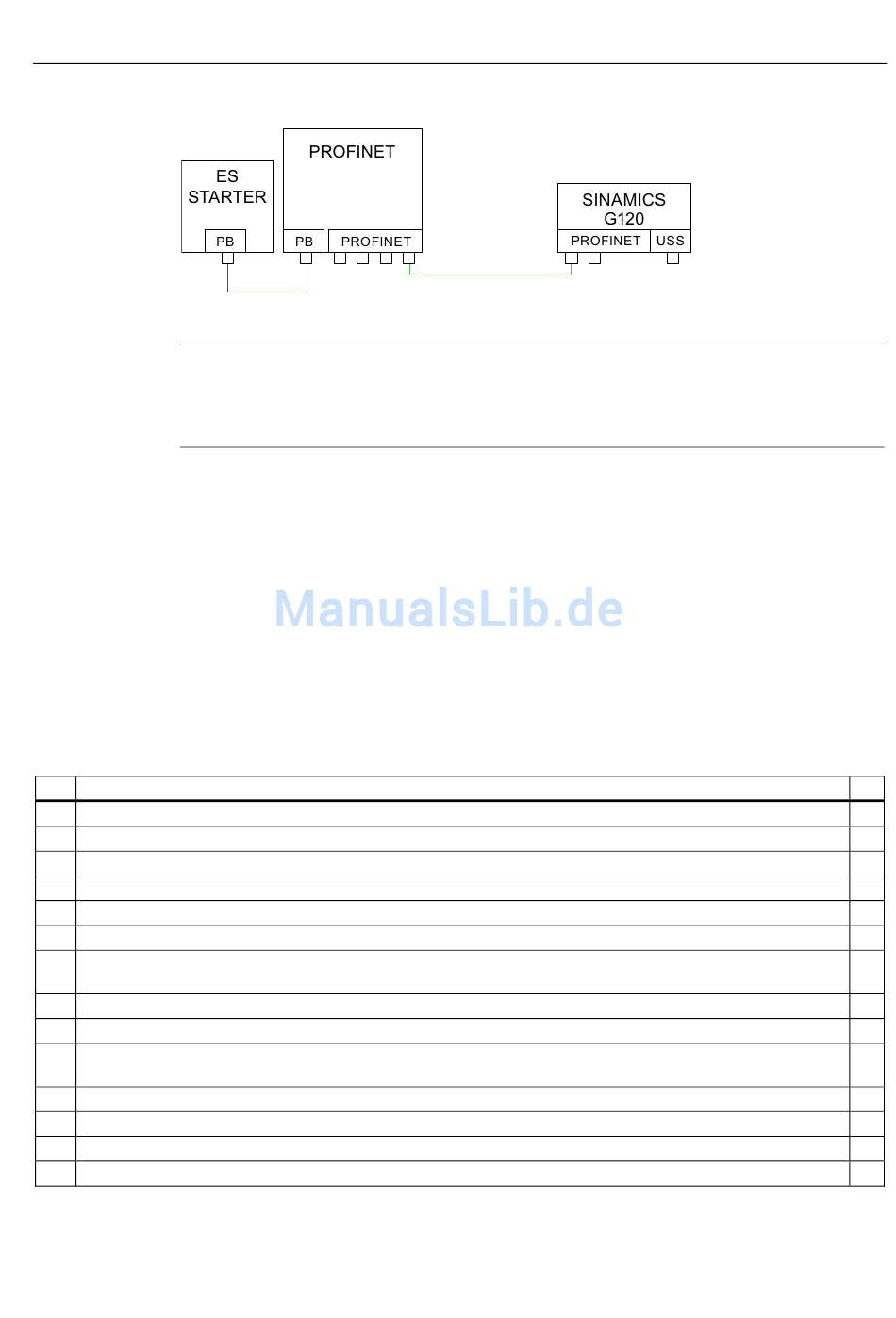

Bild 4-8
Hinweis
Folgende Beschränkungen sind zu beachten:
• Eine Ring-Topologie ist nicht zulässig.
• SINAMICS unterstützt kein Routing von PROFIBUS zu PROFINET und umgekehrt.

Siehe auch

Aufbauanleitung RJ45-Stecker
(http://support.automation.siemens.com/WW/view/de/23175326/130000)
4.6

Montage-Checkliste

Installations-Checkliste
Vor dem erstmaligen Anlegen von Spannung an das Umrichter/Motorsystem sind folgende
Prüfungen durchzuführen:
Prüfpunkt
1 Die Umgebungsbedingungen entsprechen den Technischen Daten vom Umrichter/Motor.
2 Umrichter und Motor sind fest montiert.
3 Umrichter und Motor sind korrekt installiert, ausreichende Kühlung ist gewährleistet.
4 Motor und Anwendung/Ausrüstung sind betriebsbereit, d. h. in sicherem Zustand - der Motor kann drehen.
5 Der Umrichter ist korrekt geerdet.
6 Die Versorgungsspannung entspricht der Nenn-Eingangsspannung des Umrichters.
7 Die (Netz-)Sicherungen der Spannungversorgung entsprechen vom Typ der Auslegung und sind korrekt
installiert.
8 Die Motoranschlüsse sind so hergestellt, dass der Motor beim Anlaufen in korrekter Drehrichtung läuft.
9 Motor- und Netzanschlüsse sind hergestellt und nach Vorschrift angezogen.
10 Die Motoranschlüsse sind nicht verpolt - der Motor läuft ansonsten zwar an, aber an der angeschlossenen
Anwendung kann es zu hohem Sachschaden kommen.
11 Die Motorleitung ist separat von anderen Kabeln verlegt worden.
12 Steueranschlüsse sind hergestellt und nach Vorschrift angezogen.
13 Werkzeuge oder andere Gegenstände, die zu Schäden am System führen könnten, wurden entfernt.
14 Der Umrichter stellt die einzige Stromquelle des Motors dar.
