PRODUKTINFORMATION PI−34.62c Optische Rauchmelder NOM 100 LSN / NOM K 100 LSN NOM 100 LSN NOM K100 LSN BDL−2.799.330.817 Seite A5.de / 29.12.2004 ST−FIR/ PRM1 / deh...
Produktinformation Optische Brandmelder NOM / NOM K 100 LSN PI − 34.62c Inhaltsverzeichnis Produktbeschreibung ......1.1.
Seite 3
Produktinformation Optische Brandmelder NOM / NOM K 100 LSN PI − 34.62c Montagezeichnungen der Meldersockel ... . . 8.1. Standard−Meldersockel NMS 100, NMS 100 V ....8.2.

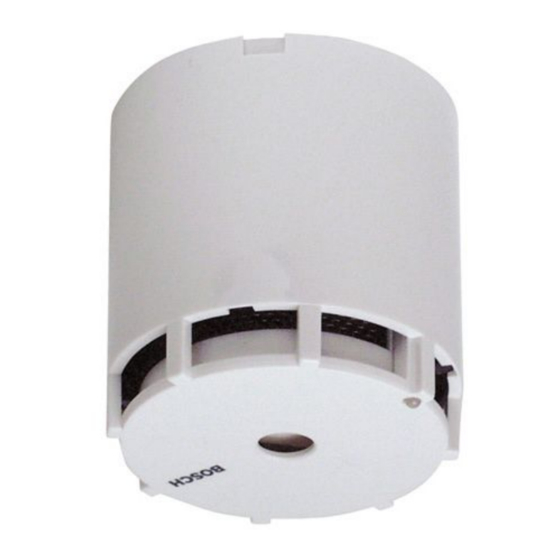

Fall den nach EN 54 geforderten Werten. Der optische Melder ist in 2 Ausführungen erhältlich: − Standard Rauchmelder NOM 100 LSN und als − Rauchmelder NOM K 100 LSN für den Einsatz in einem Lüftungskanal.
Produktinformation Optische Brandmelder NOM / NOM K 100 LSN PI − 34.62c 1.1. Blockschaltbild NOM 100 / NOM K 100 FET−Schalter b LSN 2 b LSN 1 a LSN 2 a LSN 1 Spannungs− Mikroprozessor versorgung für Daten − Datenüber− empfangen tragung −...
Produktinformation Optische Brandmelder NOM / NOM K 100 LSN PI − 34.62c 2. Leistungsmerkmale D Melderabfrageroutinen und Auswertung mit Meldungsübertragung bei: − Abweichung vom Grundwert − Melderstörung wegen Falschalarmrisiken durch zu starke Verschmutzung − Melderaustauschanforderung (Revision) − Voralarm (Nutzungsänderung) − Alarm D Automatisches Nachführen der Ansprechschwellen D Messung der Melderverschmutzung durch eine getrennte Messanordnung der Raucherfassung...
Produktinformation Optische Brandmelder NOM / NOM K 100 LSN PI − 34.62c 3. Planungshinweise 3.1. Einsatzempfehlung NOM K 100 NOM 100 Einsatz empfohlen nicht empfohlen saubere, gepflete Büroräume, Hotels, Krankenhäuser, Altenheime, Warenhäuser, Räume Theater, Museen, Kirchen, Versammlungs−/Austellungsräume etc. leicht verschmutzte Lager−/Maschinenhallen, Produktions−/Fertigungsstätten mit Räume geringem Staubanfall etc.
Produktinformation Optische Brandmelder NOM / NOM K 100 LSN PI − 34.62c 4. Bestellumfang 4.1. Meldertypen Sachnummer Bezeichnung 2.799.330.823 ST NOM 100 LSN Optischer Rauchmelder 2.799.330.865 ST NOM K 100 Optischer Rauchmelder für den Einsatz in einem Lüftungskanal *LE = Liefereinheit, ST = Stück, PAK = Pack 4.2.
Produktinformation Optische Brandmelder NOM / NOM K 100 LSN PI − 34.62c 5. Geräteaufbau Der NOM 100 / NOM K 100 besteht aus einem Meldereinsatz und einem Meldersok- kel. Das Gehäuse besteht aus schlagfestem ABS−Kunststoff. Der NOM K 100 wird mit einem Gazefließ (Staubfilter) und einer dazugehörigen Be- festigungsschelle geliefert.
Produktinformation Optische Brandmelder NOM / NOM K 100 LSN PI − 34.62c 6. Funktionsbeschreibung Beim NOM 100 / NOM K 100 erfolgt eine getrennte Messung von Rauch und Ver- schmutzung. Zur Rauchmessung werden dabei von einem Lichtsender in Sekundenabständen hintereinander 15 Lichtblitze durch den Messraum gesandt. Zur Verschmutzungsmessung wird anschließend von einem weiteren Lichtsender einmal ein Lichtblitz auf die gegenüberliegende Innenwand geworfen.
Produktinformation Optische Brandmelder NOM / NOM K 100 LSN PI − 34.62c 6.1. Rauchmessung Innerhalb des schwarzen Innengehäuses werden von einem Lichtsender (Infrarot− Leuchtdiode) in Sekundenabständen Lichtblitze durch den Messraum gesandt. Eine gegenüber angeordnete Fotozelle ist auf die unbeleuchtete Innenwand − unterhalb der Leuchtdiode −...
Produktinformation Optische Brandmelder NOM / NOM K 100 LSN PI − 34.62c 6.2. Verschmutzungsmessung Die Verschmutzungsmessung wird über eine separate Messanordnung vorge− nommen. Hierbei wird von einem zweiten Lichtsender (Infrarot−Leuchtdiode) ein Lichtblitz auf die gegenüberliegende Innenwand geworfen. Bei einem nicht verschmutzten Melder wird der Lichtstrahl fast vollständig von der schwarzen Innenwand absorbiert.
Produktinformation Optische Brandmelder NOM / NOM K 100 LSN PI − 34.62c 6.3. Überwachungsstufen Bei Rauch und Verschmutzung erfolgt eine Alarmierung bei unterschiedlichen An- sprechschwellen. Bei Rauch Die Auswertung erfolgt bei der Rauchmessung anhand des gemessenen Streulichts und des daraus resultierenden Stroms. Ein Überschreiten bestimmter, im Melder definierter Ansprechschwellen führt zur entsprechenden Meldung durch den Melder.
Produktinformation Optische Brandmelder NOM / NOM K 100 LSN PI − 34.62c Bei Verschmutzung Die Auswertung erfolgt bei der Verschmutzungsmessung anhand des gemessenen Reflexionslichts und des daraus resultierenden Stroms. Ein Überschreiten bestimmter, im Melder definierter Ansprechschwellen führt zur entsprechenden Meldung durch den Melder. −...
Produktinformation Optische Brandmelder NOM / NOM K 100 LSN PI − 34.62c 6.4. Alarmauslösung Alarmauslösung bei nicht verschmutztem Melder Strom Alarm Alarm 100% Voralarm Voralarm Ruhewert Zeit Infolge von Rauch oder Verschmutzung steigt der durch die Fotozelle hervorgerufene Strom an. Bei Erreichen von 50% des Alarmstroms erfolgt ein Voralarm durch den Melder.
Produktinformation Optische Brandmelder NOM / NOM K 100 LSN PI − 34.62c 6.4.1. Alarmauslösung bei leicht verschmutztem Melder Strom kein Alarm − Alarm Kompensation des Meßwertes um den Alarm erhöhten Ruhewert 100% Voralarm Ruhewert Verschmutzungsgröße − Ruhewert wegen Verschmutzung erhöht Zeit Eine Verschmutzung des Melders bewirkt, dass bereits der Ruhewert erhöht ist.
Produktinformation Optische Brandmelder NOM / NOM K 100 LSN PI − 34.62c 6.5. Melderstörung 6.5.1. Meldertausch erforderlich/Melder stark verschmutzt Strom 100% Störung Tausch leichte Verschmutzung Ruhewert Störung Zeit Infolge von Verschmutzung steigt der durch die Fotozelle hervorgerufene Strom an. Erreicht der Messwert bei 16 aufeinanderfolgenden Verschmut− zungsmessungen die 30%−Schwelle, kann eine Meldung abge- setzt werden.
Produktinformation Optische Brandmelder NOM / NOM K 100 LSN PI − 34.62c 6.5.2. Melder ist zu unempfindlich Der Melder schaltet sich automatisch ab, wenn der Messwert um ca. 20% unter der 0%−Schwelle liegt. Ein sicheres Erkennen von Rauchpartikeln ist nicht möglich, da der Melder zu unempfindlich geworden ist.
Produktinformation Optische Brandmelder NOM / NOM K 100 LSN PI − 34.62c 6.6. Planungsüberprüfung/Nutzungsänderung Neben den Überwachungs− und Meldungsfunktionen kann vom Melder in einem Son- derbetriebsmodus die analoge Messgröße in Echtzeit abgefragt werden. Diese Werte können zu weiteren Aussagen herangezogen werden. 6.6.1.
Produktinformation Optische Brandmelder NOM / NOM K 100 LSN PI − 34.62c 6.6.2. Nutzungsänderung Strom Störung Tausch Nutzungsänderung leichte Verschmutzung Ruhewert Störung Zeit Die Kennlinie stellt den Verlauf eines Melders dar, der sich schon einige Zeit in Betrieb befindet. Der Wert ist wegen Verschmutzung leicht erhöht. Der Melder ist jedoch voll funktionsfähig.
8. Montagezeichnungen der Meldersockel 8.1. Standard−Meldersockel NMS 100, NMS 100 V Bohrung für Befestigungsschraube C2 + Richtungspfeil für LED − und Bosch−Zeichen Bohrung für Befestigungsschraube ∅ 69 8.2. Feuchtraum−Meldersockel NMS F 100, NMS F 100 V Bohrungen für Befestigungsschrauben PG −Verschraubung Richtungspfeil für LED...
Seite 23
Produktinformation Optische Brandmelder NOM / NOM K 100 LSN PI − 34.62c 8.3. Hohlraum−Meldersockel NMS H 100, NMS H 100V Richtungspfeil für LED und Bosch−Zeichen C2 + − Haltekralle für Hohlraumbefestigung BDL−2.799.330.817 A5. de/ 29.12.2004 Seite 23 von 30 ST−FIR/ PRM1 / deh...
Distanzrohr werden. 8.5. Montagehinweise für Meldersockel Bei Sockelmontage ist zu beachten, dass sich Leuchtdiode und Bosch−Zeichen an der Stelle befinden, in die der Richtungspfeil weist. Die Projektierungsrichtlinie hin- sichtlich Montagehöhe, Melderabstand usw. ist zu beachten. NMS 100 / NMS 100 V / NMS F 100 / NMS F 100 V Die Montage der Meldersockel NMS 100 / NMS 100 V / NMS F 100 / NMS F 100 V erfolgt mit zwei Schrauben ∅...
Produktinformation Optische Brandmelder NOM / NOM K 100 LSN PI − 34.62c 8.6. Anschaltzeichnung 8.6.1. Meldersockel NMS 100 C2 + b LSN 1 b LSN 2 a LSN 1 a LSN 2 − Kl.1 Kl.2 Kl.3 Kl.4 − Anschlussbelegung b LSN 1 kommend von der Zentrale oder vorhergehendem LSN−Element a LSN 1 kommend von der Zentrale oder vorhergehendem LSN−Element...
Wartungsintervalle auf Angaben des Geräteherstellers verweist. D Wartungs− und Inspektionsarbeiten sollten regelmäßig und von geschultem Fachpersonal ausgeführt werden. D Bosch Sicherheitssysteme empfiehlt mindestens 1 x jährlich eine Funktions− und Sichtprüfung. 9.1. Reparatur Bei einem Defekt wird der Melder komplett ausgetauscht.
Seite 27
Produktinformation Optische Brandmelder NOM / NOM K 100 LSN PI − 34.62c 9.4. Service−Zubehör Sachnummer Bezeichnung 4.998.112.113 ST Universal−Meldertauscher. 4.998.112.071 ST Testgerät für optische Rauchmelder. 4.998.112.074 ST Solo A3−001 Rauchmelder−Prüfgas (250ml−Spraydose). 4.998.112.069 ST Teleskopstange (1m − 3,38m) aus Fiberglas. Mit max. 3 Verlängerungsstangen ausbaubar. 4.998.112.070 ST Verlängerungsstange aus Fiberglas (1m).
