BOSCH
Betriebsanleitung
Ansaugrauchmelder
mit 1 oder 2 Detektoren
Beschreibung
Der Ansaugrauchmelder RAS 100 LSN hat die Aufgabe, aus
einem zu überwachenden Raum über ein Rohrleitungsnetz
kontinuierliche Luftproben zu entnehmen und sie einem oder
zwei Rauchmelder/n zuzuführen.
Das RAS 100 LSN besteht aus Detektorkasten und Ansaug-
leitung. In der Ansaugleitung sind symmetrisch angeordnete
Ansaugöffnungen, welche in ihrer Größe so dimensioniert sind,
dass jede Öffnung die gleiche Luftmenge entnimmt. Die An-
saugleitung kann I-, U-, T- oder H-förmig ausgelegt sein.
Im Detektorkasten ist ein Hochleistungs-Ventilator integriert,
der für eine ununterbrochene Luftzufuhr vom Ansaugleitungs-
netz zum Detektorkasten sorgt. Eine Luftstromüberwachung
erkennt eventuelle Verstopfungen und Rohrbrüche in der An-
saugleitung.

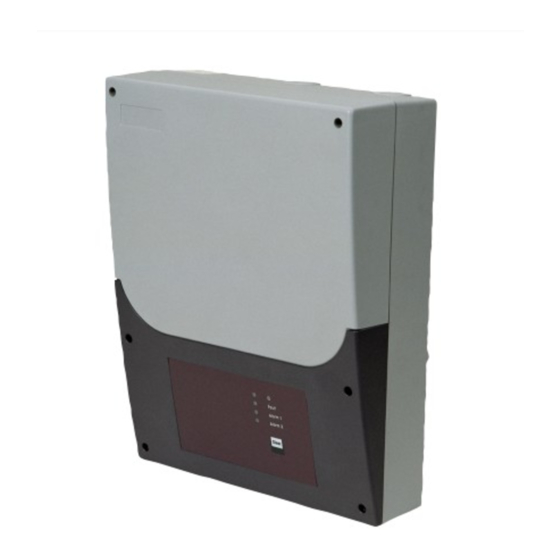

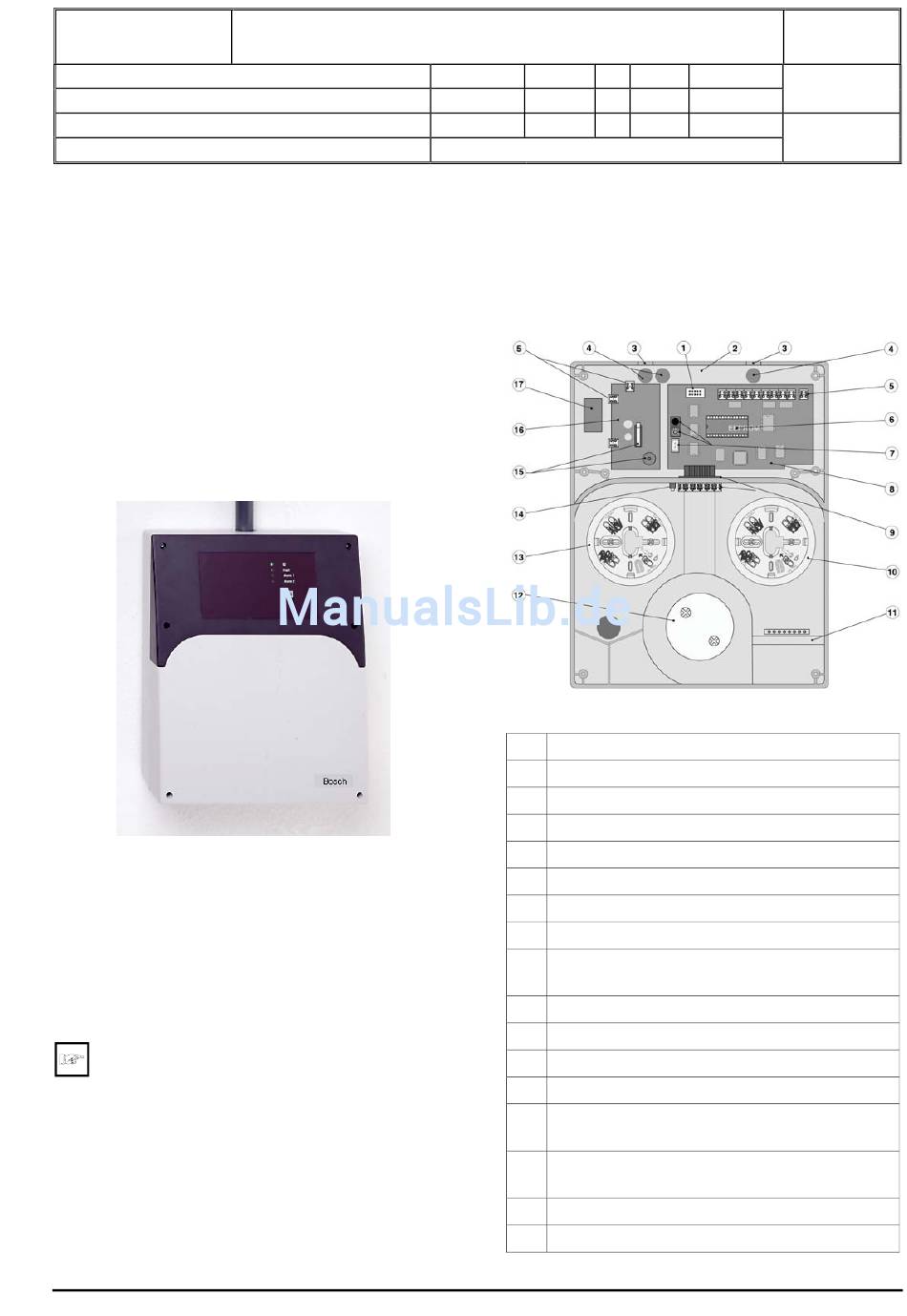

Abb. 1 RAS 100 LSN
Das RAS 100 LSN wird mit einem speziellen, hochempfind-
lichen O 400 LSN-RAS Rauchmelder bestückt.
Es ist in zwei Ausführungen erhältlich:
• RAS 100 LSN-1 bestückt mit einem Meldersockel
• RAS 100 LSN-2 bestückt mit zwei Meldersockeln.
Durch die Integration des Netztableaukopplers NTK 100 LSN
wird das RAS 100 LSN voll LSN fähig.
Achtung: Die Meldersockel und der NTK 100 LSN sind
bereits im RAS 100 LSN montiert und verdrahtet. Die
Melder selbst müssen separat bestellt werden.
Das RAS 100 LSN kann eingesetzt werden zur:
• Einrichtungsüberwachung: EDV-Anlagen, Elektrovertei-
ler, Schaltschränke, usw.,
• Raumüberwachung: EDV-Räume, Hochregallager, Hohl-
böden, Kulturgüterschutz, Trafostationen, Gefängniszellen,
usw..
RAS 100 LSN mit O 400 LSN-RAS
Bosch Sicherheitssysteme GmbH - Robert-Koch-Str. 100 - D-85521 Ottobrunn
Stand
Datum
Ind. Änd.-Nr Kurzzeichen
Erstausgabe
29.01.99
---
aktuelle
21.07.03
Ref.Dok.
T 138656 d
Weitere Anwendungsgebiete des RAS 100 LSN sind Be-
reiche, wo üblicherweise konventionelle Punktmelder ein-
gesetzt werden. Dabei sind von Fall zu Fall die örtlichen
Bestimmungen und Vorschriften zu beachten.
Anschluss
Abb. 2 Innenansicht des RAS 100 LSN
1
Steckanschluss für das Anzeige-/ Bedienfeld
2
Ansaugleitung
3
Sollbruchstellen für Kabelverschraubungen
4
Gummitüllen zur Kabeleinführung
5
Geräte-Anschlussklemmen (aufsteckbar)
6
EEPROM (speichert anlagenspezifische Konfiguration)
7
Interne Bedienelemente für die Systemkonfiguration
8
Grundplatine GPR 51 (Grundprint)
9
Durchführungsprint DFP 51
(Anschlussplatine für Ventilator und Melder)
10
Sockel 1 für speziellen Rauchmelder O 400 LSN-RAS
11
Optionaler Staubfilter
12
Hochleistungsventilator
13
Sockel 2 für 2. Melder (nur im RAS 100 LSN-2)
14
Mikroschalter für Geräteüberwachung
(auf dem Durchführungsprint DFP 51)
15
Mikroschalter und Summer des NTK 100 LSN
(nicht aktiviert)
16
NTK 100 LSN (Kopplerplatine zur Integration in das LSN)
17
Klemmenblock
freigegeben
He
He
zab
Druck
BOSCH
1
