IC-KP2-1HB6-2V15B
Installation
5.4.2
Schreib-/Lesekopf

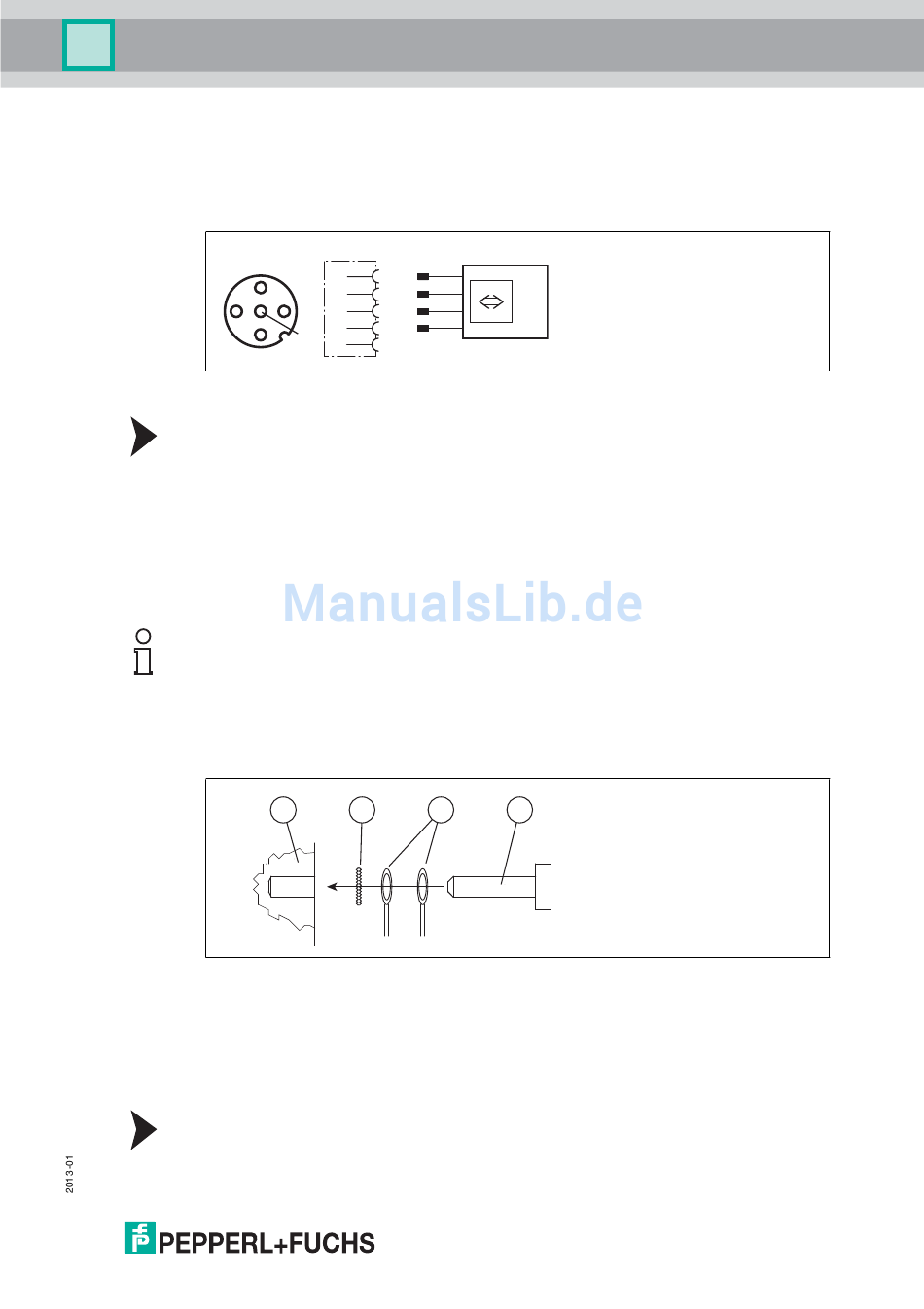

An die IDENTControl Compact können Sie entweder einen Schreib-/Lesekopf
(125 kHz oder 13,56 MHz) oder einen Schreib-/Lesekopf mit elektromagnetischer
Kopplung (UHF mit 868 MHz) anschließen.
Gehäuse-Buchse
3
Passender Schreib-/Lesekopf siehe Kapitel 4.1.1.
Schreib-/Lesekopf anschließen
Schließen Sie den Schreib-/Lesekopf mit passendem Anschlusskabel über die
M12-Steckverbindung an der Buchse auf der Gehäuseoberseite an. Passende
Anschlusskabel siehe Kapitel 4.2.1.
5.4.3
Erdungsanschluss
Die IDENTControl Compact Auswerteeinheit schließen Sie über eine Schraube
rechts unten am Gehäuse an die Erde an.
Hinweis!
Um eine sichere Erdung zu gewährleisten, müssen Sie die Zahnscheibe
zwischen den Quetschverbindern und dem Gehäuse montieren.
Verwenden Sie einen Schutzerde-Leiter mit einem Leitungsquerschnitt von
mindestens 4 mm
1
Gehäuse
2
Zahnscheibe
3
Quetschverbinder
4
Sicherungsschraube
IDENTControl Compact an Erde anschließen
Schrauben Sie den Schutzerde-Leiter mit einem Quetschverbinder an das
Gehäuse an.
Schreib-Lesekopf
4
1
2
3
1
4
5
5
2
2
.
1
2
+
A
-
B
3
4
