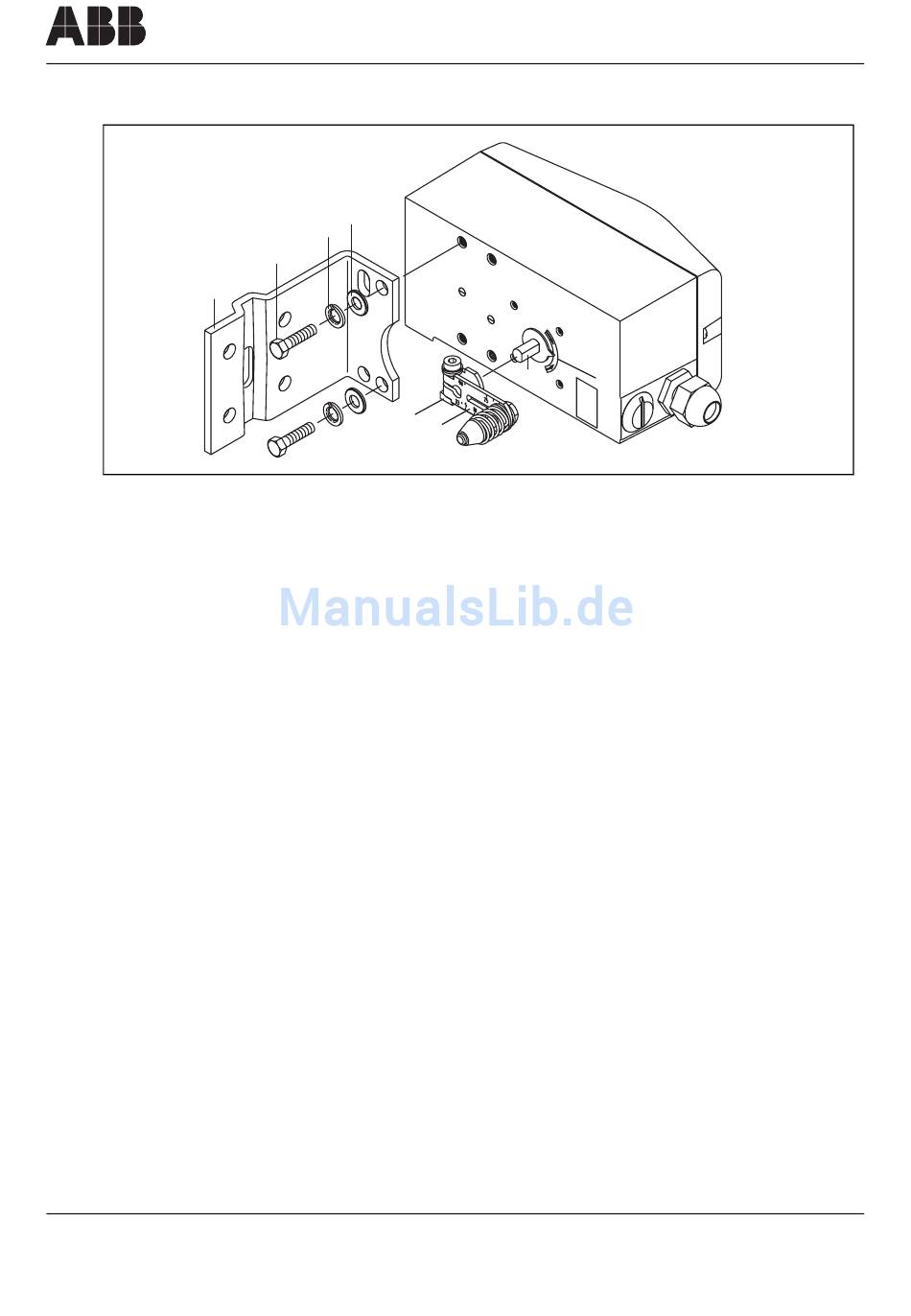

3. Hebel und Winkel am TZIDC-110 montieren
5
• Hebel (1) hinten auf die Achse (2) des TZIDC-110 aufsetzen (durch angeschnittene
Form der Achse nur in einer Richtung möglich)
• anhand der Pfeilmarkierung (3) prüfen, ob der Hebel sich im Arbeitsbereich (zwi-
schen den Pfeilen) bewegt
• Kontermutter (4) am Hebel handfest anziehen
• den vorbereiteten TZIDC-110 mit noch losem Anbauwinkel (5) so an den Antrieb
halten, dass die Konusrolle des Hebels in den Bügel eintaucht, um festzustellen,
welche Bohrungen am TZIDC-110 für den Anbauwinkel verwendet werden müssen.
• Anbauwinkel (5) mit Schrauben (6), Federringen (7) und Unterlegscheiben (8) in den
entsprechenden Bohrungen am TZIDC-110-Gehäuse befestigen; Schrauben mög-
lichst gleichmäßig anziehen, um später Linearität zu gewährleisten. Den Anbauwin-
kel so in dem Langloch ausrichten, dass sich ein symmetrischer Arbeitsbereich
ergibt (Hebel bewegt sich zwischen den Pfeilen, (3)).
8
8
7
6
4
1
2
3
