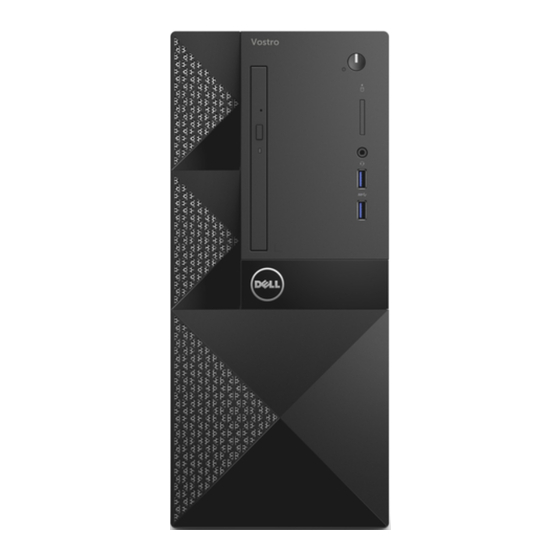

- Seite 1 Dell Vostro 3653 Benutzerhandbuch Vorschriftenmodell: D19M Vorschriftentyp: D19M002...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
© 2016 Dell Inc. oder Tochterunternehmen. Alle Rechte vorbehalten. Dieses Produkt ist durch US-amerikanische und internationale Urheberrechtsgesetze und nach sonstigen Rechten an geistigem Eigentum geschützt. Dell und das Dell Logo sind Marken von Dell Inc. in den Vereinigten Staaten und/oder anderen Geltungsbereichen. Alle anderen in diesem Dokument genannten Marken und Handelsbezeichnungen sind möglicherweise Marken der entsprechenden Unternehmen. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Arbeiten am Computer....................5 ................................5 Sicherheitshinweise ....................5 Vor der Arbeit an Komponenten im Innern des Computers ............................... 6 Ausschalten des Computers ......................... 6 Ausschalten des Computers — Windows 8 ........................7 Ausschalten des Computers — Windows 7 ..................... 7 Nach Abschluss der Arbeiten im Innern des Computers 2 Entfernen und Einbauen von Komponenten.............. - Seite 4 ..........................18 Diagnose-Betriebsanzeige-LED-Codes ...............................19 Diagnose-Fehlermeldungen ..............................23 Systemfehlermeldungen 4 System-Setup-Optionen....................25 ...............................27 System-Setup – Übersicht ............................28 Aufrufen des System-Setups 5 Technische Daten......................29 6 Kontaktaufnahme mit Dell..................... 32...
-
Seite 5: Arbeiten Am Computer
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. -
Seite 6: Ausschalten Des Computers
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. -
Seite 7: Ausschalten Des Computers - Windows 7
Schließen Sie die zuvor getrennten Telefon- und Netzwerkkabel wieder an den Computer an. Schließen Sie den Computer sowie alle daran angeschlossenen Geräte an das Stromnetz an. Schalten Sie den Computer ein. Überprüfen Sie, ob der Computer einwandfrei läuft, indem Sie Dell Diagnostics ausführen. -
Seite 8: Entfernen Und Einbauen Von Komponenten
Entfernen und Einbauen von Komponenten Dieser Abschnitt bietet detaillierte Informationen über das Entfernen und Einbauen von Komponenten Ihres Computers. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Verfahren sind folgende Werkzeuge erforderlich: • Kleiner Schlitzschraubenzieher • Kreuzschlitzschraubenzieher • Kleiner Kunststoffstift Entfernen der Abdeckung Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des... -
Seite 9: Installieren Der Blende
So entfernen Sie die Frontverkleidung: a. Heben Sie die Halterungen an, um die Frontverkleidung vom Computer zu lösen. b. Entfernen Sie die Frontverkleidung vom Computer. Installieren der Blende Führen Sie die Laschen an der Blende in die Öffnungen am Computer ein. Drücken Sie auf die Blende, bis die Laschen einrasten. -
Seite 10: Installieren Der
• Blende So entfernen Sie die : a. Öffnen Sie die Klappe der Frontverkleidung. b. Trennen Sie das Datenkabel und das Stromkabel von den Anschlüssen auf der [1, 2]. c. Schließen Sie die Klappe der Frontverkleidung [3]. d. Schieben Sie die aus dem Computer [5]. Installieren der Setzen Sie die in den Schacht für das optische Laufwerk ein, bis sie einrastet. -
Seite 11: Installieren Der Wlan-Karte
Installieren der WLAN-Karte Setzen Sie die WLAN-Karte in den entsprechenden Anschluss auf der Systemplatine ein. Verbinden Sie die WLAN-Kabel mit den Anschlüssen auf der WLAN-Karte. Setzen Sie die Kunststofflasche ein und ziehen Sie die Schraube fest, um die WLAN-Karte an der Systemplatine zu befestigen. Schließen Sie die Klappe der Frontverkleidung. -
Seite 12: Installieren Der Pcie-Erweiterungskarte
• Blende Öffnen Sie die Klappe der Frontverkleidung. So entfernen Sie die PCIe-Erweiterungskarte: a. Ziehen Sie am Freigabehebel zum Entsperren der PCIe-Erweiterungskarte [1]. b. Drücken Sie auf die Freigabelasche [2] und heben Sie die PCIe-Erweiterungskarte aus dem Computer [3]. Installieren der PCIe-Erweiterungskarte Ziehen Sie am Freigabehebel, um ihn zu öffnen. -
Seite 13: Einbauen Des Netzschalters
• Blende Öffnen Sie die Klappe der Frontverkleidung. So entfernen Sie den Netzschalter: a. Trennen Sie das Netzschalterkabel von der Systemplatine [1]. b. Lösen Sie das Netzschalterkabel aus der Halteklammer. c. Drücken Sie auf die Freigabelasche [2] und schieben Sie den Netzschalter aus dem Computer [3]. Einbauen des Netzschalters Setzen Sie den Netzschalter in den Steckplatz ein und drücken Sie ihn an, bis er mit einem Klick einrastet. -
Seite 14: Installieren Der Kühlkörperbaugruppe
c. Nehmen Sie die Kühlkörpergruppe vom Computer ab [6]. Installieren der Kühlkörperbaugruppe Positionieren Sie die Kühlkörperbaugruppe auf dem Prozessor. Ziehen Sie die unverlierbaren Schrauben fest, um die Kühlkörperbaugruppe an der Systemplatine zu befestigen. Verbinden Sie das Kabel der Kühlkörperbaugruppe mit dem Anschluss auf der Systemplatine. Schließen Sie die Klappe der Frontverkleidung. -
Seite 15: Entfernen Des Systemlüfters
Schließen Sie die Klappe der Frontverkleidung. Bauen Sie folgende Komponenten ein: Blende Abdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen des Systemlüfters Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 16: Einsetzen Der Systemplatine
Einsetzen der Systemplatine Fassen Sie die Systemplatine an den Rändern an und richten Sie sie auf die Rückseite des Computers aus. Senken Sie die Systemplatine in den Computer ab, bis die Anschlüsse auf der Rückseite der Systemplatine an den Schlitzen in der Rückwand und die Schraubenöffnungen der Systemplatine an den Abstandshaltern des Computers ausgerichtet sind. -
Seite 17: Aufbau Der Systemplatine
Aufbau der Systemplatine SATA-Stromversorgungsanschluss SATA1 Header für LED-Leiste SATA0 SATA3 SATA2 SATA-Stromversorgungsanschluss Netzteil-Anschluss Knopfzellenbatterie Jumper zum Löschen des CMOS Jumper zum Deaktivieren des ME Jumper zum Löschen des Kennworts PCIex1 PCIex16 PCIex1 Anschluss für Systemlüfter CPU-Sockel Anschluss für CPU-Lüfter Netzteil-Anschluss Anschlüsse für Speichermodule Anschluss für Netzschalter... -
Seite 18: Problembehandlung Für Ihren Computer
Problembehandlung für Ihren Computer Sie können Computerprobleme während des Betriebs mithilfe von Anzeigen wie Diagnoseanzeigen, Signaltoncodes und Fehlermeldungen beheben. Diagnose-Betriebsanzeige-LED-Codes Tabelle 1. Diagnose-Betriebsanzeige-LED-Codes Status der Betriebsanzeige-LED Mögliche Ursache Schritte zur Fehlerbehebung • Schließen Sie das Stromkabel wieder am Der Computer ist ausgeschaltet, wird nicht Netzanschluss an der Rückseite des mit Strom versorgt oder befindet sich im Computers und an der Stromsteckdose... -
Seite 19: Diagnose-Fehlermeldungen
DISK C: FAILED INITIALIZATION (Laufwerk C: Die Festplatte konnte nicht initialisiert werden. Führen Sie die Fehler bei der Initialisierung) Festplattenlaufwerk-Tests von Dell Diagnostics aus. DRIVE NOT READY (Laufwerk nicht bereit). Zum Fortsetzen des Vorgangs muss ein Festplattenlaufwerk im Laufwerkschacht vorhanden sein. Installieren Sie ein Festplattenlaufwerk im entsprechenden Laufwerkschacht. - Seite 20 Sie den Computer von einem optischen Laufwerk neu. Fahren Sie anschließend den Computer herunter, setzen Sie das Festplattenlaufwerk wieder ein und starten Sie den Computer neu. Führen Sie die Festplattenlaufwerk-Tests von Dell Diagnostics aus. HARD-DISK DRIVE CONTROLLER FAILURE 0 (Fehler...
- Seite 21 NO TIMER TICK INTERRUPT (Kein periodischer Möglicherweise ist ein Chip auf der Systemplatine defekt. Interrupt) Führen Sie die System-Chipsatz-Tests in Dell Diagnostics aus. NOT ENOUGH MEMORY OR RESOURCES. EXIT SOME Es sind zu viele Programme geöffnet. Schließen Sie alle Fenster PROGRAMS AND TRY AGAIN (Nicht genügend...
- Seite 22 Das Betriebssystem kann eine bestimmte Spur auf der Festplatte nicht finden. SHUTDOWN FAILURE (Fehler beim Herunterfahren) Möglicherweise ist ein Chip auf der Systemplatine defekt. Führen Sie die System-Chipsatz-Tests in Dell Diagnostics aus. Wenn diese Meldung erneut angezeigt wird, wenden Sie sich an Dell.
-
Seite 23: Systemfehlermeldungen
[nnnn]. For die Startroutine aufgrund desselben Fehlers nicht abschließen. help in resolving this problem, please note this checkpoint and contact Dell Technical Support (Alarm! Frühere Versuche, das System zu starten, sind bei Prüfpunkt [nnnn] fehlgeschlagen. Notieren Sie diesen Prüfpunkt und wenden Sie sich an den technischen Support von Dell.) - Seite 24 Systemmeldung Beschreibung Problem mit dem Festplattenlaufwerk hinweisen.)
-
Seite 25: System-Setup-Optionen
System-Setup-Optionen Tabelle 4. - Main (Haupteinstellungen) System Time Zeigt die Systemzeit an. Ermöglicht das Rücksetzen der internen Uhr des Computers. System Date Zeigt das Systemdatum an. Ermöglicht das Rücksetzen des Datums im internen Kalender des Computers. BIOS Version Zeigt die BIOS-Version an. Product Name Zeigt die Nummer des Computermodells an. - Seite 26 Default: Disabled (Standardeinstellung: Deaktiviert) USB Emulation Ermöglicht das Aktivieren oder Deaktivieren der USB-Emulationsfunktion. Default: Enabled (Standardeinstellung: Aktiviert) SW Guard Extensions (SGX) Ermöglicht das Aktivieren oder Deaktivieren der SW Guard Extensions (SGX). Default: Disabled (Standardeinstellung: Deaktiviert) USB Configuration Ermöglicht das Aktivieren oder Deaktivieren der USB-Anschlüsse. Front USB Ports: Enabled (Vorderseitige USB-Anschlüsse: Aktiviert) Rear USB Ports: Enabled (Rückseitige USB-Anschlüsse: Aktiviert) Power Options...
-
Seite 27: System-Setup - Übersicht
Firmware TPM Ermöglicht das Aktivieren oder Deaktivieren der Firmware TPM. Default: Disabled (Standardeinstellung: Deaktiviert) HDD Protection Ermöglicht das Ändern der Festplatten-Schutzfunktion. Default: Disabled (Standardeinstellung: Deaktiviert) Tabelle 7. - Boot (Start) Boot List Option Zeigt die Startmodi an. Default: UEFI (Standardeinstellung: UEFI) Die Optionen "File Browser Add Boot“... -
Seite 28: Aufrufen Des System-Setups
Aufrufen des System-Setups Schalten Sie den Computer ein oder führen Sie einen Neustart durch. Drücken Sie unmittelbar nach Anzeige des weißen Dell-Logos auf F2 oder F12. Die System-Setup-Seite wird angezeigt. ANMERKUNG: Falls Sie zu lange gewartet haben und das Betriebssystem-Logo erscheint, warten Sie weiter, bis der... -
Seite 29: Technische Daten
Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Die folgenden Angaben enthalten nur die technischen Daten, die laut Gesetz im Lieferumfang Ihres Computers enthalten sein müssen. Weitere Informationen über die Konfiguration Ihres Computers finden Sie im Abschnitt Help and Support (Hilfe und Support) des Windows- Betriebssystems. - Seite 30 Tabelle 13. Datenübertragung 10/100/1000-MBit/s-Ethernet Auf der Systemplatine integrierter Ethernet-Controller Wireless Bis zu Wi-Fi 802.11ac Bluetooth Tabelle 14. Systeminformationen Chipsatz Intel H110 Tabelle 15. Erweiterungsbus Busgeschwindigkeit: PCI Express PCIe 2.0 bei Geschwindigkeiten von bis zu 5,0 GT/s • SATA 3 GBit/s für optisches Laufwerk SATA •...
- Seite 31 Tabelle 19. Kontrollleuchten und Diagnoseanzeigen Anzeigeleuchte des Betriebsschalters Weiße Anzeige – Eine stetig weiß leuchtende Anzeige weist auf den Normalbetrieb; eine weiß blinkende Anzeige auf den Ruhemodus/Standby-Betrieb des Computers hin. Gelbe Anzeige – Eine stetig gelb leuchtende Anzeige weist auf einen Startfehler hin –...
-
Seite 32: Kontaktaufnahme Mit Dell
Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: Rufen Sie die Website Dell.com/support auf.
