3.5.1 Funktionsprüfung des Shutdown-Moduls
!
WARNUNG
Gehen Sie folgendermaßen vor:
• den Gehäusedeckel öffnen,
!
WARNUNG
• Den Schiebeschalter (1) aus der Mittelstellung „On" in die obere und untere Schal-
terstellung („Off1" bzw. „Off2") bringen und prüfen, ob der Antrieb dabei entlüftet.
1

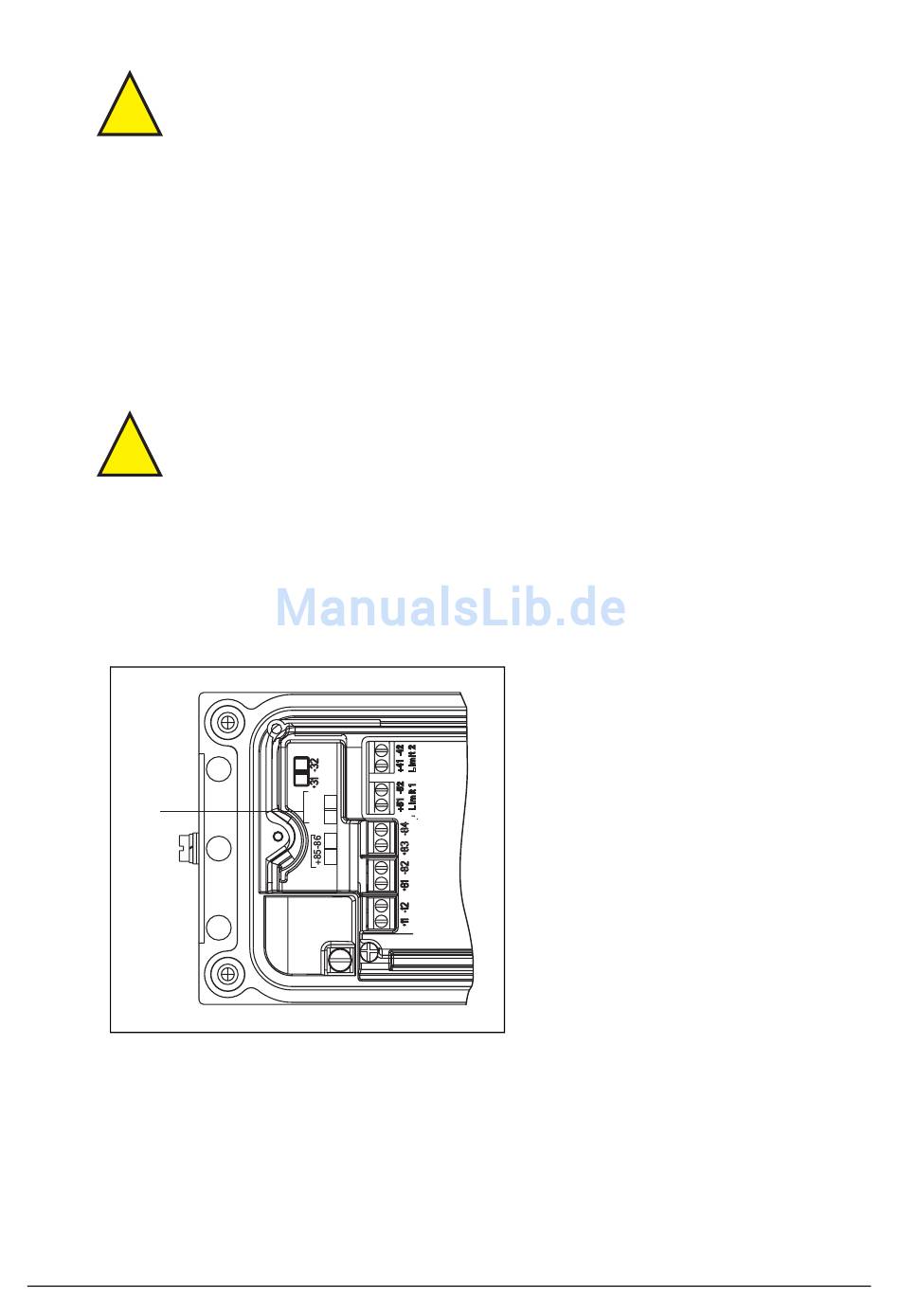

Bild 22
• den Schiebeschalter nach der Funktionsprüfung wieder zurücksetzen in die Mittel-
stellung („On"),
• den Gehäusedeckel montieren.
30
Wird das optionale Shutdown-Modul eingesetzt, muss spätestens alle
zwei Jahre eine Funktionsprüfung durchgeführt werden, um
sicherzustellen, dass das Gerät gemäß DIN V 19250 ordnungsgemäß
funktioniert. Andernfalls erlischt auch die AK4-Zulassung.
Die Funktionsprüfung erfordert das Öffnen des Gehäuses und darf
nie in explosionsgefährdeter Atmosphäre erfolgen. Führen Sie die
Prüfung daher nur in der Werkstatt durch oder stellen Sie sicher,
dass das Gerät nicht von explosionsgefährdeter Atmosphäre
umgeben ist. Anderfalls besteht Explosionsgefahr!
Behandeln Sie den Gehäusedeckel mit Vorsicht! Andernfalls kann es
zu einer Beschädigung der Dichtfläche kommen. In diesem Fall ist
der Explosionsschutz „Ex d" nicht mehr gewährleistet.
Den Gehäusedeckel beim Öffnen in der Mitte greifen. Dabei nicht
verkanten! Den Gehäusedeckel nur auf einer glatten und sauberen
Oberfläche ablegen. Jegliche Verschmutzungen der Dichtfläche
vermeiden.
Off1
On
Off2
Schiebeschalter des
Shutdown-Moduls
