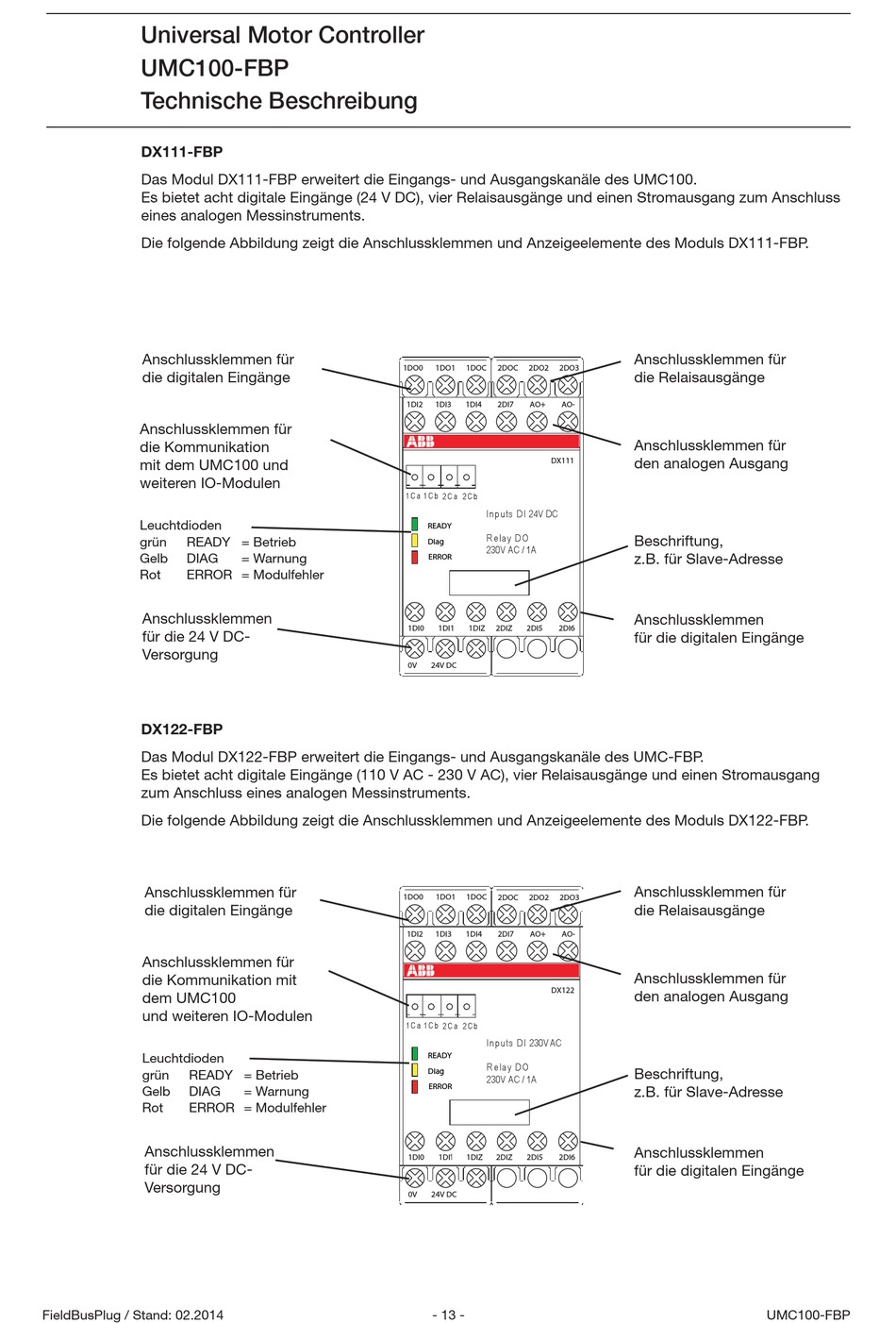

Universal Motor Controller
UMC100-FBP
Technische Beschreibung
DX111-FBP
Das Modul DX111-FBP erweitert die Eingangs- und Ausgangskanäle des UMC100.
Es bietet acht digitale Eingänge (24 V DC), vier Relaisausgänge und einen Stromausgang zum Anschluss
eines analogen Messinstruments.
Die folgende Abbildung zeigt die Anschlussklemmen und Anzeigeelemente des Moduls DX111-FBP.
Anschlussklemmen für
die digitalen Eingänge
Anschlussklemmen für
die Kommunikation
mit dem UMC100 und
weiteren IO-Modulen
Leuchtdioden
grün READY = Betrieb
Gelb DIAG
Rot ERROR = Modulfehler
Anschlussklemmen
für die 24 V DC-
Versorgung
DX122-FBP
Das Modul DX122-FBP erweitert die Eingangs- und Ausgangskanäle des UMC-FBP.
Es bietet acht digitale Eingänge (110 V AC - 230 V AC), vier Relaisausgänge und einen Stromausgang
zum Anschluss eines analogen Messinstruments.
Die folgende Abbildung zeigt die Anschlussklemmen und Anzeigeelemente des Moduls DX122-FBP.
Anschlussklemmen für
die digitalen Eingänge
Anschlussklemmen für
die Kommunikation mit
dem UMC100
und weiteren IO-Modulen
Leuchtdioden
grün READY = Betrieb
Gelb DIAG
Rot ERROR = Modulfehler
Anschlussklemmen
für die 24 V DC-
Versorgung
FieldBusPlug / Stand: 02.2014
1DO0
1DI2

1 C a 1 C b 2 C a 2 C b
= Warnung
1DI0
0V
1DO0
1DI2

1 C a 1 C b 2 C a 2 C b
= Warnung
1DI0
0V
1DO1 1DOC 2DOC 2DO2 2DO3
1DI3 1DI4 2DI7 AO+ AO-
DX111
Inputs D I 24V DC
READY
R ela y D O
Diag
230V AC / 1A
ERROR
1DI1 1DIZ 2DIZ 2DI5 2DI6
24V DC
1DO1 1DOC 2DOC 2DO2 2DO3
1DI3 1DI4 2DI7 AO+ AO-
DX122
Inputs D I 230V AC
READY
R ela y D O
Diag
230V AC / 1A
ERROR
1
1DI 1DIZ 2DIZ 2DI5 2DI6
24V DC
- 13 -
Anschlussklemmen für
die Relaisausgänge
Anschlussklemmen für
den analogen Ausgang
Beschriftung,
z.B. für Slave-Adresse
Anschlussklemmen
für die digitalen Eingänge
Anschlussklemmen für
die Relaisausgänge
Anschlussklemmen für
den analogen Ausgang
Beschriftung,
z.B. für Slave-Adresse
Anschlussklemmen
für die digitalen Eingänge
UMC100-FBP
