2 INSTALLATIONSBEDINGUNGEN

Große
Temperaturunterschiede
vermeiden
> 2 x Mindest - > 5 x Mindest -
Rohrdurchmesser Rohrdurchmesser
Durchflußrichtung
Typische Installation
Genügend Abstand
zum Ablesen der
Anzeige
Standort
Verfüllung
Installation im Erdreich
2
Vor tropfenden oder
überlaufenden Flüssigkeiten
schützen

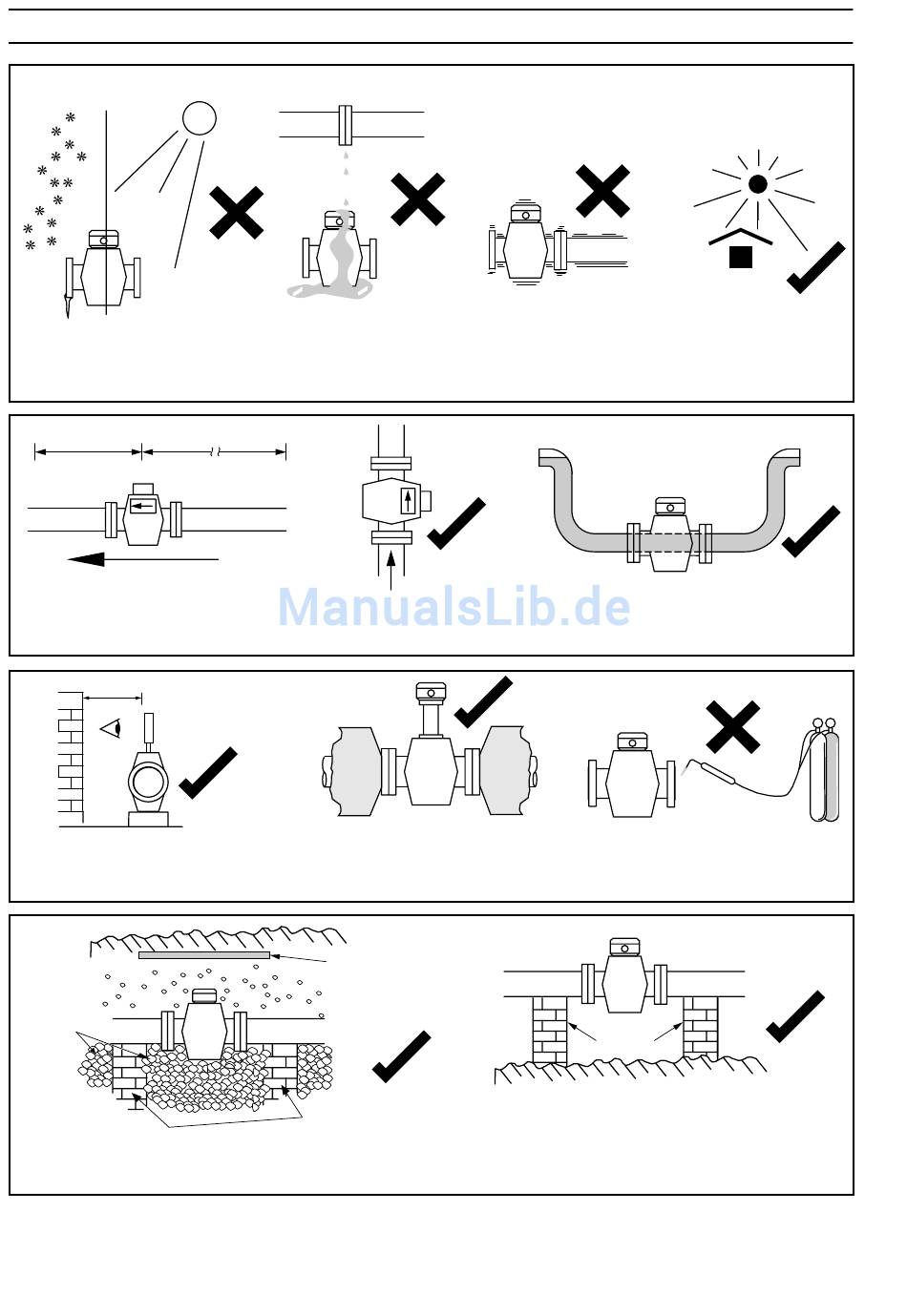

Abb. 2.1 Umgebungsbedingungen
Durchflußrichtung
Abb. 2.2 Durchflußbedingungen
Isolationsunterbrechung bei
Hochtemperatur-Ausführung
Abb. 2.3 Standort und allgemeine Vorkehrungen
Metallschutzblech
Stützlager
Abb. 2.4 Installationsorte und allgemeine Vorsichtsmaßnahmen
Vibrationssfreien
Einbauort suchen
gefüllter Sensor
Hitze in der Nähe der
Meßrohrauskleidung
Stützlager
Standard-Installation
Vor Hitze und direkter
Sonne schützen
vermeiden
