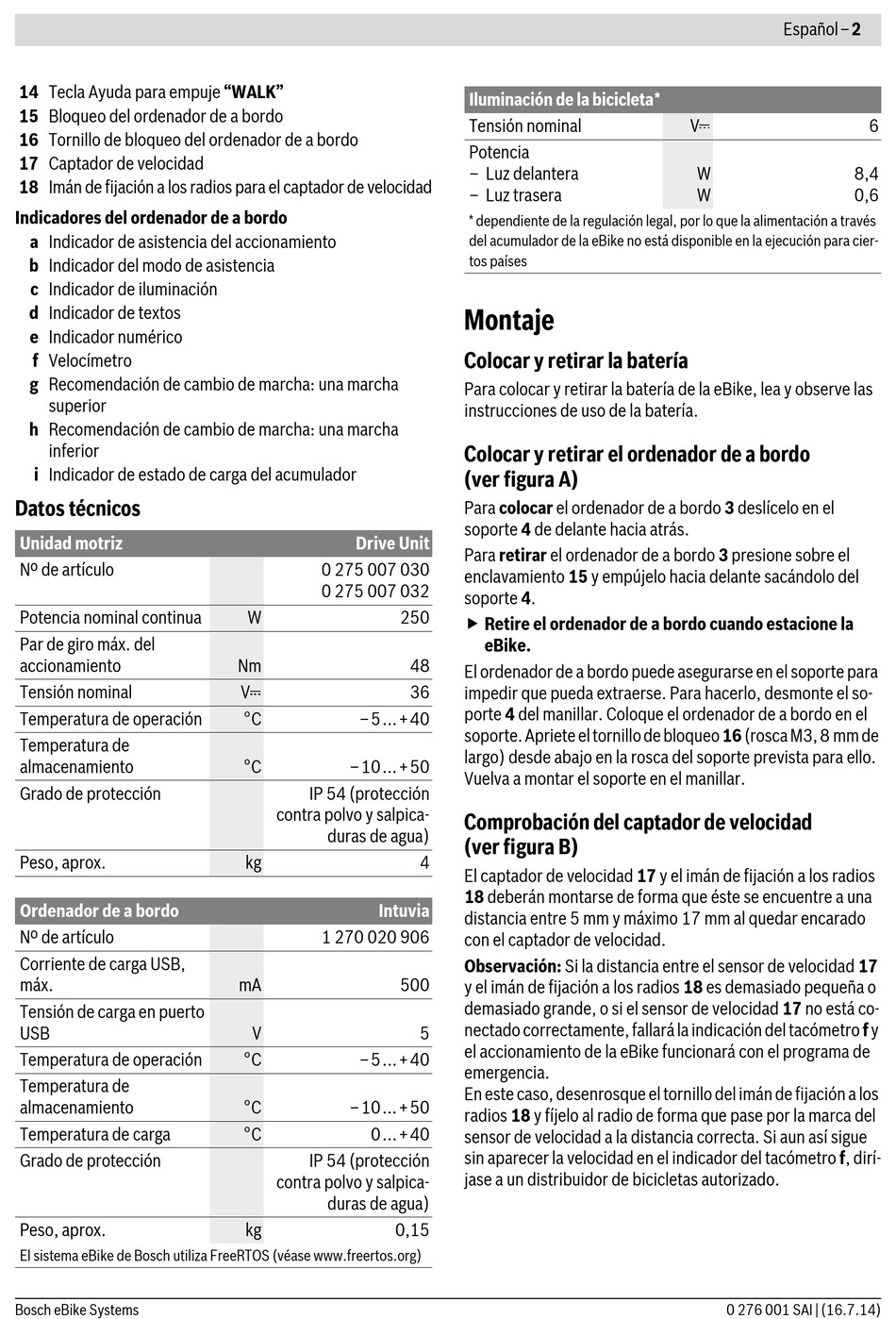

Datos Técnicos; Montaje - Bosch Active Line Originalbetriebsanleitung

14 Tecla Ayuda para empuje "WALK"
15 Bloqueo del ordenador de a bordo
16 Tornillo de bloqueo del ordenador de a bordo
17 Captador de velocidad
18 Imán de fijación a los radios para el captador de velocidad
Indicadores del ordenador de a bordo
a Indicador de asistencia del accionamiento
b Indicador del modo de asistencia
c Indicador de iluminación
d Indicador de textos
e Indicador numérico
f Velocímetro
g Recomendación de cambio de marcha: una marcha
superior
h Recomendación de cambio de marcha: una marcha
inferior
i Indicador de estado de carga del acumulador
Datos técnicos
Unidad motriz
Nº de artículo
Potencia nominal continua
Par de giro máx. del
accionamiento
Tensión nominal
Temperatura de operación
Temperatura de
almacenamiento
Grado de protección
Peso, aprox.
Ordenador de a bordo
Nº de artículo
Corriente de carga USB,
máx.
Tensión de carga en puerto
USB
Temperatura de operación
Temperatura de
almacenamiento
Temperatura de carga
Grado de protección
Peso, aprox.
El sistema eBike de Bosch utiliza FreeRTOS (véase www.freertos.org)
Bosch eBike Systems
Drive Unit
0 275 007 030
0 275 007 032
W 250
Nm
V
°C –5...+40
°C –10...+50
IP 54 (protección
contra polvo y salpica-
duras de agua)
kg
Intuvia
1 270 020 906
mA 500
V
°C –5...+40
°C –10...+50
°C 0...+40
IP 54 (protección
contra polvo y salpica-
duras de agua)
kg 0,15
Iluminación de la bicicleta*
Tensión nominal
Potencia
– Luz delantera
– Luz trasera
* dependiente de la regulación legal, por lo que la alimentación a través
del acumulador de la eBike no está disponible en la ejecución para cier-
tos países

Montaje

Colocar y retirar la batería
Para colocar y retirar la batería de la eBike, lea y observe las
instrucciones de uso de la batería.
Colocar y retirar el ordenador de a bordo
(ver figura A)
Para colocar el ordenador de a bordo 3 deslícelo en el
soporte 4 de delante hacia atrás.
Para retirar el ordenador de a bordo 3 presione sobre el
enclavamiento 15 y empújelo hacia delante sacándolo del
soporte 4.
 Retire el ordenador de a bordo cuando estacione la
eBike.
48
El ordenador de a bordo puede asegurarse en el soporte para
36
impedir que pueda extraerse. Para hacerlo, desmonte el so-
porte 4 del manillar. Coloque el ordenador de a bordo en el
soporte. Apriete el tornillo de bloqueo 16 (rosca M3, 8 mm de
largo) desde abajo en la rosca del soporte prevista para ello.
Vuelva a montar el soporte en el manillar.
Comprobación del captador de velocidad
(ver figura B)
4
El captador de velocidad 17 y el imán de fijación a los radios
18 deberán montarse de forma que éste se encuentre a una
distancia entre 5 mm y máximo 17 mm al quedar encarado
con el captador de velocidad.
Observación: Si la distancia entre el sensor de velocidad 17
y el imán de fijación a los radios 18 es demasiado pequeña o
demasiado grande, o si el sensor de velocidad 17 no está co-
nectado correctamente, fallará la indicación del tacómetro f y
5
el accionamiento de la eBike funcionará con el programa de
emergencia.
En este caso, desenrosque el tornillo del imán de fijación a los
radios 18 y fíjelo al radio de forma que pase por la marca del
sensor de velocidad a la distancia correcta. Si aun así sigue
sin aparecer la velocidad en el indicador del tacómetro f, dirí-
jase a un distribuidor de bicicletas autorizado.
