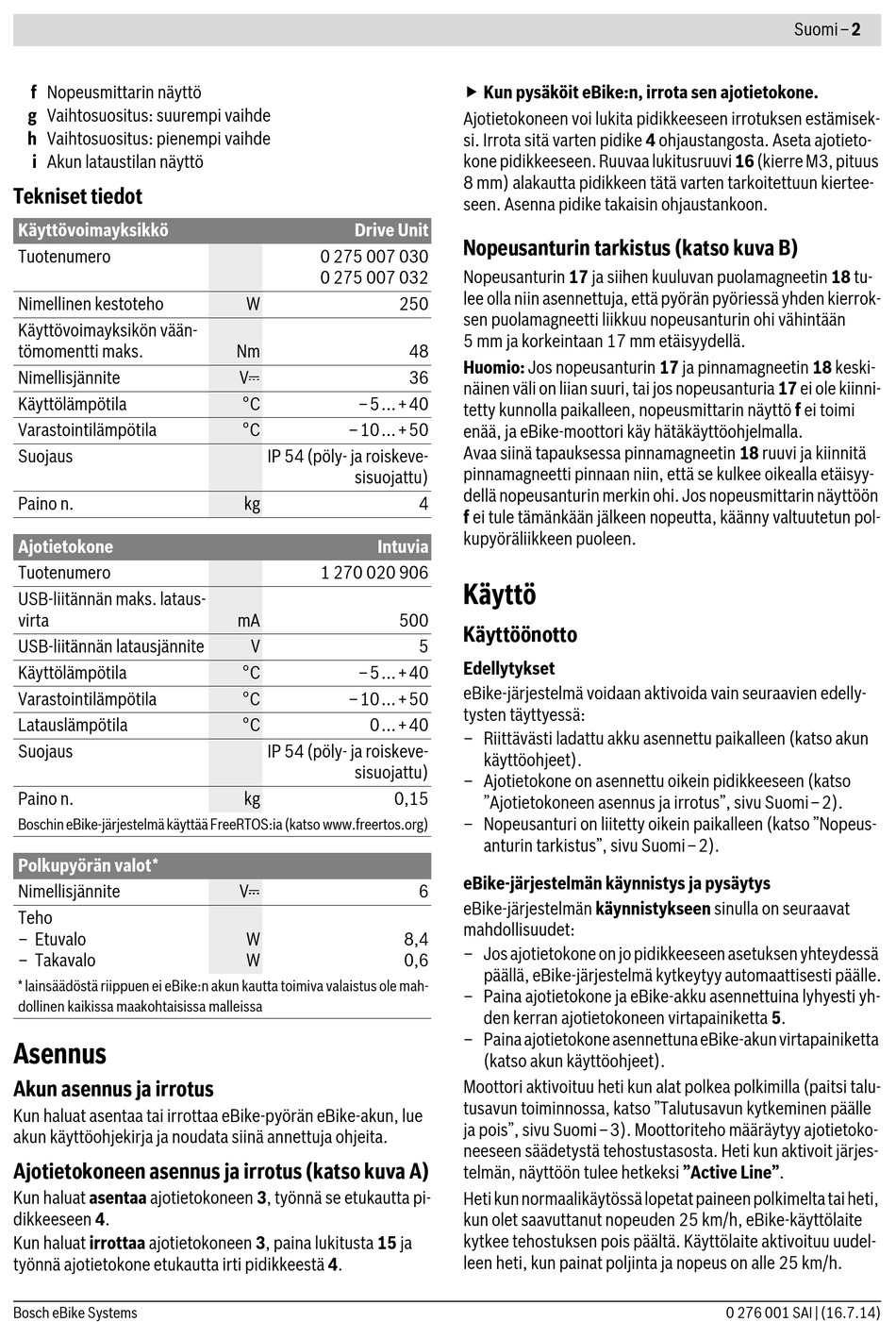

Tekniset Tiedot - Bosch Active Line Originalbetriebsanleitung

f Nopeusmittarin näyttö
g Vaihtosuositus: suurempi vaihde
h Vaihtosuositus: pienempi vaihde
i Akun lataustilan näyttö

Tekniset tiedot

Käyttövoimayksikkö
Tuotenumero
Nimellinen kestoteho
Käyttövoimayksikön vään-
tömomentti maks.
Nimellisjännite
Käyttölämpötila
Varastointilämpötila
Suojaus
Paino n.
Ajotietokone
Tuotenumero
USB-liitännän maks. lataus-
virta
USB-liitännän latausjännite
Käyttölämpötila
Varastointilämpötila
Latauslämpötila
Suojaus
Paino n.
Boschin eBike-järjestelmä käyttää FreeRTOS:ia (katso www.freertos.org)
Polkupyörän valot*
Nimellisjännite
Teho
– Etuvalo
– Takavalo
* lainsäädöstä riippuen ei eBike:n akun kautta toimiva valaistus ole mah-
dollinen kaikissa maakohtaisissa malleissa
Asennus
Akun asennus ja irrotus
Kun haluat asentaa tai irrottaa eBike-pyörän eBike-akun, lue
akun käyttöohjekirja ja noudata siinä annettuja ohjeita.
Ajotietokoneen asennus ja irrotus (katso kuva A)
Kun haluat asentaa ajotietokoneen 3, työnnä se etukautta pi-
dikkeeseen 4.
Kun haluat irrottaa ajotietokoneen 3, paina lukitusta 15 ja
työnnä ajotietokone etukautta irti pidikkeestä 4.
Bosch eBike Systems
Drive Unit
0 275 007 030
0 275 007 032
W 250
Nm
V
°C –5...+40
°C –10...+50
IP 54 (pöly- ja roiskeve-
sisuojattu)
kg
Intuvia
1 270 020 906
mA 500
V
°C –5...+40
°C –10...+50
°C 0...+40
IP 54 (pöly- ja roiskeve-
sisuojattu)
kg 0,15
V
W 8,4
W 0,6
 Kun pysäköit eBike:n, irrota sen ajotietokone.
Ajotietokoneen voi lukita pidikkeeseen irrotuksen estämisek-
si. Irrota sitä varten pidike 4 ohjaustangosta. Aseta ajotieto-
kone pidikkeeseen. Ruuvaa lukitusruuvi 16 (kierre M3, pituus
8 mm) alakautta pidikkeen tätä varten tarkoitettuun kiertee-
seen. Asenna pidike takaisin ohjaustankoon.
Nopeusanturin tarkistus (katso kuva B)
Nopeusanturin 17 ja siihen kuuluvan puolamagneetin 18 tu-
lee olla niin asennettuja, että pyörän pyöriessä yhden kierrok-
sen puolamagneetti liikkuu nopeusanturin ohi vähintään
5 mm ja korkeintaan 17 mm etäisyydellä.
48
Huomio: Jos nopeusanturin 17 ja pinnamagneetin 18 keski-
36
näinen väli on liian suuri, tai jos nopeusanturia 17 ei ole kiinni-
tetty kunnolla paikalleen, nopeusmittarin näyttö f ei toimi
enää, ja eBike-moottori käy hätäkäyttöohjelmalla.
Avaa siinä tapauksessa pinnamagneetin 18 ruuvi ja kiinnitä
pinnamagneetti pinnaan niin, että se kulkee oikealla etäisyy-
dellä nopeusanturin merkin ohi. Jos nopeusmittarin näyttöön
4
f ei tule tämänkään jälkeen nopeutta, käänny valtuutetun pol-
kupyöräliikkeen puoleen.
Käyttö
Käyttöönotto
5
Edellytykset
eBike-järjestelmä voidaan aktivoida vain seuraavien edelly-
tysten täyttyessä:
– Riittävästi ladattu akku asennettu paikalleen (katso akun
käyttöohjeet).
– Ajotietokone on asennettu oikein pidikkeeseen (katso
"Ajotietokoneen asennus ja irrotus", sivu Suomi–2).
– Nopeusanturi on liitetty oikein paikalleen (katso "Nopeus-
anturin tarkistus", sivu Suomi–2).
eBike-järjestelmän käynnistys ja pysäytys
6
eBike-järjestelmän käynnistykseen sinulla on seuraavat
mahdollisuudet:
– Jos ajotietokone on jo pidikkeeseen asetuksen yhteydessä
päällä, eBike-järjestelmä kytkeytyy automaattisesti päälle.
– Paina ajotietokone ja eBike-akku asennettuina lyhyesti yh-
den kerran ajotietokoneen virtapainiketta 5.
– Paina ajotietokone asennettuna eBike-akun virtapainiketta
(katso akun käyttöohjeet).
Moottori aktivoituu heti kun alat polkea polkimilla (paitsi talu-
tusavun toiminnossa, katso "Talutusavun kytkeminen päälle
ja pois", sivu Suomi–3). Moottoriteho määräytyy ajotietoko-
neeseen säädetystä tehostustasosta. Heti kun aktivoit järjes-
telmän, näyttöön tulee hetkeksi "Active Line".
Heti kun normaalikäytössä lopetat paineen polkimelta tai heti,
kun olet saavuttanut nopeuden 25 km/h, eBike-käyttölaite
kytkee tehostuksen pois päältä. Käyttölaite aktivoituu uudel-
leen heti, kun painat poljinta ja nopeus on alle 25 km/h.
Suomi–2
0 276 001 SAI | (16.7.14)
