Aufbau eines Datensatzes

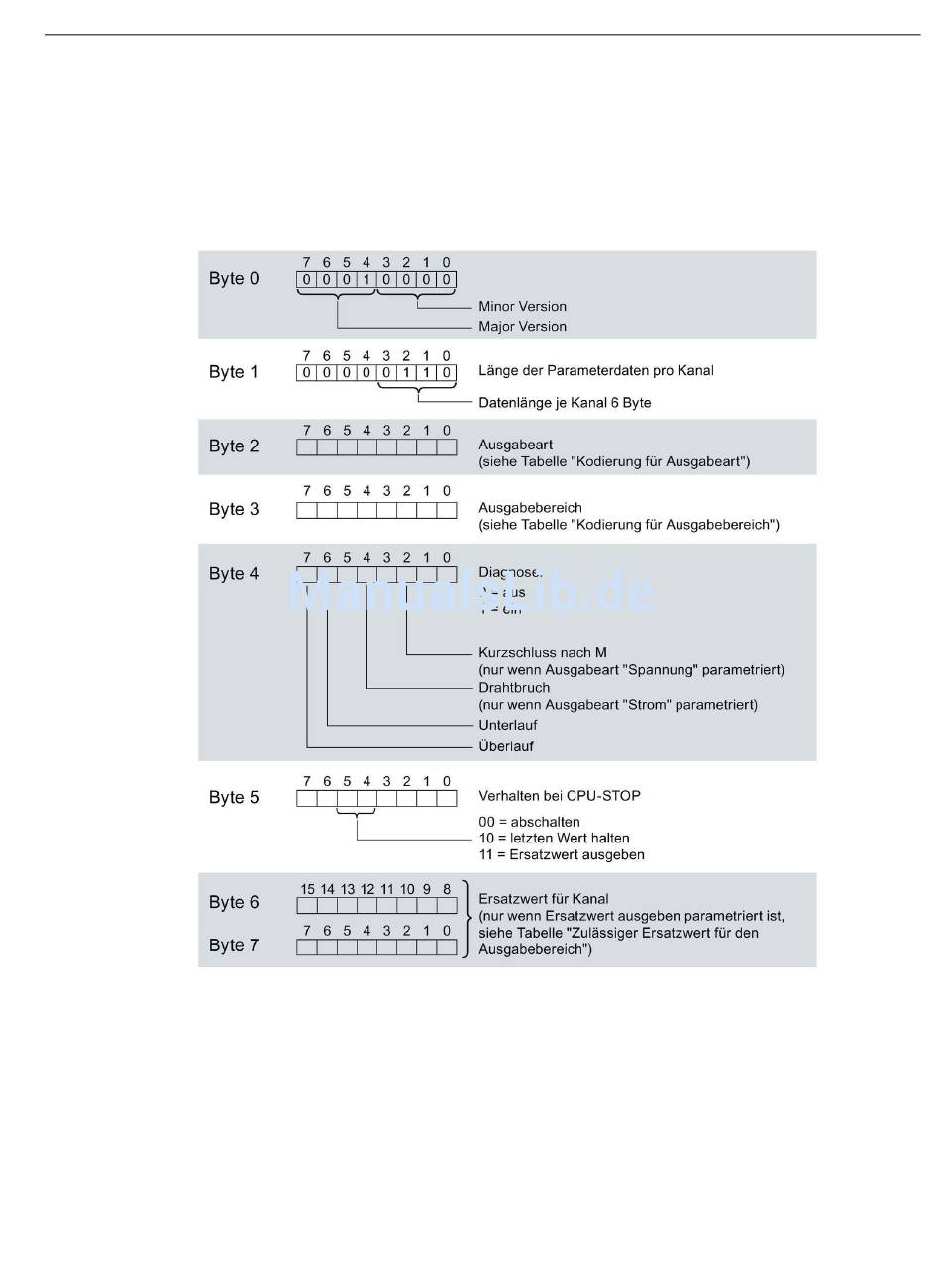

Das folgende Bild zeigt Ihnen exemplarisch den Aufbau von Datensatz 64 für Kanal 0. Für
den Kanal 1 ist der Aufbau identisch. Die Werte in Byte 0 und Byte 1 sind fest und dürfen
nicht verändert werden.
Sie aktivieren einen Parameter, indem Sie das entsprechende Bit auf "1" setzen.
Bild B-3
CPU 1511C-1 PN (6ES7511-1CK00-0AB0)
Gerätehandbuch, 06/2015, A5E35306247-AA
B.3 Aufbau eines Datensatzes für Ausgabekanäle der analogen Onboard-Peripherie
Aufbau von Datensatz 64: Byte 0 bis 7
Parameterdatensätze
