  • Seite 2 ___________________ Vorwort ___________________ Wegweiser Dokumentation ___________________ SIMATIC Produktübersicht ___________________ Anschließen S7-1500/ET 200MP Digitalausgabemodul ___________________ DQ 32x24VDC/0.5A HF Parameter/Adressraum (6ES7522-1BL01-0AB0) ___________________ Alarme/Diagnosemeldungen Gerätehandbuch ___________________ Technische Daten ___________________ Maßbild ___________________ Parameterdatensätze 09/2016 A5E35683487-AB...

  • Seite 3: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 4: Vorwort

    Vorwort Zweck der Dokumentation Das vorliegende Gerätehandbuch ergänzt das Systemhandbuch S7-1500/ET 200MP (http://support.automation.siemens.com/WW/view/de/59191792). Funktionen, welche die Systeme generell betreffen, sind in diesem Systemhandbuch beschrieben. Die Informationen des vorliegenden Gerätehandbuchs und der System-/ Funktionshandbücher ermöglichen es Ihnen, die Systeme in Betrieb zu nehmen.

  • Seite 5: Open Source Software

    Industrial Security-Konzept zu implementieren (und kontinuierlich aufrechtzuerhalten), das dem aktuellen Stand der Technik entspricht. Die Produkte und Lösungen von Siemens formen nur einen Bestandteil eines solchen Konzepts. Der Kunde ist dafür verantwortlich, unbefugten Zugriff auf seine Anlagen, Systeme, Maschinen und Netzwerke zu verhindern.

  • Seite 6: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ..............................4 Wegweiser Dokumentation ........................7 Produktübersicht ........................... 11 Eigenschaften ........................11 Anschließen ............................14 Parameter/Adressraum ......................... 17 Parameter ..........................17 Erklärung der Parameter ......................19 Adressraum ..........................20 Alarme/Diagnosemeldungen ......................... 26 Status- und Fehleranzeigen ....................26 Alarme ............................ 29 Diagnosemeldungen ......................

  • Seite 7: Wegweiser Dokumentation

    Wegweiser Dokumentation Die Dokumentation für das Automatisierungssystem SIMATIC S7-1500, für die auf SIMATIC S7-1500 basierende CPU 1516pro-2 PN und das Dezentrale Peripheriesystem SIMATIC ET 200MP gliedert sich in drei Bereiche. Die Aufteilung bietet Ihnen die Möglichkeit, gezielt auf die gewünschten Inhalte zuzugreifen.

  • Seite 8: Simatic S7-1500 Vergleichsliste Für Programmiersprachen

    Wegweiser Dokumentation Übergreifende Informationen In den Funktionshandbüchern finden Sie ausführliche Beschreibungen zu übergreifenden Themen rund um die Systeme SIMATIC S7-1500 und ET 200MP, z. B. Diagnose, Kommunikation, Motion Control, Webserver, OPC UA. Die Dokumentation finden Sie zum kostenlosen Download im Internet (http://w3.siemens.com/mcms/industrial-automation-systems-...

  • Seite 9: Anwendungsbeispiele

    Sie können das Handbuch als PDF-Datei oder in einem nachbearbeitbaren Format exportieren. Sie finden "mySupport" - Dokumentation im Internet (http://support.industry.siemens.com/My/ww/de/documentation). "mySupport" - CAx-Daten In "mySupport" haben Sie im Bereich CAx-Daten die Möglichkeit auf aktuelle Produktdaten für Ihr CAx- oder CAe-System zuzugreifen.
  • Seite 10 ● Firmwareaktualisierung der CPU und angeschlossener Module Sie finden das SIMATIC Automation Tool im Internet (https://support.industry.siemens.com/cs/ww/de/view/98161300). PRONETA Mit SIEMENS PRONETA (PROFINET Netzwerk-Analyse) analysieren Sie im Rahmen der Inbetriebnahme das Anlagennetz. PRONETA verfügt über zwei Kernfunktionen: ● Die Topologie-Übersicht scannt selbsttätig das PROFINET und alle angeschlossenen Komponenten.

  • Seite 11: Produktübersicht

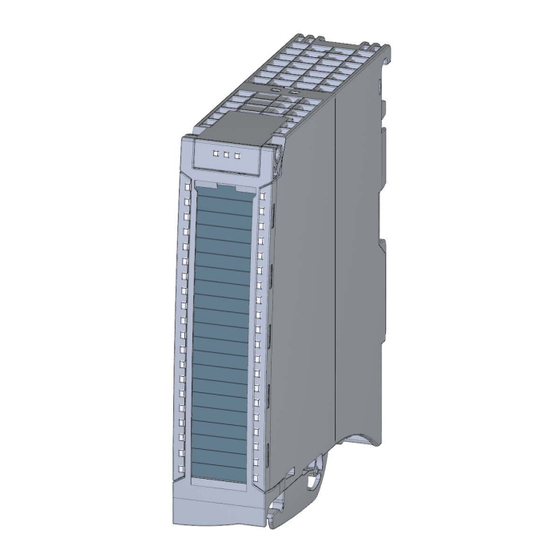

    Produktübersicht Eigenschaften Artikelnummer 6ES7522-1BL01-0AB0 Ansicht des Moduls Bild 2-1 Ansicht des Moduls DQ 32x24VDC/0.5A HF Digitalausgabemodul DQ 32x24VDC/0.5A HF (6ES7522-1BL01-0AB0) Gerätehandbuch, 09/2016, A5E35683487-AB...
  • Seite 12 Produktübersicht 2.1 Eigenschaften Eigenschaften Das Modul hat folgende technische Eigenschaften: ● 32 Digitalausgänge, potenzialgetrennt in Gruppen zu 8 ● Ausgangsnennspannung DC 24 V ● Ausgangsnennstrom 0,5 A je Kanal ● Parametrierbare Ersatzwerte (je Kanal) ● Parametrierbare Diagnose (je Kanal) ● Geeignet für Magnetventile, Gleichstromschütze und Meldeleuchten ●...
  • Seite 13 Folgendes Zubehör wird mit dem Modul geliefert und ist auch als Ersatzteil bestellbar: ● Beschriftungsstreifen ● U-Verbinder ● Universelle Frontklappe Weitere Komponenten Folgende Komponente ist separat zu bestellen: Frontstecker inkl. Potenzialbrücken und Kabelbinder Weitere Informationen zum Zubehör finden Sie im Systemhandbuch S7-1500/ET 200MP (http://support.automation.siemens.com/WW/view/de/59191792). Digitalausgabemodul DQ 32x24VDC/0.5A HF (6ES7522-1BL01-0AB0) Gerätehandbuch, 09/2016, A5E35683487-AB...

  • Seite 14: Anschließen

    Anschließen In diesem Kapitel finden Sie das Prinzipschaltbild des Moduls und verschiedene Anschlussmöglichkeiten. Informationen zum Frontstecker verdrahten, Leitungsschirm herstellen, etc., finden Sie im Systemhandbuch S7-1500/ET 200MP (http://support.automation.siemens.com/WW/view/de/59191792). Digitalausgabemodul DQ 32x24VDC/0.5A HF (6ES7522-1BL01-0AB0) Gerätehandbuch, 09/2016, A5E35683487-AB...

  • Seite 15: Anschluss- Und Prinzipschaltbild

    Anschließen Anschluss- und Prinzipschaltbild Das folgende Bild zeigt beispielhaft die Anschlussbelegung und die Zuordnung der Kanäle zu den Adressen (Ausgangsbyte a bis Ausgangsbyte d). ① Rückwandbusanschaltung Kanal bzw. LED Kanalstatus (grün/rot) Versorgungsspannung DC 24V LED Statusanzeige (grün) Masse ERROR LED Fehleranzeige (rot) LED Versorgungsspannung POWER (grün) Bild 3-1 Prinzipschaltbild und Anschlussbelegung...

  • Seite 16: Tipp: Verwendung Der Potenzialbrücken

    Anschließen Tipp: Verwendung der Potenzialbrücken Wenn Sie die vier Lastgruppen mit gleichem Potenzial (potenzialgebunden) versorgen wollen, dann verwenden Sie die zum Frontstecker mitgelieferten Potenzialbrücken. Sie vermeiden so, dass Sie eine Klemmstelle mit zwei Adern verdrahten müssen. Gehen Sie wie folgt vor: 1.

  • Seite 17: Parameter/Adressraum

    Parameter/Adressraum Parameter Parameter des DQ 32x24VDC/0.5A HF Bei der Parametrierung des Moduls mit STEP 7 legen Sie die Eigenschaften des Moduls über verschiedene Parameter fest. Die einstellbaren Parameter finden Sie in der nachfolgenden Tabelle. Der Wirkungsbereich der einstellbaren Parameter ist abhängig von der Art der Projektierung.
  • Seite 18 Parameter/Adressraum 4.1 Parameter Bei der Parametrierung im Anwenderprogramm werden die Parameter mit der Anweisung WRREC (Umparametrieren im RUN) über Datensätze an das Modul übertragen, siehe Kapitel Parametrierung und Aufbau der Parameterdatensätze (Seite 37) Tabelle 4- 1 Einstellbare Parameter und deren Voreinstellung Parameter Wertebereich Voreinstel-...

  • Seite 19: Erklärung Der Parameter

    Parameter/Adressraum 4.2 Erklärung der Parameter Erklärung der Parameter Fehlende Versorgungsspannung Freigabe der Diagnose, bei fehlender oder zu geringer Versorgungsspannung L+. Kurzschluss nach M Freigabe der Diagnose, wenn ein Kurzschluss der Aktorversorgung (CHx) nach M auftritt. Drahtbruch Freigabe der Diagnose, wenn die Leitung zum Aktor unterbrochen ist. Verhalten bei CPU-STOP Bestimmt das Verhalten des Ausgangs, wenn die CPU in den Betriebszustand STOP geht oder die Verbindung zur CPU unterbrochen ist.

  • Seite 20: Adressraum

    Parameter/Adressraum 4.3 Adressraum Adressraum Das Modul kann in STEP 7 unterschiedlich konfiguriert werden, siehe nachfolgende Tabelle. Je nach Konfiguration werden zusätzliche/unterschiedliche Adressen im Prozessabbild der Ausgänge/Eingänge belegt. Konfigurationsmöglichkeiten des DQ 32x24VDC/0.5A HF Das Modul können Sie mit STEP 7 (TIA Portal) oder mit GSD-Datei projektieren. Wenn Sie das Modul über GSD-Datei projektieren, dann finden Sie die Konfigurationen unter verschiedenen Kurzbezeichnungen/Modulnamen.
  • Seite 21 Parameter/Adressraum 4.3 Adressraum Wertstatus (Quality Information, QI) Bei folgenden Modulnamen ist der Wertstatus immer aktiviert: ● DQ 32x24VDC/0.5A HF QI ● DQ 32x24VDC/0.5A HF S QI ● DQ 32x24VDC/0.5A HF MSO Jedem Kanal ist ein zusätzliches Bit für den Wertstatus zugeordnet. Das Bit für den Wertstatus gibt an, ob der vom Anwenderprogramm vorgegebene Ausgangswert auch tatsächlich an der Klemme des Moduls ansteht (0 = Wert ist fehlerhaft).
  • Seite 22 Parameter/Adressraum 4.3 Adressraum Adressraum bei Konfiguration als 4 x 8-kanaliges DQ 32x24VDC/0.5A HF S QI Bei der Konfiguration als 4 x 8-kanaliges Modul werden die Kanäle des Moduls in mehrere Submodule aufgeteilt. Diese Submodule können beim Einsatz des Moduls in einem Shared Device unterschiedlichen IO-Controllern zugewiesen werden.
  • Seite 23 Parameter/Adressraum 4.3 Adressraum Adressraum bei Konfiguration als 1 x 32-kanaliges DQ 32x24VDC/0.5A HF MSO Bei der Konfiguration 1 x 32-kanaliges Modul (Modulinternes Shared Output, MSO) werden die Kanäle 0 bis 31 des Moduls in mehrere Submodule kopiert. Die Kanäle 0 bis 31 sind dann mit identischen Werten in verschiedenen Submodulen vorhanden.
  • Seite 24 Parameter/Adressraum 4.3 Adressraum Das folgende Bild zeigt die Belegung des Adressraums für Submodul 1 und 2 und dem Wertstatus. Bild 4-3 Adressraum bei Konfiguration als 1 x 32-kanaliges DQ 32x24VDC/0.5A HF S MSO mit Wertstatus Digitalausgabemodul DQ 32x24VDC/0.5A HF (6ES7522-1BL01-0AB0) Gerätehandbuch, 09/2016, A5E35683487-AB...
  • Seite 25 Adressraum bei Konfiguration als 1 x 32-kanaliges DQ 32x24VDC/0.5A HF S MSO mit Wertstatus Verweis Informationen zur Funktionalität Shared Input/Output (MSI/MSO) finden Sie im Funktionshandbuch PROFINET mit STEP 7 V13 (https://support.industry.siemens.com/cs/ww/de/view/49948856) im Kapitel Modulinternes Shared Input/Output (MSI/MSO). Digitalausgabemodul DQ 32x24VDC/0.5A HF (6ES7522-1BL01-0AB0) Gerätehandbuch, 09/2016, A5E35683487-AB...

  • Seite 26: Alarme/Diagnosemeldungen

    Alarme/Diagnosemeldungen Status- und Fehleranzeigen LED-Anzeigen Im folgenden Bild sehen Sie die LED-Anzeigen (Status- und Fehleranzeigen) des Moduls. Bild 5-1 LED-Anzeigen des Moduls DQ 32x24VDC/0.5A HF Digitalausgabemodul DQ 32x24VDC/0.5A HF (6ES7522-1BL01-0AB0) Gerätehandbuch, 09/2016, A5E35683487-AB...

  • Seite 27: Bedeutung Der Led-Anzeigen

    Alarme/Diagnosemeldungen 5.1 Status- und Fehleranzeigen Bedeutung der LED-Anzeigen In den nachfolgenden Tabellen finden Sie die Bedeutung der Status- und Fehleranzeigen erläutert. Abhilfemaßnahmen für Diagnosemeldungen finden Sie im Kapitel Diagnosemeldungen (Seite 30). LED RUN und ERROR Tabelle 5- 1 Status- und Fehleranzeigen RUN und ERROR Bedeutung Abhilfe ERROR...
  • Seite 28 Alarme/Diagnosemeldungen 5.1 Status- und Fehleranzeigen LED PWR1/PWR2/PWR3/PWR4 Tabelle 5- 2 Statusanzeige PWR1/PWR2/PWR3/PWR4 LED PWRx Bedeutung Abhilfe Versorgungsspannung L+ zu niedrig oder fehlt Versorgungsspannung L+ prüfen. Versorgungsspannung L+ liegt an und ist OK LED CHx Tabelle 5- 3 Statusanzeige CHx LED CHx Bedeutung Abhilfe 0 = Status des Ausgangssignals...

  • Seite 29: Alarme

    Alarme/Diagnosemeldungen 5.2 Alarme Alarme Das Digitalausgabemodul DQ 32x24VDC/0.5A HF unterstützt Diagnosealarm. Detaillierte Informationen zum Fehlerereignis erhalten Sie im Diagnosealarm- Organisationsbaustein mit der Anweisung "RALRM" (Alarmzusatzinfo lesen) und in der Online-Hilfe von STEP 7. Diagnosealarm Bei folgenden Ereignissen erzeugt das Modul einen Diagnosealarm: ●...

  • Seite 30: Diagnosemeldungen

    Alarme/Diagnosemeldungen 5.3 Diagnosemeldungen Diagnosemeldungen Diagnosemeldungen Zu jedem Diagnoseereignis wird eine Diagnosemeldung ausgegeben und am Modul blinkt die ERROR-LED. Die Diagnosemeldungen können z. B. im Diagnosepuffer der CPU ausgelesen werden. Die Fehlercodes können Sie über das Anwenderprogramm auswerten. Wenn das Modul dezentral mit PROFIBUS DP in einem ET 200MP System betrieben wird, dann haben Sie die Möglichkeit, Diagnosedaten mit der Anweisung RDREC bzw.

  • Seite 31: Technische Daten

    Technische Daten Technische Daten des DQ 32x24VDC/0.5 A HF 6ES7522-1BL01-0AB0 Allgemeine Informationen Produkttyp-Bezeichnung DQ 32x24VDC/0,5A HF HW-Funktionsstand FS01 Firmware-Version V1.0.0 Produktfunktion I&M-Daten Ja; I&M0 bis I&M3 Engineering mit STEP 7 TIA Portal projektierbar/integriert ab Ver- V13 SP1 / - sion PROFIBUS ab GSD-Version/GSD-Revision V1.0 / V5.1 PROFINET ab GSD-Version/GSD-Revision...
  • Seite 32 Technische Daten 6ES7522-1BL01-0AB0 Digitalausgaben Anzahl der Ausgänge P-schaltend Kurzschluss-Schutz Ja; elektronisch taktend Ansprechschwelle, typ. • Begrenzung der induktiven Abschaltspannung auf L+ (-53 V) Ansteuern eines Digitaleingangs Schaltvermögen der Ausgänge bei ohmscher Last, max. 0,5 A bei Lampenlast, max. Lastwiderstandsbereich untere Grenze 48 Ω...
  • Seite 33 Technische Daten 6ES7522-1BL01-0AB0 Taktsynchronität Taktsynchroner Betrieb (Applikation bis Klemme synchronisiert) Bearbeitungs- und Aktivierungszeit (TWA), min. 70 µs Buszykluszeit (TDP), min. 250 µs Alarme/Diagnosen/Statusinformationen Diagnosefunktion Ersatzwerte aufschaltbar Alarme Diagnosealarm Diagnosemeldungen Überwachung der Versorgungsspannung Drahtbruch Kurzschluss Sammelfehler Diagnoseanzeige LED RUN-LED Ja; grüne LED ERROR-LED Ja;...

  • Seite 34: Leistungsreduzierung (Derating) Zum Summenstrom Der Ausgänge (Je Gruppe)

    Technische Daten Reststrom bei Signalzustand "0" Hinweis Bedingt durch die Funktion Diagnose Drahtbruch fließt im Signalzustand "0" des Ausgangs ein geringer Reststrom, der evtl. zum Glimmen von Anzeigedioden führen kann. Dieser Reststrom ist unabhängig vom eingestellten Parameter Diagnose Drahtbruch. Leistungsreduzierung (Derating) zum Summenstrom der Ausgänge (je Gruppe) Die folgenden Kurven zeigen die Belastbarkeit der Ausgänge in Abhängigkeit von der Einbaulage des Automatisierungssystem S7-1500/Dezentrales Peripheriesystem ET 200MP und der Umgebungstemperatur.

  • Seite 35: Maßbild

    Maßbild Maßbild In diesem Anhang finden Sie das Maßbild des Moduls montiert auf einer Profilschiene, sowie ein Maßbild mit geöffneter Frontklappe. Die Maße müssen Sie bei der Montage in Schränken, Schalträumen usw., berücksichtigen. Bild A-1 Maßbild des Moduls DQ 32x24VDC/0.5A HF Digitalausgabemodul DQ 32x24VDC/0.5A HF (6ES7522-1BL01-0AB0) Gerätehandbuch, 09/2016, A5E35683487-AB...
  • Seite 36 Maßbild A.1 Maßbild Bild A-2 Maßbild des Moduls DQ 32x24VDC/0.5A HF in Seitenansicht mit geöffneter Frontklappe Digitalausgabemodul DQ 32x24VDC/0.5A HF (6ES7522-1BL01-0AB0) Gerätehandbuch, 09/2016, A5E35683487-AB...

  • Seite 37: B.1 Parametrierung Und Aufbau Der Parameterdatensätze

    Parameterdatensätze Parametrierung und Aufbau der Parameterdatensätze Die Datensätze des Moduls haben einen identischen Aufbau - unabhängig davon, ob Sie das Modul mit PROFIBUS DP oder PROFINET IO projektieren. Abhängigkeiten bei der Projektierung mit GSD-Datei Bei der Projektierung des Moduls mit GSD-Datei können Abhängigkeiten beim "Einstellen der Parameter"...

  • Seite 38: Zuordnung Datensatz Und Kanal

    Parameterdatensätze B.1 Parametrierung und Aufbau der Parameterdatensätze Zuordnung Datensatz und Kanal Bei der Konfiguration 1 x 32-kanalig stehen die Parameter in den Datensätzen 64 bis 95 und sind wie folgt zugeordnet: ● Datensatz 64 für Kanal 0 ● Datensatz 65 für Kanal 1 ●...

  • Seite 39: Aufbau Eines Datensatzes

    Parameterdatensätze B.1 Parametrierung und Aufbau der Parameterdatensätze Aufbau eines Datensatzes Das folgende Bild zeigt Ihnen exemplarisch den Aufbau von Datensatz 64 für Kanal 0. Für die Kanäle 1 bis 31 ist der Aufbau identisch. Die Werte in Byte 0 und Byte 1 sind fest und dürfen nicht verändert werden.
