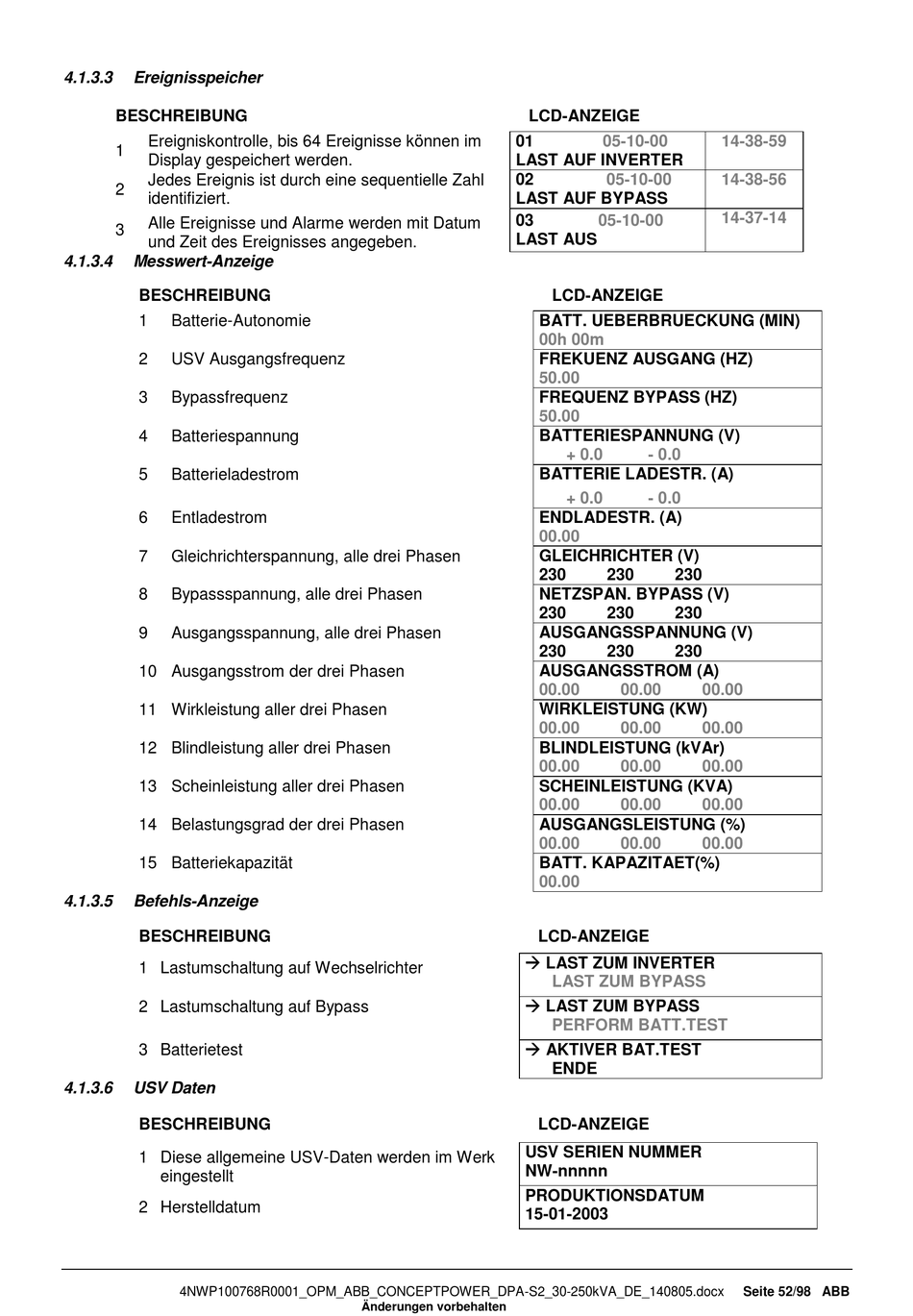

4.1.3.3
Ereignisspeicher
BESCHREIBUNG
Ereigniskontrolle, bis 64 Ereignisse können im
1
Display gespeichert werden.
Jedes Ereignis ist durch eine sequentielle Zahl
2
identifiziert.
Alle Ereignisse und Alarme werden mit Datum
3
und Zeit des Ereignisses angegeben.
4.1.3.4
Messwert-Anzeige
BESCHREIBUNG
1
Batterie-Autonomie
2
USV Ausgangsfrequenz
3
Bypassfrequenz
4
Batteriespannung
5
Batterieladestrom
6
Entladestrom
7
Gleichrichterspannung, alle drei Phasen
8
Bypassspannung, alle drei Phasen
9
Ausgangsspannung, alle drei Phasen
10 Ausgangsstrom der drei Phasen
11 Wirkleistung aller drei Phasen
12 Blindleistung aller drei Phasen
13 Scheinleistung aller drei Phasen
14 Belastungsgrad der drei Phasen
15 Batteriekapazität
4.1.3.5
Befehls-Anzeige
BESCHREIBUNG
1 Lastumschaltung auf Wechselrichter
2 Lastumschaltung auf Bypass
3 Batterietest
4.1.3.6
USV Daten
BESCHREIBUNG
1 Diese allgemeine USV-Daten werden im Werk
eingestellt
2 Herstelldatum
4NWP100768R0001_OPM_ABB_CONCEPTPOWER_DPA-S2_30-250kVA_DE_140805.docx
LCD-ANZEIGE
01
LAST AUF INVERTER
02
LAST AUF BYPASS
03
LAST AUS
LAST ZUM INVERTER
LAST ZUM BYPASS
AKTIVER BAT.TEST
USV SERIEN NUMMER
NW-nnnnn
PRODUKTIONSDATUM
15-01-2003
Änderungen vorbehalten
05-10-00
05-10-00
05-10-00
LCD-ANZEIGE
BATT. UEBERBRUECKUNG (MIN)
00h 00m
FREKUENZ AUSGANG (HZ)
50.00
FREQUENZ BYPASS (HZ)
50.00
BATTERIESPANNUNG (V)
+ 0.0
- 0.0
BATTERIE LADESTR. (A)
+ 0.0
- 0.0
ENDLADESTR. (A)
00.00
GLEICHRICHTER (V)
230
230
230
NETZSPAN. BYPASS (V)
230
230
230
AUSGANGSSPANNUNG (V)
230
230
230
AUSGANGSSTROM (A)
00.00
00.00
00.00
WIRKLEISTUNG (KW)
00.00
00.00
00.00
BLINDLEISTUNG (kVAr)
00.00
00.00
00.00
SCHEINLEISTUNG (KVA)
00.00
00.00
00.00
AUSGANGSLEISTUNG (%)
00.00
00.00
00.00
BATT. KAPAZITAET(%)
00.00
LCD-ANZEIGE
LAST ZUM BYPASS
PERFORM BATT.TEST
ENDE
LCD-ANZEIGE
14-38-59
14-38-56
14-37-14
Seite 52/98 ABB
