3.2.4 Installation als freistehendes-Gerät/Tower
3.2.4.1
Installation der USV

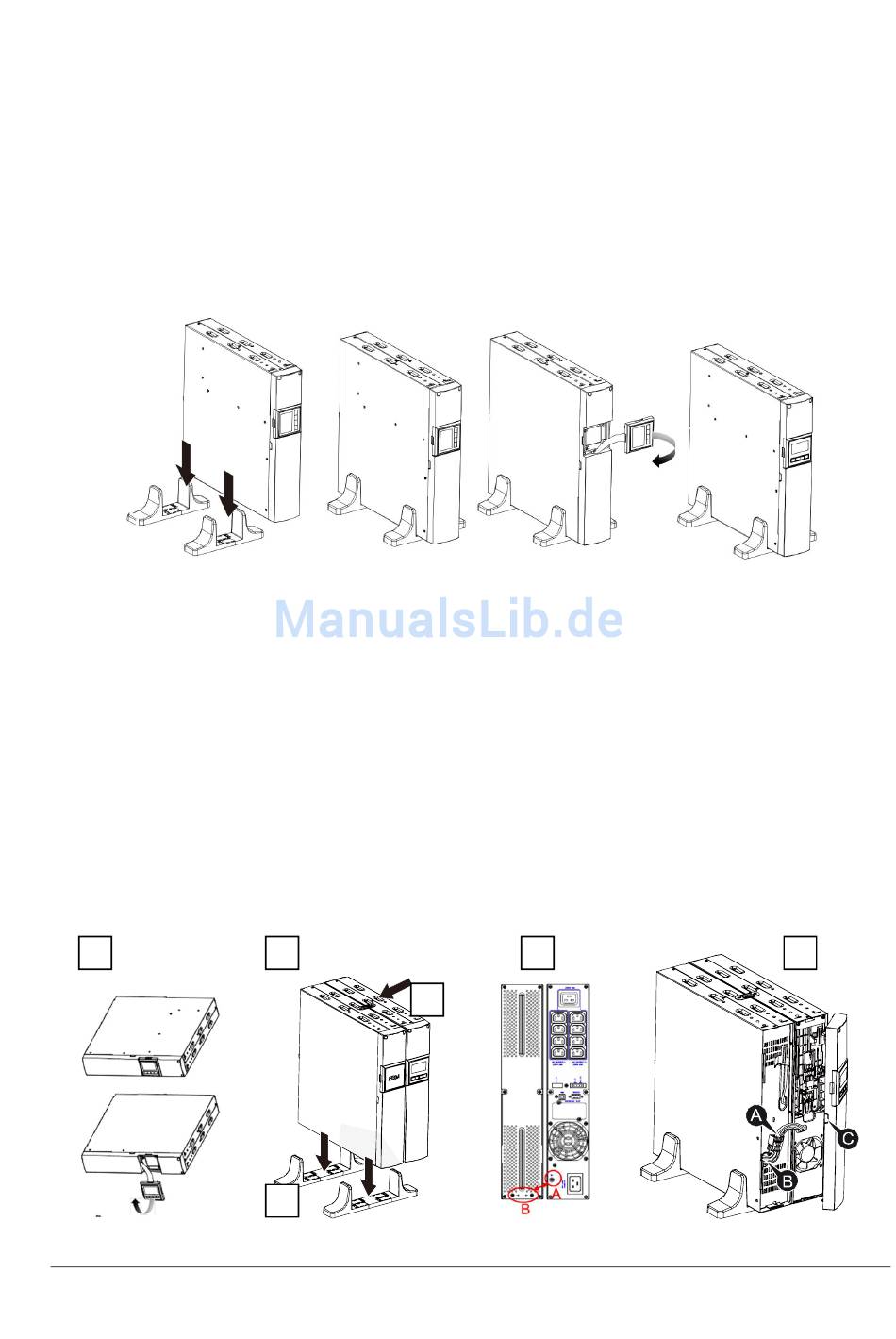

Stellen Sie die USV in eine senkrechte Position (Tower), wie in der nachfolgende Grafik gezeigt.
1. Stellen Sie die USV senkrecht auf (so dass die Schrauben der Frontabdeckung oben liegen).
2. Platzieren Sie die beiden Standfüße wie in der Abbildung unten dargestellt.
3. Stellen Sie die USV sorgfältig in die Standfüße.
4. Ziehen Sie das LCD Display heraus. Drehen Sie es im Uhrzeigersinn um 90º und schieben es
zurück in die Frontabdeckung.
3.2.4.2
Installation des externen Batteriegehäuses
1. Ziehen Sie das Display aus der USV und dem Batteriegehäuse heraus und drehen es im
Uhrzeigersinn um 90º. Schieben anschließend das Display wieder zurück in die Frontabdeckung.
2. Stellen Sie die USV und das Batteriegehäuse in eine senkrechten Position (so dass die
Schrauben der Frontabdeckung oben liegen).
3. Platzieren Sie die beiden Standfüße, wie in der Abbildung 2 dargestellt.
4. Stellen Sie die USV und das Batteriegehäuse sorgfältig in die Standfüße und ziehen die
Schrauben an der Oberseite der Einheiten fest.
5. Schließen Sie die Erdungsleitung von der USV (Port A) am Batteriemodul (Port B) an.
6. Entfernen Sie die Frontabdeckung und schließen die Batterieklemme (A) der USV an der
Klemme (B) des Batteriemoduls an, wie unten gezeigt. Entfernen Sie den kleinen Kabeleinlass
(C) an der Seite der Frontabdeckung, damit das Ausgangskabel des externen Batteriegehäuses
durch den Einlass geführt werden kann.
