2
Befestigen der
Antriebswelle an der
Getriebewelle des Bläsers
Für diesen Arbeitsschritt erforderliche Teile:
1 Antriebswelle
1 Rollstift
2 Schraube, 5/16" x 1¾"
2 Sicherungsmutter (5/16")
Verfahren
1. Entfernen Sie die Kabelbinde, mit der die
Antriebswelle an der Versandkiste befestigt ist.
2. Schieben Sie die Antriebswelle auf die
Getriebewelle.
3. Fluchten Sie die Befestigungslöcher in
der Getriebewelle mit den Löchern in der
Antriebswelle aus und schieben Sie sie
zusammen.
1. Spannstift
2. Sicherheitsketten
3. Antriebswelle
4. Befestigen Sie das Gerät mit einem Spannstift
(Bild 9).
5. Sichern Sie die Antriebswelle mit zwei
Schrauben (5/16" x 1¾") und zwei
Sicherungsmuttern (5/16") an der Getriebewelle
(Bild 9).
6. Ziehen Sie die Schrauben mit 18-25 Nm an.
7. Entfernen Sie den Kabelbinder, mit der die
Antriebswelle zusammengehalten wird

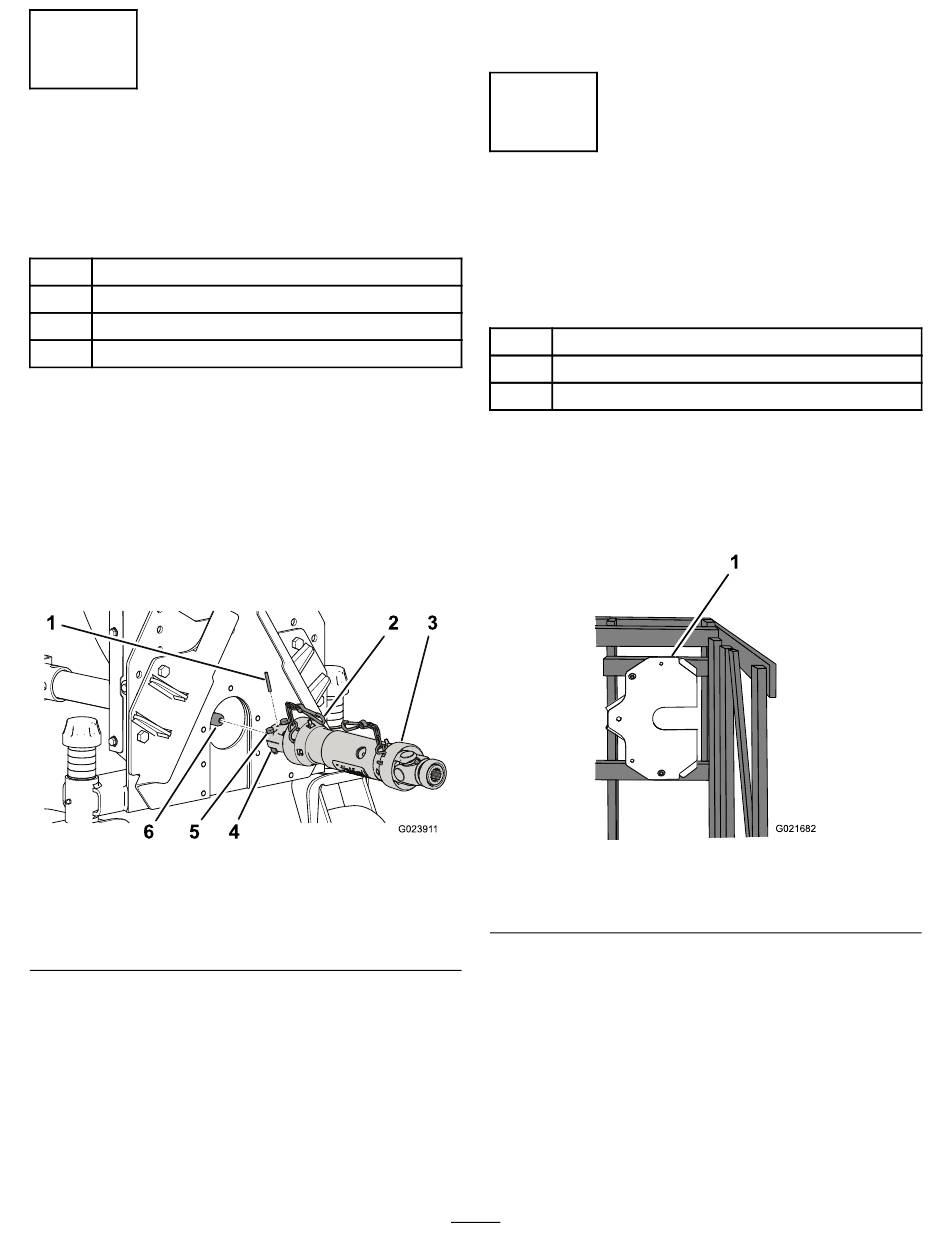

Bild 9
4. Schrauben, 5/16" x 1¾"
5. Sicherungsmutter, 5/16"
6. Getriebewelle
8. Befestigen Sie die Sicherheitskette am
Bläserrahmen
3
Montieren der
Befestigungsplatte am
Laubbläserrahmen
Für diesen Arbeitsschritt erforderliche Teile:
1 Befestigungsplatte
4 Schraube, ½" x 1¼"
4
Sicherungsmutter, ½"
Verfahren
1. Entfernen Sie die Schrauben, mit denen die
Befestigungsplatte an der Kiste befestigt ist.
(Bild 10).
g023911
1. Befestigungsplatte
2. Montieren Sie die Montageplatte mit
vier Schrauben (½" x 1¼") und vier
Sicherungsmuttern (½") am Gebläserahmen
(Bild 11).
Hinweis:
an jeder Seite der Befestigungsplatte.
8
(Bild 9).
Bild 10
Verwenden Sie die unteren Löcher
g021682
